Репитеры как правильно выбрать для офиса

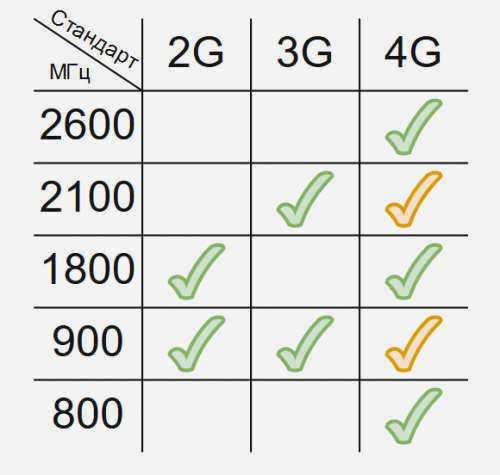

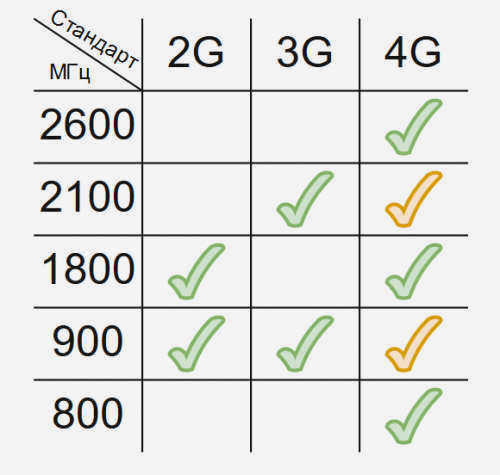

Если ваш дом находится не слишком далеко от населенного пункта, можно "поймать" более высокую частоту, например 1800 МГц или 2100 МГц. Становятся доступными высокоскоростной Интернет и голосовая связь в 3G (UMTS-2100) и высокоскоростной Интернет в LTE-1800 (4G) и голосовая связь в GSM-1800 (2G) с более высокой пропускной способностью.

Содержание

Выбор ретранслятора сотовой связи

Несмотря на глобальное развитие мобильных технологий и повсеместное распространение мобильной связи, на картах городов, поселков и сельских населенных пунктов все еще остается много "белых пятен" – зон с плохим покрытием станциями мобильных операторов.

Системы усиления сигнала мобильной связи и интернета коммерчески доступны в различных конструкциях, ценах и вариантах исполнения. В этой статье мы постараемся разобраться, какие особенности определяют производительность оборудования и какие дополнительные функции и аксессуары могут упростить процесс эксплуатации системы и обеспечить максимально качественную и устойчивую связь.

При выборе системы ретранслятора сотовой связи важно помнить, что для нормальной работы ретранслятора необходим хотя бы минимальный уровень сигнала в месте установки внешней антенны. При полном отсутствии сигнала ретранслятору просто нечего будет усиливать.

В целом, комплект для усиления сотовой связи состоит из следующих компонентов:

Ретранслятор

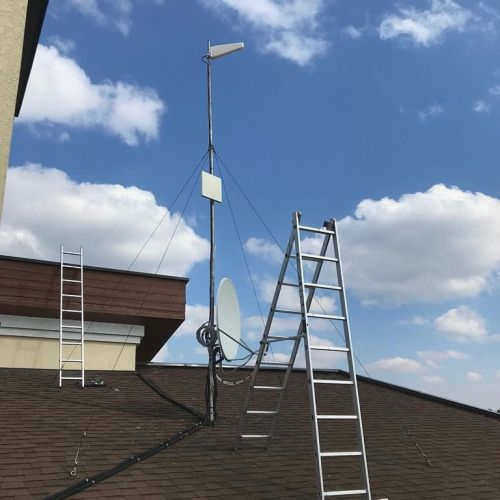

Внешняя антенна (наружная)
Внутренняя антенна
Кабельные сборки

К каждому компоненту системы усиления предъявляются строгие требования по совместимости и спецификации. Процесс установки ретранслятора связи требует строгого соблюдения правил, изложенных в спецификациях комплекта и руководствах пользователя.

Репитер

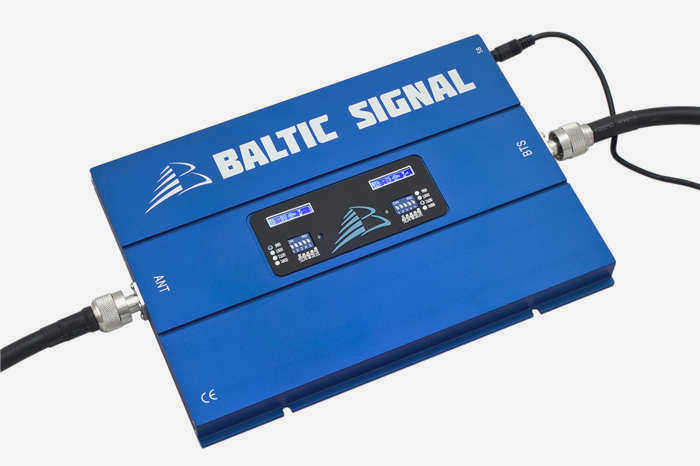

Репитер – это активный усилитель сигналов сотовой связи и мобильного интернета. Разнообразие моделей, представленных в настоящее время на рынке, поражает воображение. Технические характеристики широко варьируются в зависимости от цены устройства, и бывает трудно понять, чем один репитер отличается от другого. Глубокое понимание того, подходит ли тот или иной усилитель для конкретного практического применения, крайне важно.

Широкополосные, однополосные и селективные усилители

Каждый стандарт связи имеет определенный диапазон частот, разделенный на более узкие полосы, известные как канальные полосы.

Широкополосный усилитель – Наиболее распространенный тип усилителя, который поддерживает все полосы частот определенного стандарта связи. Например, ретранслятор 3G, в описании которого указана поддержка стандарта UMTS-2100, будет обрабатывать данные в полосах частот 1920-1980 МГц (передача сигнала) и 2110-2170 МГц (прием сигнала). Набор диапазонов уникален для каждого стандарта связи и строго регламентируется действующими правилами вещания.

Однополосные усилители усиливают только определенные полосы частот и подходят только для приема сигналов от определенных операторов. Однодиапазонный усилитель может усиливать сигнал оператора "МегаФон" и не подходит для использования в сетях "Билайн". Такие устройства сегодня редко встречаются на рынке.

Селективные репитеры это широкополосные устройства с возможностью ручной калибровки и выделения определенного рабочего диапазона. Этот тип ретрансляторов эффективен при настройке работы с одним оператором (выбранным пользователем): сигналы других (не выбранных) операторов отсекаются и игнорируются оборудованием ретранслятора. Селективные ретрансляторы стоят дороже обычного широкополосного оборудования и имеют цифровой или программный интерфейс управления.

Принцип работы сотового ретранслятора

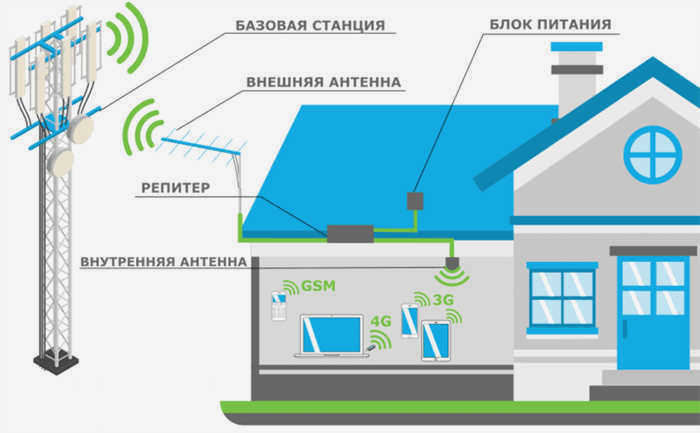

Принцип работы набора ретрансляторов сотовой связи заключается в перемещении сигнала из зоны уверенного приема в зоны, где сигнал отсутствует или очень слабый. Например, на улице уровень сигнала средний или высокий, а в помещении он пропадает или снижается, и связь начинает прерываться. Схематично процесс усиления выглядит следующим образом

Слабый сигнал от базовой станции оператора принимается внешней антенной, расположенной на улице. С внешней антенны сигнал передается по высокочастотному коаксиальному кабелю на ретранслятор. Ретранслятор усиливает сигнал и передает его дальше по кабелю на внутреннюю антенну. Внутренняя антенна связывается с мобильными устройствами и передает сигнал в обратном направлении.

Что входит в комплект?

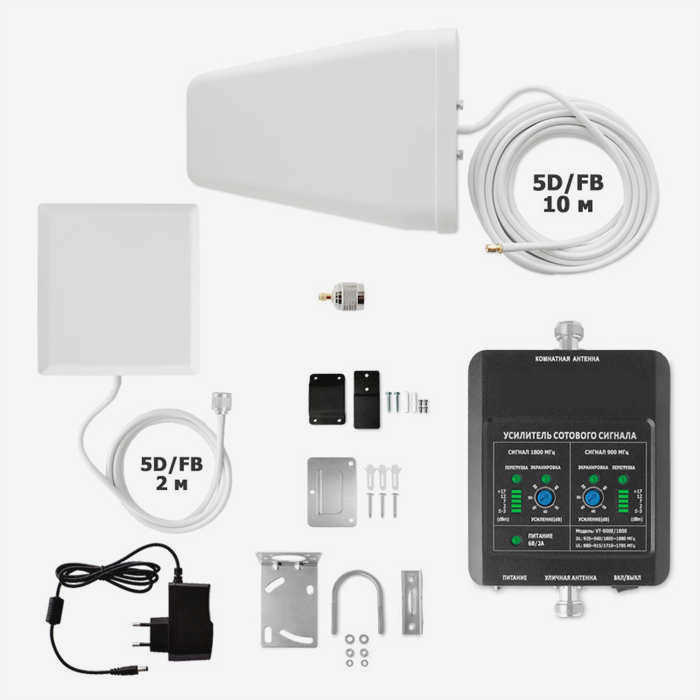

В комплект входит сам ретранслятор, внешняя и внутренняя антенны, кабельная сборка (кабели, соединяющие ретранслятор с внешней и внутренней антенной), блок питания ретранслятора, монтажная клипса и подробная инструкция по установке и эксплуатации комплекта. Кроме того, можно приобрести кронштейны и мачты для крепления внешней антенны к стене здания, а также молниезащиту для предотвращения повреждения оборудования от электростатического напряжения, возникающего во время грозы.

Теперь, когда мы поняли, что представляет собой готовый комплект для усиления сигнала сотовой связи, давайте определимся, где и на что мы будем усиливать сигнал. Это очень важно. В конечном итоге, чтобы максимально повысить эффективность вашей цели по улучшению плохого общения, необходимо учитывать существующие условия и результат, который вы ожидаете от усилителя.

Практика

В качестве примера можно взять усилитель Wi-Fi Upvel UA-322NR.. Именно этого производителя сейчас нет в Юлмарте, но есть много других вариантов на любой вкус и размер кошелька. Не думаю, что какие-то TP-Link или ASUS сильно отличаются по функциям и возможностям. Общий принцип работы практически одинаков, как и комплект поставки.

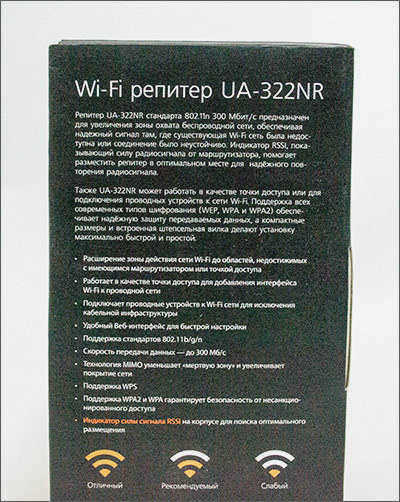

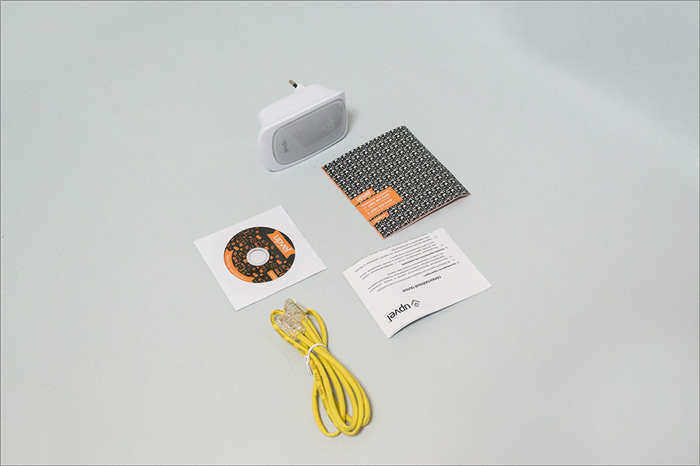

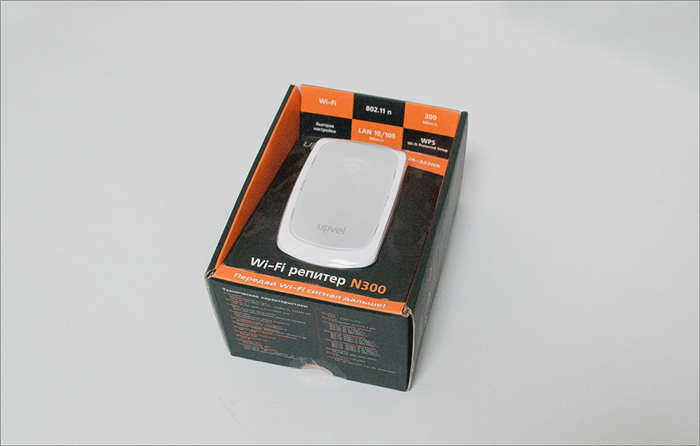

Коробка аккуратная, все на русском языке и отлично локализовано, с установкой справится даже ребенок. Внутри вы найдете само устройство, небольшой интернет-кабель, понятное и прозрачное руководство по начальной настройке и мини-CD с дополнительной информацией и программным обеспечением.

Сам гаджет, по сути, состоит из интернет-порта, кнопки WPS, небольшой кнопки сброса 'pin', индикатора уровня приема и розетки.

После первоначальной настройки гаджет был перемещен в комнату, которая нуждалась в "расширении", но уровень сигнала (и, следовательно, скорость) там был на самом низком из доступных значений, и расширение такой слабой сети не принесло бы никакого эффекта.

Поэтому путем экспериментов было найдено место в соседней комнате с нормальным приемом, где и уровень сигнала для ретранслятора был на достаточном уровне, и в тот момент, когда понадобился интернет, все заработало на нормальной скорости.

С тех пор устройство проработало полгода без сбоев, а некоторое время спустя к нему добавился проводной приемник цифрового ТВ: к счастью, порт Ethernet можно использовать не только для настройки, но и для раздачи Wi-Fi тем устройствам, которые не могут подключиться к Интернету по беспроводной сети, но имеют стандартный Lan-порт.

Измерение скорости

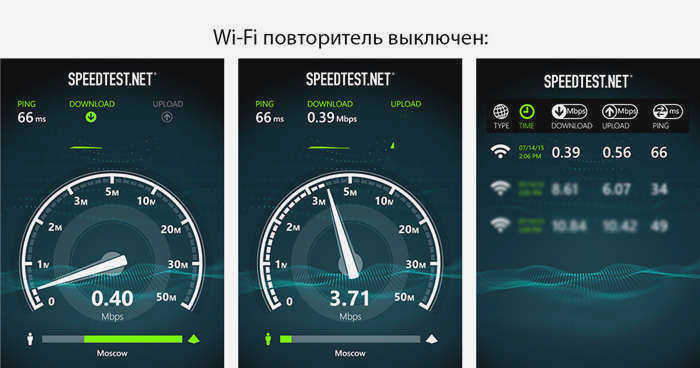

Чтобы не быть голословным, покажу несколько графиков. Вот как работал Wi-Fi до установки повторителя в удаленных комнатах:

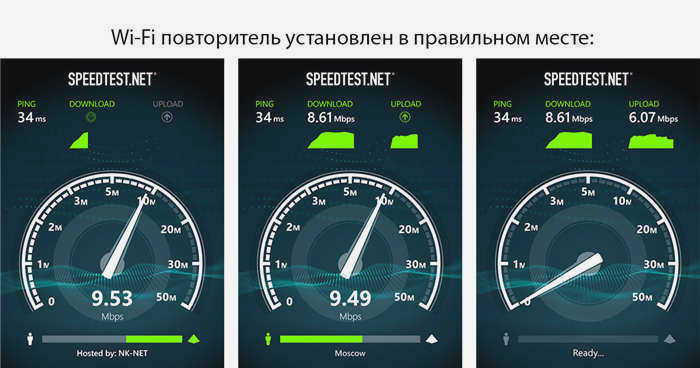

Как видите, интернет едва дышит и нет ни малейшего намека на скорость. После установки повторителя в нужной комнате уровень приема значительно увеличился, но скорость – по понятным причинам – нет, так как повторитель повторял и без того довольно вялый сигнал. Изменение местоположения ретранслятора на "правильное", выбранное эмпирическим путем, улучшило качество сигнала, а скорость стала вполне приемлемой.

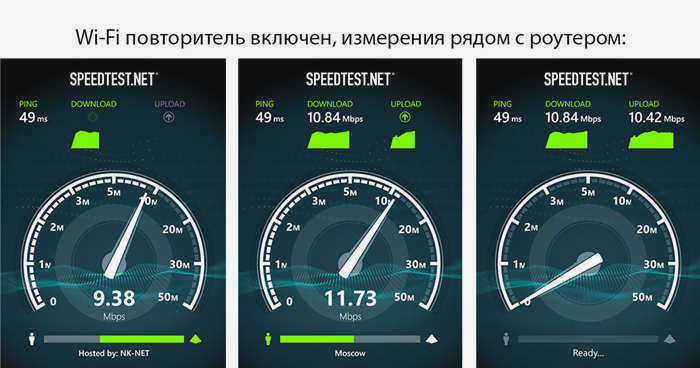

Результат даже не нуждается в комментариях. Однако рядом с самим маршрутизатором можно измерить не намного больше, а потеря скорости при подключении повторителя составляет около 10-15%:

Если говорить о ретрансляторе Upvel, то здесь я вижу один большой плюс. Внутри он может быть китайским, но качество его работы от этого не страдает, а расположение и оформление руководства пользователя позволит справиться с расширением сети даже тем пользователям, которые далеки от высоких технологий.

И да – он работает, работает довольно долго и без хлопот, что еще нужно? 🙂

Пример 2, использование неравноценного делителя мощности

В этой системе используются две внутренние антенны. Одна покрывает площадь 25 x 6 = 150 квадратных метров (выходная мощность 14 дБм), а другая 50 x 6 = 300 квадратных метров (выходная мощность 17 дБм). Для распределения сигнала был выбран асимметричный делитель с боковым затуханием 10 дБ и прямой с затуханием 1 дБ. Такие повторители выбраны для рационального распределения мощности сигнала.
