Розетка на 16 ампер – расчет максимальной нагрузки, выбор проводки, варианты
Эксплуатация бытовой техники требует грамотного расчета и выбора электрических компонентов. Особенно это касается таких компонентов, как розетки, кабели и блоки предохранителей. Рассмотрим, какую максимальную нагрузку может выдержать розетка 16 А, сколько киловатт имеет другая розетка, как исходя из этого выбрать проводку и правильно рассчитать автоматический выключатель для бытовых электрических цепей.
Правильный выбор компонентов – основа безопасной и долговечной работы домашней электрической системы. Для этого необходимо учесть силу тока и соответствующую мощность электроприборов. Например, для того чтобы правильно рассчитать, сколько киловатт можно подключить к стандартной бытовой розетке в сети 220 В, используйте формулу:
Мп = Hs * St, где Мп – предельная мощность, Hs – напряжение в цепи, St – сила тока. В рассматриваемом случае мы получаем следующие значения: 16 А * 220 В = 3520 Вт, или 3,5 кВт. Любая другая номинальная мощность розетки может быть рассчитана аналогичным образом. Однако на практике это значение может быть гораздо ниже, так как зависит от ряда дополнительных факторов:
- Качество контактного соединения – насколько жестким является соединение.
- Плотность прилегания вилки к розетке.
- Состояние и характеристики проводки.
Последний фактор особенно важен. Если площадь поперечного сечения проводов не соответствует нагрузке, кабель начнет нагреваться. В этом случае ни один 16-, 25- или 32-амперный автоматический выключатель – независимо от того, на сколько киловатт он рассчитан – не выдержит такой нагрузки. Нагрузка может быть значительно ниже номинальной.
Поэтому необходимо выбрать правильный диаметр провода – для этого существуют специальные таблицы. Например, в случае, показанном выше, подойдет медный провод с сечением жилы 2,5 мм². Его предельная нагрузка составляет 4,5 кВт. Однако это не означает, что к нему можно подключить электроприбор такого размера – розетка на это не рассчитана.
Выбор автоматического выключателя

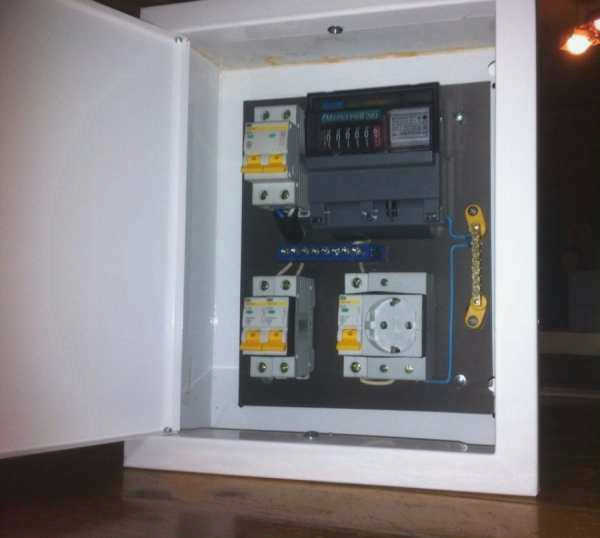

Недостаточно знать, как правильно выбрать розетку. Необходимо также рассчитать автоматический выключатель для распределительного щита в зависимости от нагрузки.
Вот пример того, сколько ампер должен иметь автоматический выключатель для нагрузки 12 кВт в сети 220 В и 380 В:
- Согласно стандартной формуле, мощность необходимо разделить на напряжение, чтобы получить требуемую силу тока.
- Для варианта 220 В это значение составляет 12 000 / 220 = 54,5 А.
- При учете поправочного коэффициента для данного напряжения значение немного меняется = 12 000 / (0,95 * 220) = 57,4 ампера.
- Однако в реальности установки такого размера подключаются к 3-фазной сети с напряжением 380 вольт.
- Формула, рассмотренная выше, изменяется = 12000 / (1,73 * 380) = 18,2 ампера.
- Поэтому для 3-фазного подключения требуется 3-фазный автоматический выключатель, номинал которого (для каждой фазы) ниже, чем для 1-фазной системы.
- Это необходимо для того, чтобы равномерно распределить нагрузку на 3 фазы.

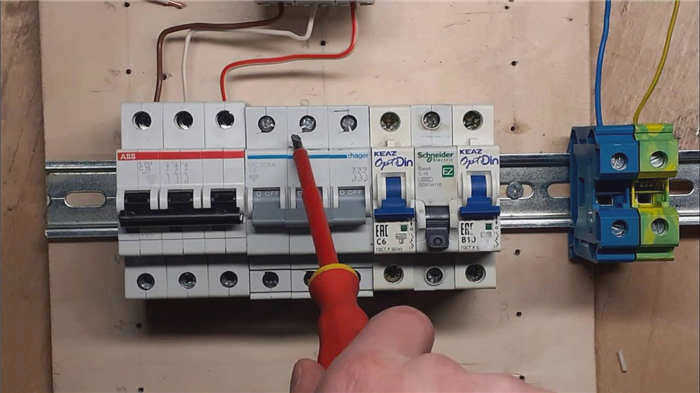

Другая не менее важная задача – правильно подобрать размер автоматического выключателя в соответствии с сечением электропроводки. Чтобы определить, сколько киловатт может выдержать автоматический выключатель 220 В на 10, 16, 25, 32 и 40 ампер, и какое сечение проводки следует использовать для подключения конкретного потребителя электроэнергии, необходимо придерживаться следующих правил:
- Освещение, сигнализация и подобные маломощные устройства – 1,5 мм², до 4,2 кВт, автоматический выключатель на 16 А.

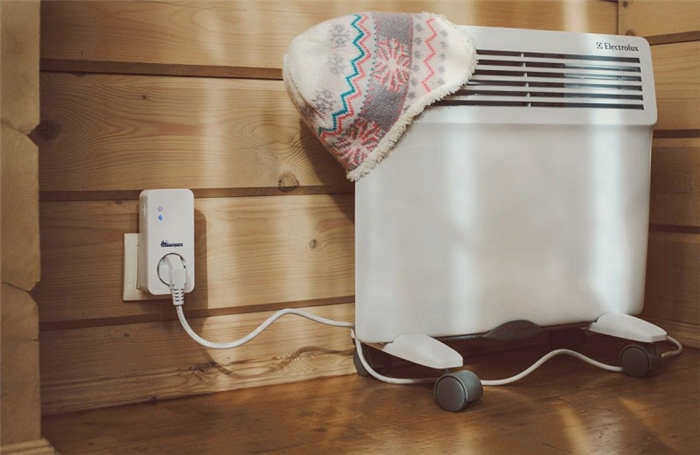

- Розеточные группы, бытовые радиаторы, электронагреватели – 2,5 мм², до 6 кВт, автоматический выключатель 25 A.
- Бойлеры, системы кондиционирования – 4 мм², макс. нагрузка 8,4 кВт, автоматический выключатель 32 A.
- Электрические плиты, духовые шкафы – 6 мм², макс. нагрузка 10,1 кВт, автоматический выключатель 40 A.
Максимально допустимая нагрузка для нагрузки 16 А
Для начала я хочу провести небольшой расчет. Исходные данные следующие: 1 ампер – это примерно 220 ватт в однофазной сети (220 В). Если речь идет о трехфазной сети, то 1 ампер – это 657 ватт. В автомобиле эти значения гораздо ниже: 1 ампер = 12 ватт.
Исходя из этих параметров, можно рассчитать максимально допустимую нагрузку для 16-амперной розетки. Умножение 16 на 220 дает 3520 Вт. Если округлить это значение и перевести в кВт, то получится 3,5 кВт.
Чтобы подключить к этой розетке несколько электроприборов, необходимо сначала рассчитать их суммарную мощность. Например, мощность электрического чайника составляет 2 кВт. Электрическая плита имеет такую же мощность. Это означает, что нагрузка на розетку составляет 4 кВт, хотя она может выдержать только 3,5 кВт.

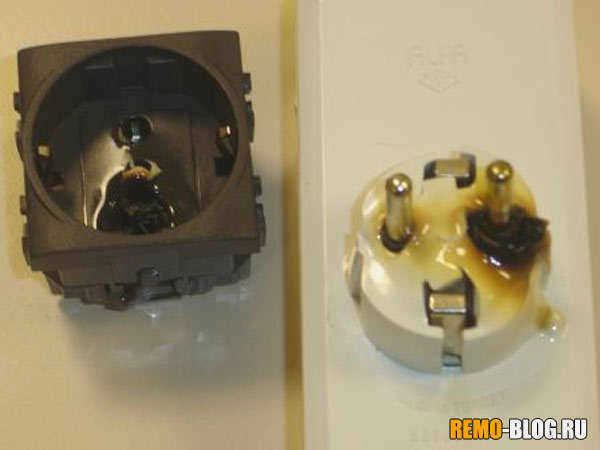

Поэтому розетка начинает плавиться.

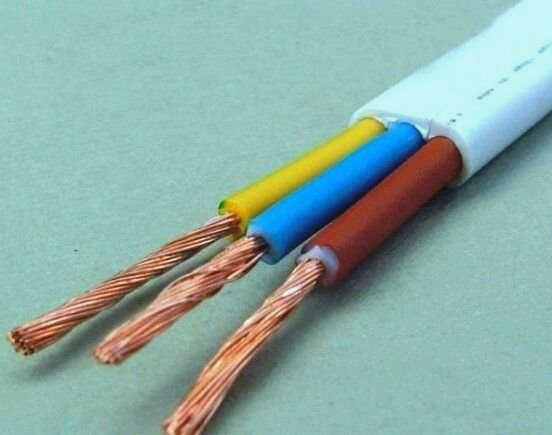

Какой тип шнура подходит для этих розеток?

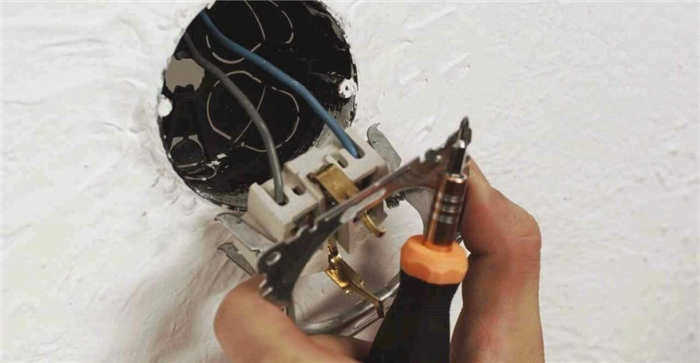

Чтобы розетка работала правильно, необходимо правильно рассчитать сечение кабеля, иначе она не сможет выдержать даже предусмотренные 3,5 кВт. Необходимо выбрать оптимальное сечение кабеля, чтобы избежать оплавления. Допустимо использовать большее сечение, но не меньшее.
Лучшим выбором для розетки на 16 А является медный провод сечением 2,5 квадратных миллиметра. Он может выдержать нагрузку до 4,6 кВт. Однако не забывайте о розетке, которая может расплавиться от повышенной нагрузки.
Допустимая нагрузка для кабеля сечением 1,5 мм составляет 3,3 кВт. Однако в большинстве случаев этого недостаточно для подключения розетки на 16 А. В любом случае, следует учитывать суммарную мощность электроприборов, подключенных к розетке. Нет смысла покупать более толстый и дорогой кабель, если он не соответствует современным стандартам.

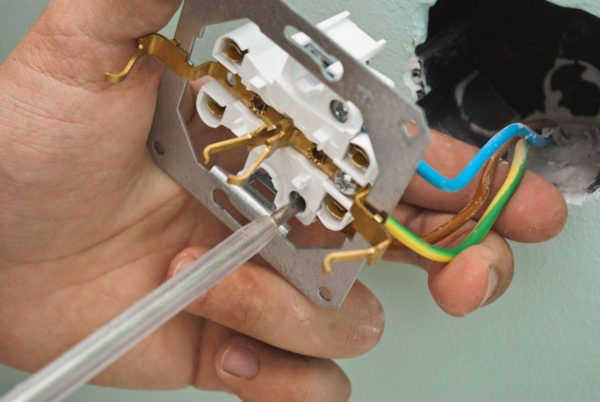

Розетка 16а – различные варианты
Различные компании предлагают широкий ассортимент розеток 16а, включая высококачественные заземленные варианты. Заземленная розетка 16а, например, модель для детской комнаты "Солнышко" от компании Metalka Majur, обеспечивает самый высокий уровень электробезопасности в доме. Эта модель розетки имеет степень защиты IP20 и привлекательный дизайн.
16-амперная розетка "Цветок" с напряжением до 250 вольт также идеально подходит для детских комнат. Розетки поставляются в комплекте с выключателями и обеспечивают простую установку.
Розетки Legrand 16A также отличаются высоким качеством, с заземляющими контактами или без них. Широкий ассортимент моделей, изготовленных из высококачественных материалов, гарантирует безопасность и долгий срок службы.
Для начала ответ на вопрос – 16А сколько киловатт (кВт)?
Все очень просто – напряжение в домашней сети составляет 220В (вольт), чтобы узнать, сколько может выдержать розетка всего 16А – 220 Х 16 = 3520 ватт, а как известно в 1кВт – 1000 ватт.Тогда это 3,52 кВт.
Если использовать формулу из школьной физики P=I*U, где P (мощность), I (ток), U (напряжение).
Проще говоря, розетка на 16 А в цепи 220 В может выдержать максимум 3,5 кВт!
Хорошо, подумаете вы…
В таком случае, я использую 32-40А и подключаю плиту! Но без этого не обойтись, нужно знать, какой провод у вас в стене и к какому предохранителю все подключено в распределительном щитке!
Дело в том, что провода также имеют максимальный порог мощности! Так что если у вас провод 2,5 мм, он может выдержать только 5,9 кВт!
Также автоматический выключатель должен быть на 32А, а лучше на 40А. Еще раз рекомендую эту статью! Она более подробная!
Так что рассчитывайте правильно! Иначе розетка расплавится от высокого напряжения и может загореться!
