Розетка на кухне: виды, установка, инструкция и правила монтажа

Вы купили электрическую плиту – мечту каждой заботящейся о здоровье хозяйки? Это действительно полезный прибор, который поможет вам приготовить множество вкусных блюд без использования открытого огня. Однако при неправильном подключении она может пережечь провода, поразить вас электрическим током или вызвать короткое замыкание. Следует признать, что это связано с определенным риском.

Чтобы избежать этих крайне негативных ситуаций, вам необходима электрическая розетка для электроплиты. Установка электроприбора гарантирует бесперебойную и безопасную работу при соблюдении правил монтажа.

Мы подробно расскажем вам, как выбрать и установить этот тип электроприбора. Предлагаемая нами информация сопровождается четкими пошаговыми инструкциями и видеоуроками.

Типы точек питания для электрических варочных панелей

Установка новой плиты, особенно электрической, всегда сопровождается процедурой подключения. Иногда для этой работы вызывают электрика, но чаще вы можете сделать это самостоятельно.

Для того чтобы новый прибор прослужил долго и в процессе эксплуатации не возникало проблем, следует обратить особое внимание на технические правила его установки.

Особое внимание следует уделить выбору и установке подходящей розетки. Ошибочно полагать, что для электрической варочной панели достаточно стандартной розетки.

Она не выдержит большой нагрузки и, в лучшем случае, просто расплавится. Для мощных приборов используются специальные розетки, выдерживающие 7 кВт и более.

При выборе подходящей розетки для варочной панели ориентируйтесь на максимальный номинальный ток

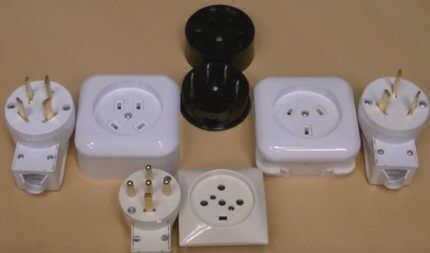

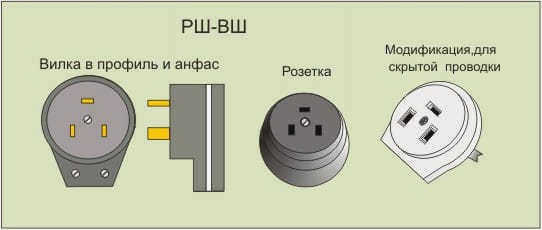

Электрические розетки, представленные на рынке, различаются по цвету, материалу, форме, способу монтажа и мощности нагрузки. Покупая такой прибор, вы также должны приобрести подходящую вилку. Часто производители электроплит поставляют свои приборы с вилкой и розеткой – все, что вам нужно сделать, это правильно их установить.

Что касается материала изготовления, то розетки могут быть сделаны из углеродного волокна или высококачественного пластика. Первый вариант – черный и обычно дешевле. Пластиковые розетки обычно выпускаются белого цвета. Они более дорогие, качественные и имеют более высокий уровень прочности.

По способу установки розетки делятся на две группы:

• открытого монтажа;
• скрытого монтажа.

Если он будет установлен за плитой, вплотную примыкая к стене, лучше выбрать модель скрытого монтажа, рабочий механизм которой скрыт в стене.

Как выбрать

Эти приборы классифицируются по техническим параметрам, типу установки и размеру. Технические параметры не требуют пояснений, розетки могут иметь различную силу тока и мощность. С точки зрения типа, розетки для электрической плиты бывают трех типовСуществуют следующие три типа розеток: скрытого монтажа, поверхностного монтажа и комбинированные.

1. Скрытый монтаж – розетка монтируется в отверстие в стене, так что рабочая поверхность розетки полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
2. Поверхностный монтаж – в отличие от скрытого монтажа, эти розетки устанавливаются сверху. Это более удобный вариант, если вы не хотите делать отверстие в стене, они будут видны над стеной. Кроме того, их герметичность несколько снижается, и влага, пыль и жир, которые часто оказываются на стенах кухни, могут попасть под корпус;
3. комбинированные агрегаты. Это более сложные модели приборов скрытого монтажа. Помимо установки розетки в отверстие стены, они дополнительно защищены крышкой, чтобы встроенные контакты были защищены от воздействия внешней агрессии.

По конструкции модель может быть двойной или одинарной. Профессиональные электрики рекомендуют двойные модели, мощность которых выше, чем требуется для плиты. Это позволит при необходимости добавить духовку, холодильник, вытяжку или другие электроприборы.

Видео: как подключить электрическую варочную панель

Установка и подключение

Вы можете установить электрическую розетку для варочной панели самостоятельно, не прибегая к помощи профессионального электрика. Если вы учли все требования, изложенные в ПУЭ 7, и правильно выбрали тип этого прибора, можно приступать к установке.

Пошаговая инструкция по установке розетки 32 A и 40 A в розетку 220 В (1-фазная) и 380 В (3-фазная):

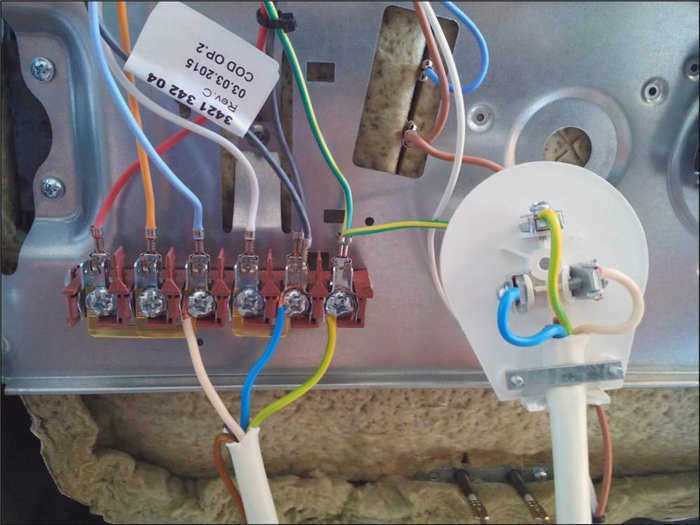

1. Как внутренняя, так и наружная модели подключаются непосредственно через клеммы варочной панели. Чтобы получить к ним доступ, открутите крышку на задней панели прибора и снимите защиту;
2. Подключение осуществляется только между клеммами одного цвета (если используется цветовая кодировка). Однофазная система требует подключения фазы (красный провод) к клеммам, между которыми рекомендуется дополнительно установить специальные перемычки;
3. Иногда вместо перемычек используются проволочные петли соответствующего диаметра, в среднем он должен быть больше 6 мм;
4. В этом случае нет необходимости использовать перемычки для монтажа провода ответвления в сети 380. Фазные провода подключаются непосредственно к клеммам. Убедитесь, что порядковый номер и цветовая кодировка совпадают;
5. Если вилка имеет контакт заземления, адаптер также подключается к земле. Для этого необходимо поместить провод заземления на самую верхнюю (PE) клемму, как показано на фото ниже.

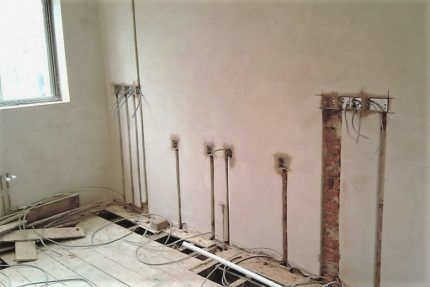

Иногда возникает необходимость перенести розетку электроплиты из одного места в доме в другое. Перенос должен быть выполнен таким же образом, как и для жгута проводов. Вам понадобится схема электропроводки, по которой следует проделать новые отверстия в стенах. После того как отверстие будет подготовлено, извлеките провода из старого места и аккуратно протяните их к новому месту. Возможно, потребуется использовать дополнительный провод для разветвления цепи.

Блок предохранителей и требования к проводке

Перед выполнением подключения убедитесь, что проводка соответствует потенциальной нагрузке и что в распределительном щите установлен отдельный блок предохранителей. Если какие-либо компоненты отсутствуют или не подходят для установки, мы рекомендуем приобрести их заранее вместе с плитой.

Для мощных приборов не только выделяется отдельная линия, но и предусматривается индивидуальная двойная защита: предпочтительно комплект УЗО + автоматический выключатель.

Вместо этой пары часто используется автоматический выключатель остаточного тока для экономии места в распределительном щите.

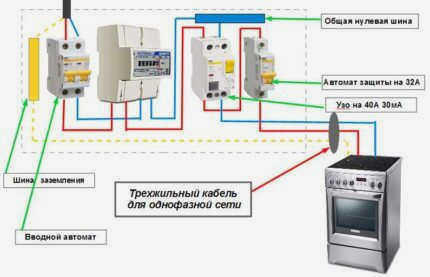

Автоматический выключатель устанавливается в распределительном щите. Автоматический выключатель подает фазу на розетку, нулевой проводник подключается к нулевой шине через УЗО, а заземление подключается к общей шине заземления.

При покупке автоматического выключателя решающим критерием является его номинал, который выбирается исходя из максимального потребляемого тока. Обычно это 40-50 А, но лучше проверить характеристики в паспорте плиты. Рекомендуем ознакомиться с правилами выбора автоматического выключателя.

Для обеспечения безопасности номинальное значение выбирается в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальный потребляемый ток составляет около 45 А, поэтому необходим автоматический выключатель на 50 А.

Для автоматических выключателей УЗО принцип тот же – в сторону увеличения, т.е. автоматический выключатель УЗО на 63 А ставится в пару к автоматическому выключателю на 50 А.

Выбор кабелей также прост. Алюминиевые кабели не подходят – их лучше вообще не использовать для бытовой проводки. Он небезопасен, а его свойства уступают медному проводу. Поэтому выбираем медный провод с сечением, соответствующим потребляемой мощности и току.

Пошаговая инструкция по подключению

Проще всего выполнить монтаж, когда все уже готово: цепь питания выведена на отдельный предохранитель, а розетка установлена в удобном месте на кухне, либо провода подготовлены для прямого подключения. Все соответствует стандартам и требованиям, и остается только соединить провода в соответствии со схемой.

Но на практике мы сталкиваемся с разными ситуациями: в старой квартире при установке нового мощного оборудования часто приходится менять всю проводку, в новом доме – неудобно расположенные розетки. Поэтому давайте рассмотрим возможные варианты.

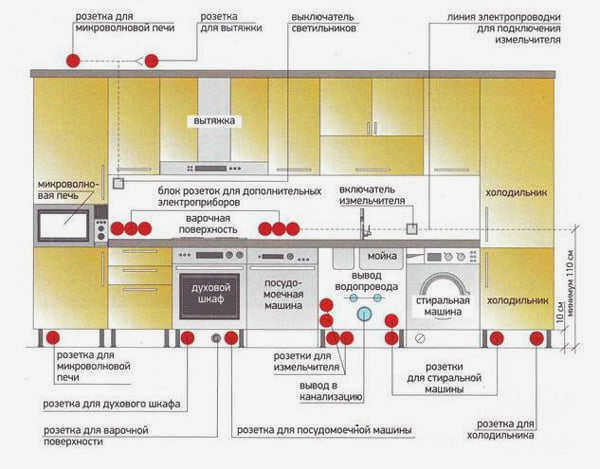

Шаг №1 – выбор места установки

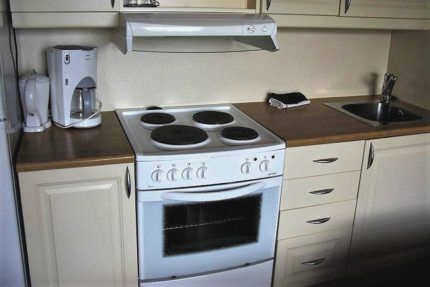

Вам необходимо выбрать "постоянное место" для вашей плиты, так как вы вряд ли будете перемещать ее в другое место. Обычно это решается при заказе или покупке кухонных шкафов.

Место для варочной панели следует выбирать по принципу "рабочего треугольника": когда она, холодильник и мойка находятся в общей зоне, относительно близко друг к другу.

Основание под варочной панелью должно быть устойчивым и прочным с точки зрения безопасности. Никаких специальных мер по теплоизоляции или защите стен не требуется – современная бытовая техника полностью защищена от различных опасностей.

Если в вашем новом доме уже установлена электрическая розетка, убедитесь, что плита находится как можно ближе к ней. Короткие провода и отсутствие удлинителей также являются требованием безопасности.

Шаг № 2 – расчеты и планирование

Лучше всего заранее спланировать все шаги, чтобы знать, сколько времени займет подготовка. Возможно, вам придется полностью менять проводку и одновременно делать ремонт – просто начните.

Установка розетки для электрической плиты

h2 3,0,0,0,0 –>

1. Отключите напряжение от кабеля питания и убедитесь в отсутствии электричества.
2. Проделайте отверстие для электрической розетки с помощью ударной дрели.
3. Пропустите кабель питания через розетку.
4. Снимите изоляцию с концов проводов.
5. Подключите провода к гнездам в розетке.
6. Подключите зеленый и желтый провод заземления к центру розетки.
7. Закрепите провод заземления и фазный провод по краю розетки.
8. Закрепите розетку в стене с помощью строительного раствора.
9. После того как розетка высохнет, можно завершить установку, закрепив чашку розетки винтами и прикрепив крышку.
10. Включите электропитание.
11. Протестируйте розетку, чтобы убедиться, что она работает.

p, blockquote 27,0,0,0,0,0.

Теперь, когда розетка подключена к кабелю питания, можно приступать к подключению плиты.

p,blockquote 28,0,0,0,0 –>.

Подключение электрической варочной панели

h2 4,0,0,0,0 –>

Вы уже заранее определили, какое электричество подается в ваш дом – однофазное или трехфазное. В советских домах чаще встречается однофазная проводка, в то время как в современных зданиях используется трехфазная проводка. Исходя из этой информации, был выбран кабель для питания кухонной плиты.

p, blockquote 29,0,0,0,0 –>.

Многие производители кухонных плит предлагают три основные схемы подключения на задней панели своей продукции. Выберите свою и приступайте к работе.

p, blockquote 30,0,0,0,0,0 –>.

Наиболее распространенный тип подключения бытовых плит – однофазное 220 В.

p,blockquote 31,0,0,0,0 –>.

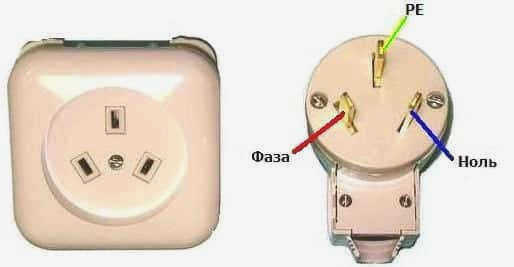

Вилки, используемые для этого типа подключения, имеют три клеммы:

• фазный провод;
• нейтральный провод;
• заземляющий провод.

Важно соблюдать концентричность соединения.

p, blockquote 33,0,0,0 –>.

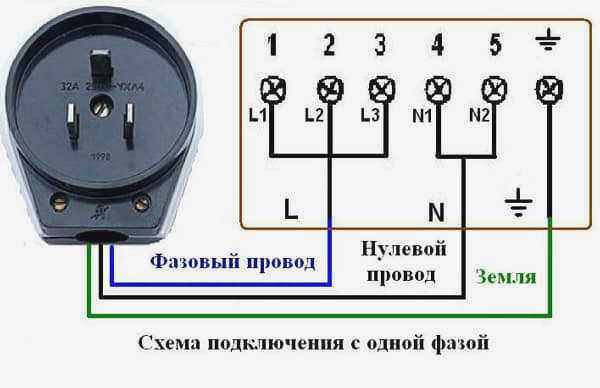

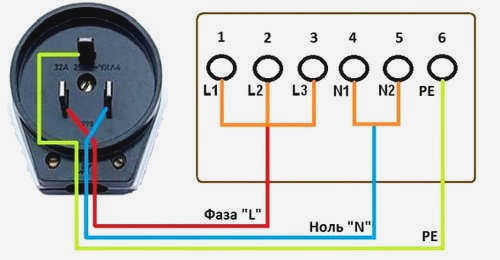

Схема однофазного подключения

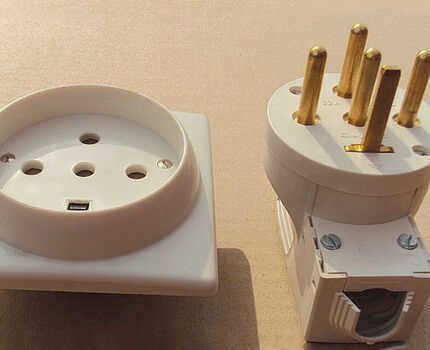

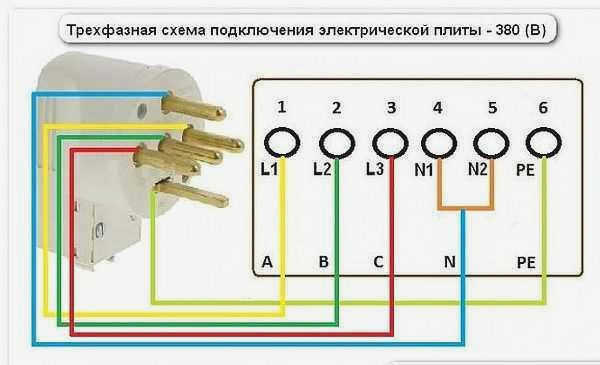

При подключении к трехфазной сети 380 В вилка имеет 5 клемм:

• фаза – 3 клеммы;
• нейтраль;
• PE.

Алгоритм проведения процедуры:

• Ознакомление с электрической схемой.
• Подключение вилки к варочной панели.
• Снимите крышку с задней панели прибора и удалите защитный кожух.
• На передней панели находится ряд клемм. На них может быть цветная и буквенная маркировка.
• Будьте внимательны, чтобы маркировка точно совпадала.
• Подключайте только устройства с одинаковыми цветами.
