Подключение интернет-розетки – что такое интернет-розетка, виды, подключение, установка, обзор брендов
Несмотря на стремительное развитие беспроводных технологий, проводное подключение по-прежнему важно – из-за его надежности, стабильности и высокого качества. Однако для того, чтобы начать пользоваться им бесперебойно, подключение интернет-розетки должно быть выполнено правильно. Давайте разберемся, что такое интернет-розетка, как она классифицируется, какие существуют стандарты и схемы подключения, как выглядит алгоритм установки и какие бренды сейчас популярны.
Интернет-розетка – что это такое, классификация
Для подключения компьютера, ноутбука или другого гаджета к классическому Интернету используется интернет-кабель. Как и обычный внутренний блок питания, он подключается к специальной розетке. От обычного электрического подключения он отличается типом и назначением кабеля.

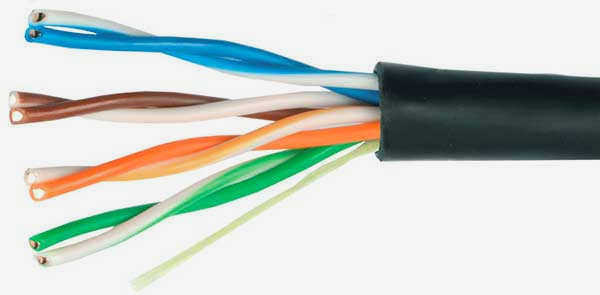

В данном случае используется 8-жильный 4-парный кабель, также известный как витая пара. При качественном соединении это позволяет обеспечить скорость Интернета до 10 Гбит/с.
Интернет-розетки классифицируются по 3 признакам:
В зависимости от количества входов они делятся на следующие типы:
- Одинарные.

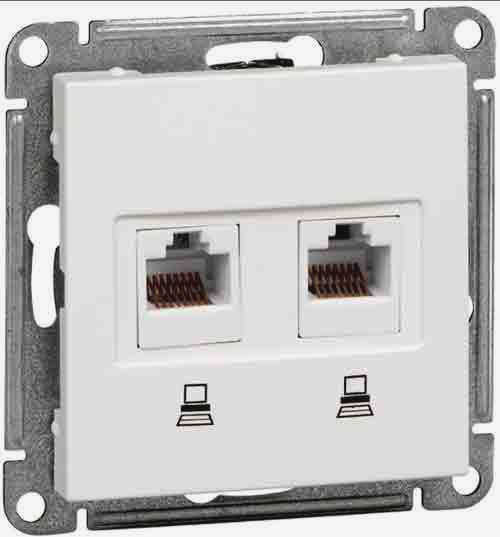

- Двойные.

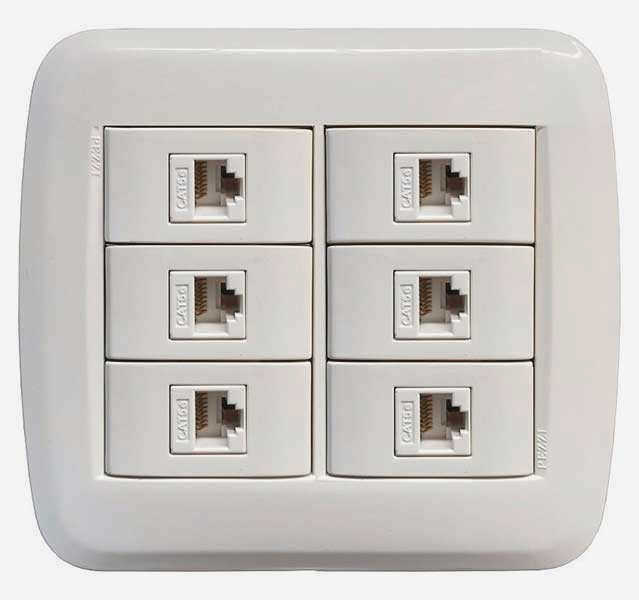

- Терминальные (от 4 до 8 входов).
- Комбинированные.
В последнем случае через розетку можно подключить как интернет (витая пара), так и другое компьютерное окружение – USB-порты, HDMI-кабель, аудио и т.д.
По пропускной способности они делятся на 3 категории:
- UTP 3 – ограничена 100 Мбит/с.
- UTP 5e – не более 1000Мбит/с.
- UTP 6 – способен передавать до 10 Гбит/с.
UTP 6 намного лучше предыдущих версий, но эффективен только на расстоянии до 50 м.
В этом отношении устройства делятся на наружные и внутренние. Первые монтируются путем установки устройства на поверхность, вторые – в подготовленное углубление в стене.
Внимание! Несмотря на широкую распространенность, регулярно встречаются мнения, что технология Wi-Fi нежелательна для использования в жилых помещениях – из-за негативного воздействия электромагнитного излучения. В качестве замены рекомендуется именно проводное подключение.
Классификация электрических розеток для интернета
При ремонте дома электрические провода, ведущие к розетке, обычно прячут в стенах или за декоративными крышками. Точно так же проводка для подключения к интернету должна быть надежно спрятана, чтобы не портить интерьер комнат.
Интернет-розетки, установленные в квартире или частном доме, изготавливаются по другому стандарту и называются компьютерными розетками или розетками для передачи данных. Эти изделия бывают разных модификаций, но наиболее распространены те, которые оснащены гнездом RJ45 (универсальный стандарт).

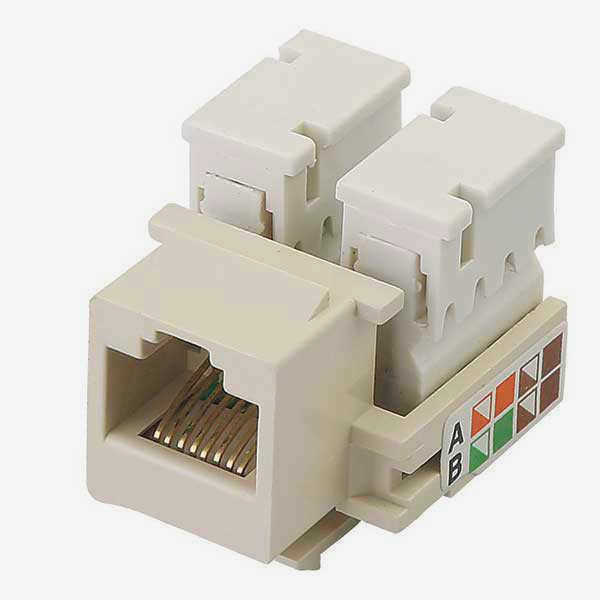

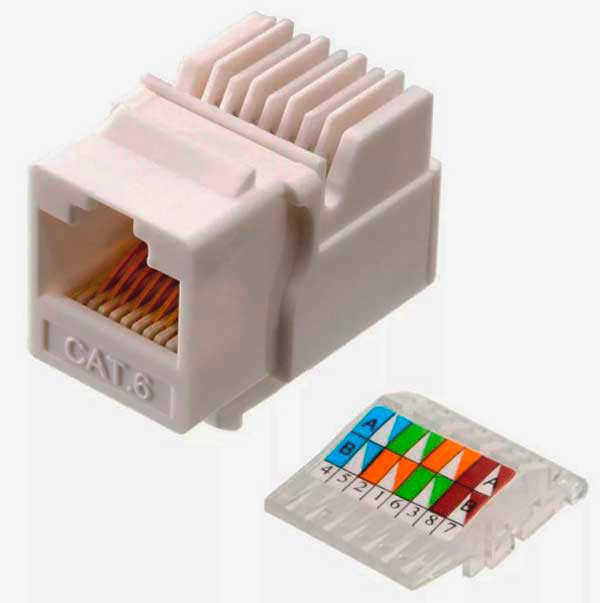

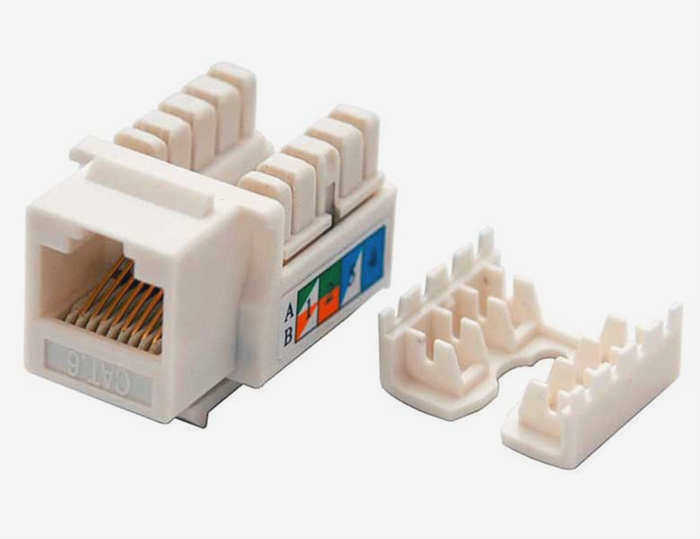

Разъемы (контактные колодки), установленные в интернет-розетках различных производителей, показаны на рисунке ниже.
Обратите внимание: простота конструкции такого изделия позволяет подключить его к существующей интернет-сети самостоятельно, без помощи специалистов.
К особенностям данного типа розеток относится не только их необычный внешний вид, но и наличие разъема с большим количеством контактов, а также особый способ подключения. Интернет-розетки классифицируются соответствующим образом (по типу разъема). Помимо уже рассмотренного варианта, существуют следующие варианты подключения: RJ11, RJ14 и RJ48.
Первые два обозначения позиционируются как особый тип разъема с контактами формата 6P4C. Они обеспечивают надежное кабельное соединение с коммутационным приводом. Они имеют специальную защелку на корпусе, которая предотвращает случайное выпадение корпуса из гнезда Legrand. Наряду с гнездом RJ48, разъем RJ14 является одним из интерфейсов, используемых для подключения различных компьютерных устройств.
Как подключить интернет-кабель к электрической розетке
После того как вы определили, какие розетки и кабели подходят для подключения к Интернету, можно переходить к описанию самого процесса. Выполняемые работы различаются, прежде всего, в зависимости от типа установки (поверхностный и скрытый монтаж). В первом случае используются изделия поверхностного монтажа, а во втором – их встраиваемые аналоги. Кроме того, необходимо определить тип кабеля, который будет подключен к розеткам. Для этого используется кабельная продукция, которая прокладывается в специальных каналах в пластиковых плинтусах и не подключается к силовым линиям.
Что такое распиновка кабеля и его подключение
Прежде чем самостоятельно подключать интернет-розетку, необходимо сначала разобраться в особенностях процедуры обжима коннектора. Самое главное, на что следует обратить внимание в данном случае, – порядок расположения контактов на соединительных клеммах (распиновка).
Под распиновкой понимается порядок, в котором провода обжимаются на интернет-розетке или разъеме RJ45. Схема, в соответствии с которой выполняется эта операция, обычно напечатана на модуле с разделенными с обеих сторон контактами. Для обозначения конкретного соединения контактов используется цветовая кодировка.

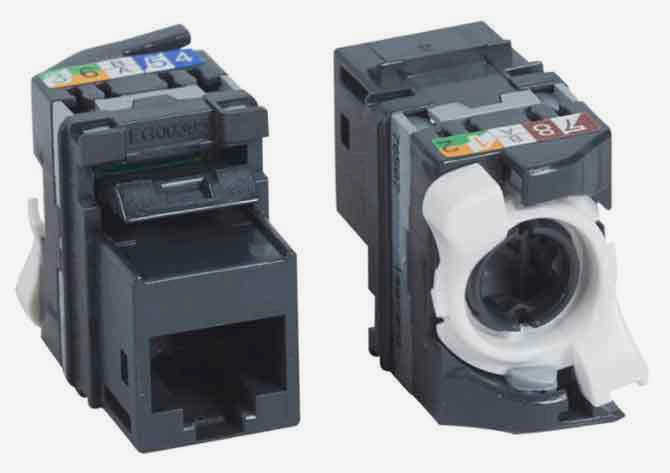

На фотографии ниже показан модуль розетки Legrand с цветовой кодировкой для подключения.
Дополнительная информация: для розеток с разъемами RJ45 рекомендуется выбирать 4-парный кабель UTP серии "5E" (фото справа).
Обжим внешней модели

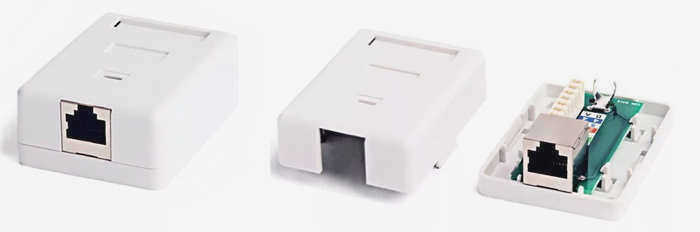

На вид это обычная коробка, которая может иметь одну или несколько розеток для подключения к сети.
- Осторожно снимите верхнюю крышку.

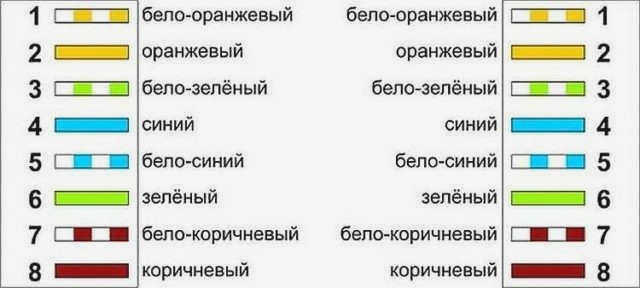

- Затем посмотрите на схему обжима. В нашем случае это схема "B", подключение интернет-кабеля производится в соответствии с цветами на рисунке:
- Левая сторона (сверху вниз) – Бело-оранжевый, оранжевый, бело-зеленый, зеленый;
- Правая сторона (сверху вниз) – бело-голубой, синий, бело-коричневый, коричневый.
- Если у вас нет такого инструмента, вы можете использовать тонкую отвертку или, еще лучше, нож для бумаги. Будьте осторожны, так вы можете легко сломать розетку. Наконец, прикрутите гнездо к основанию с помощью самореза.
Как зажимать VICO?

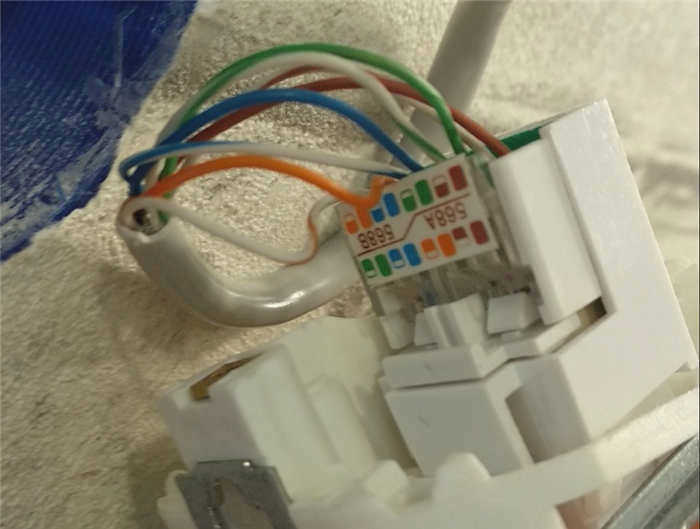

Лично я установил эти модели у себя дома для подключения телевизора через роутер к Интернету. Принцип работы более или менее такой же, как и у предыдущих вариантов, но есть небольшая особенность, о которой я хотел бы упомянуть. Схема "пайки" – та же "В" и находится внизу (если смотреть на фото, то вверху):
- Коричневый
- Коричнево-белый
- Зеленый
- Бело-зеленый
- Синий
- Бело-голубой
- Оранжевый
- Бело-оранжевый
Теперь важное замечание. Поскольку лезвия внутри не одинаковые, не вставляйте все провода сразу – некоторые могут выпасть при обжиме или зацепиться за соседний паз. Поэтому можно поступить проще:
- Вставьте первые два провода.
- Затем положите сверху пластиковую крышку, чтобы зажать их.
- Затем откройте крышку и убедитесь, что провода обжаты.
- Затем оставшиеся провода.
Это совет для тех, кто только начинает обжимать эти розетки и не умеет обжимать все 4 пары сразу – это менее неудобно и напряженно. После того как розетка будет обжата, вставьте ее в основание и закрутите в коробку с помощью саморезов.
Обжим внешней розетки

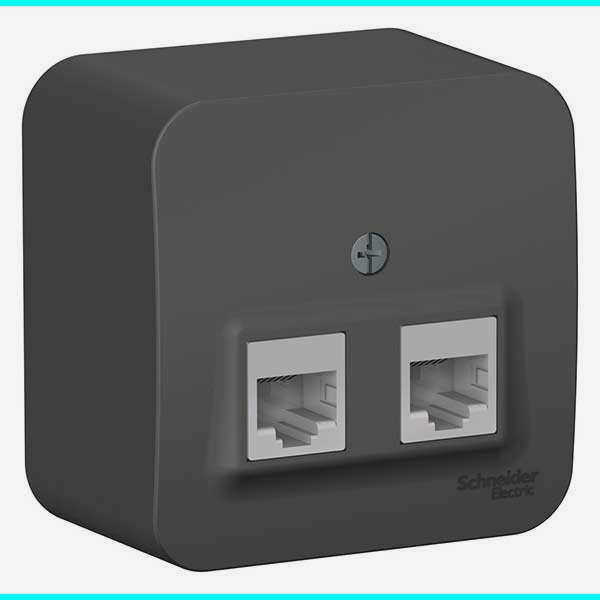

Если в вашей квартире или офисе уже сделан ремонт, вам придется использовать внешние розетки. Они немного дешевле, чем предыдущие варианты. Их единственный недостаток – необходимость прокладывать кабель через специальный кабельный канал.

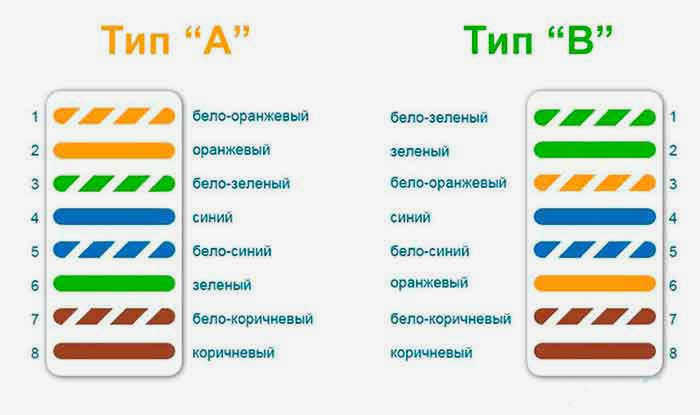

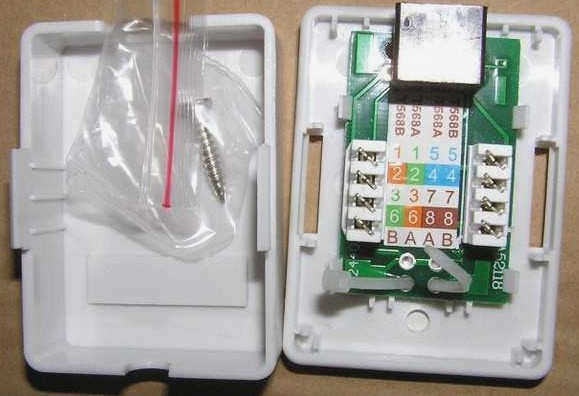

Когда вы разворачиваете розетку, вы видите две схемы обжима: 568A и 568B. Мы будем обжимать по схеме "B". – глядя на левую и правую стороны. Схема в соответствии с рисунком:

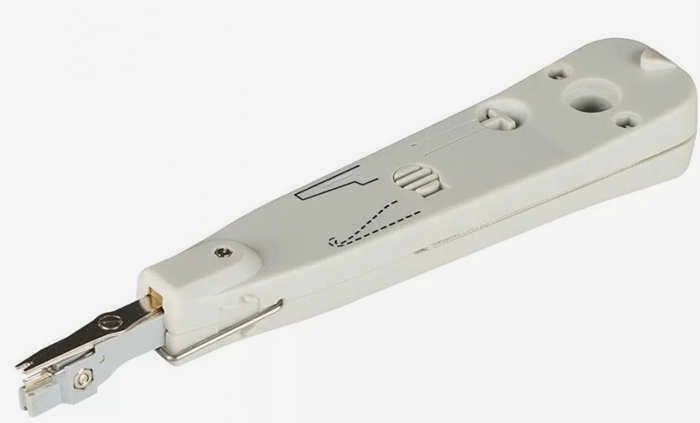

Ножи здесь открыты и ничем не зажаты. Теперь возникает вопрос: как обжать эту розетку? Для этого нам нужен специальный нож для поперечной резки.

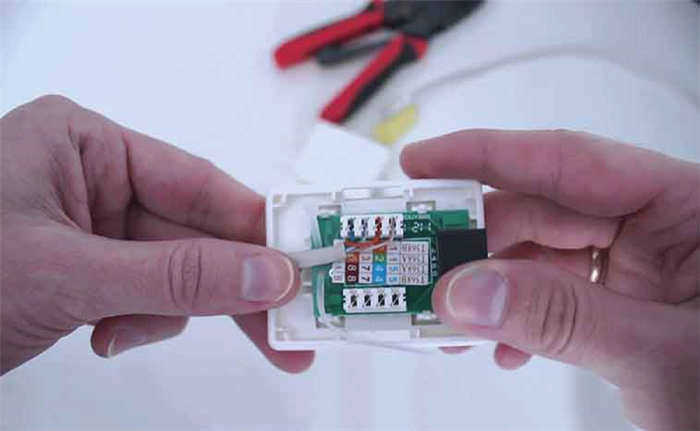

Если у вас его нет, вы можете использовать нож для резки коробок или строительный нож. Просто вставьте кабель в гнездо и слегка надавите на него сверху, чтобы он вошел в нож. После того как розетка и провода соединены, можно собрать розетку и прикрутить ее к стене.
Обжим кабеля

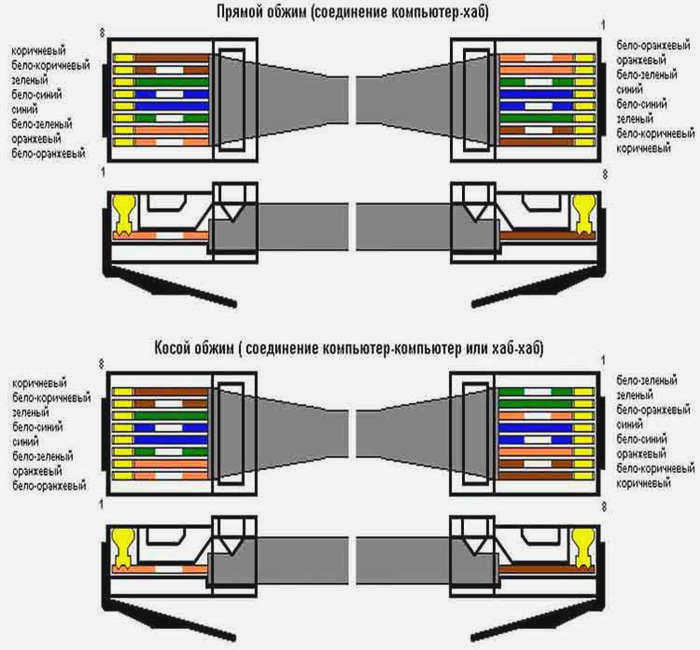

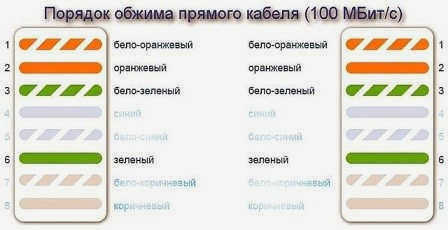

После того как сетевые розетки будут зажаты, проверьте их. Чтобы проверить это, нужно обжать как минимум 2 провода, чтобы проверить соединение с одной и с другой стороны. Для обжима используются две схемы:

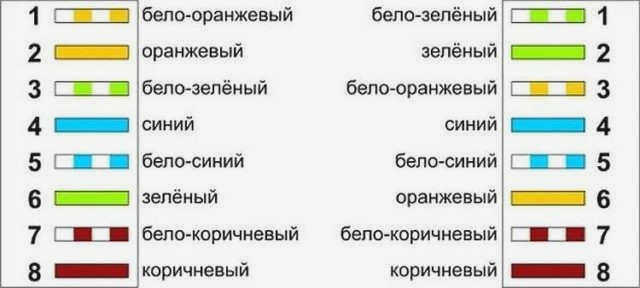

- Crosswire – используется реже, для подключения к определенному типу сетевого оборудования.
Существует также вариант обжима 4-х проводов, но я не рекомендую его использовать. Во-первых, существует ограничение по скорости – 100 Мбит в секунду. Во-вторых, если что-то случится, вам придется полностью менять провода или заново их обжимать. В-третьих, тестировать соединение нужно на всех парах, а не только на двух.
В самом конце следует проверить соединение с помощью специального прибора, например, такого. Если у вас нет такого прибора, вы можете проверить целостность кабеля другим способом. Подключите один конец к любому коммутационному устройству: коммутатору, маршрутизатору, серверу или второму компьютеру. Подключите другой конец к ноутбуку или компьютеру. На ноутбуке или компьютере должен загореться индикатор сетевой карты.
