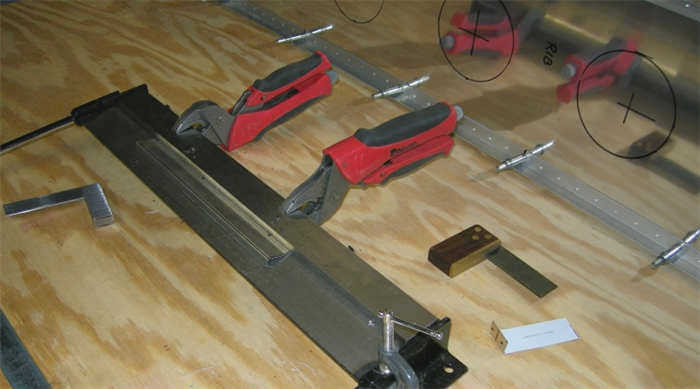

Листогибочный инструмент на основе правила отличается от углового тем, что вместо уголка или Т-образной планки в качестве зажимного устройства используется обычное алюминиевое правило, применяемое для штукатурных работ и выравнивания бетонных полов при стяжке. Оно практически не деформируется при гибке листового металла толщиной до 0,7 мм, но при превышении этого предела, а также при гибке слишком коротких кусков листового металла, правило обязательно затупится. Оно сменное – вы можете легко заменить изношенную направляющую на новую.
Как сделать собственный листогиб?
Наряду с трубогибом и прутковым трубогибом, листогиб – полезное устройство для дома и строительства. Нередко металлические мастерские предлагают услуги по гибке листового металла – за определенную плату. Вы можете заплатить за гибку одного или нескольких листов – но если вы сами строите дом, вам нужен собственный листогиб.
Конструкция гибочного станка
Перед изготовлением гибочного станка необходимо определиться с толщиной и фактурой сгибаемых листов, а также с тем, как именно они будут сгибаться. Это позволит выбрать конструкцию, в которой будет изготовлен станок. Простейший механизм позволяет гнуть стальной лист с помощью балки. Это устройство легко сгибает лист шириной не более полуметра под углом 90 градусов, используя только силу рук мастера. Лист зажимается в станке с помощью винтового зажима или небольших тисков. Лист сгибают в нужной точке, прижимая к нему траверсу.
Чтобы добиться прямого угла сгиба, необходима специальная вставка в виде полосы металла или сплава, придающая гибкость согнутому листу.
Более совершенной машиной является листогибочный пресс с сеткой и пуансоном в качестве исполнительного механизма. Лист металла или сплава помещается на изогнутый или вертикальный штамп, и пуансон (гибочный клин) прижимается к листу для придания ему желаемой формы. Этот станок чаще всего используется в металлообработке, где гибка железного листа производится на ходу.
Гибочные станки для дома в домашних условиях могут работать, например, с гидравлическим механизмом, выполняющим роль домкрата.
Для такого станка необходимо как минимум два одинаковых домкрата.
Кроме того, они должны быть синхронизированы, что является дополнительной сложностью по сравнению, например, с трубогибами для арматуры.
Профессиональные листогибочные станки основаны на трехвальном механизме. В этом случае листовой металл направляется управляемыми валами. В результате радиус изгиба листового металла достигает различных значений при разных подходах.
Особое положение занимают наши линейки продукции электромагнитные листогибочные машины. Однако изготовить такой трубогиб самостоятельно довольно сложно. Его положительными особенностями являются небольшие размеры, бесшумный процесс гибки листа и высокая скорость. Этот листогиб работает за счет электромагнитного поля, создаваемого между гибочной поверхностью и штампом. Листогиб свободно фиксируется пружиной, а штамп располагается под ним. Механизм адаптируется к форме сгибаемого листа. Под (или в) гибочным устройством размещается электромагнит, который питается от выпрямленного сетевого напряжения.
Зачем мне нужен станок для гибки контуров?
Сделать профилегиб своими руками несложно, а использовать его еще проще. Как следует из названия, он необходим для придания изогнутой формы металлическим профилям различного сечения. Начиная с придания формы, можно выполнять следующие технологические операции:
- Гибка полуфабрикатов с одним квадратным или прямоугольным сечением;
- гибка различных видов сортового проката (швеллеров, двутавров, уголков);
- гибка труб из различных металлов;
- Выполнение гибки металлических прутков различного сечения.

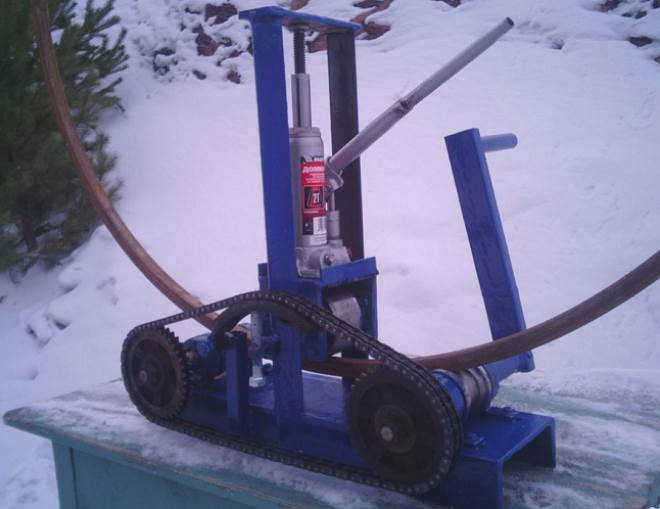

Отечественный профилегибочный станок с гидравлическим домкратом
Конструкция станка устроена таким образом, что его рабочие органы – ролики – могут воздействовать на отдельный участок заготовки и оказывать давление по всей его длине. Благодаря характеру своего оборудования, роликовые гибочные станки эффективно гнут металлические профили без предварительного нагрева и позволяют получать контуры с различными углами изгиба – до 360°.
Профилегибочный станок позволяет получать металлические контуры с разными или одинаковыми углами изгиба, симметричные или асимметричные. С помощью одного валка можно сгибать металлическую заготовку в горизонтальном или вертикальном направлении.
Профилегибочный станок позволяет производить гнутые металлические изделия следующих конфигураций:
- закрытые и открытые;
- спирали из металлических профилей или труб;
- круги различного диаметра.
Как электрические, так и ручные профилегибочные станки активно используются для производства деталей и оборудования для энергетической, нефтеперерабатывающей, химической, мебельной, строительной и многих других отраслей промышленности. Они также широко применяются в небольших частных мастерских.
Типы гибочных станков
Профилегибочные станки делятся на три основные категории.
Это самые мощные из профилегибочных станков и используются в основном для оборудования промышленных предприятий. Гидравлический профилегибочный станок относится к категории стационарного оборудования, которое может использоваться на производственных предприятиях для эффективной и быстрой гибки профилей любого сечения и в любом количестве. Гидравлический гибочный станок обладает такими решающими преимуществами, как простота управления и отсутствие необходимости применения физической силы в процессе гибки. Единственным недостатком этих трубогибов является то, что они требуют подключения к электросети.

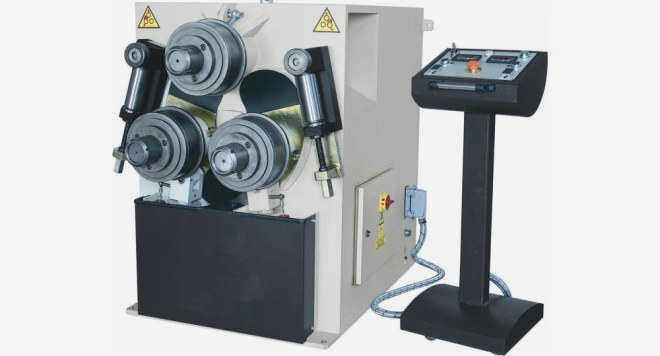

Гидравлический роликовый трубогиб – HPK 65
Электрический
Этот станок меньше, чем гидравлические гибочные станки, но также относится к категории стационарных. Использование электрических гибочных станков позволяет получать гнутые контуры точно в соответствии с чертежом, а также обеспечивает прочность готового изделия в местах сгиба. Электрические гибочные станки используются в небольших мастерских и на заводах (т.е. там, где нет необходимости гнуть большие профили). Существуют также электромеханические станки, которые работают в полуавтоматическом режиме под управлением оператора.

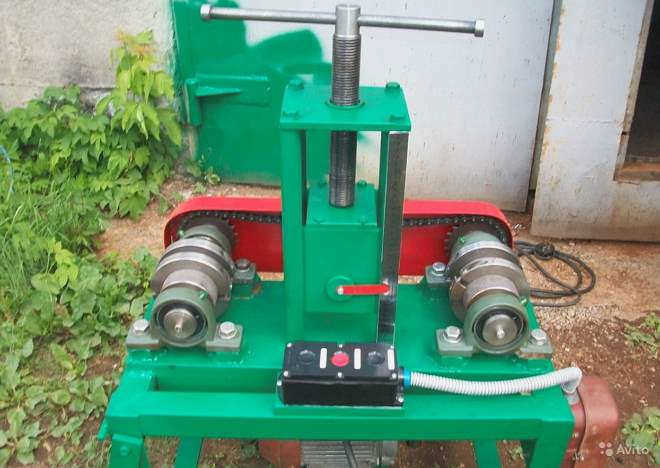

Бытовой профилегибочный станок с электродвигателем

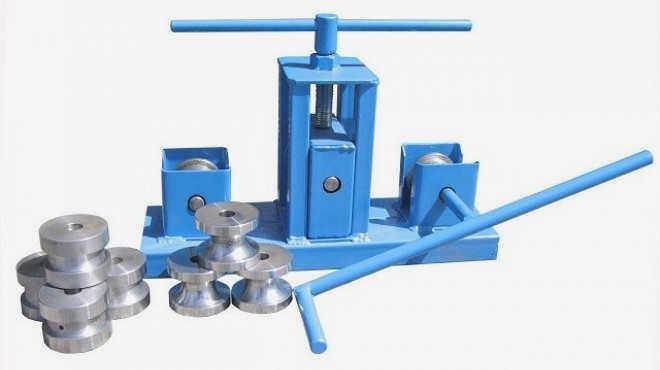

Ручной
Такое оборудование для гибки металлического профиля характеризуется небольшими размерами, простотой в эксплуатации и доступной ценой. Именно такой ручной профилегиб чаще всего можно встретить в частных мастерских или гаражах, где он используется для изготовления, при необходимости, гнутого профиля из металлического профиля или трубы небольшого сечения. Важно отметить, что с помощью профилегиба такого типа практически невозможно контролировать, а тем более добиться соответствия изгиба чертежу. Кроме того, гибка профиля или трубы на ручном профилегибе требует больших физических усилий. Однако все эти недостатки с лихвой компенсируются доступной стоимостью ручного трубогиба, особенно по сравнению с ценой гидравлических или электрических станков.
Как сделать профилегиб с еще более простой конструкцией
Профилегиб своими руками может иметь еще более простую конструкцию. Если вы остановите свой выбор на устройстве такого типа, то имейте в виду, что для сгибания профильной трубы своими руками на таком устройстве вам потребуются серьезные физические усилия.

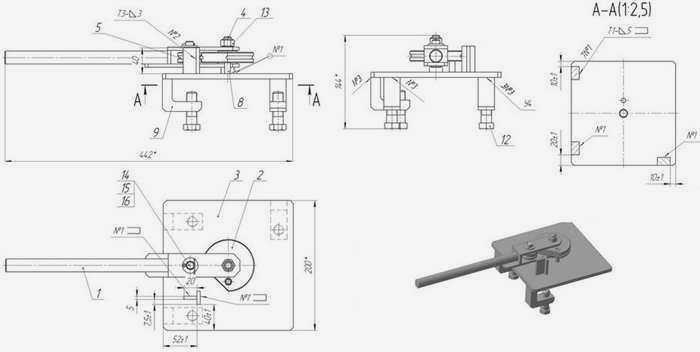

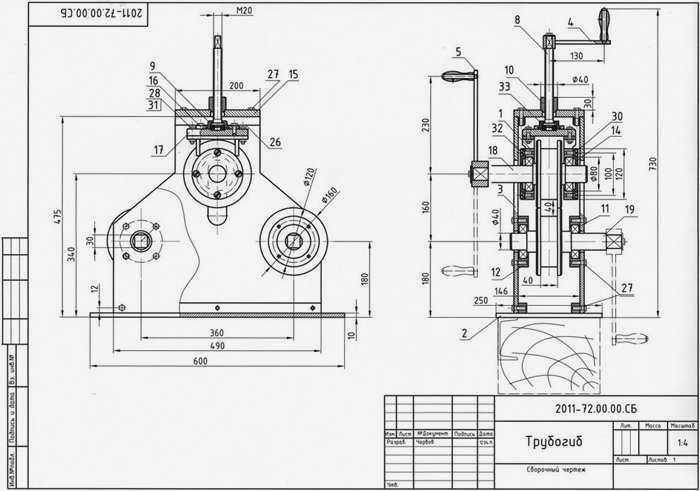

Чертеж небольшого ручного профилегиба, закрепленного на верстаке (нажмите для увеличения)
Если трубогибы, оснащенные рабочими роликами, используются для сворачивания отрезка трубы и его сгибания, то рассматриваемые простые трубогибы работают по другому принципу. Оборудование данного типа выполняет изгиб с радиусом профильной трубы, которая предварительно должна быть сформирована из жестко закрепленных элементов. Эти элементы обычно изготавливаются из прочных металлических штырей, которые закрепляются в бетонном основании. Эти штыри образуют дугу, которая используется для изгиба профильной трубы.
Чтобы создать устройство, способное эффективно изгибать трубу по радиусу, лучше всего самостоятельно залить бетонную площадку и как можно надежнее прикрепить к ней металлические штыри.
Сгибание стальных труб, для которого используется такое простое устройство, осуществляется в следующем порядке.
- Один конец трубы надежно зажимается.
- Путем физического воздействия на другой, свободный конец трубы, изделие плавно и аккуратно изгибается вокруг поверхности штырей, которые расположены по дуге.
- После того как труба сформирована, другой конец зажимают и оставляют в таком положении на некоторое время, чтобы металл привык к новой форме.

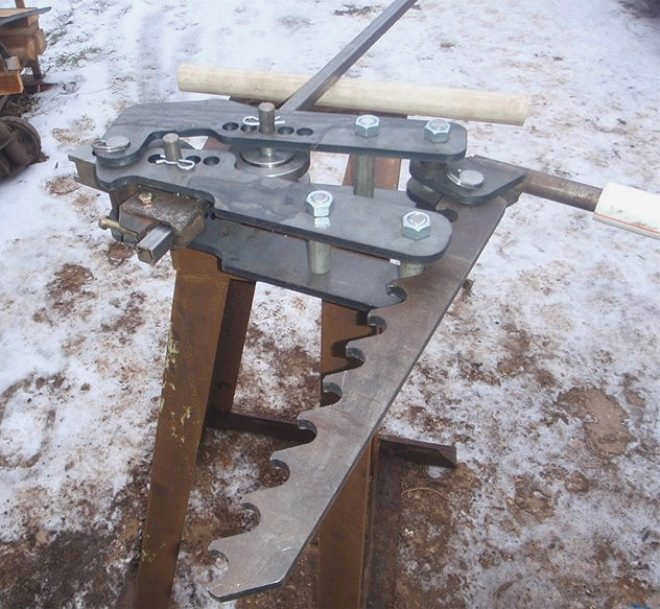

Изготовление рычажного трубогиба
Подборка фотографий и чертежей для изготовления собственного рычажного трубогиба, а также видеокомментарий и объяснение автора.
Этот рычажный трубогиб не слишком сложен в изготовлении и позволяет работать с довольно толстыми трубами.
Это видео позволяет легко понять ключевые моменты и тонкости изготовления этого трубогиба.
Способы гибки труб самодельным трубогибом
Вопрос о том, как согнуть профильную трубу с помощью трубогиба, вряд ли потребует дополнительных рекомендаций. Гидравлические гибочные станки могут успешно использоваться для гибки профильных труб из различных материалов, а также толстостенных изделий. Это можно делать как холодным, так и горячим способом, предварительно нагрев участок трубы.
Таким образом, ручной гидравлический гибочный станок может воздействовать на трубу двумя способами:

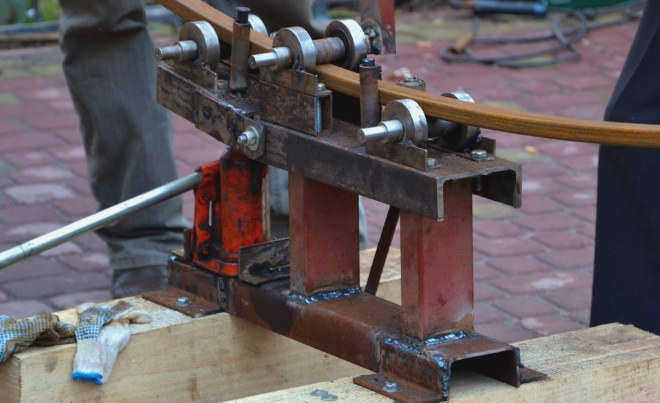

Другой вариант с использованием домкрата.
Холодная гибка – самый простой метод, используемый для труб из вязких материалов. Сложной частью процесса является заполнение трубы песком, солью, маслом или холодной водой перед сгибанием. Это позволяет добиться лучшего сгибания без значительной деформации трубы.
Если вы задаетесь вопросом, как правильно согнуть трубу с толстыми стенками или из более жесткого материала, ответ заключается в использовании метода горячей гибки.
Основные советы
На вопрос, как согнуть профильную трубу аккуратно и без лишних трудозатрат, несколько полезных советов дадут квалифицированные специалисты.
Съемные ролики различной формы позволяют комфортно работать не только с профильными, но и с круглыми трубами.
- Ручные станки для гибки профильных труб не используют зубчатые передачи и основаны на одном приводном ролике. Вместо прижимного винта на таких трубогибах часто используется домкрат.
- При гибке на шаблоне в качестве упоров могут использоваться металлические крючки, предотвращающие соскальзывание трубы с шаблона.
- Если необходимо согнуть профильную трубу большего радиуса, лучше всего использовать трубогиб с тремя роликами.
- Для получения более универсального трубогиба упорные ролики могут быть подвижными. Это позволяет изменять радиус изгиба трубы.
В приведенном ниже видеоролике мастер делится своим опытом изготовления трубогиба из доступных материалов.
Для соблюдения размеров нужного изгиба лучше всего использовать шаблон из дерева. Даже самый простой ручной трубогиб при использовании такого шаблона согнет профильную трубу с точно заданными параметрами. Кстати, такие шаблоны в основном создаются для реализации простейших ручных методов гибки.
