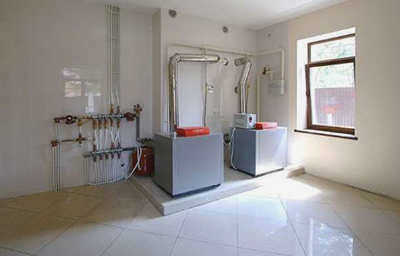

Автономное газовое отопление в частном доме: варианты устройств и обзор лучших решений
Автономные газовые системы отопления отличаются высокой эффективностью и надежностью. Теплогенераторы в них имеют впечатляющий коэффициент полезного действия и безопасны в эксплуатации. Существует несколько способов организации газового отопления отдельно стоящего дома.
Есть как бюджетные решения, так и более дорогие, отличающиеся максимальной экономичностью и стабильностью в работе. Мы готовы поделиться с вами проверенными вариантами систем газового отопления. Использование наших рекомендаций гарантирует бесперебойную и безопасную работу сети.
Информация, которую мы предоставляем, основана на строительных нормах и правилах. Представленная информация дополнена иллюстрациями, диаграммами и видеоуроками.
Центральное или автономное газоснабжение?
Без горючего топлива ценность любого варианта автономной системы отопления дома равна нулю. Газ – это первое, о чем нужно думать, планируя газовую систему отопления для сельского дома.
Не все населенные пункты в России газифицированы. Однако получить "голубое топливо" можно не только из трубы или баллона сжиженного газа, но и из газового баллона.
Фотогалерея
Фото из
Газ – самый дешевый вид топлива, особенно если есть возможность подключиться к центральному источнику газа
Существенным недостатком использования газа является его токсичность и способность взрываться при нарушении правил эксплуатации.
Централизованные газовые сети транспортируют к потребителям природный газ или его искусственные эквиваленты из нефти, торфа, угля и т.д.
В больших и малых городах газ транспортируется по сетям среднего давления, откуда он поступает на регулирующие станции, которые снижают давление до низких значений, пригодных для питания бытовых приборов.
В малых городах и небольших населенных пунктах прокладываются сети низкого давления для подачи голубого топлива низкой и средней калорийности.
Газопроводы прокладываются под землей, заглубляясь ниже уровня сезонного промерзания слоев грунта. Надземная прокладка допускается в местах пересечения рек, автомобильных дорог, оврагов и других подобных препятствий.
На входе в частное здание, а также в район или село устанавливается изолирующее устройство. Они устанавливаются на каждом ответвлении и перед пересечением трубопроводом препятствия
Внутренние трубопроводы выполнены из водогазопроводных труб по ГОСТ 3262-75. Они дважды окрашены масляной краской для защиты от коррозии
Подключение дома к центральной газовой сети
Односемейный дом газифицирован
Главная газовая труба
Станция регулирования давления
Газовая сеть в небольшом поселке
Прокладка газовых линий в соответствии с правилами
Запорная арматура в доме
Защитная окраска газовых труб
Природный газ, состоящий в основном из метана, транспортируется к частным домам по трубопроводам. Сжиженным аналогом является смесь пропана и бутана, которая закачивается в емкости для транспортировки и хранения. Давление в таких газовых баллонах и емкостях составляет около 15-18 атмосфер.
Виды газовых котлов для отопления частных домов
Принцип работы газовых котлов заключается в следующем.Тепло, выделяемое при сгорании газа, переходит в жидкость, которая затем проходит через систему отопления и обогревает помещение. Существуют различия в конструкции различных типов газовых котлов.

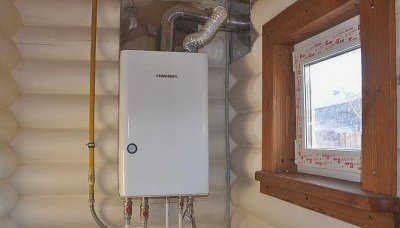

Настенные

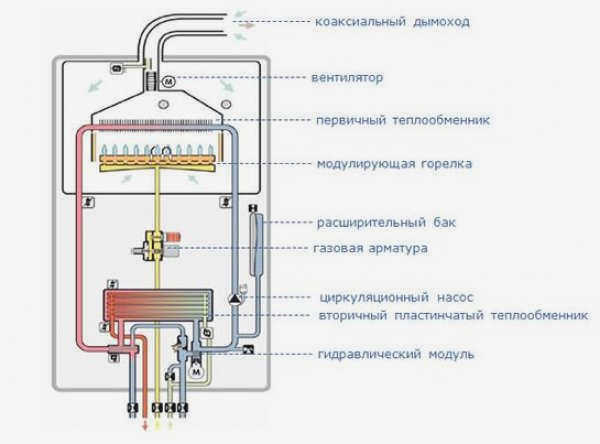

Основные части включают
- Горелка – Прямоугольная конструкция с отверстиями, расположенными в определенном порядке, через которые газ подается из расположенных ниже сопел.
- Камера сгорания.
- Теплообменник, либо один, либо два. Двухкомпонентная система предусматривает установку основного блока в виде медных трубок с ребрами над горелкой. Это позволяет с максимальной эффективностью передавать тепло газового пламени непосредственно теплоносителю.
- Вторичный теплообменник обычно состоит из набора тонких металлических пластин, через которые протекающая вода нагревается горячим теплоносителем.
- Газовый клапануправляемый системой автоматики, регулирует степень подачи топлива.
- Трубы подачи и возврата отопления.
- Мембранный бак.
- Электрическая коробка.
- Вентилятор Помогает углекислому газу выходить из прибора через дымоход.
- Циркуляционный насос.
- Система автоматизации – Набор датчиков, анализирующих состояние компонентов и соединений с входными и выходными линиями, и исполнительный механизм, генерирующий необходимые управляющие сигналы.

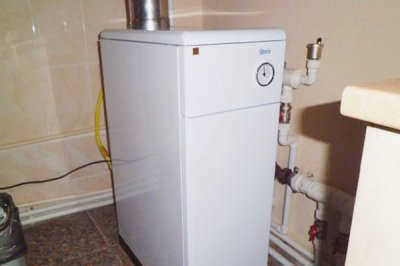

Стоящий
Как сделать газовый котел своими руками
Строительство газового котла включает в себя несколько этапов.
Выбор конструкции, чертежи
После того как вы решили построить газовый котел самостоятельно, Подберите подходящую конструкцию с чертежами.. Эти планы должны включать подробное описание отопительного котла, подключение, охлаждение, дымоход, дефлектор и другие нюансы.
Внимание. Перед началом строительства хорошо разберитесь в чертежах и найдите фото готовых схем. Любые неточности или изменения негативно скажутся на дальнейшей эксплуатации.
При создании проекта учитывайте теплопотери в каждом помещениив котором планируется отопление. Даже в помещениях одинакового размера тепловая мощность будет разной.

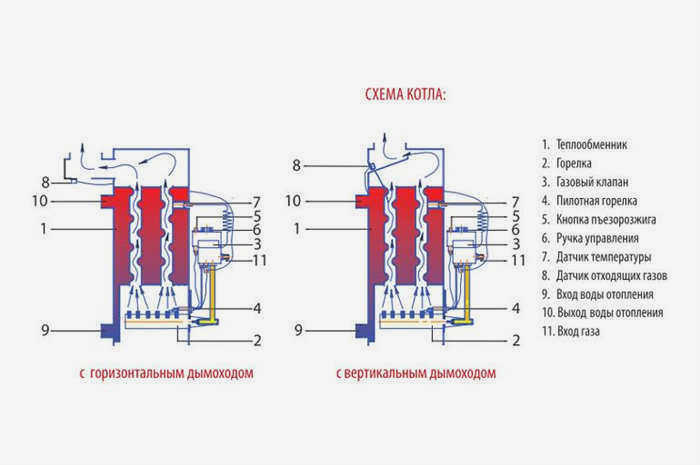

Рисунок 2: Чертеж настенного газового котла. Стрелками указаны элементы нагревателя.
Расчеты были произведены с 10-процентным запасомпо отношению к фактическим размерам здания.
Информация. Самый простой метод расчета: На каждые 10 кв. квадратных метров площади вам необходимо 1 кВт энергии. Теплотворная способность газа составляет 6,55 кВт.
Количество энергии, потребляемой котлом в течение дня, делится на его теплотворную способность. Таким образом, получается необходимая мощность котла.
Поэтому необходимо
- рассчитать всю гидравлическую систему;
- Учесть стоимость дымовой системы, включая дефлектор;
- Заранее определить диаметр труб;
- Заранее определите диаметр труб; – Определите производительность насоса;
- Рассчитайте сопротивление системы.

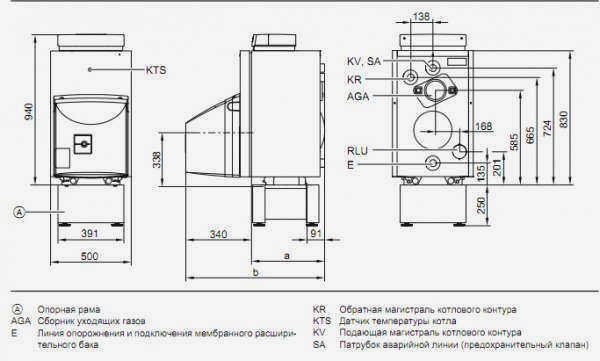

Фото 3: Чертеж газового котла. Показаны размеры прибора и его компонентов.

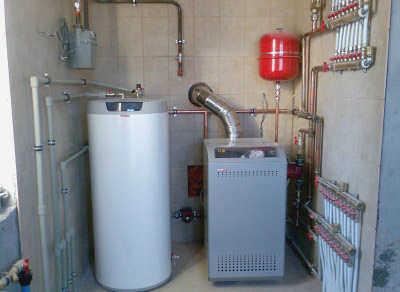

Виды газового отопления в частном доме
В зависимости от типа газоснабжения существуют
- системы с магистральным природным газом;
- со сжиженным газом в баллонах или в газовом контейнере.
Первый вариант является одним из самых экономичных видов отопления. Второй вариант обходится владельцам в несколько раз дороже (по данным одного источника, в пять раз.).
При подключении магистрального газа необходимо заказать проект газификации и пройти процесс согласования с регулирующими органами.
Газ подключается непосредственно к приборам в доме. Газ подается непрерывно и автоматически.
Отопление с помощью газового баллона или резервуара означает, что вы должны сами подавать газ. Баллоны необходимо постоянно менять (каждые 2-3 дня).. Газгольдер (частное газовое хранилище) позволяет создать более автоматизированную систему, так как закачка газа в него может производиться раз в полгода или год.
В целом, стоимость газгольдера и газа для него сделает отопление в несколько раз дороже. Но благодаря генератору такая система автономна, не зависит от газопровода и может выдерживать длительные отключения электроэнергии.
Объем газгольдера составляет 2-3 куб. м. достаточно для отопления дома площадью около 150 кв. m.Здание площадью 300 кв. м. 300 кв. m. потребует значительно большего объема (по некоторым данным до 9 кубических литров).
Преимущества
К преимуществам данного вида отопления относятся
- экономичность При использовании сетевого газа;
- эффективность до 95%;
- Возможность обогрева больших домов;
- вариативность Вариативность отопления, так как есть возможность выбора между жидкостной и воздушной версиями;
- Экологичность (продукты сгорания минимально загрязняют окружающую среду);
- автоматизация (система работает независимо от сетевого газа, включая управление и обеспечение специальных режимов отопления в различных помещениях);
- при использовании воздушного отопления отсутствие необходимости в радиаторах и трубах в помещениях;
- широкий спектр дополнительных функцийдля воздушного отопления: очистка и увлажнение, вентиляция, кондиционирование;
- безопасность, обеспечиваемая датчиками;
- система система подключается к контуру горячего водоснабжения дома.
Как повысить энергоэффективность
Безопасность никогда не должна ставиться под угрозу. Если вы решите на чем-то сэкономить, то можете потерять гораздо больше. Например, не проводите газовую трубу в подвал.
Не стоит также экономить на автоматике. В противном случае система может перегреться и привести к разрыву трубы. Отсутствие циркуляции воды может привести к аварии. Поэтому система автоматизации должна обеспечивать управление насосом, фильтром и термостатом.
Можно сэкономить на теплоносителе, подаваемом в радиаторы, без потери температуры. Это можно сделать, утеплив стены и окна, заделав щели. Экономия рассчитывается на этапе установки, а не когда машина готова к работе, поскольку после последней пайки уже ничего нельзя изменить.
Другие варианты
Бытовой котел может поставляться в двух других вариантах, когда агрегат получается путем модификации газового котла или плиты. Таким образом, можно значительно сэкономить расходы на установку.
На базе газового котла
Переоборудование предполагает замену форсунки или устройства, отвечающего за сжигание газа, если предполагается использовать сжиженную смесь. Необходимо приобрести атмосферную горелку, подходящую для камеры сгорания. Розжиг монтируется внутри нее.
Для подключения вентиляторной горелки необходимо приобрести дополнительный нагревательный контур. Он состоит из предохранительного контура, расширительного бака и насоса, воздухоотводчика и клапана Маевского. Этот тип горелки стоит дороже, поскольку для него также требуется манометр, автоматический воздухоотводчик и коаксиальный дымоход.
Переделка из газовой плиты
Изготовить такой котел практически невозможно. Существует только один метод: поместить металлический бак на плиту с теплоносителем, который затем будет нагреваться и транспортироваться по трубам к радиаторам. Объем бака зависит исключительно от мощности плиты. Он не превышает 100-150 литров.
Труба обратки приваривается снизу, а труба прямой подачи подключается сверху. Теплая вода поднимается вверх и поступает к радиаторам. Холодная жидкость возвращается через нижнюю трубу.
Это самодельное устройство не требует предохранительного клапана и воздухоотводчика, так как излишки воды в виде пара выходят через неплотно закрытую крышку бака.
Газовый котел можно собрать самостоятельно. Просто следуйте точным инструкциям и помните о мерах предосторожности. Не забудьте получить разрешение газовой мастерской перед подключением.
