Простой греющий кабель для водопроводных труб своими руками, выбор и подключение кабеля

Почти ни один вид человеческой деятельности не может обойтись без электричества, и отопление – один из них. Более того, в этой области – он впереди планеты всей, так как большинство электрических нагревательных приборов имеют один из самых высоких КПД, благодаря отсутствию промежуточных процессов и так называемых теплоносителей. Одним из таких нагревательных элементов является греющий кабель для водопроводных труб. В этой статье мы расскажем вам, что такое греющий кабель, как его установить и даже как сделать своими руками.

Принцип его работы основан на нагревании проводника путем пропускания через него электрического тока. Чем больше сопротивление, тем выше температура. Очевидно, что, регулируя длину, ширину и толщину резистора и материала проводника (резистива), мы можем получить различные температуры нагрева и, таким образом, различные рабочие характеристики нагревательного устройства. Кроме того, мы можем регулировать параметры электрического тока, подаваемого на резистор, и таким образом использовать различные трансформаторы, терморегуляторы, реле и т.д., что снижает эффективность системы, но экономит ресурсы благодаря максимально точному подбору ее рабочих параметров.

Применение и классификация нагревательных кабелей

Чистые нагревательные кабели чаще всего используются зимой для обогрева систем водоснабжения, подверженных риску замерзания, а также для систем водоотвода и антиобледенительных ступеней на крыльцах, крышах, водостоках и т.д.

Различные нагревательные кабели используются для разных задач. Они также подразделяются по принципу действия и вариантам конструкции:

1. Резисторы делятся по типу конструкции на:

• Одножильные, в которых жила подключается к сети двумя своими концами;

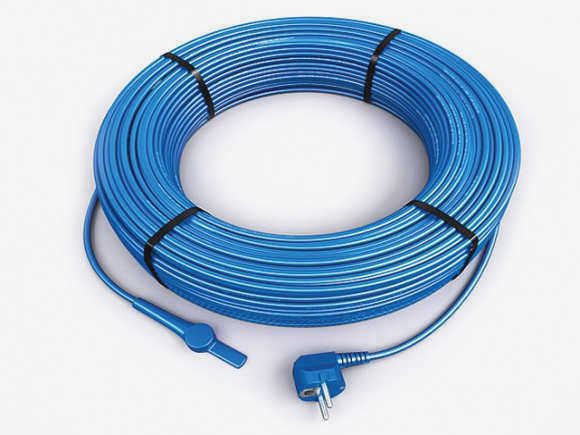

• Двухжильные, в которых одна жила нагревается, а другая подключается; на конце такого кабеля установлена вилка.

2 Саморегулирующиеся кабели различают по:

• Тип матрицы (полиолефин и фторопласт);
• Тип оболочки;
• Теплоотдачей (от 6 Вт/м до 100 Вт/м).

3. зонированные кабели в нашей стране встречаются крайне редко, так как производятся в США и Великобритании.

4. бронированные, по сути резистивные кабели (также одно- или двужильные), имеют защитную оплетку, что позволяет использовать их в водостоках без кабелей, и являются единственными, которые можно прокладывать непосредственно по бетону.

Резистивные кабели предназначены для конкретного участка обогреваемой трубы и практически не используются на крышах и водостоках, поскольку имеют одинаковую температуру нагрева по всей длине и их крайне сложно приспособить к изменяющимся условиям эксплуатации. Однако прогнозируемое исчезновение этого типа греющего кабеля для водопроводных труб представляется явно преждевременным, поскольку они гораздо дешевле саморегулирующихся кабелей и в сочетании с теми же терморегуляторами способны справиться с определенным кругом задач.

Кроме того, этот тип греющего кабеля поддается изготовлению своими руками, что еще больше снижает стоимость системы в целом для решения тех же задач.

Незамерзающий водопровод 2 идеи с греющим кабелем

Иногда нет возможности проложить водопроводные трубы на оптимальной глубине, чтобы предотвратить их замерзание зимой.

В этом случае для предотвращения замерзания внутри трубы можно использовать греющий кабель.

Вы можете купить его в магазине или сделать самостоятельно. В этой статье мы рассмотрим второй вариант.

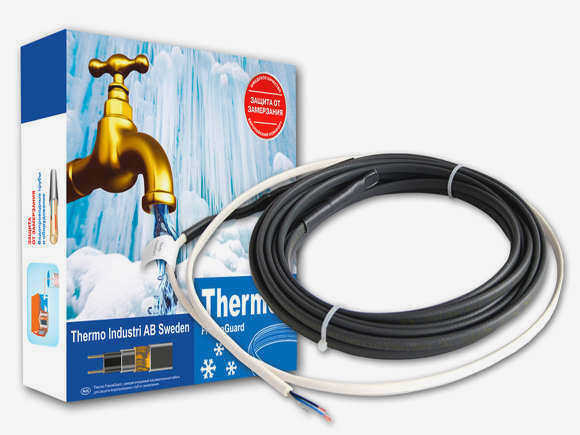

Если у вас есть деньги, вы можете купить готовый греющий кабель в красивой упаковке и с электрической вилкой. Однако имейте в виду, что хороший кабель будет стоить хороших денег, а "дешевые" варианты вряд ли оправдают ожидания.

• Полевой кабель P-274M;
• понижающий трансформатор напряжения с выходом 12/24 В;
• клейкая лента.
• Клейкая лента для фиксации кабеля на месте;
• трубная изоляция.

Основные этапы

Для изготовления нагревательного кабеля для дома мы будем использовать полипропиленовый обмоточный полевой кабель, который выдерживает температуру до +65 градусов Цельсия. Этот кабель стоит гораздо дешевле, чем готовые решения в магазинах.

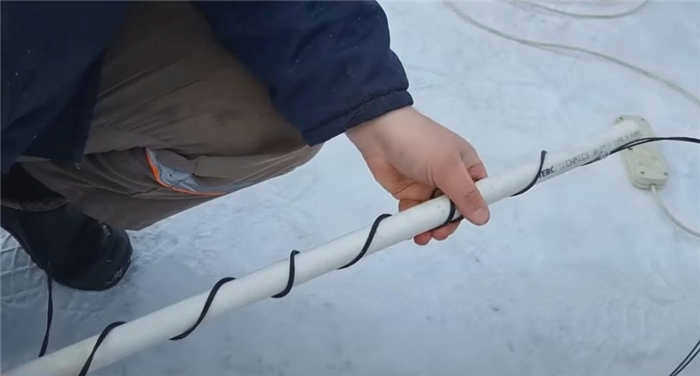

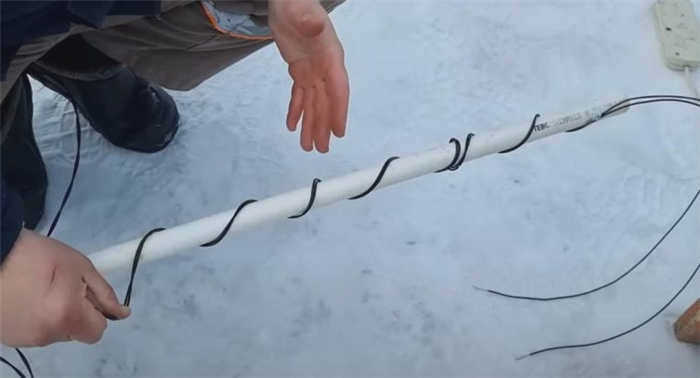

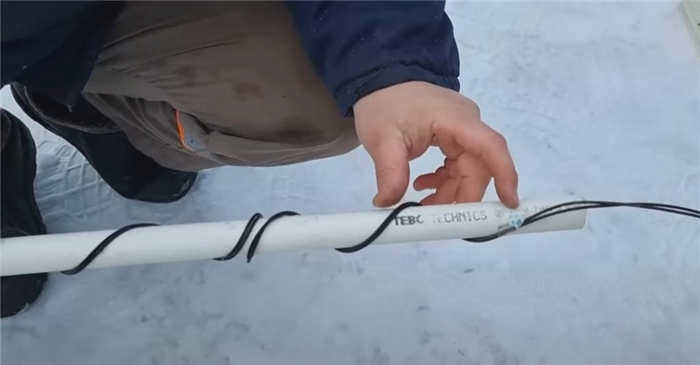

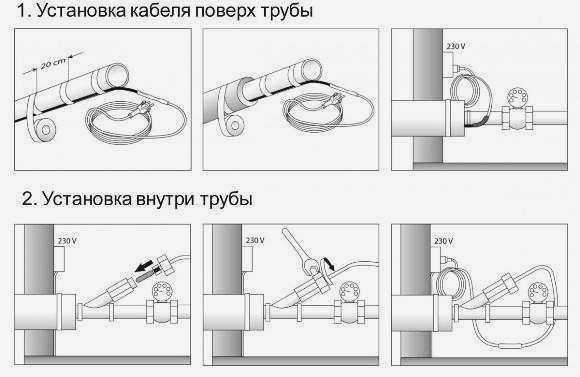

Обмотайте металлическую или пластиковую водопроводную трубу подготовленным кабелем П-274М.

Вы можете намотать его в бухты или просто протянуть два провода вдоль трубы. Разница невелика.

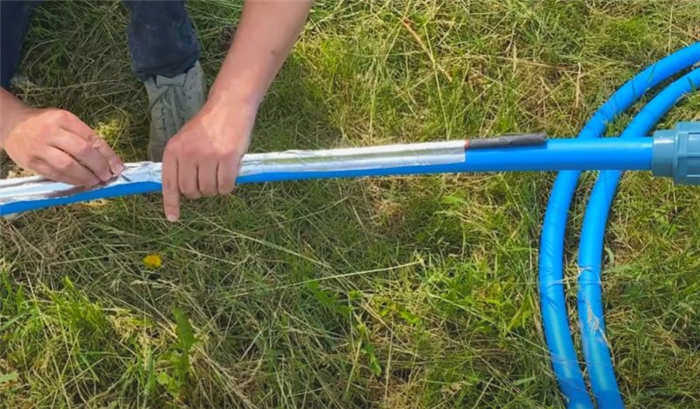

Прикрепите кабель к трубе куском изоленты.

Как сделать морозоустойчивую водопроводную трубу

Классический вариант утепления водопроводных труб не гарантирует, что трубы переживут зиму. Только потому, что вы еще не знаете, насколько сильными будут январские и февральские морозы и на какую глубину промерзнет земля. Можно, конечно, попытаться закопать водопроводные трубы глубже или лучше их изолировать. Однако это потребует дополнительных работ, и результат не всегда будет соответствовать ожиданиям.

Автор YouTube-канала "MIKHALYCH" поделился своим способом защиты водопроводной системы от замерзания.

Как сделать водопроводную систему незамерзающей

Для обогрева труб автор рекомендует приобрести электрический нагревательный кабель, который часто используется в теплых полах, а также для обогрева крыш и тротуаров.

Сразу следует отметить, что это не обычный электрический кабель, а саморегулирующийся кабель.

Кабель состоит из двух медных проводников, которые расположены в объеме матрицы, представляющей собой экструдированный полупроводниковый материал. Особенностью такого электрического кабеля является то, что он способен регулировать мощность нагрева в зависимости от текущей температуры окружающей среды.

Примечание: его можно подключать только при экстремально низких температурах, когда существует риск замерзания водопроводной трубы.

Подготовка электрического кабеля

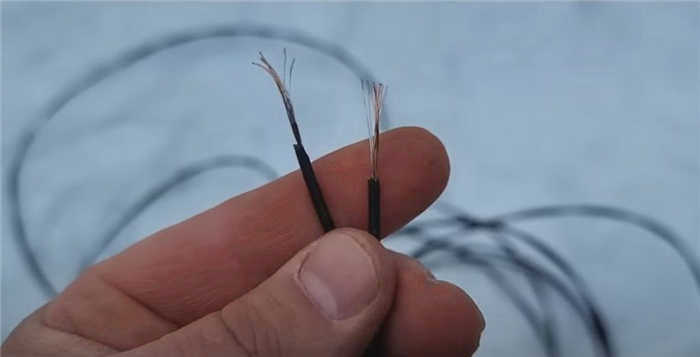

1. Выберите одну сторону кабеля на расстоянии 3 см от края и срежьте верхнюю изоляцию с помощью ножа для писем;
2. Под изоляцией находится оплетка из луженой меди, которую также необходимо удалить;
3. Под оплеткой находится еще один слой изоляции – не снимайте его полностью, просто откусите одну часть (слева или справа) кусачками.
