Установим клеммную колодку питания. Плюсовой провод будет подключен к свободному концу индукционной катушки, а минусовой – к перемычке между правыми ножками транзисторов.

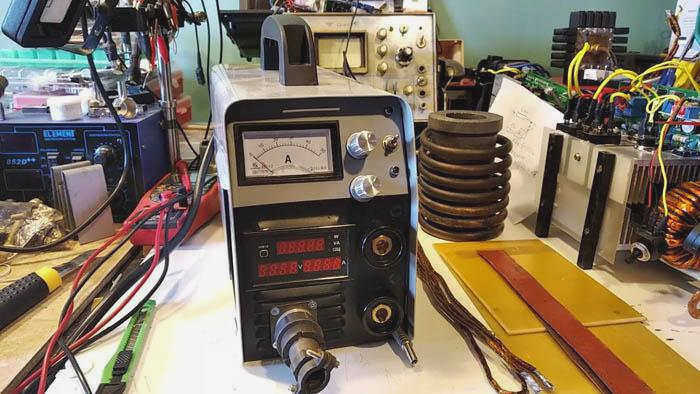

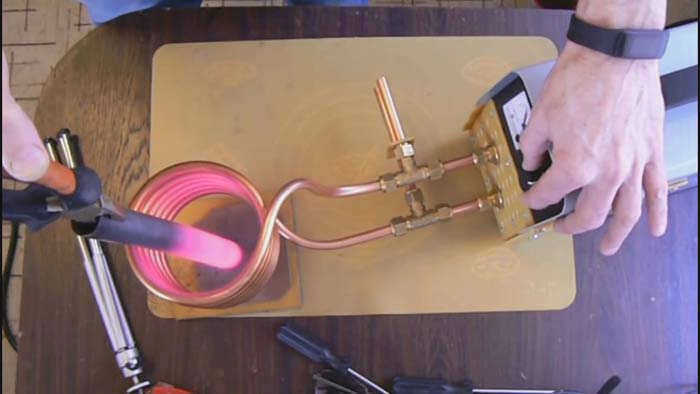

Как сделать индукционный нагреватель из сварочного инвертора
ОБОРУДОВАНИЕ
10 минут чтения
Индукционный нагреватель из сварочного инвертора – это очень эффективная и несложная внутренняя конструкция. Если вы хотите сделать свой собственный индукционный нагреватель, то это хорошая альтернатива.
Описание самодельного индукционного нагревателя
Нагревательные приборы, работающие по принципу индукции, быстро набирают популярность. Это объясняется их практически бесшумной работой, эффективным обогревом окружающей среды и повышенной безопасностью по сравнению с системами, работающими на топливе.
Конструкция бытового прибора
Бытовой прибор состоит из следующих частей:
- Нагревательный элемент. Это трубка из металла или пластика, которая скрыта внутри индуктивного элемента и содержит теплоноситель.
- Альтернатор (генератор). Это устройство необходимо для повышения частоты бытовой электросети. Это делает их выше стандартной частоты 50 Гц.
- Индукционная катушка. Индукционная катушка – это цилиндрическая катушка из проволоки, которая генерирует электромагнитное поле.
Применение
Принцип индукции широко используется в таких областях человеческой деятельности:
- Металлургия. Технология используется для плавки металлических изделий.
- В бытовой сфере. Приготовление пищи, нагрев воды или обогрев частной собственности с помощью обогревателей.
- В некоторых отраслях промышленности. Метод используется при эксплуатации индукционных печей быстрого нагрева.

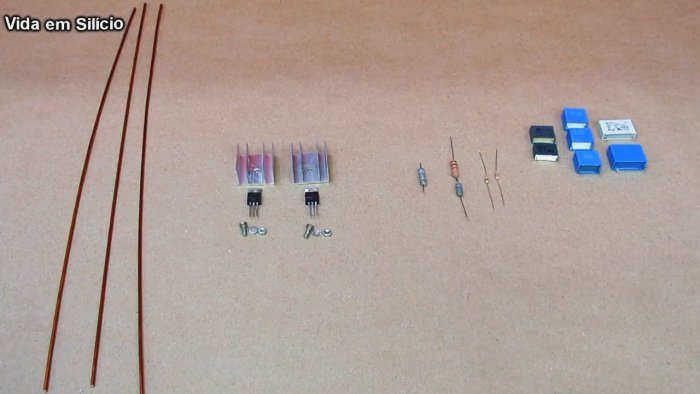

Материалы:

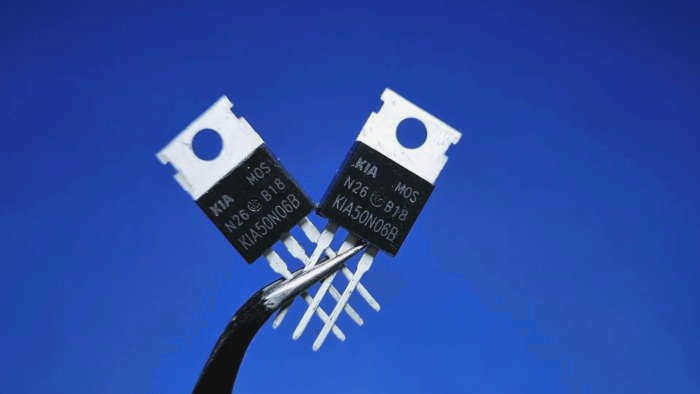

- Транзисторы 50N06 – 2 шт. – http://ali.pub/5coyjc
- резисторы 10 кОм – 2 шт; резисторы 2 Вт 220 Ом – 2 шт. – http://ali.pub/5cozok
- выпрямительные диоды 1N4007 – 2 шт. – http://ali.pub/5coyp6
- катушка 100 мкГн – http://ali.pub/5cozji
- алюминиевый теплоотвод;
- индуктивный конденсатор 0,33 мкФ 1200 В – http://ali.pub/5coyyb
- источник питания 12 В – http://alii.pub/6bjw5c

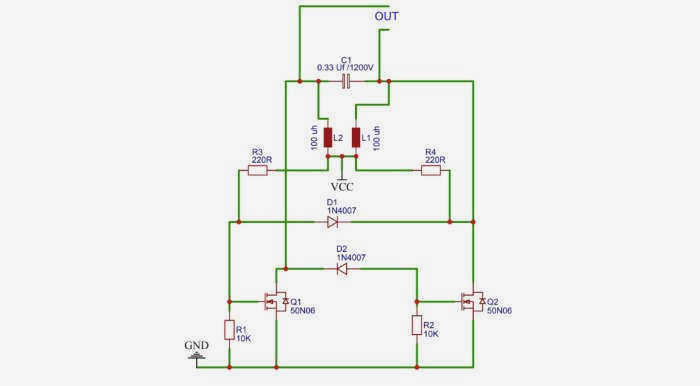

Схема индукционного нагревателя:
Процесс создания индукционного нагревателя

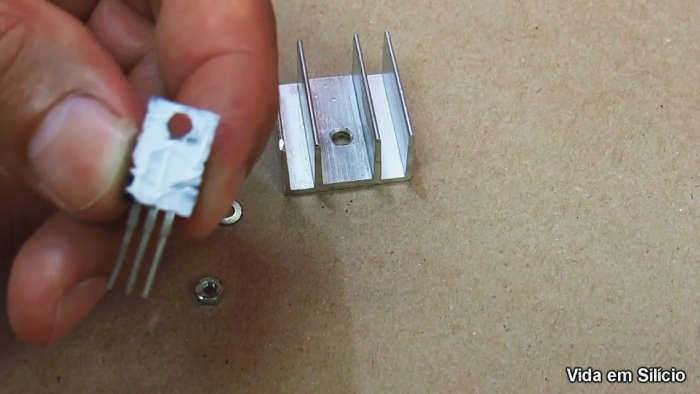

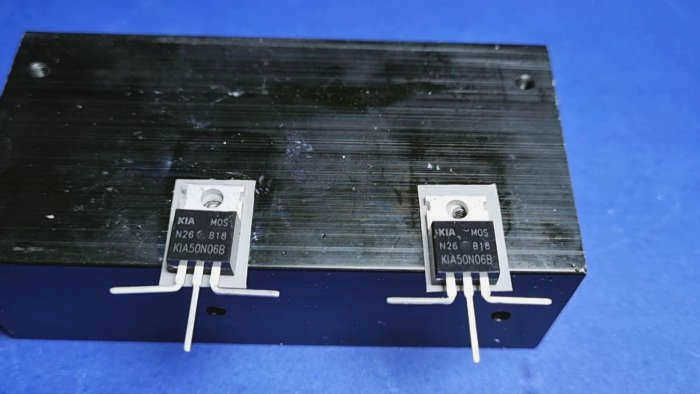

Два транзистора 50N06 должны быть прикручены к алюминиевому радиатору, который служит основанием устройства.
Для этого используются распорки и винты с диэлектрическими втулками. Сразу же торцевые ножки транзисторов отгибаются в сторону.

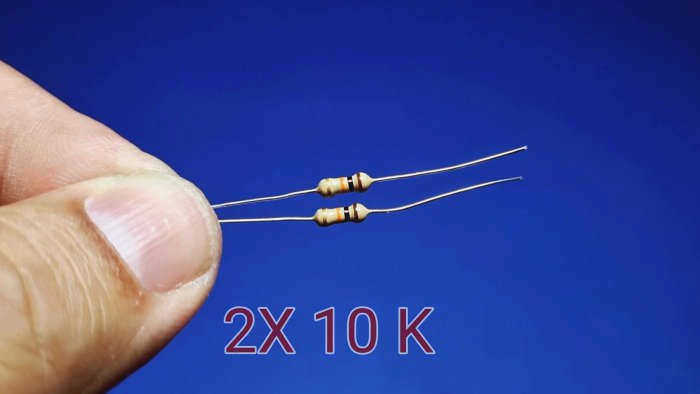

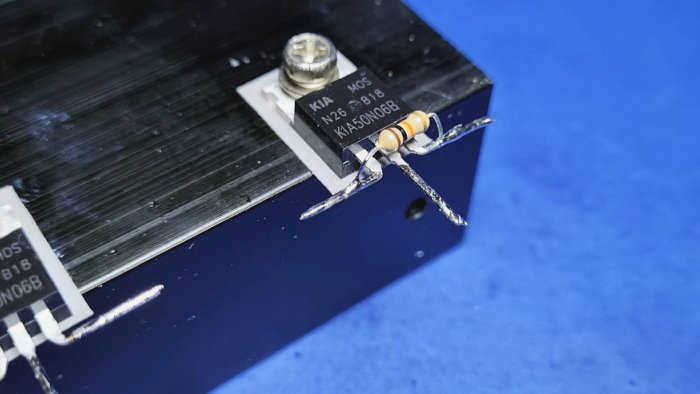

Оловом покрывают контакты транзисторов. Затем припаяйте резисторы 10 кОм между крайними ножками.

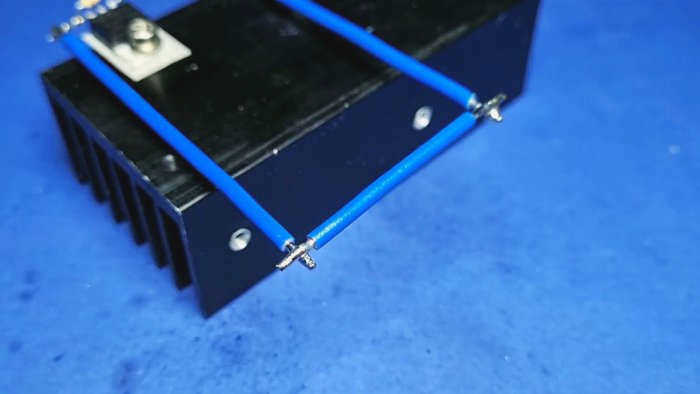

Припаяйте провод к третьей ножке транзисторов и соедините концы перемычкой.
Затем возьмите выпрямительный диод 1N4007 и припаяйте его к средней ножке первого транзистора и первой ножке второго транзистора, как показано на фото.
Как сделать простой индукционный нагреватель
Индукционный нагреватель – это устройство, использующее магнитные свойства металлов. Его очень легко сделать своими руками. Устройство будет полезно не только для изучения основ электротехники, но и для практических целей, например, для закалки деталей. С небольшими изменениями его можно использовать для сборки домашнего обогревателя.
Процесс сборки индукционного нагревателя

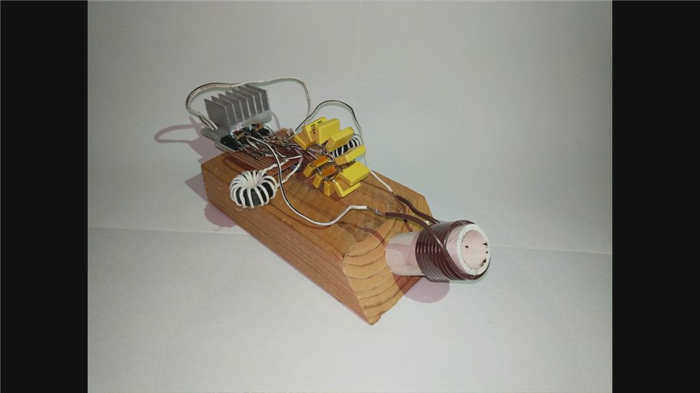

Схема довольно простая, поэтому мы соберем ее навесным способом. Затем мы прикрепим все детали к небольшому деревянному бруску.
Давайте подготовим детали. Если у вас нет резисторов нужного размера, вы можете соединить два последовательно.
Помните! Когда резисторы соединены последовательно, их мощность остается одинаковой. Заменяя R3 или R4 несколькими резисторами, убедитесь, что все детали имеют необходимую рассеиваемую мощность.

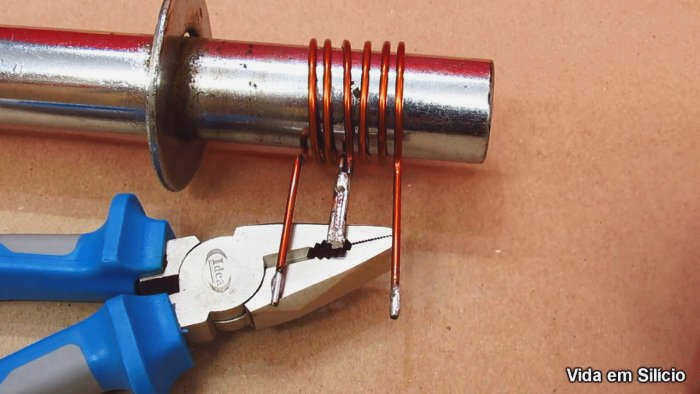

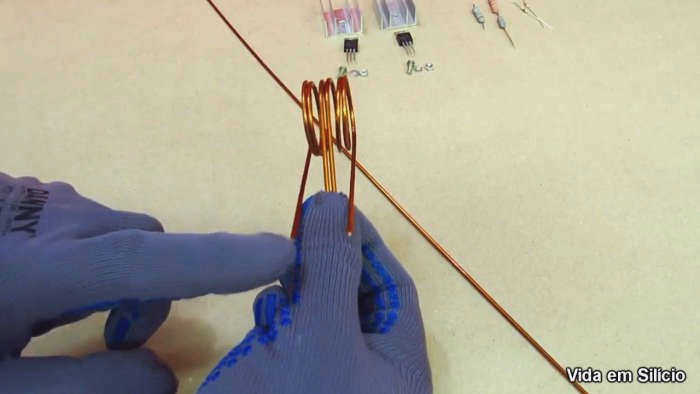

Сделайте индуктор. Намотайте 3 витка медной проволоки на гладкий стальной стержень диаметром 70 мм, оставив на концах прямые полосы для проводов. Сделайте две такие катушки.
Припаяйте провода двух катушек вместе, чтобы образовалась общая точка.

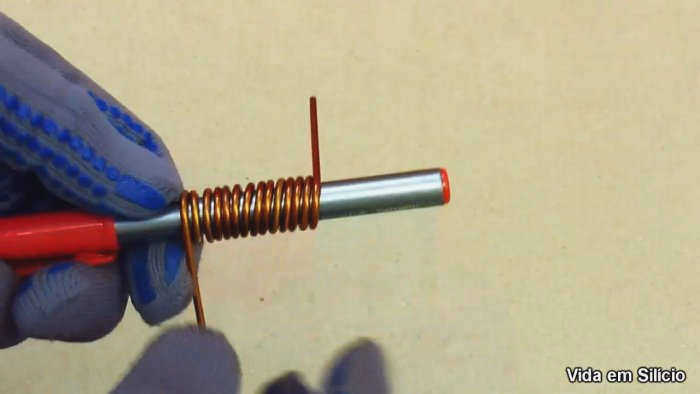

Для изготовления индукционной катушки L1 вам понадобится более тонкий стержень диаметром 20-25 мм. Намотаем 10 витков провода. Чтобы облегчить монтаж, сделаем это так, чтобы провода шли в противоположных направлениях.
Установим транзисторы на радиаторы и смажем внутреннюю поверхность корпуса теплопроводящей пастой.
Шаг 8: Сборка устройства

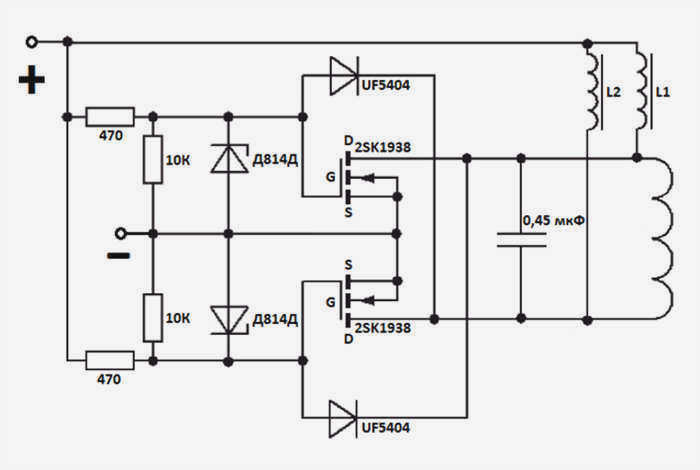

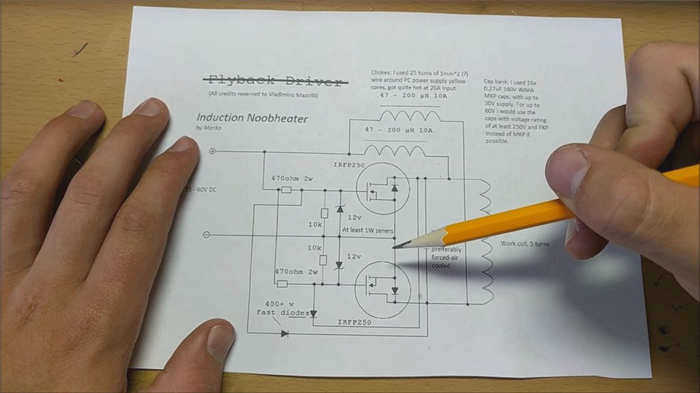

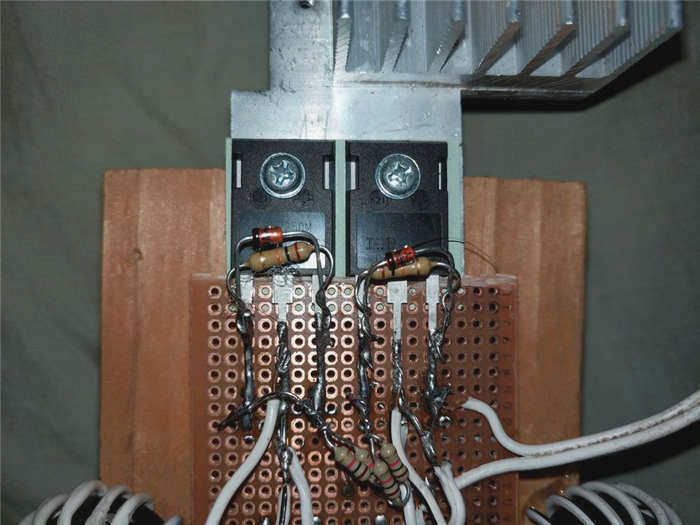

Чтобы собрать контроллер ZVS, следуйте прилагаемой схеме. Сначала я взял диод Зенера и соединил его с резистором 10K. Эта пара компонентов может быть припаяна непосредственно между стоком и истоком транзистора ZVS. Убедитесь, что диод Зенера обращен к стоку. Затем припаяйте транзисторы МДП к печатной плате, используя контактные отверстия. В нижней части платы припаяйте два быстрых диода между затвором и стоком каждого транзистора.
Убедитесь, что белая линия направлена в сторону затвора (рис. 2). Затем подключите плюс от источника питания к стокам обоих транзисторов с помощью 2 резисторов 220 Ом. Заземлите оба источника. Припаяйте рабочую катушку и блок конденсаторов параллельно друг другу, затем припаяйте каждый конец к разным затворам. Наконец, подайте ток на затворы транзисторов через 2 дросселя по 50 мкГн. Они могут иметь тороидальный сердечник с 10 витками провода. Теперь схема готова к использованию.
Шаг 10: Эксплуатационная проверка

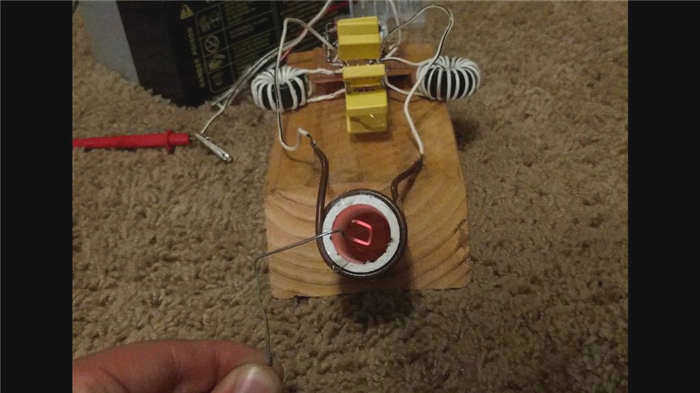

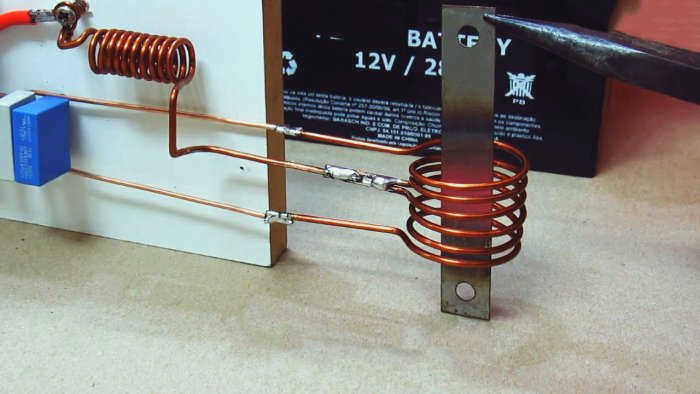

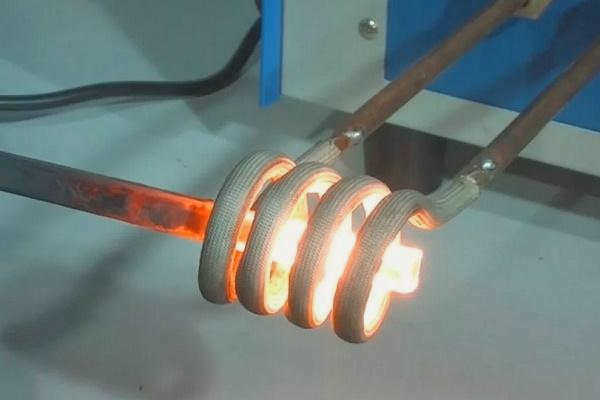

Чтобы включить нагреватель, просто подключите его к источнику питания. Затем поместите предмет, который вы хотите нагреть, в центр катушки. Он должен начать нагреваться. Мой обогреватель нагрел скрепку до красного цвета за 10 секунд. Более крупные предметы, такие как гвозди, нагревались за 30 секунд. В процессе нагрева потребляемый ток увеличился примерно на 2 ампера. Этот обогреватель можно использовать не только для развлечения.
Он не производит копоти или дыма после использования и работает даже на изолированных металлических объектах, таких как газовые абсорберы в вакуумных трубках. Он также безопасен для людей – с вашим пальцем ничего не случится, если вы поместите его внутрь рабочей спирали. Однако вы можете обжечься о нагретый предмет.
Спасибо за чтение!
