Как самостоятельно собрать коллектор для напольного отопления
Теплый пол – это не дешевое предложение. Чтобы воспользоваться всеми преимуществами напольного отопления, домовладельцу приходится нести расходы на покупку больших метров труб, их монтаж и цементную стяжку. Сэкономить на этом не получится, но собрать самый дорогой узел системы – коллектор теплого пола – своими руками вполне возможно. Давайте рассмотрим варианты домашних распределительных коллекторов и то, как их можно сделать самостоятельно.
Создание коллектора заводского изготовления

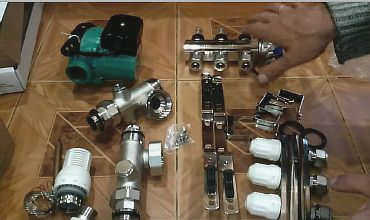

Чтобы сэкономить на цене отопительного оборудования и сделать коллектор самостоятельно, важно понимать, из чего состоит заводская продукция. В комплект входят следующие детали:
- Распределительный элемент для подключения линии подачи с 2 или более отводами, оснащенный евроразъемами (трубными фитингами). В большинстве случаев оснащен прозрачными колбами, на которых можно увидеть расход теплоносителя в каждом контуре (ротаметры).
- То же самое относится и к подключению к обратному трубопроводу. Вместо расходомеров предлагаются термостатические клапаны, которые могут управляться вручную с помощью сервоприводов или термостатической головки RTL. Принцип их работы прост: при нажатии на подпружиненный шток проходное сечение сужается, и поток воды через элемент уменьшается.
- Автоматические воздушные клапаны, установленные отдельно на подающем и обратном коллекторах.
- Краны с пробками для слива и заполнения контуров теплоносителем.
- Термометры, регистрирующие общую температуру подачи и обратки.
- Запорные шаровые краны и крепежные кронштейны.
Для справки. В продаже имеются коллекторы с ротаметрами на обратной линии и термостатическими клапанами для регулирования подачи. Изменение разводки не влияет на отопительные контуры.
Приобретая коллектор, вы можете изменить комплектацию в соответствии с вашим бюджетом и подключением к котлу. Например, можно купить коллектор без ротаметров, поставить один термометр вместо двух или поместить устройство в шкаф управления.
Заводские комплекты сделаны таким образом, что коллектор для теплого пола можно легко и быстро собрать своими руками. Оцените сами: компоненты коллектора уже укомплектованы, их нужно только подключить к отопительным контурам и аксессуарам в соответствии с электрической схемой. О том, как это правильно сделать, вы можете узнать из видео ниже:
Работа коллектора для напольного отопления
Коллектор является компонентом смесительного и распределительного узла; без него система отопления не может функционировать должным образом. Его назначение заключается в следующем:
- распределять теплоноситель;
- управление уровнем теплоносителя.
Суть узла заключается в смешивании охлаждающей жидкости из разных систем отопления и имеющих разные уровни нагрева (теплый пол, радиатор). После смешивания жидкости до температуры, необходимой для подогрева пола, она направляется в отопительные контуры. Пройдя через пол, поток охлажденной воды подается в коллектор, где смешивается с горячей водой и направляется обратно в пол.
Объем потока – горячей и холодной воды – регулируется клапанами. Они контролируются датчиками температуры.
Такой принцип работы обеспечивает Стабильный и равномерный обогрев помещений..
Система
Коллектор состоит из двух частей – подачи и возврата. Основой каждой части является большая труба с резьбовыми выходами с каждой стороны. Их количество варьируется и выбирается в зависимости от количества контуров пола.
Основные компоненты коллектора включают:
- клапаны – двухходовые или трехходовые;
- запорные и балансировочные клапаны
- датчик температуры
- манометр
- насос для циркуляции воды
- воздухоотводчик;
- тройники и фитинги.
Типы и принцип работы
Коллекторы различаются по материалу, из которого они изготовлены – латунь, пластик или нержавеющая сталь. А также по типу клапана:
- Двухходовые – характерной особенностью конструкции является непрерывный нагрев теплоносителя. Нагретая вода подается непрерывно, а запорный клапан регулирует ее объем. В результате площадь прогревается равномерно и перегрев системы невозможен. Однако такая модель не подходит для помещений площадью более 200 м2.
- С трехходовым – универсальное оборудование, рекомендованное для больших помещений. Технология допускает установку с сервоприводом (подробнее о сервоприводах) и различные варианты автоматизации. Клапан способен создавать оптимальное рабочее давление и регулировать уровень температуры и количество теплоносителя.
Типы
Существует четыре типа коллекторов:
- Простой – труба с запорным вентилем, имеющая внутреннюю и наружную резьбу. Это недорогая модель, но не имеет функции регулирования системы. Для установки этого типа коллектора на напольное отопление требуются дополнительные компоненты.
- Оснащенный вентильными выходами для регулирования и вентилями для соединения контуров – китайское устройство. Нередко конструкция протекает, но ремонт прост, достаточно заменить прокладку. Расстояние между подающей и обратной трубой не соответствует евростандартам, поэтому требуются различные приспособления.
- С регулирующими кранами и евроконусами – дорогая модель. Шаровых кранов нет, но есть штуцеры и регулировочные вентили, на которые можно установить электропривод для регулирования температуры в сети.
- С расходомерами – они располагаются на подающей трубе коллектора, а на обратной трубе имеются патрубки для исполнительных механизмов. Такое устройство предназначено для напольного отопления с разной длиной контуров, наличие расходомеров позволяет регулировать объем теплоносителя в каждом контуре.
Конструкция коллекторной коробки

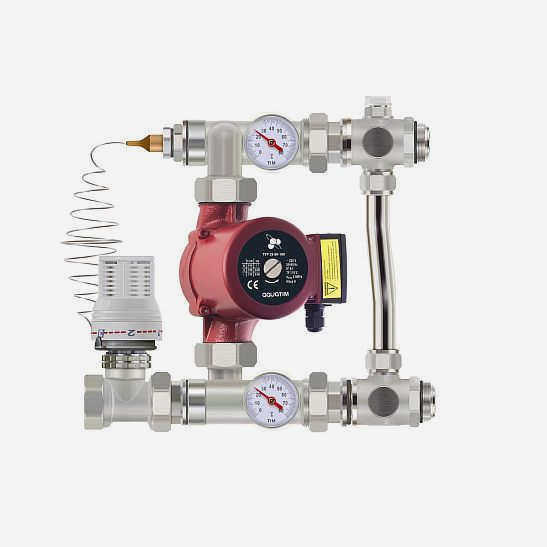

Коллекторная коробка – это конструкция, содержащая узел насоса и смесителя и узел коллектора.
Именно насос закачивает в систему разбавленную до необходимой степени жидкость. Двигаясь по трубам, она отдает тепло в помещение и, охлаждаясь, возвращается в смесительный узел.
Температура регулируется балансировочными клапанами, которые также регулируют поток стоков в трубах. Чтобы обогреть небольшое помещение, откройте запорный клапан; если помещение маленькое, закройте его.
Этот коллекторный контур напольного отопления оснащен термоголовкой, которая отвечает за уровень температуры в системе. Она открывает или закрывает перепускной клапан горячей воды. Когда поток теплоносителя прекращается, перепускной клапан открывается, и жидкость течет через свободный байпас.
В простых трубопроводных системах температура регулируется вручную. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получает сигнал от термостата об уровне температуры в помещении и, исходя из этого значения, открывает или закрывает заслонку обратного коллектора, тем самым регулируя циркуляцию воды в полу.
Основными особенностями насосно-смесительного узла являются:
- Рабочее давление – максимум 10 бар;
- Температурный уровень – +90 градусов (максимум);
- Температурный диапазон – от 20 до 60 градусов.
Коллекторная коробка
Коллекторный блок оснащен устройством, отвечающим за регулирование потока воды, поступающей в систему напольного отопления и выходящей из нее.
- Диаметр изделия – 1 или 1,25 дюйма;
- количество выходов – от 3 до 12;
- давление (рабочее значение) – 10 бар;
- максимальный уровень нагрева теплоносителя – +100 градусов.
Из чего может быть изготовлен коллектор
Стандартные коллекторы для напольного отопления изготавливаются из различных материалов: полипропилена, стали и различных сплавов. Металлические компоненты являются наиболее популярными благодаря своему качеству, долговечности и надежности.
Имеются отдельные полипропиленовые отводы, которые можно комбинировать для создания коллекторов различных размеров. То же самое относится и к латунным компонентам.
Если коллектор для напольного отопления не подлежит заводской сборке, можно использовать отрезки труб, тройники и другие части отопительной сети. Для этого подходят стальные трубы большого диаметра, в которые вставляются патрубки. Также можно использовать полипропиленовые тройники, которые соединяются вместе с помощью обрезков труб. При этом получается гребенка нужного размера и свойств.

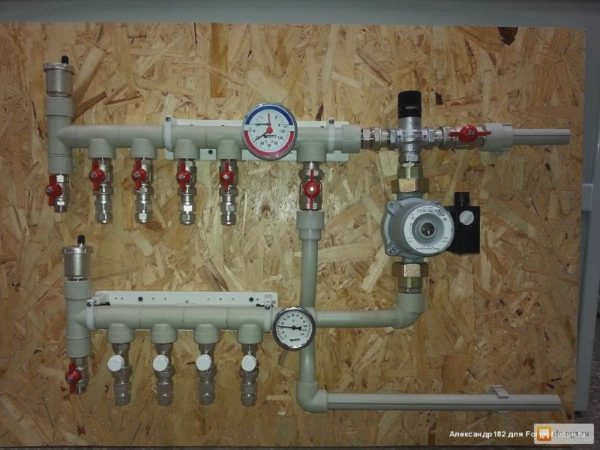

Коллектор из полипропилена.
Изготовление коллектора самостоятельно
Если вы решили собрать коллектор для напольного отопления самостоятельно, вам необходимо иметь определенный опыт и понимание устройства систем отопления. Прежде всего, необходимо ознакомиться с принципом работы и задачей коллекторов, после чего следует грамотные расчеты и непосредственное изготовление.
Расчеты
Коллектор для напольного отопления подбирается в соответствии с особенностями системы. Первым шагом является расчет и выбор сечения труб. Перед началом производства необходимо
- Определить, из каких ветвей будет состоять система напольного отопления и их характеристики, используя предварительно разработанную схему.
- Рассчитайте все рабочие параметры системы: температуру горячей воды, поступающей в коллектор, расход теплоносителя через все ветви напольного отопления и расположение секций.
- Важно выяснить, будут ли подключены к коллектору другие радиаторы и сколько их будет в дополнение к тем, которые будут подключены к коллектору.
- Выберите систему регулирования и контроля для коллектора.
- Определите положение коллектора, так как от этого зависит конструкция коллектора и расположение патрубков. Это необходимо для того, чтобы коллектор напольного отопления был подключен наилучшим образом.
Для того чтобы создать хороший коллектор, который позволит правильно управлять напольным отоплением в доме, важно уделить особое внимание подбору всех компонентов и деталей. Они должны быть предназначены для работы с такими системами.
Чтобы выбранный коллектор правильно выполнял свою функцию и не создавал дополнительного гидравлического сопротивления потоку и шума, необходимо соблюдать следующее эмпирическое правило: диаметр коллектора должен быть выбран таким образом, чтобы его площадь поперечного сечения была равна или больше площади поперечного сечения всех труб, подсоединенных к устройству. То же самое относится и к коллектору.
