Как видите, автор предлагает установить фильтр между ресивером и компрессором, что не рекомендуется. Дело в том, что пластиковый корпус может просто сломаться при повышении давления. Именно в этом месте следует разместить масло/водоотделитель. Сам фильтр устанавливается на трубе компрессора, через которую забирается воздух.
Самодельный воздушный компрессор
Для изготовления собственного компрессора вам понадобятся:
- 2-литровый огнетушитель;
- автомобильный компрессор;
- выпрямитель на 12 вольт;
- набор различных разъемов.
Главное преимущество этого компрессора в том, что вы можете не только использовать его в мастерской, где, кстати, он занимает очень мало места, но и брать его с собой.
Основные этапы работы

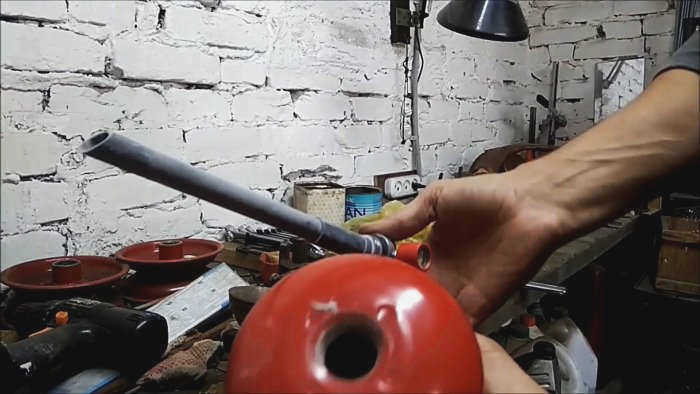

Первым делом вам нужно будет разобрать огнетушитель – удалить все "внутренности", оставив только корпус.

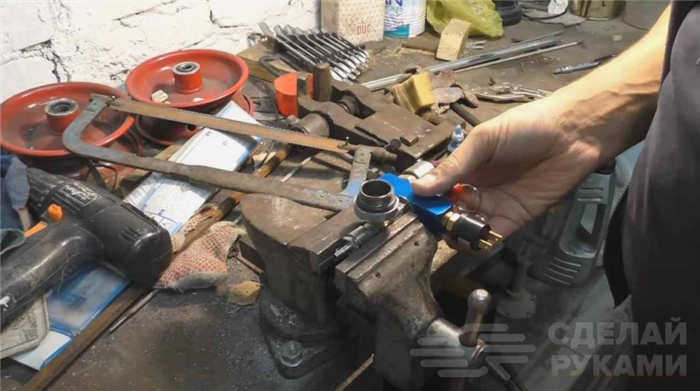

Затем мастер собирает всю фурнитуру воедино. Собранный блок следует прикрутить к корпусу огнетушителя.

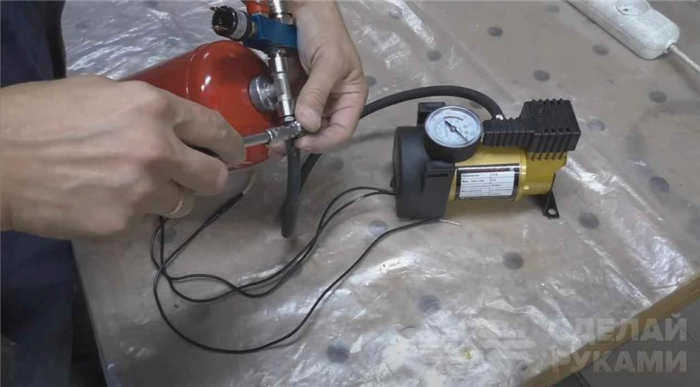

Затем соедините все компоненты конструкции (ресивер от огнетушителя, автомобильный компрессор и выпрямитель) вместе.
Мини-компрессор на 12 вольт из баллона старого огнетушителя
Простой и удобный компрессор с 12-вольтовым электродвигателем можно сделать из старого баллона от огнетушителя.
С помощью такого мини-компрессора можно накачать колесо, сдуть мусор с пола и многое другое.
Первым делом необходимо вылить содержимое баллона огнетушителя, а затем промыть его большим количеством воды. Затем высушите внутренние стенки феном (необязательно использовать строительный фен – можно обойтись и домашним).
Основные этапы

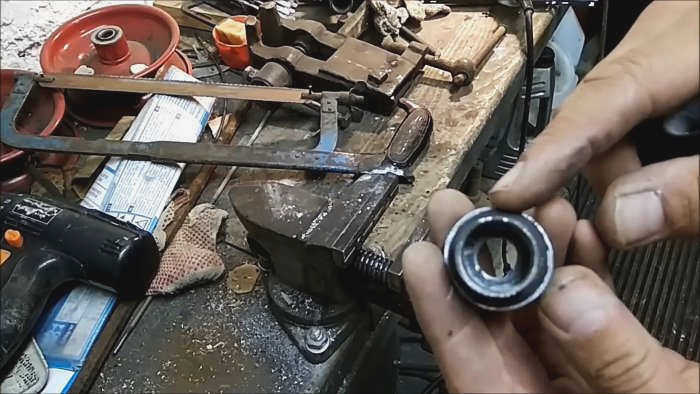

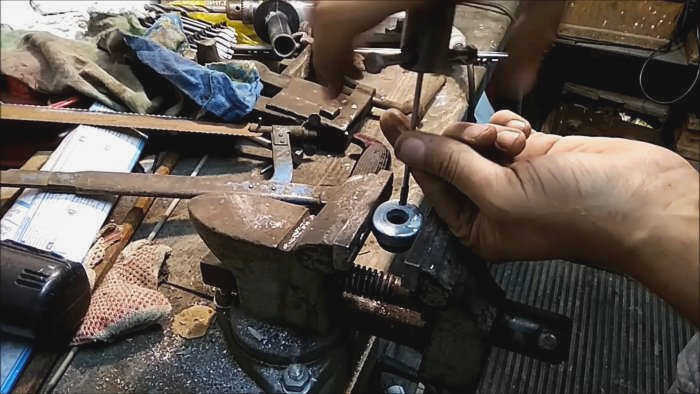

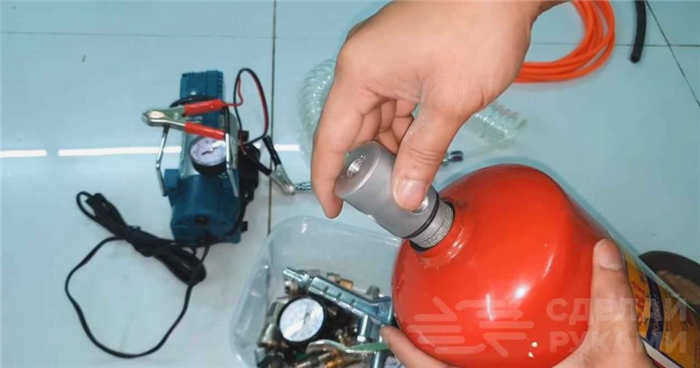

Самодельный алюминиевый переходник, изготовленный на токарном станке, мастер вкручивает в горловину баллона пожаротушения. Затем устанавливаются манометр, фитинги и арматура. Их можно приобрести в магазине.

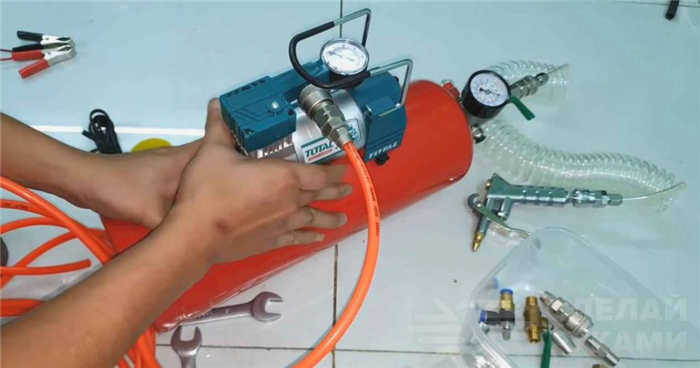

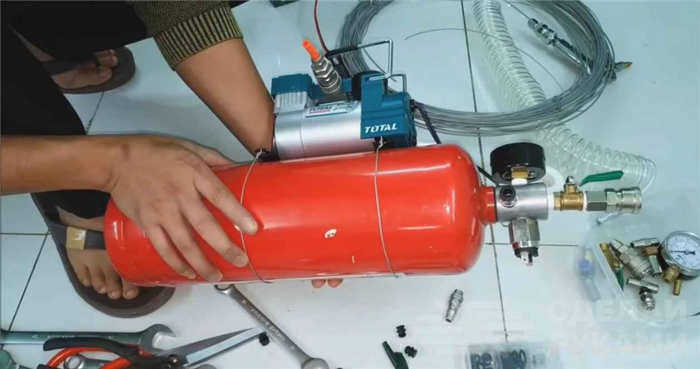

Следующий шаг – подсоединить пистолет с помощью гибкого шланга и установить мотор с компрессором 12 В. Он должен быть установлен поверх баллона огнетушителя.

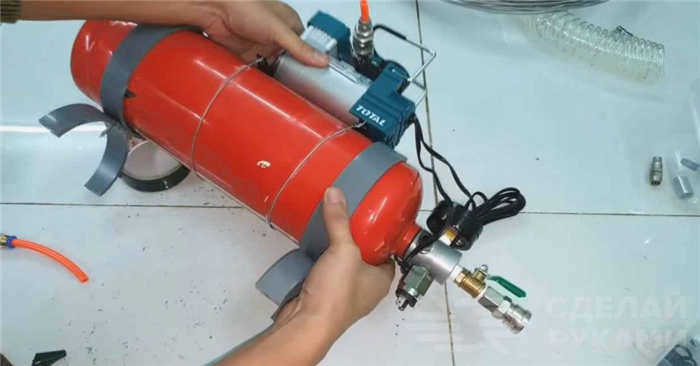

Чтобы закрепить компрессор, мастер сначала использует двусторонний скотч, а затем для большей надежности фиксирует его проволокой. Проволоку необходимо затягивать с усилием, чтобы двигатель не двигался во время работы из-за вибрации.
Далее необходимо будет сделать ножки для мини-компрессора. Для этого умелец использует куски пластиковой канализационной трубы.
Как сделать мощный 4-поршневой мини-компрессор из одноразовых шприцов

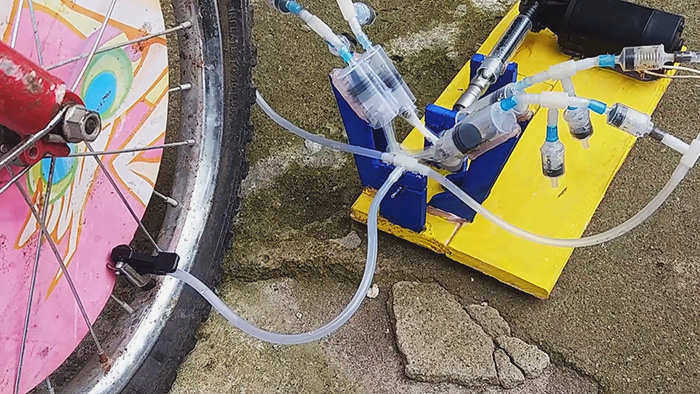

Из использованных одноразовых шприцов и других отходов можно сделать поршневой мини-компрессор, мощности которого хватит для накачивания велосипедных шин. Ценность такого оборудования заключается как в его практической пользе, так и в эстетическом удовольствии от наблюдения за его работой.
Материалы:
- велосипедные спицы;
- деревянная рейка;
- Шприцы 20 см3 – 4 шт;
- Шприцы 5 куб. см – 8 шт;
- Шприцы 2 см3 – 8 шт;
- винты и гайки М3 – 4 шт;
- электродвигатель;
- пружины Biros – 8 шт;
- тройники для аквариумных шлангов – 7 шт;
- аквариумный шланг.

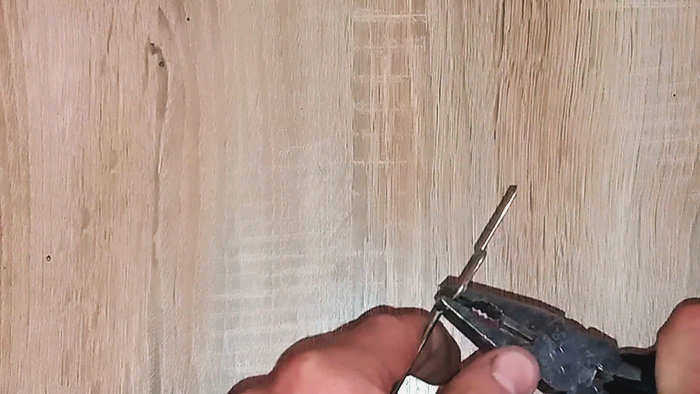

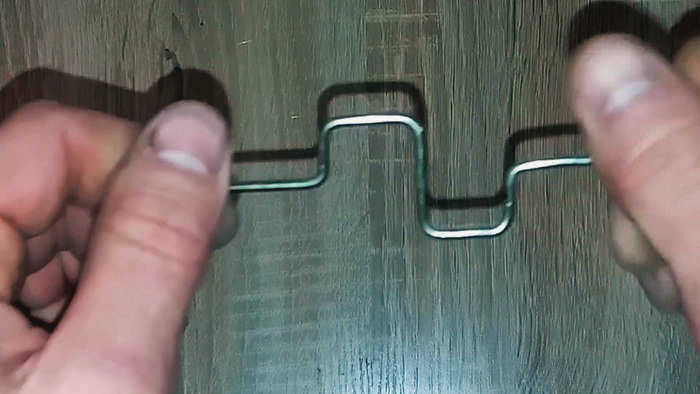

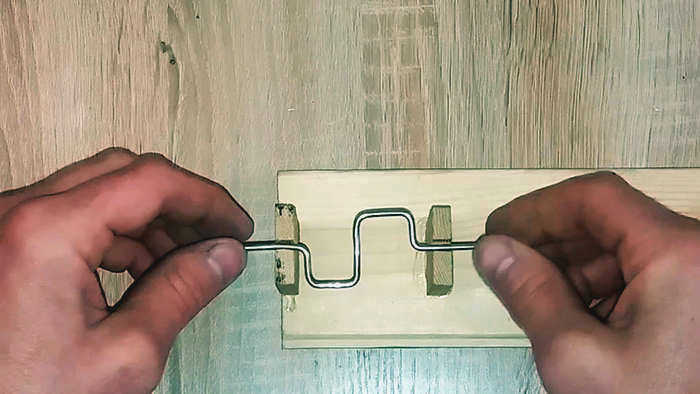

Согните коленчатый вал на 2 части из велосипедной спицы или прочной проволоки.

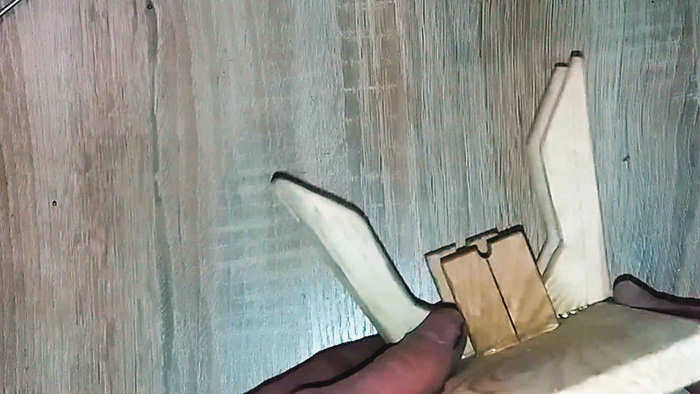

Затем из куска дерева изготавливается рама компрессора.

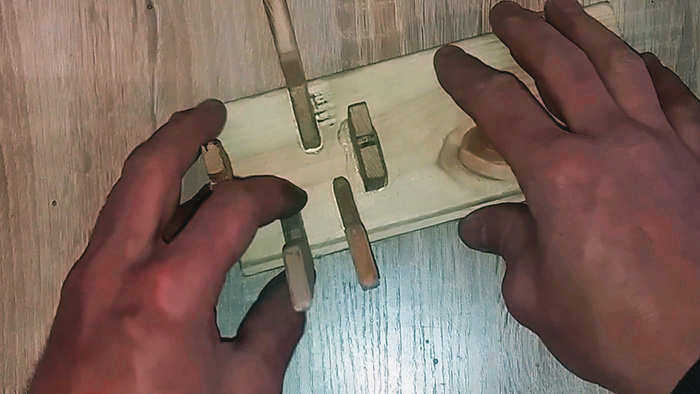

Чтобы закрепить коленчатый вал, к нему приклеивают 2 куска планок с прорезями с помощью термоклея.
Кроме того, для фиксации поршней в ряд приклеиваются 4 ножки. Они должны быть расположены попарно друг напротив друга.

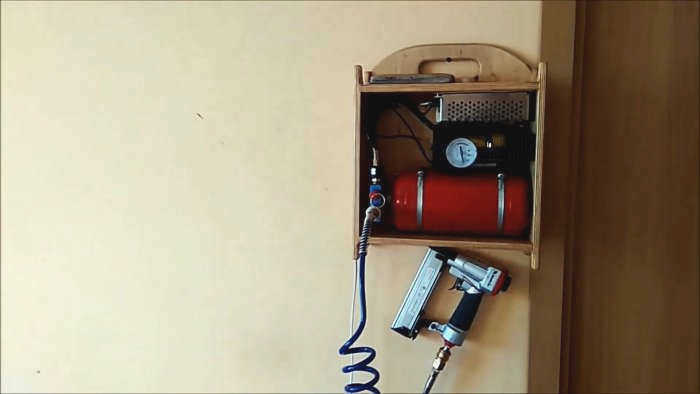

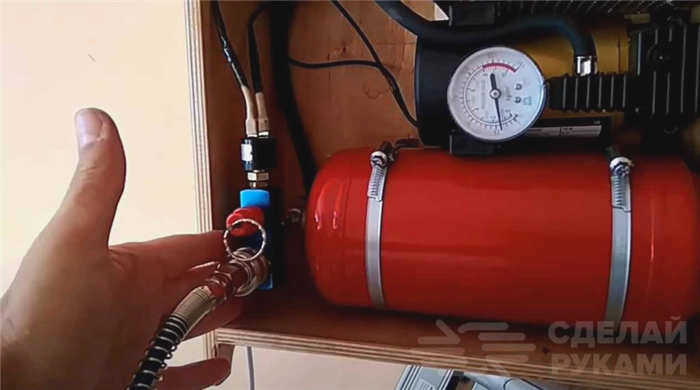

Сборка мини-компрессора с баллоном от огнетушителя

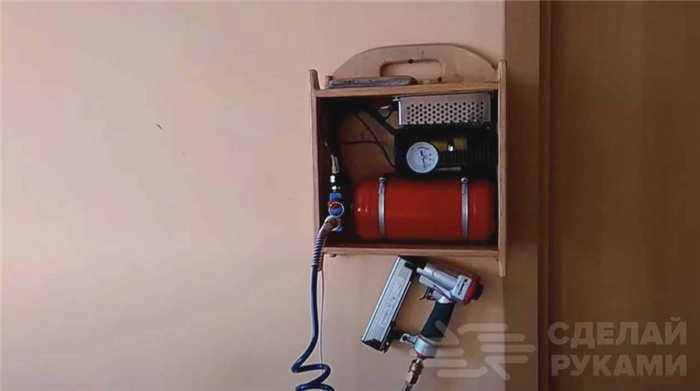

Легкий и компактный мини-компрессор можно использовать в полевых условиях или в небольшой мастерской. Он сможет работать с любой оснасткой, как и большой компрессор, хотя его производительность будет меньше, но для многих людей этого будет достаточно. Если мобильность оборудования является приоритетом, этот удобный инструмент DIY обязательно пригодится.
Основные материалы:
- огнетушитель объемом 1-2 л
- автомобильный компрессор;
- блок питания 12 В 200 Вт;
- шланг высокого давления;
- блок управления и распределения для компрессора
- предохранительный клапан
- регулируемое реле давления;
- фанера;
- большие хомуты – 2 штуки.
Огнетушитель следует разгрузить, разобрать и очистить.

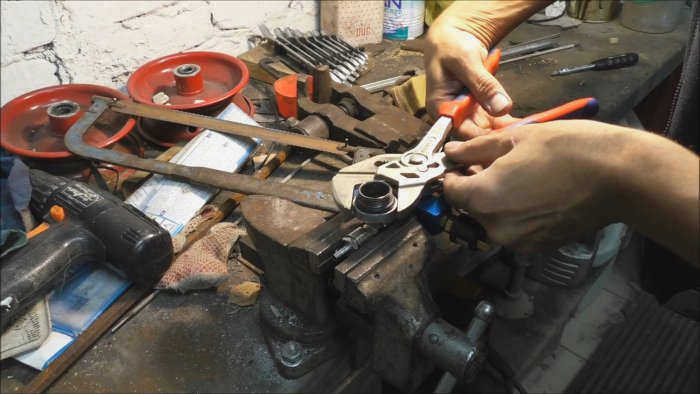

Затем следует срезать резьбу распределителя в крышке огнетушителя. Небольшое отверстие следует заткнуть винтом.

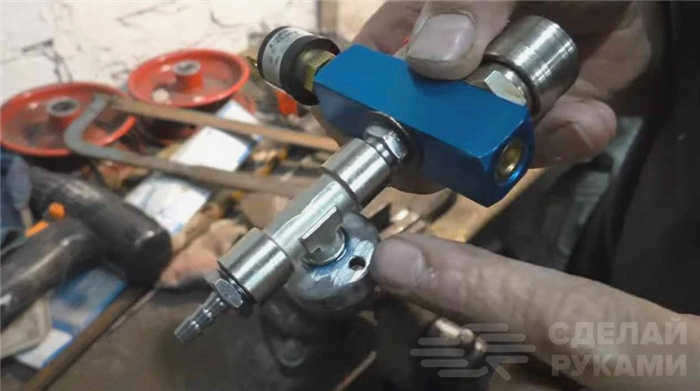

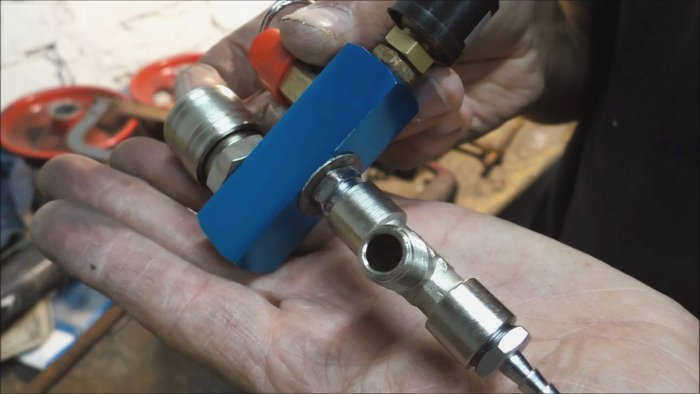

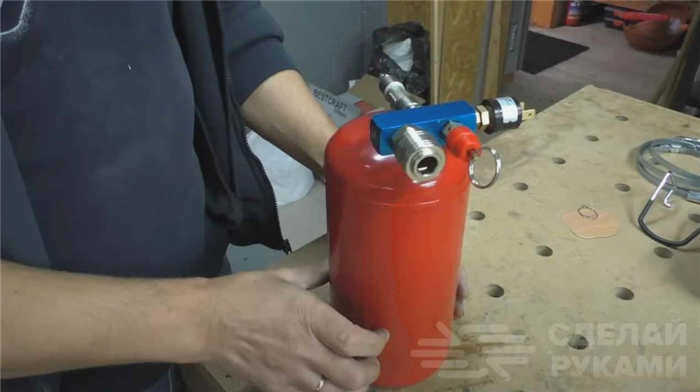

На коллекторе устанавливаются реле давления, предохранительный клапан и быстроразъемное соединение шланга. На последнем выходе устанавливается разъем для подключения компрессора. Все прикручивается с помощью фиксатора резьбы или фумелина.
Техническое обслуживание перед вводом компрессора в эксплуатацию
Если компрессор был собран своими руками для распыления или других работ, его необходимо испытать. Однако перед этим и перед каждым запуском необходимо выполнить определенные действия, а именно.
- проверьте герметичность и надежность всех соединений;
- визуально проверить шланги и трубы на наличие трещин или разрывов.

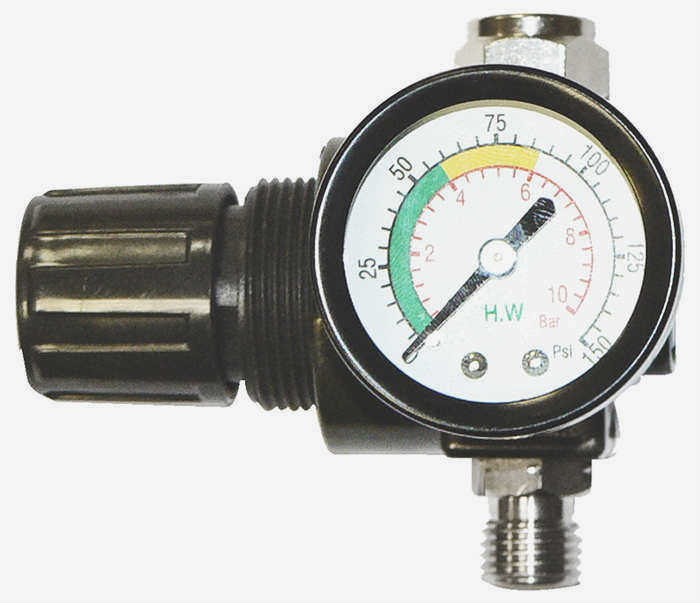

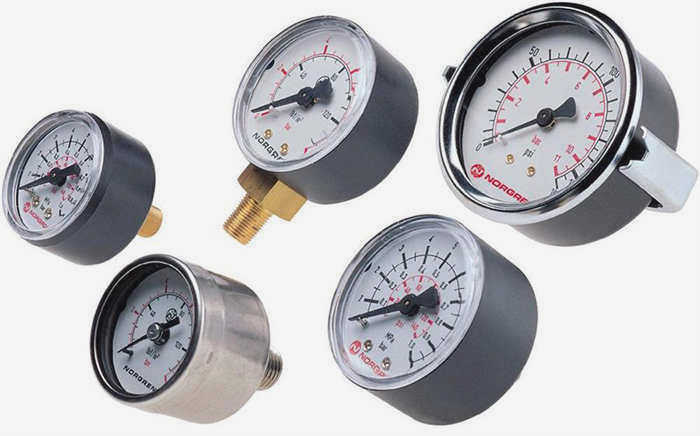

После запуска двигателя компрессора проверьте настройку передачи на манометре. Ответ на вопрос, как настроить компрессор на нужное давление, прост. Оно устанавливается с помощью регулятора, установленного на манометре, путем поворота ручки по часовой стрелке и против часовой стрелки. В отличие от этого, максимальное давление воздуха на ресивере компрессора от двигателя регулируется предохранительным клапаном, который срабатывает при превышении допустимого порога.
Перед запуском также не помешает проверить воздухозаборник, через который воздух поступает в нагнетатель. Установленный в нем воздушный фильтр должен быть чистым, чтобы не перегружать двигатель.
Резюме
Как читатель, вероятно, уже знает, вопрос о том, как сделать домашний компрессор, не является слишком сложным. Дополнительное оборудование, которое потребуется, минимально, а значит, стоимость готового агрегата не будет слишком высокой. Если речь идет о цене поршневых компрессоров в магазине, то самодельный агрегат покажется бесплатным. В то же время изделие, собранное своими руками, имеет огромное преимущество перед заводским. Оно гораздо надежнее, его можно легко отремонтировать. Ведь каждая деталь, каждый винтик устройства будет известен мастеру, а значит, заменить комплектующие не составит труда. А уж о функциональности воздушного компрессора, собранного своими руками, и говорить не стоит.
О том, как выглядят такие устройства, можно узнать из примеров.
