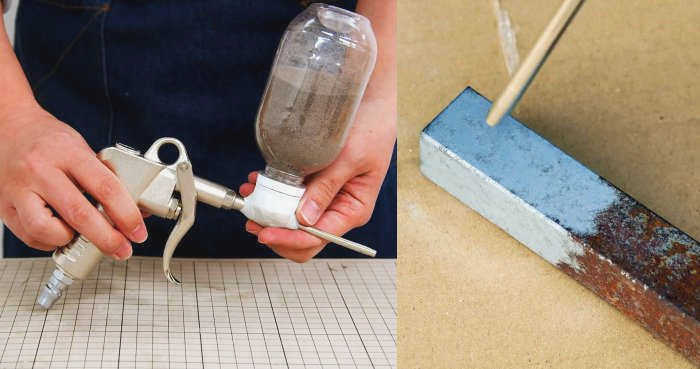

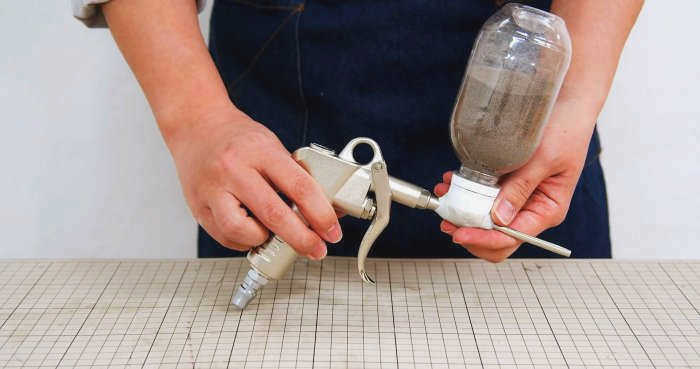

Теперь небольшая ПЭТ-бутылка наполняется сухим просеянным песком и накручивается крышкой на пистолет.
Изготовление простейшего пескоструйного аппарата за 20 мин.

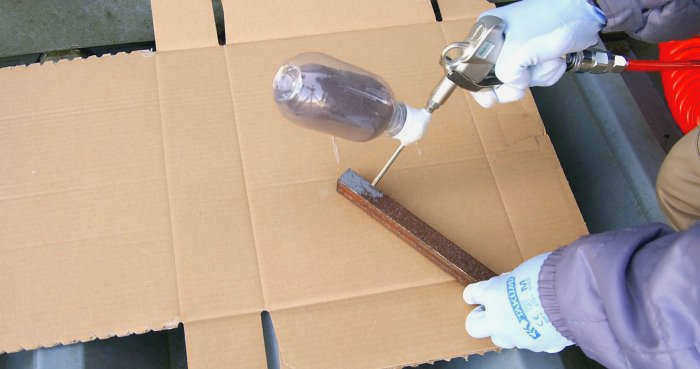

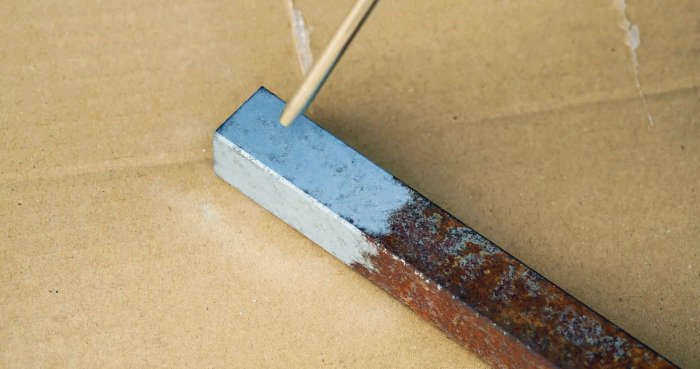

Ничто не удаляет ржавчину или старую краску так быстро и эффективно, как струя песка, надутая воздухом. Если у вас есть компрессор, сделайте для него пескоструйный аппарат. Вот самый быстрый и простой способ его изготовления.
Процесс изготовления простого пескоструйного аппарата

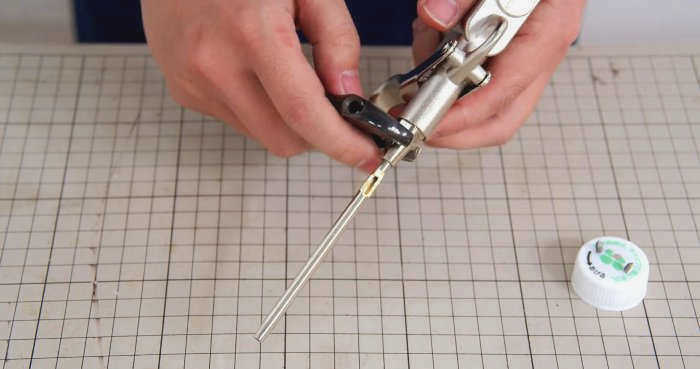

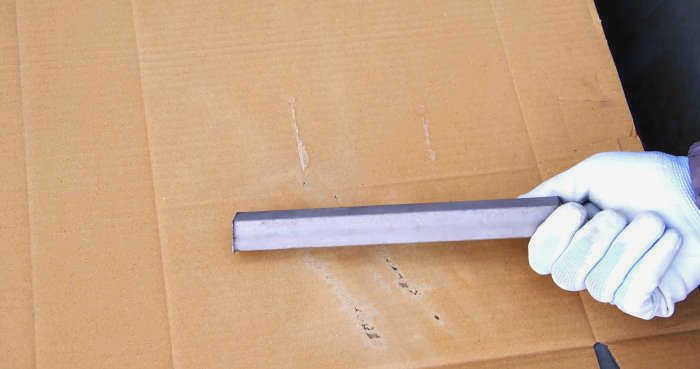

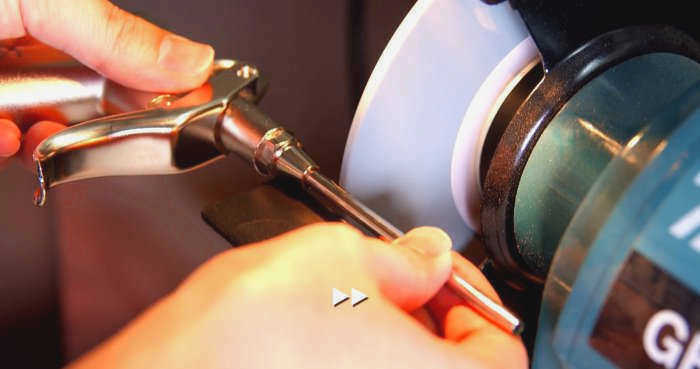

Проделайте отверстие в верхней части трубки пескоструйного пистолета, рядом с его корпусом. Ширина получившегося отверстия должна быть около 6-8 мм.

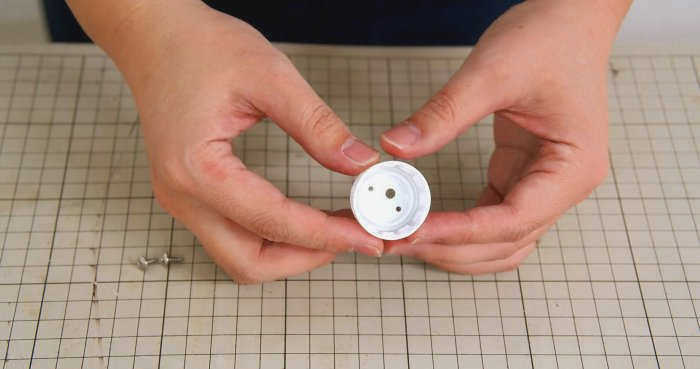

Затем необходимо просверлить крышку ПЭТ-бутылки сверлом диаметром 3 мм. Отверстие слегка смещено от центра. По краям крышки просверлите 2 отверстия сверлом диаметром 1 мм.

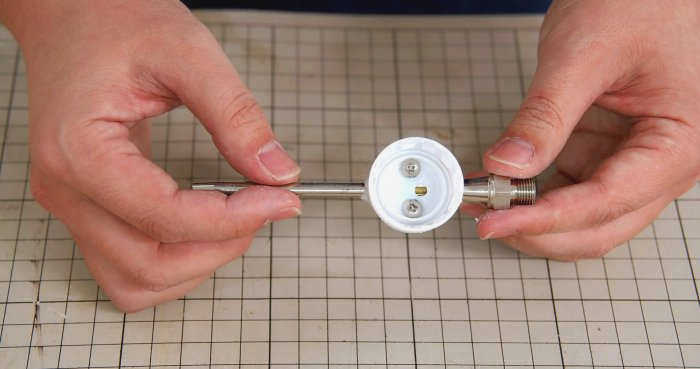

Вставьте 2 самореза в боковые отверстия на внутренней стороне крышки. Следующим шагом будет придание шероховатости трубке пистолета возле профилированного отверстия.

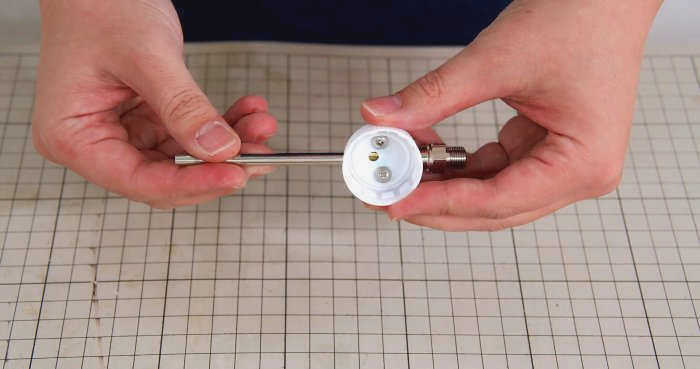

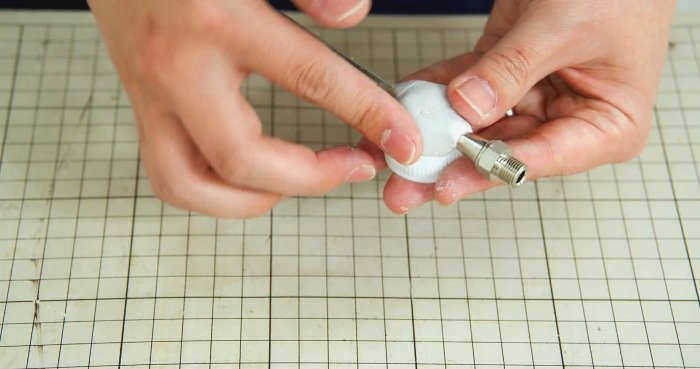

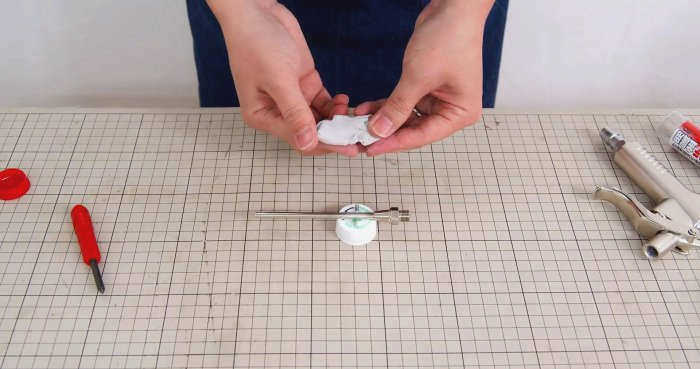

Затем крышка приклеивается на место саморезами с помощью холодной сварки. Отверстие в ней и трубка должны быть выровнены. Саморезы будут надежно удерживать крышку на месте.
Как сделать простой пескоструйный аппарат
Вот пошаговое руководство по изготовлению простого пескоструйного аппарата, работающего по принципу эжектора.

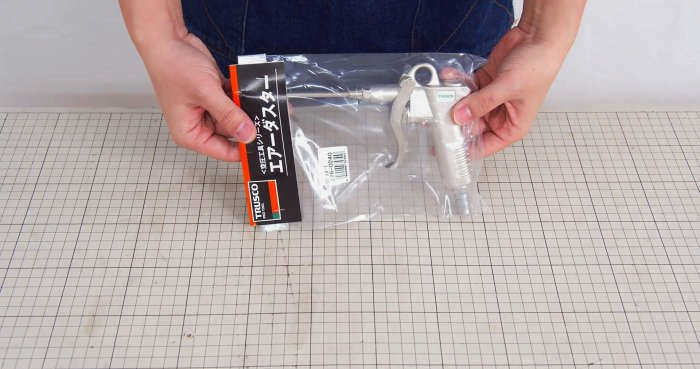

Шаг 1. Вам потребуется купить или взять на время пневматический пистолет, рассчитанный на давление до 4 МПа, пластиковую бутылку емкостью 0,5 или 1 л, сопло, шланги и сверла. Другие материалы и инструменты будут перечислены по мере их использования на соответствующем этапе.
Шаг 2: Отвинтите пробку от бутылки и столярным ножом отрежьте оставшуюся на горлышке полоску и удалите ее. Плотно прикрутите пробку.

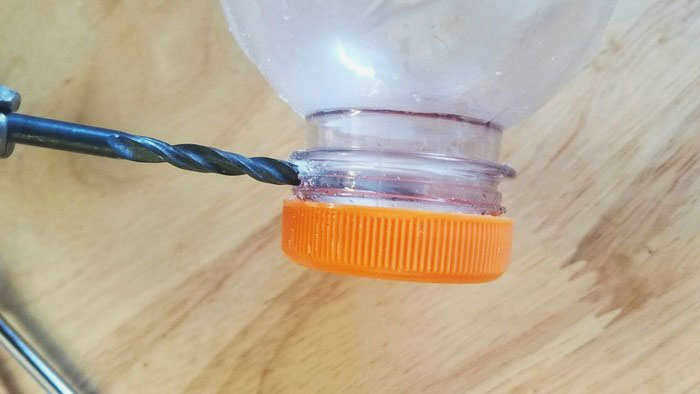

Шаг 3: Используя электродрель и сверло 5 мм, просверлите горлышко бутылки по диаметру с обеих сторон чуть ниже самой пробки.
Шаг 4: Осторожно вставьте трубку из комплекта пневматического пистолета в просверленные отверстия. Определите, где вы хотите разместить бутылку с песком. Она должна быть ближе к пневматическому пистолету. Это сделает ее более устойчивой, сбалансированной и удобной в обращении.
Шаг 5: Выньте трубку из отверстий в бутылке и отметьте на трубке маркером, где вы будете вырезать продолговатое отверстие для песка из контейнера.
Безопасность работы
Песчинки или заменитель песка вылетают из сопла со скоростью десятки метров в секунду и, отскакивая от очищаемой поверхности, могут поранить незащищенные части тела, особенно глаза и руки.
Поэтому при работе с пескоструйным аппаратом необходимо использовать средства индивидуальной защиты: очки или защитную маску, респиратор, перчатки, одежду с длинными рукавами. Рекомендуется работать на открытом воздухе или в помещениях с хорошей вентиляцией.
Оригинальная статья на английском языке

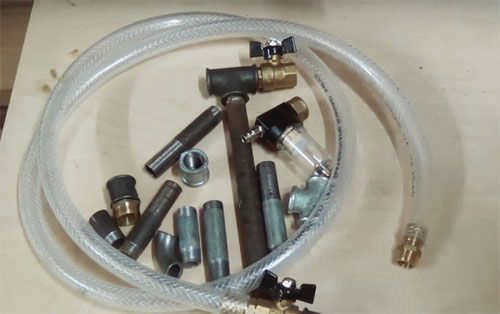

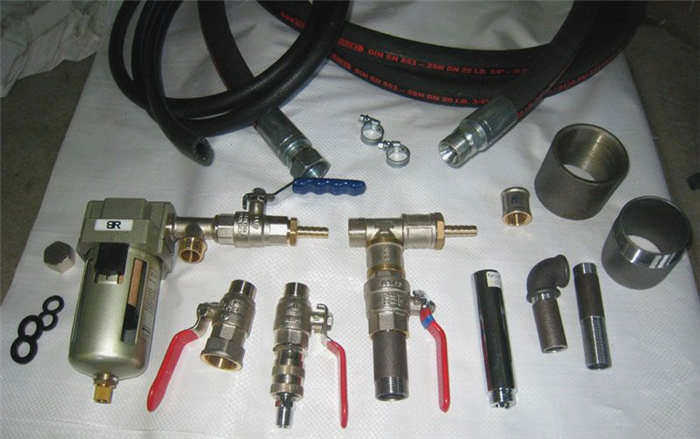

Компоненты для самостоятельного изготовления пескоструйного аппарата
Чтобы построить пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все компоненты такого устройства. Некоторые из них можно найти в гараже или домашней мастерской, а некоторые можно купить в любом магазине DIY.

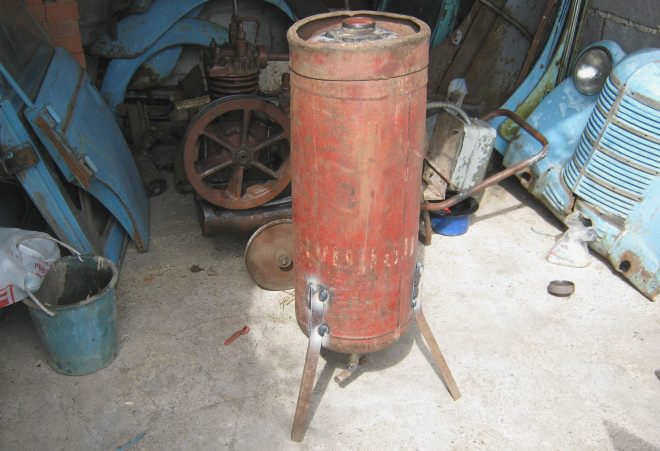

Одной из самых важных частей пескоструйного аппарата является емкость, из которой абразивный материал будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, сделанный из качественного металла и способный выдержать даже высокие механические нагрузки (газовый баллон можно использовать и для изготовления резервуара компрессора, если последний им не оснащен).
В качестве заправочного отверстия можно использовать крышку старого огнетушителя.
Для заполнения емкости с абразивом к отрезку трубы приваривается металлический баллон, на который сверху для удобства заполнения крепится специальная горловина, используемая в качестве воронки.
В старом газовом баллоне всегда остается остаточный газ: смотрите видео о том, как безопасно демонтировать баллон.
Особое внимание при создании собственного пескоструйного аппарата следует уделить выбору компрессора. Качественные и надежные компрессоры, которыми можно оснастить такой аппарат, стоят довольно дорого, поэтому, если вы хотите сэкономить на их покупке, можно сделать компрессор самостоятельно, используя недорогие комплектующие.
В частности, можно использовать готовые компрессорные головки от автомобилей ЗИЛ (130-157) и МАЗ с пневмоприводом, чтобы сделать мини-компрессор достаточной мощности для пескоструйной обработки в домашних условиях. Такие головки должны быть оснащены ресивером (который можно сделать из старого газового баллона), приводным двигателем и рамой, на которой будут крепиться все элементы конструкции.
Сборка пескоструйного аппарата
Используя фото, видео и обычные инструкции по сборке домашнего пескоструйного аппарата, вы потратите гораздо меньше сил и времени на его изготовление.

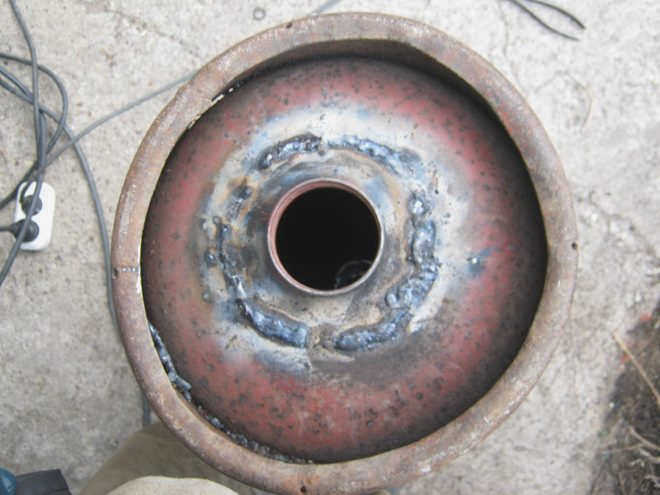

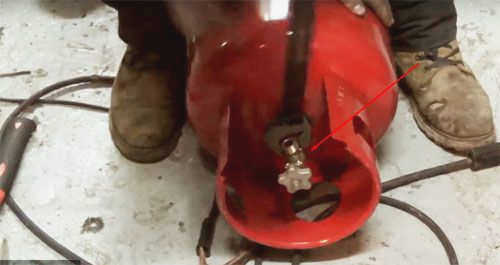

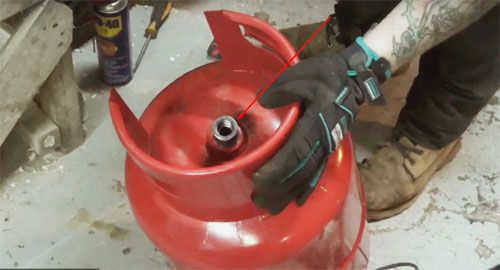

Первое, что необходимо сделать, приступая к сборке пескоструйного аппарата, – это подготовить резервуар, из которого абразив будет подаваться в систему. Для изготовления такого резервуара, как уже упоминалось выше, оптимальным будет газовый баллон. В идеале это будет баллон, в котором ранее содержался фреон. Верхняя часть такого баллона имеет латунную секцию, которую следует аккуратно срезать пилой по металлу. Для обеспечения безопасности при проведении сварочных работ необходимо удалить остатки газа из баллона, для чего можно использовать компрессор.

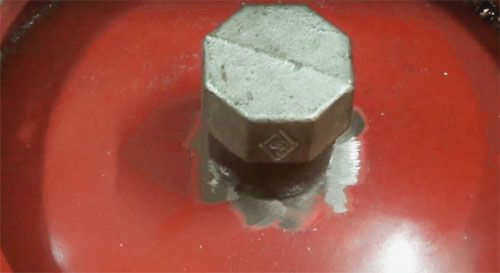

Фитинг для выпуска абразива приваривается к верхней части цилиндра вместо стандартного клапана

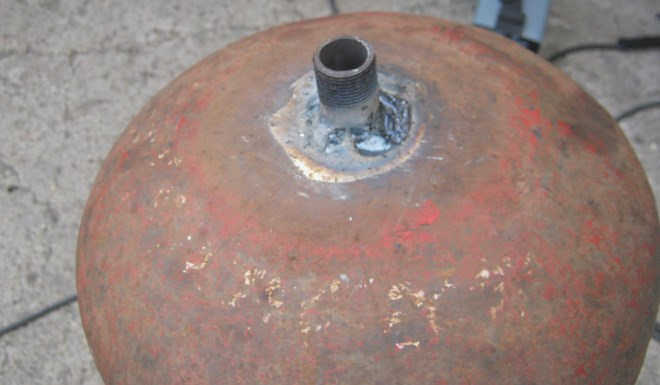

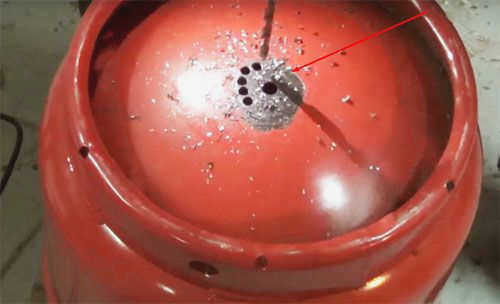

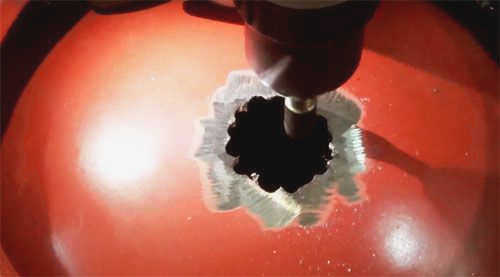

В подготовленном и очищенном цилиндре просверливаются два отверстия, одно из которых (расположенное сбоку емкости) будет использоваться для подачи абразива, а другое (в нижней части цилиндра) – для его отвода. К отверстиям, просверленным в цилиндре, привариваются резьбовые концы, чтобы соединить его с остальной частью системы. При выполнении этой операции важно обеспечить максимальную герметичность сварных швов.
Поскольку абразивоструйная установка должна быть мобильной, к нижней части абразивоструйного резервуара, а также к раме компрессора необходимо приварить небольшие колеса. Для повышения эффективности процесса абразивной обработки бак может быть оснащен специальным вибратором, чтобы свести к минимуму риск попадания комков в систему.
Какие инструменты и материалы необходимы для изготовления собственного пескоструйного аппарата?
Возвращаясь к вопросу изготовления пескоструйного аппарата своими руками, давайте рассмотрим, что нам понадобится для работы:
- Компрессор для обеспечения давления в пескоструйном аппарате. Как мы уже говорили, сделать компрессор для пескоструйного аппарата своими руками очень сложно, да и результат вряд ли удовлетворит вас мощностью. Поэтому эту деталь просто необходимо купить. Вам понадобится агрегат мощностью не менее 3 кВт с принудительной системой охлаждения и парой поршневых групп.
- Бак для абразива. Главное требование к резервуару – правильный наклон стенок, чтобы песок пересыпался естественным образом. Наклон стенок должен составлять от 30° до 60°. Бак должен быть изготовлен из толстостенного металла. Для этой цели идеально подходит газовый баллон или огнетушитель.
Комментарий
Андрей Феофанов
Специалист по подбору инструмента ВсеИнструменты.ру
Задать вопрос
"Пескоструйная обработка может проводиться не только на открытом воздухе, но и в камере. Этот вариант подходит для пескоструйной обработки небольших деталей.
Чертеж пескоструйной камеры для изготовления собственной пескоструйной камеры:
- Найти шланг несложно. Все, что вам нужно, – это резиновый шланг необходимого диаметра. Шланг закрепляется металлическими хомутами или кабельными стяжками.
- Сопло – Вы можете купить готовое сопло или изготовить его самостоятельно из любого доступного материала. Чтобы продлить срок службы аппарата, его оснащают сменными керамическими насадками с отверстиями диаметром 5-6 мм для точной работы.
Как сделать пескоструйный аппарат из подручных материалов: как сделать самому: смотрите видео и уроки
Прежде чем приступить к изготовлению пескоструйного аппарата, хорошо подумайте. Насколько велика работа, которую вы планируете выполнить? Покупка воздушного компрессора – это тоже расходы для семейного бюджета. Если вам просто нужно почистить крыльцо, возможно, проще будет нанять его в одной из компаний по аренде.
Совсем другое дело, если пылесос нужен вам регулярно. Покупка пылесоса облегчит нагрузку на ваш кошелек. Заводские модели часто ломаются, а производители дают очень скромную гарантию из-за специфических условий работы. Поэтому получается, что дешевле сделать свой собственный пескоструйный аппарат, а учитывая использование взаимозаменяемых деталей, он прослужит неограниченное время. Рассмотрим наиболее популярные самодельные модели.
Как сделать пескоструйный аппарат самостоятельно из газового баллона
