При подготовке деталей и последующей сборке рабочей зоны важно помнить, что стол – это повседневное рабочее место сварщика. Каждая деталь самодельного стола должна быть идеально подобрана и доработана. Такой подход обеспечит максимальный комфорт при работе за самодельным столом.
Тонкости изготовления сварочного стола
Оборудование
На чтение 11 мин Просмотров 10,3k. Опубликовано 14.11.2018
Сварочный стол – неотъемлемая часть работы мастера. Хорошо сконструированный стол позволяет организовать рабочее пространство и сэкономить много места. Поэтому имеет смысл сделать сварочный стол своими руками, ведь фабричное изделие не сможет удовлетворить все потребности индивидуального мастера.
При планировании и составлении строительных чертежей сварочного стола важно учесть такие детали, как колеса, место для инвертора и кабелей. Последние особенно важны, если у вас много сварочного оборудования.
Самодельный сварочный стол
Ваш собственный сварочный стол должен идеально подходить для вашей ежедневной сварочной работы. При проектировании рабочей зоны важно учитывать не только удобство, но и безопасность подключаемого оборудования, поскольку сварочное оборудование работает на очень высоких токах.
В целом, самодельный сварочный стол должен отвечать следующим требованиям:
- Наличие вытяжного оборудования.
Вытяжка из сварочного стола должна обеспечивать надлежащее удаление пыли и любых вредных для здоровья испарений. Рекомендуется, чтобы вытяжка была оснащена насадкой для повышения эффективности. - Правильное расположение воздуходувок.
Как правило, вентиляторы, создающие поток отработанного воздуха, должны располагаться в конце рабочей плоскости. - Медная окантовка рабочей зоны.
Это решение позволяет безнаказанно сбивать сварочный шлак с краев конструкции. - Хорошее освещение рабочей зоны.
Максимально допустимое напряжение для ламп составляет 36 В. Для обеспечения аналогичного электропитания ламп можно использовать специальный понижающий трансформатор напряжения. - Наличие пульта управления электропитанием.
Руководитель должен иметь возможность отключить электропитание на своем рабочем месте в случае возникновения аварийной ситуации. - Предварительно установленные выдвижные лотки.
Несколько вращающихся ящиков идеально подходят для хранения часто используемого оборудования, например, электродов или стальных щеток. - Ящики и отсеки для хранения оборудования.

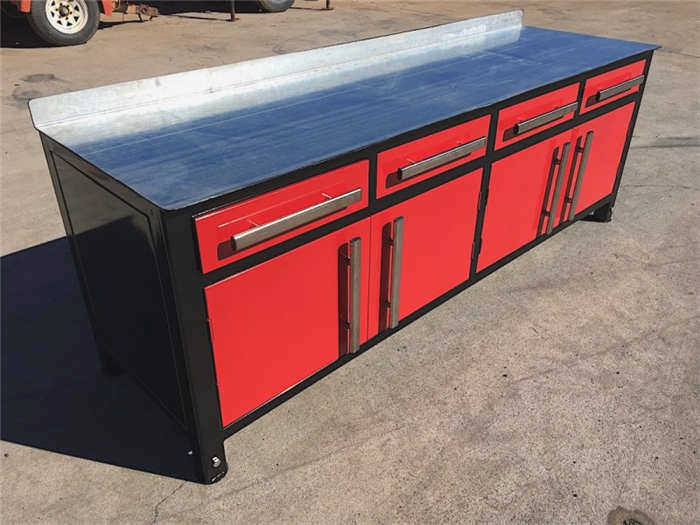

Сварочный стол должен быть оснащен выдвижными ящиками для удобного хранения редко используемых инструментов. - Наличие крепежа для заземления оборудования.
Как должен выглядеть сварочный стол?
Работа со сварочным аппаратом опасна, поэтому стол должен быть удобным и безопасным в использовании. Существует множество типов сварочных столов, но для обеспечения комфортного использования каждый из них должен отвечать определенным требованиям:

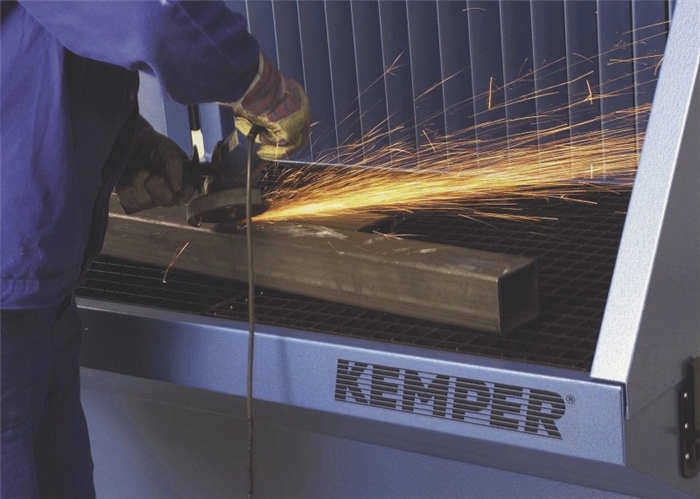

Рабочая зона должна быть оборудована вытяжкой. Во время сварки выделяется много вредной пыли и газов, поэтому для предотвращения риска для здоровья воздух должен очищаться вытяжкой.
Вентилятор должен быть установлен в рабочей зоне в конце стола. Лучшее место – на высоте 150 см.
Края сварочного стола должны быть покрыты медью.
Необходимо установить бытовую систему освещения с максимальной мощностью 36 В.
В сварочный стол должно быть встроено место для хранения электродов и другое место для других необходимых инструментов.
Один запираемый отсек для хранения редко используемых инструментов.
Необходимые инструменты для сборки
- Сварочный аппарат и предметы, необходимые для работы с ним.
- Угольники, линейки и маркер для разметки.
- Измерительная лента или рулетка длиной около 3 метров.
- Четыре С-образных винтовых зажима.
- Плоскогубцы.
- Пила по металлу или шлифовальный станок.
- Метчик.
- Дрель и ее компоненты.
- Листовой металл, трубы, проволока.
- Болты, гайки и т.д.
- Электролобзик, тиски.
- Шлифовальная машинка.
Материалы для сварочного стола
Каркас сварочного стола почти всегда металлический.

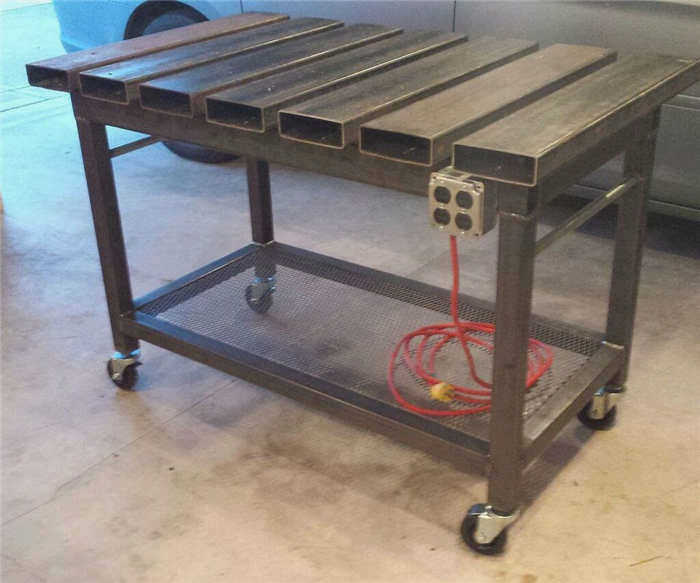

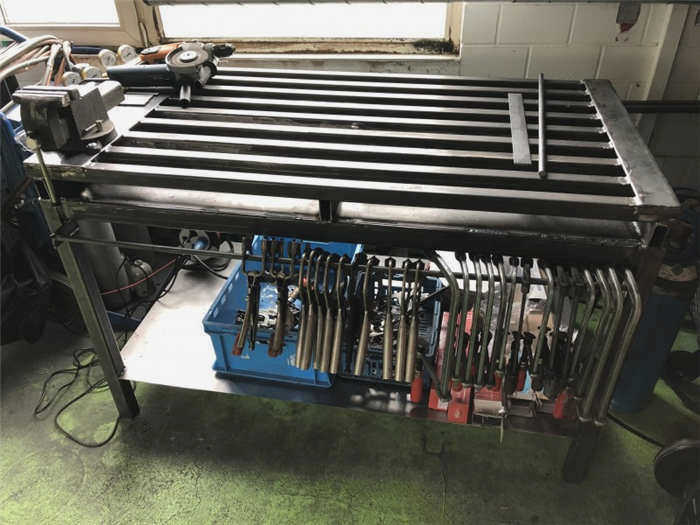

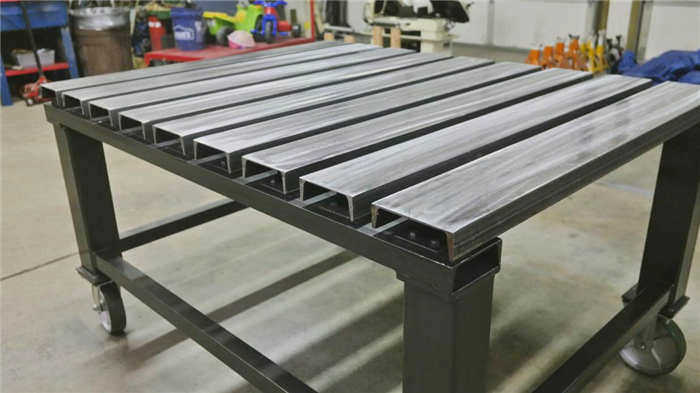

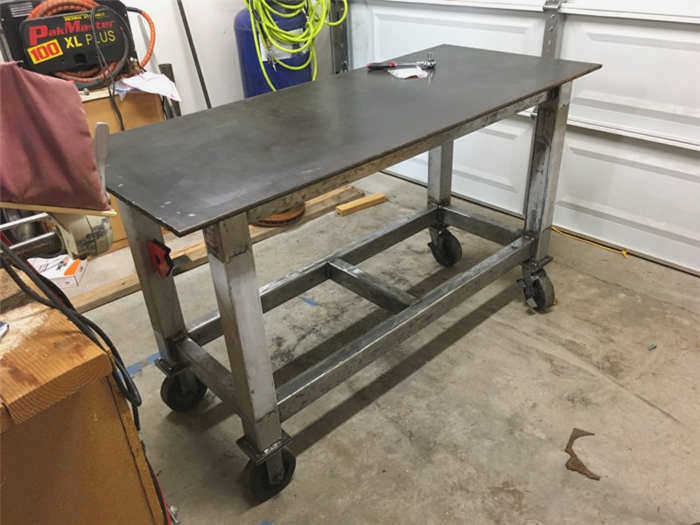

На фото изображена передвижная модель на жесткой раме из профильной трубы 60х60 мм с толщиной стенки 2 мм. Рама изготовлена методом сварки, а боковые стороны дополнительно усилены арматурой. В качестве поверхности рабочего стола служит профильная труба 60×140 мм. Вес этой конструкции составляет примерно 150…200 кг, что достаточно для обеспечения необходимой несущей способности.

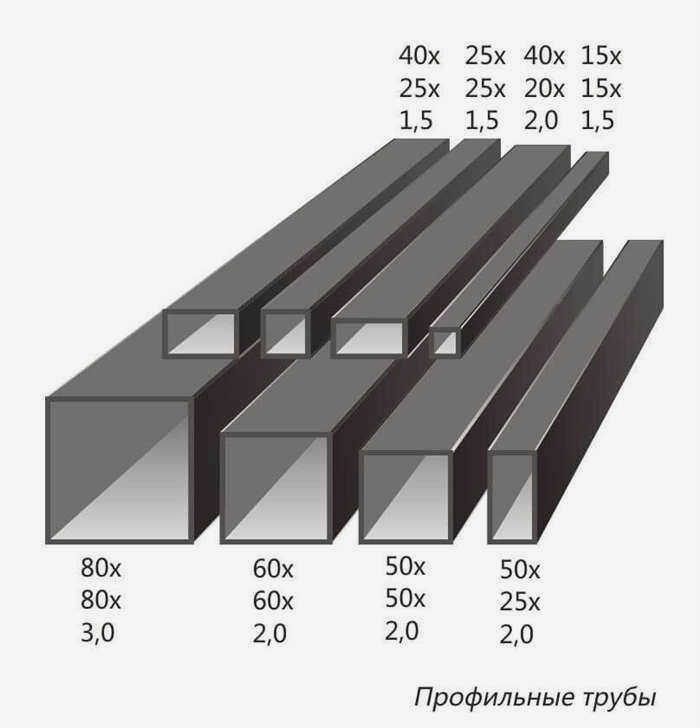

Ниже представлены профильные горячекатаные стальные трубы квадратного и прямоугольного сечения, которые подходят для силового каркаса сварочных столов. Стоит обратить внимание на трубы с толщиной стенки 2 мм и более, так как труба с толщиной стенки 1,5 мм может оказаться недостаточно прочной при работе с крупными деталями.
Необязательно использовать закрытый профиль – вполне подойдет швеллер или что-то подобное.

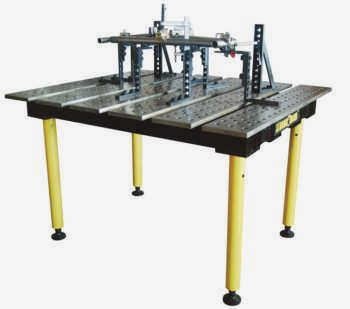

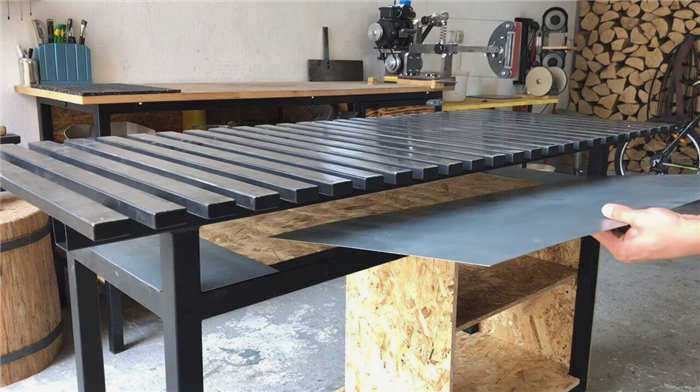

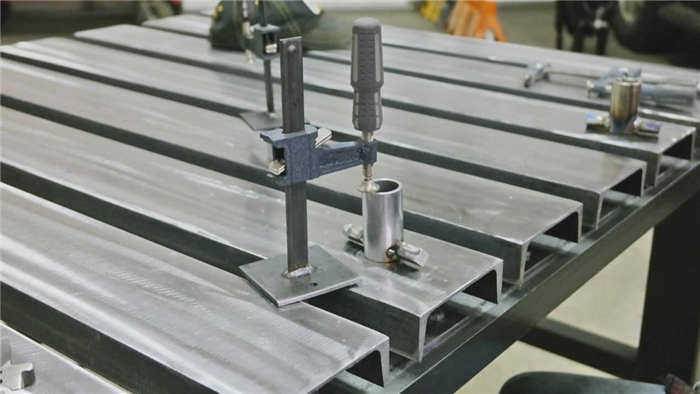

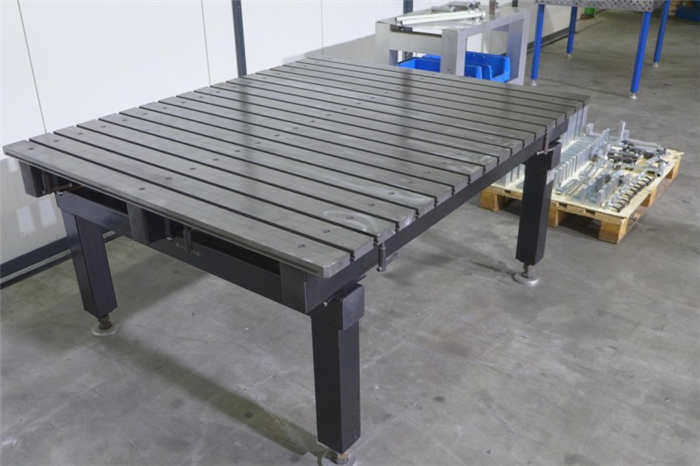

Интересно, что поверхность рабочего стола почти всегда делается с прорезью. Это необходимо для того, чтобы иметь возможность закреплять детали на его поверхности с помощью зажимов и других приспособлений для фиксации изделий в нужном положении.

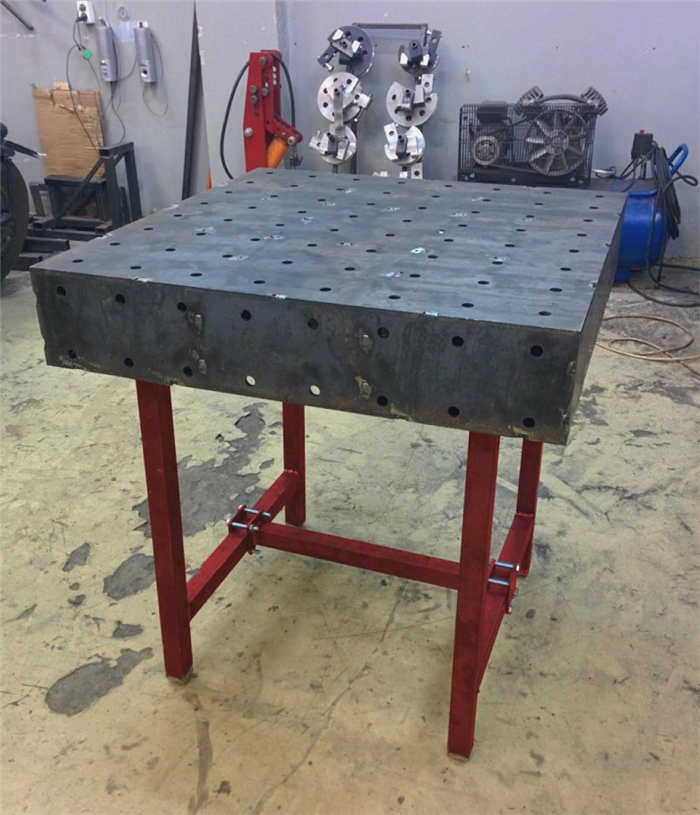

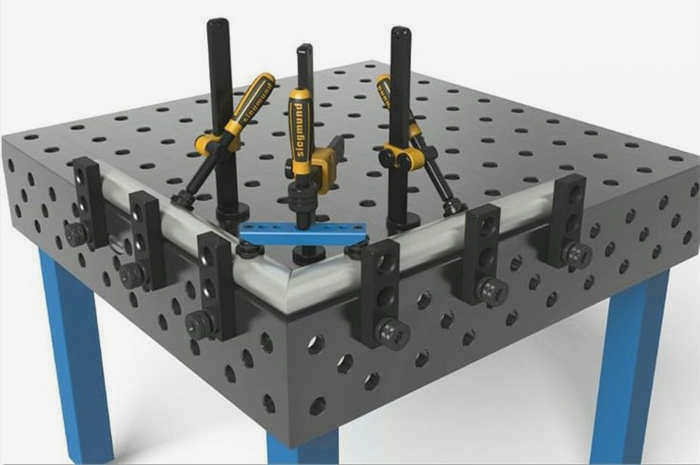

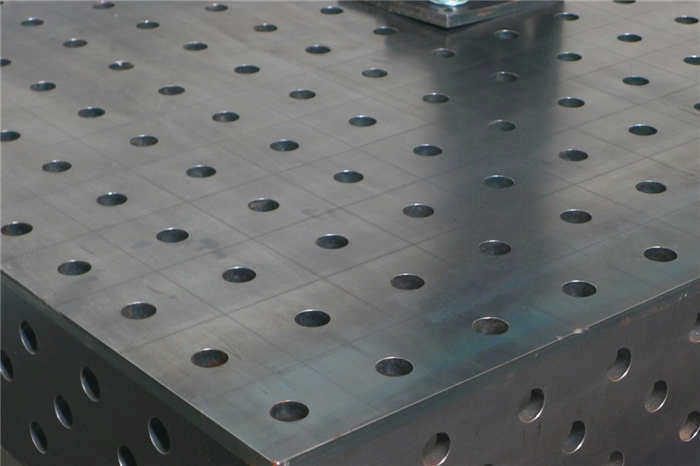

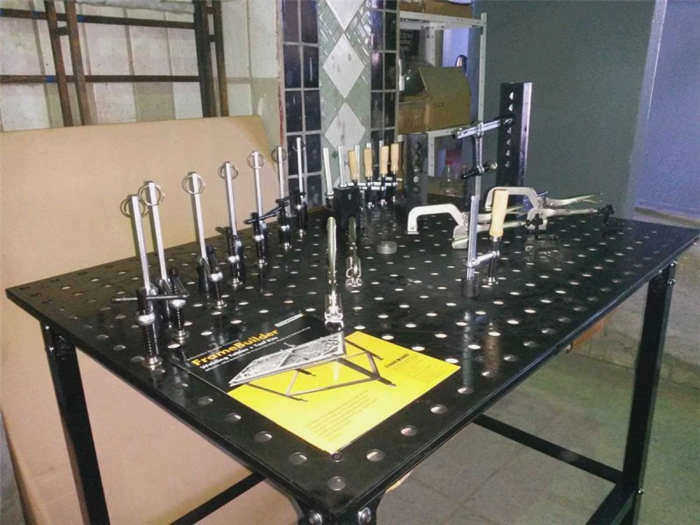

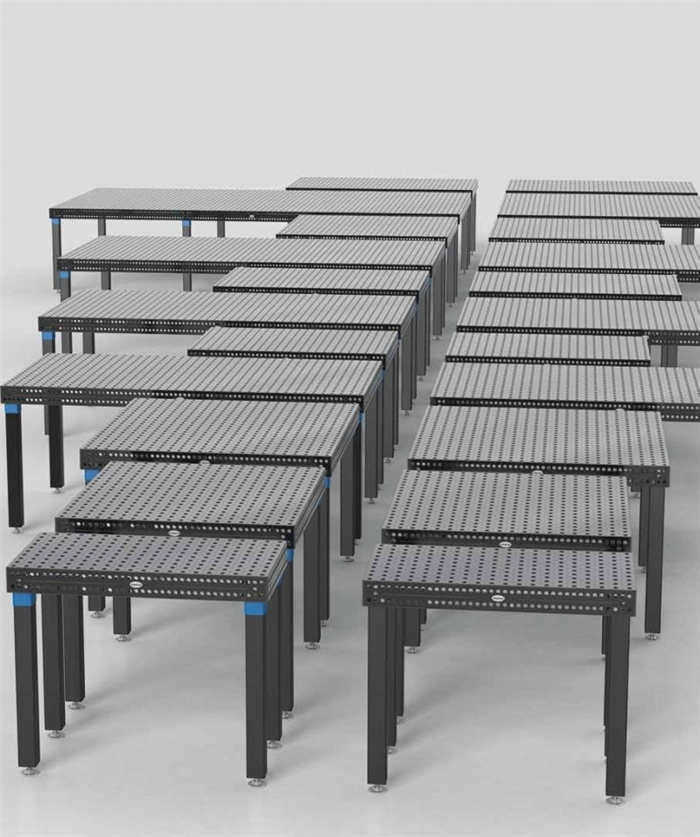

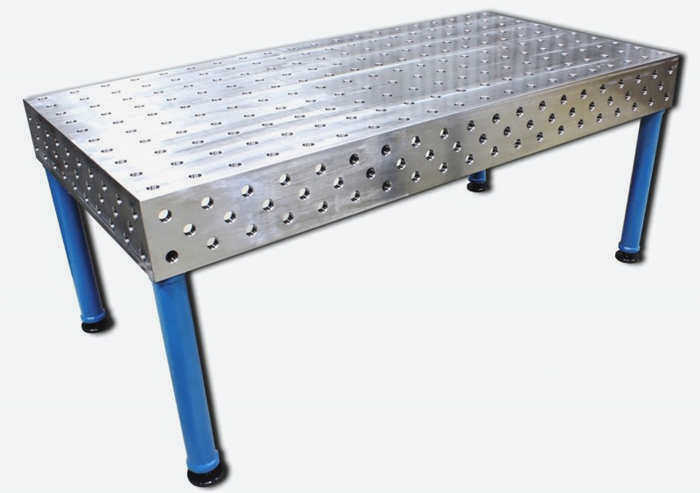

Помимо реечных столешниц, часто используется перфорированный вариант.
Габаритные чертежи сварочных столов
Рассмотрим несколько моделей, различающихся по сложности, компоновке и используемым материалам.
Самый простой стол для сварочных работ
Эта модель не очень большая и тяжелая, но для сварки небольших деталей, которые нужно зажимать в тисках или с помощью зажимов, она очень подходит.

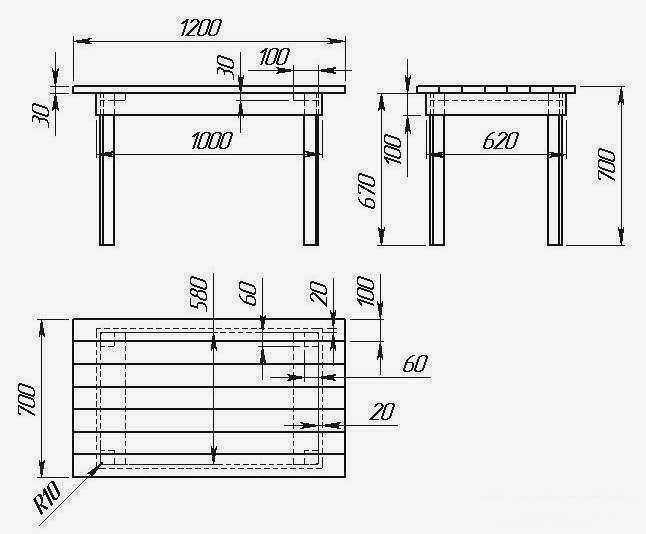

Основой конструкции является угловой брус 60х60х670 мм, из которого сделаны ножки. Связка, которая в случае обычного стола называется каргой, изготавливается из полосы толщиной 20 мм и шириной 100 мм. Длина двух кусков (более длинная сторона) составляет 1000 мм, а двух других (более короткая сторона) – 620 мм. Планки привариваются к угловому брусу снаружи, причем верхний край планки должен быть на 20 мм выше верхнего края углового бруса.
Внутри жесткой рамы (ножки плюс планки) укладываются и привариваются металлические планки толщиной 20 мм, шириной 100 …. 150 мм (не критично) и длиной 580 мм. Если вы хотите усилить раму, можно приварить поперечины вдоль длинной и короткой сторон стола внизу, на высоте 200-300 мм. Если они сделаны из уголков, их можно использовать для поддержки полки.
Столешница собирается из 30-миллиметровой трубы или металлических полос. Если используется труба, желательно сварить концы пластинами. На схеме не показаны зазоры между полосами, но на практике рекомендуется оставлять зазоры 20…30 мм, чтобы детали можно было прикрепить к столу в любой точке.

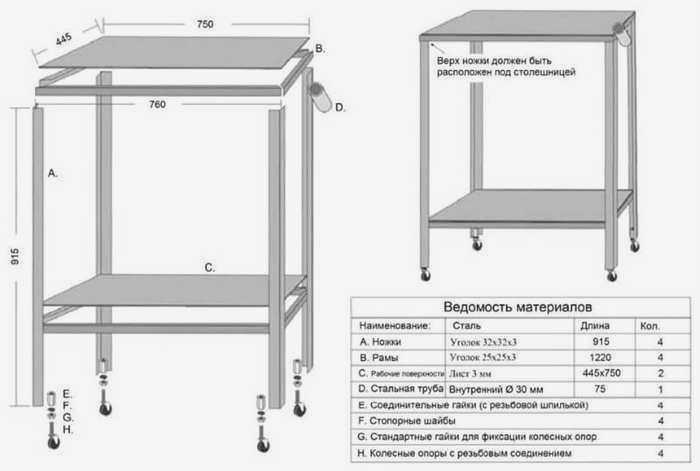

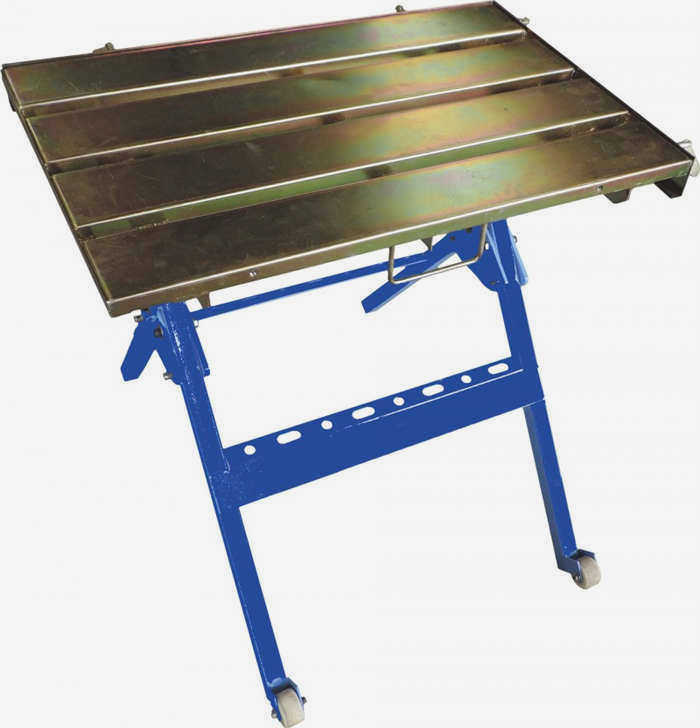

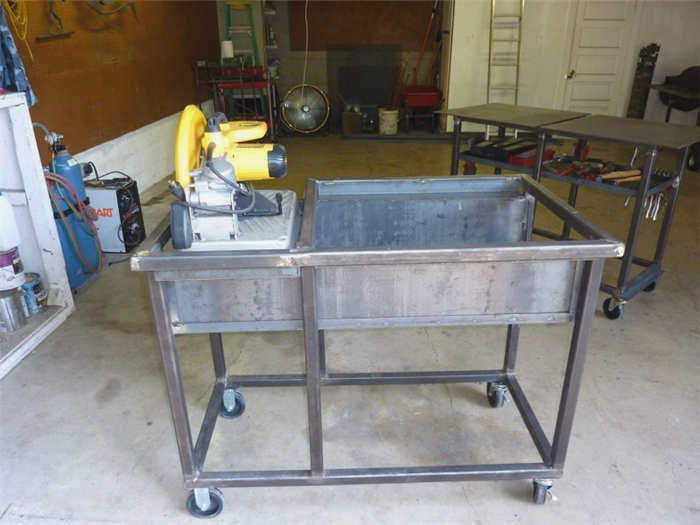

Мобильный сварочный стол на колесах
Компактная квадратная модель с дополнительной полкой особенно подходит для сварочных работ, которые приходится выполнять на ходу в зале или на территории. Стол лучше всего подходит для работы стоя и имеет более высокую столешницу, чем обычно.

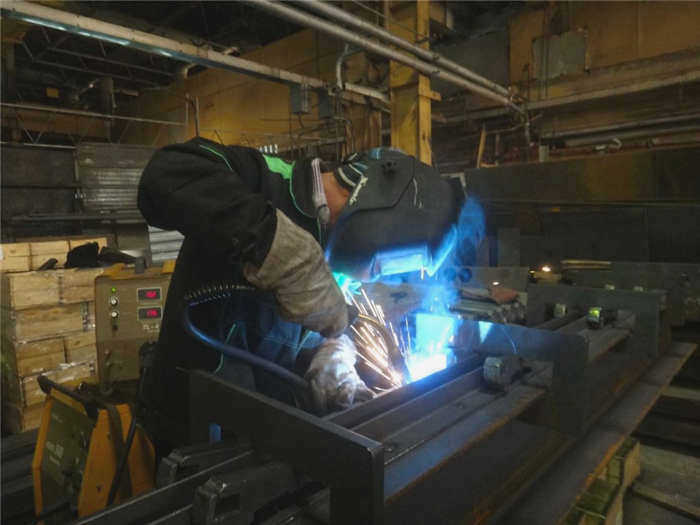

Безопасность при выполнении сварочных работ
Все работы должны проводиться только в хорошо проветриваемых или вентилируемых помещениях.
Все необходимые средства защиты, такие как комбинезон, защитная обувь, каска, кожаные или брезентовые перчатки, маска или щиток, а иногда и респиратор, являются обязательными для сварщика. Соединения сварочного кабеля должны быть хорошо изолированы.
Важно: на столе или рядом с ним не должно быть легковоспламеняющихся предметов.

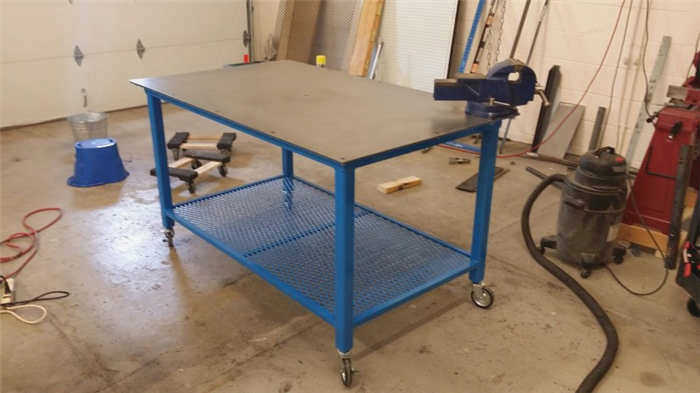

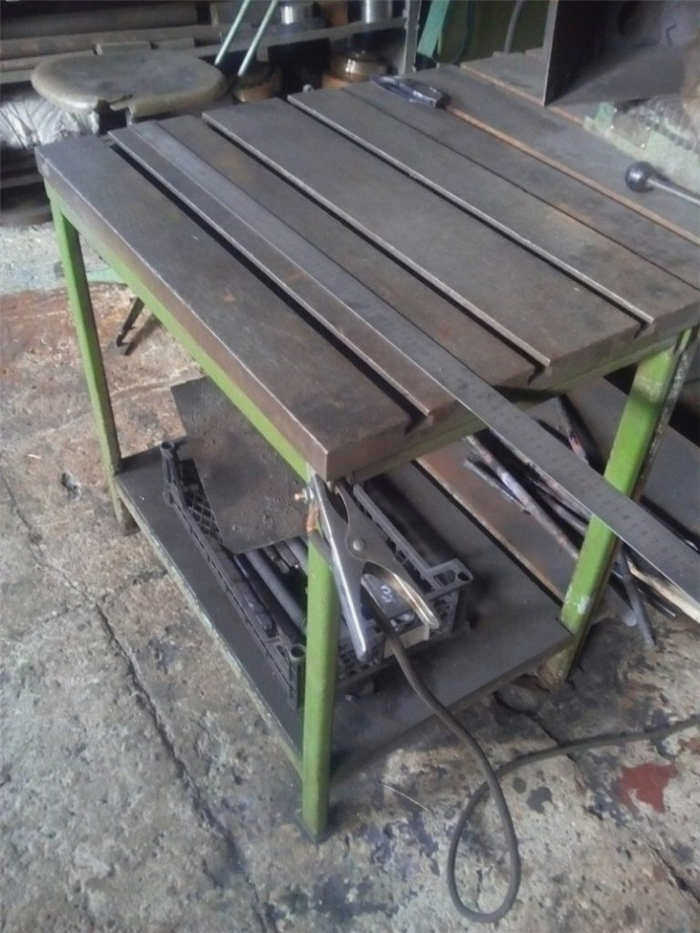

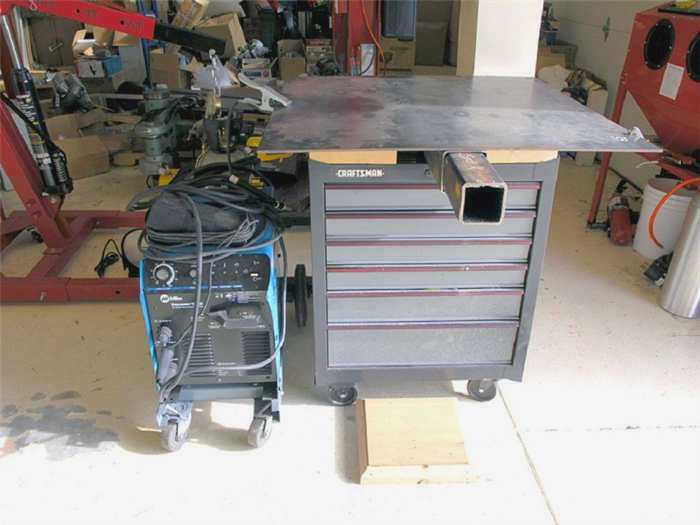

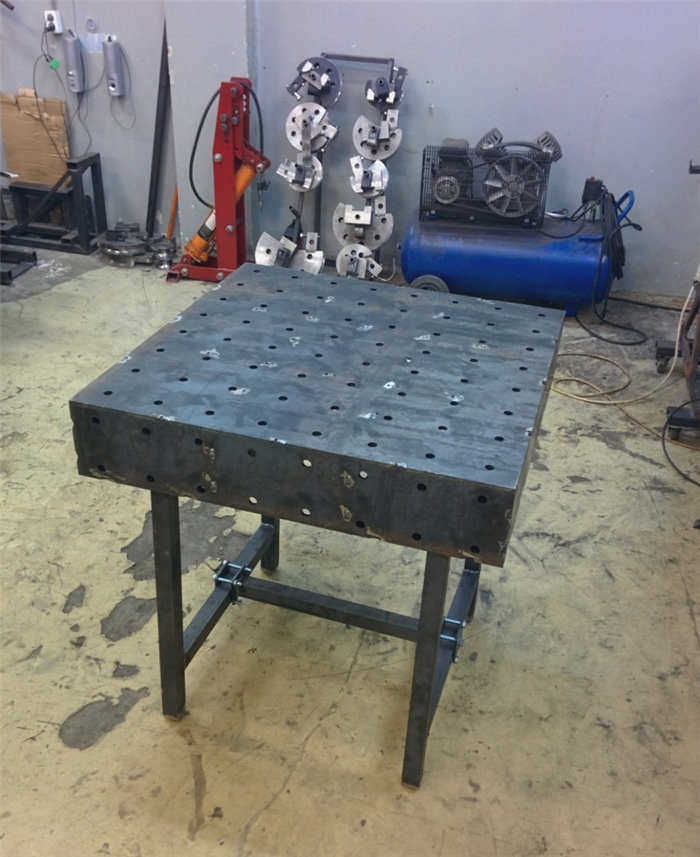

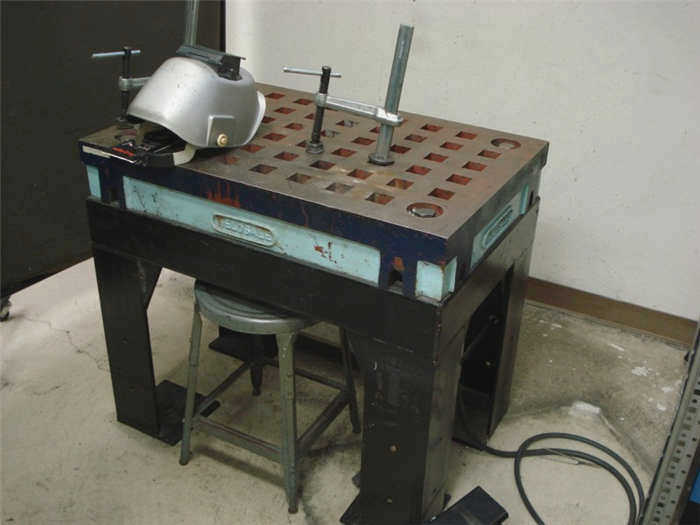

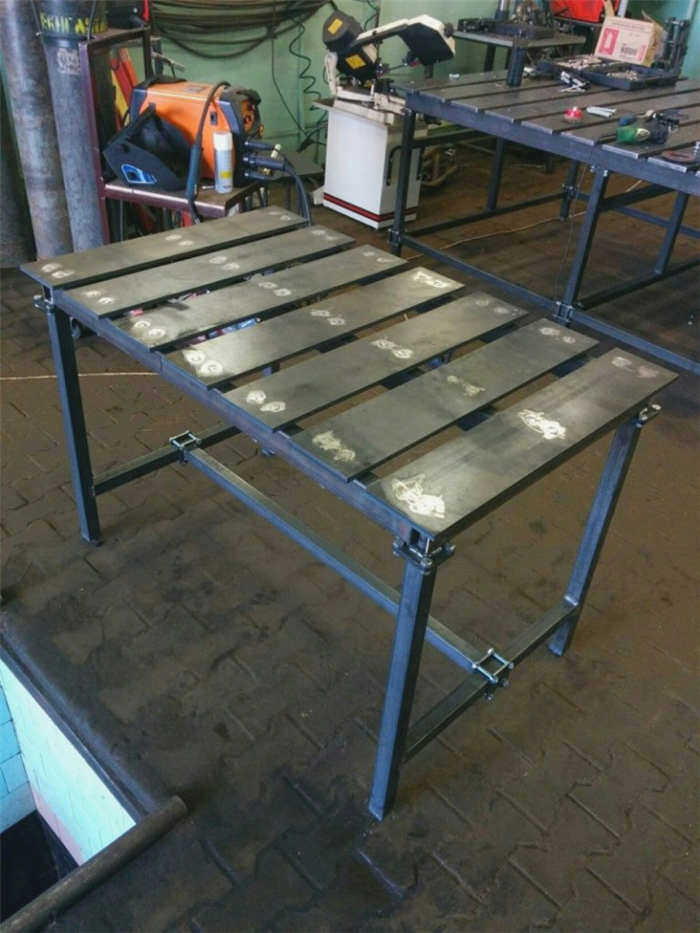

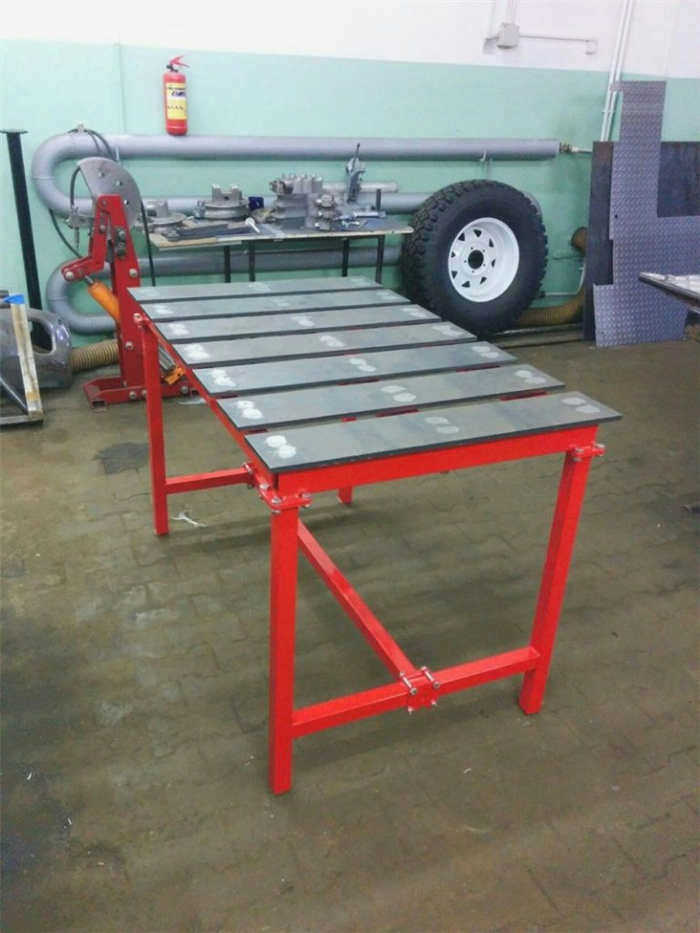

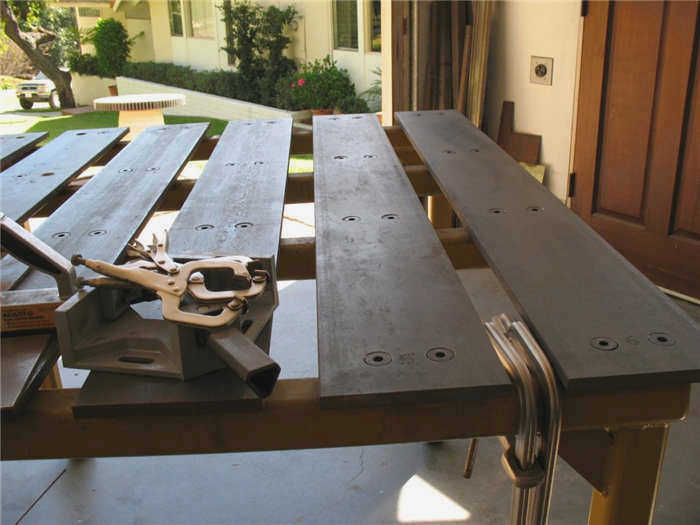

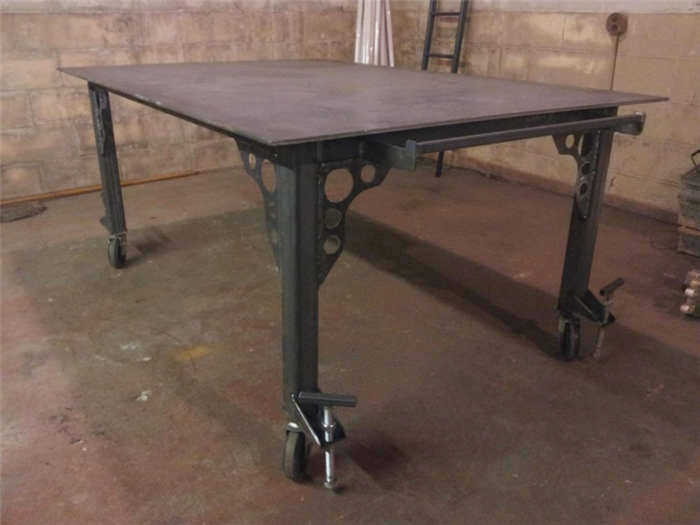

Фотографии сварочного стола, сделанные мной
