Самодельный водяной насос: обзор лучших ручных насосов

Лучшим вариантом для сельских домов является установка ручного насоса, который вы можете сделать сами. Даже новичок может выбрать оптимальный вариант и установить самодельный механический насос в собственном колодце.

Содержание

Каковы размеры моделей с ручным управлением?

Механический насос используется для перекачки воды с любой глубины источника воды на поверхность под давлением и приводится в действие физически, нажатием на рукоятку. Устройство имеет меньшую мощность, чем дорогие электрические системы, и поэтому используется при низком спросе на воду и при отсутствии света.

Использование погружного насоса наиболее выгодно для дачников. В частных домах с регулярным электроснабжением в дополнение к автоматическому механизму необходим ручной механизм, например, на случай отключения электроэнергии или выхода из строя основной системы. В садовых домиках ручные устройства берут на себя основную роль по периодическому перекачиванию воды.

Типы оборудования для перекачки воды

Механические насосные устройства подразделяются на:

Диафрагма.
Крылатый.
Поршень.
Род.

Менее распространенные ручные модификации

На садовых участках можно найти самодельное устройство, сделанное из велосипеда, деревянные насосы или конструкции из втулки, велосипедного колеса и стойки рамы, а также устройства с мембраной, сделанной из простого поршня. Новичок может сконструировать индивидуальный водяной насос из готовых решений и, при необходимости, усовершенствовать его, модернизировать и сэкономить деньги на покупке готового насоса.

Ручной насос для воды, конечно, не так удобен, как его электрический аналог. Скорость работы даже близко не подходит к этому сравнению. Однако бывают ситуации, когда ручной водяной насос необходим, а иногда он является единственно возможным решением. Например, в качестве временного типа на этапе устройства домашнего водоснабжения. Покупать устройство для краткосрочного использования неразумно. Вы не согласны с этим?

Мы предлагаем обширную информацию о том, как вы можете сделать свой собственный ручной насос. Мы представляем проверенные методы, которые доступны энтузиастам “Сделай сам” с точки зрения стоимости и реализации. Самодельное устройство, созданное по нашим советам, будет безотказно служить положенное время.

В представленной статье есть ценные советы для мастеров, которые хотят реализовать сложную идею. Подробно описаны популярные и менее популярные модели. Информация подкреплена фотографиями и схемами, а также видеоуроками.

Каковы размеры портативных моделей?

Основное назначение насосных устройств – перекачивать воду из источника в определенные точки: дом, ванную, гараж, сад. Наиболее распространенными источниками воды в сельской местности являются скважины и колодцы; пруды и другие водоемы встречаются реже.

Все жилые дома или дома для отдыха можно разделить на три категории: постоянные, сезонные и периодические. Не во всех из них есть электричество, а в некоторые оно подается нерегулярно.

Суммируя все упомянутые факторы, можно сделать следующие выводы:

в постоянных жилищах электричество используется по умолчанию, поэтому основным оборудованием для перекачки воды является электрический насос, а ручная модель – резервная;
если плитка используется только летом и к ней подведены линии электропередач, то идеальным вариантом будет энергозависимый вариант, а переносной прибор будет играть второстепенную роль;
на участке, где нет электричества, ручное устройство наиболее необходимо.

Для полива 2-3 клумб вы еще можете набирать воду из ведра, но для полного и ежедневного полива клумб, теплиц и газонов вам понадобится насос. Вот где пригодится модель с функцией громкой связи.

Простейший водяной насос можно изготовить самостоятельно, используя навыки сварки и сборки металлических или пластиковых деталей.

Некоторые мастера создают надежное оборудование для колодцев и скважин, которое служит годами. Здесь представлен обзор поделок, которые были сделаны из подручных материалов.

Типы оборудования для перекачки воды

Одной физической силы, используемой для подъема воды вверх, недостаточно, так как процесс становится тяжелым и длительным. По этой причине уже давно было разработано множество устройств, облегчающих подъем воды из колодца или естественного водоема на поверхность.

Все устройства имеют общий принцип работы, основанный на взаимодействии системы клапанов.

Существует множество типов ручных насосов, но можно выделить четыре основных типа:

поршень;
погружные насосы (разновидность поршневых насосов);
лопасть;
мембранные насосы.

Первый тип обычно выбирается для бытового использования, если необходимо обслуживать неглубокий колодец (глубиной 3-6 метров), или второй тип, если воду нужно поднимать из колодца глубиной 10-12 метров.

Эти модели считаются наиболее эффективными, простыми в сборке и установке, а также надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная мощность.

Именно поршневые устройства заняли основную нишу среди заводских ручных устройств, и они популярны среди домашних мастеров.

Как сделать свой собственный самодельный водяной насос или насос для выгребной ямы

“Ибо без воды – ни туда, ни сюда”. – поет водовоз в известном советском фильме. В настоящее время технические средства для подачи этой живительной жидкости, конечно, более богаты, но потребность в ней не уменьшилась. Часто приходится добывать воду для людей, животных и растений буквально вручную из-за отсутствия электричества, высокой стоимости оборудования, его сезонного использования и желания сделать это самостоятельно.

Типы бытовых водяных насосов в зависимости от их назначения

Часто механические ручные насосы для подачи воды из колодцев изготавливаются вручную. Серьезные конструкции из металла позволяют поднимать его с глубины 20 метров и более. Аналогичные изделия из пластиковых канализационных труб помогут достать воду с глубины нескольких метров. Давайте посмотрим на чертежи, фотографии и обсудим принципы создания нескольких реалистичных и полезных конструкций.

Схема традиционного ручного насоса для колодца

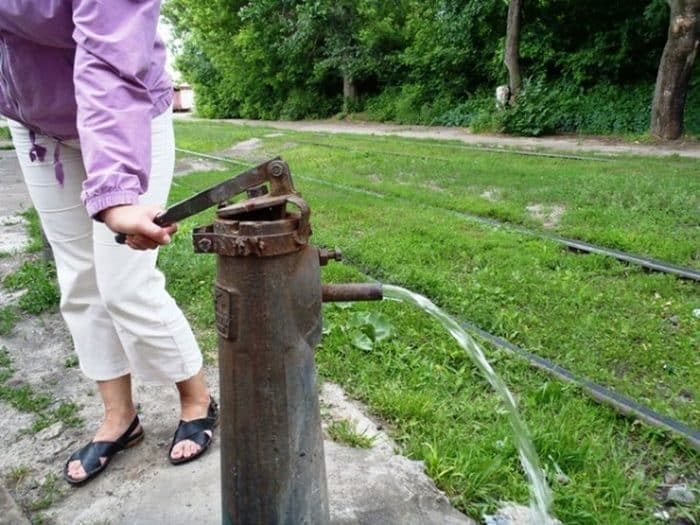

В свое время такие бытовые водяные насосы можно было встретить почти в каждом деревенском дворе. Они были установлены как на колодцах, так и на скважинах для полива огорода без использования электричества.

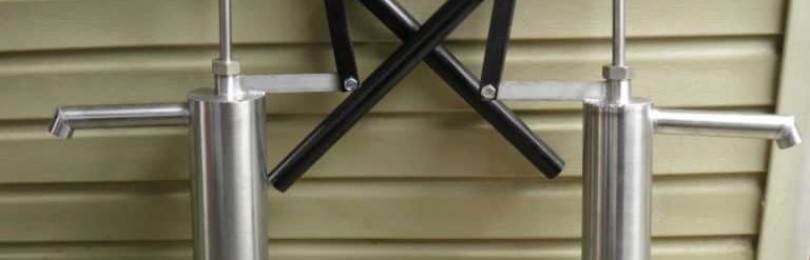

В прошлом для изготовления этих устройств обычно использовались корпуса двигателей тракторов. В настоящее время можно найти устройства с корпусами из нержавеющей стали или пластика.

Независимо от внешнего вида, эти устройства имеют стандартный набор рабочих элементов. Главный из них – поршень, который поднимает воду из трубы и подает ее к носику. Поршень имеет шток, другой конец которого подвижно соединен с рычагом, который, в свою очередь, служит рукояткой. Рычаг, ось вращения которого находится в шарнире, оснащен упором.

Водоподъемный поршень оснащен клапаном, состоящим из отверстий в корпусе и резинового диска в верхней части. Когда поршень движется вверх, резина закрывает отверстия в корпусе, и вода поднимается вместе с поршнем. Когда поршень движется вниз, давление воды растягивает резину, жидкость проходит через отверстия и собирается над поршнем. Донный клапан предотвращает вытекание воды в скважину при опускании поршня.

Следующая схема описывает работу устройства. При первом движении штока поршня вверх в трубе создается вакуум, вода поднимается вверх и открывает нижний клапан. Как только рычаг останавливается в верхней точке, нижний клапан закрывается под действием давления воды. Теперь поршень движется вниз, его клапан открывается, и вода собирается над поршнем. Затем шток снова перемещается вверх, клапан на поршне закрывается, вода поступает в носик, и новая порция жидкости всасывается в рабочий цилиндр через нижний клапан.

Практические чертежи и фотографии насоса для полива огорода

Насосы для колодцев, сделанные своими руками, могут иметь различный и довольно элегантный вид. Их размеры определяют вместимость устройства. Поэтому внутренний диаметр рабочего цилиндра обычно составляет от 50 до 100 мм.

Мне приходилось поливать таким насосом сад моего деда. На практике вода может всасываться при многократных движениях рукоятки и с небольшой глубины, поскольку в начале работы вместо воды приходится закачивать воздух. В этом случае клапаны работают неэффективно, и уплотнение поршня пропускает воздух при высоком вакууме в расточной трубе.

Поэтому в начале работы вода заливается в камеру насоса сверху, а если глубина скважины составляет около 20 м или клапаны изношены, ее приходится доливать один или два раза в процессе откачки.

Практическая конструкция ручного насоса показана на рисунке. Несколько дополнений к стандартному дизайну:

Рукоятка изготовлена из стальной трубы диаметром 25-32 мм. Верхний конец уплощен для легкого соединения со стержнем. Две оси поворота рычага – это болты 10 – 12 мм с шайбами и гайками.
Стержень представляет собой стальной стержень диаметром 12 – 14 мм. Для крепления к поршню требуется резьба на нижней стороне. Стержень крепится к клапану между двумя гайками и шайбами.
Поршень представляет собой стальной диск толщиной 4-10 мм, в зависимости от диаметра цилиндра. В нем просверливается ряд отверстий диаметром 10-15 мм. Поршень имеет немного меньший диаметр, чем цилиндр.
Уплотнение верхнего клапана представляет собой плоскую резину толщиной 4 мм. В худшем случае можно использовать камеру грузовика.
Цилиндр представляет собой гладкую внутреннюю трубу диаметром 50-100 мм. Хорошим выбором является гильза от двигателя внутреннего сгорания.
Нижний клапан изготовлен из той же резины толщиной 4 мм. В отверстие в центре диска вставляется болт с гайками и шайбами. Верхняя шайба имеет примерно тот же диаметр, что и трубка отверстия, что способствует высокому качеству уплотнения. Резина прикреплена к боковой стороне основания цилиндра. Теперь донный клапан можно заменить стандартным обратным клапаном, который можно легко приобрести в магазине гидравлики. Пружина была удалена из него, чтобы облегчить запуск.
Верхняя крышка часто отсутствует, поскольку для откачки из глубокого колодца насос должен быть заполнен водой.

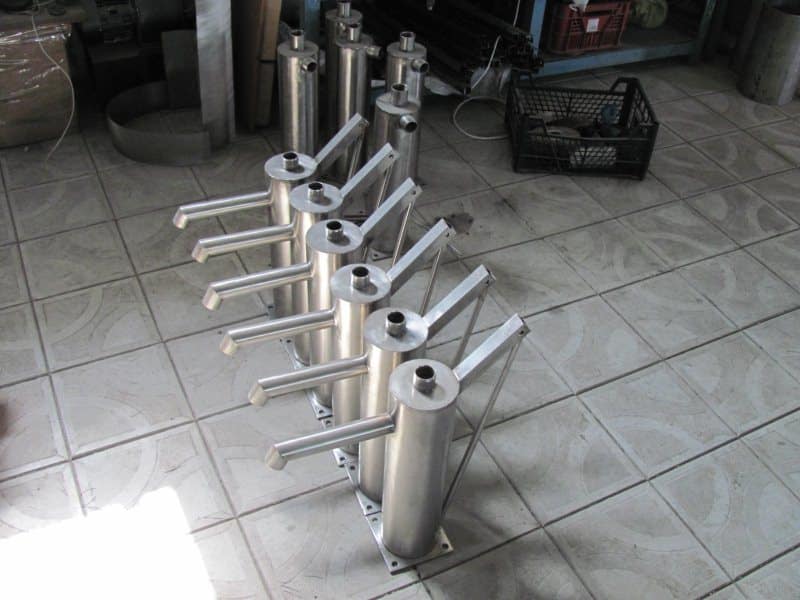

В идеале все детали насоса должны быть изготовлены из нержавеющей стали, чтобы обеспечить чистоту воды и долговечность работы. Для сборки вышеуказанной конструкции требуется сварка. Приведенный выше эскиз содержит полезные дополнения, касающиеся конструкции и размеров бытового насоса.

Для установки устройства над колодцем необходима рама, которую удобно сварить из углового железа 45х45 мм. Для забора воды из колодца в него опускают специальную трубу с отверстиями по бокам для предотвращения заиливания.

На рисунке показана разобранная версия ручного насоса. Рабочий цилиндр изготовлен из гильзы двигателя трактора МТЗ диаметром 110 мм. Верхняя часть изготовлена из стальной трубы диаметром 133 мм. Можно также использовать вкладыш от грузовика ЗИЛ-130, его внутренний диаметр составляет 100 мм. Поршень вырезан из конвейерной ленты толщиной 15 мм и усилен с нижней стороны стальной шайбой большого диаметра. Чтобы избежать сварки лайнера и обеспечить легкий доступ для ремонта, конструкция крепится на штифтах диаметром 8-10 мм, приваренных к верхней трубе.

Самоделкины находят различные детали в качестве цилиндра насоса, в том числе возможно использование корпуса огнетушителя. Ниже представлен видеоролик, демонстрирующий такой вариант устройства.

Как сделать поршневой водяной насос с корпусом из пластиковой трубы

Корпус ручного насоса реально изготовить из пластиковой трубы, а клапаны можно использовать готовые, которые легко купить в сантехническом магазине. Такое устройство работает по следующей схеме. Когда рычаг опускается вниз, в цилиндре создается вакуум, и вода заполняет камеру через всасывающий клапан, а когда рычаг поднимается вверх, поршень выдавливает воду из цилиндра через сливной клапан в носик.

Рассмотрим последовательность изготовления водяного насоса, как показано на схеме:

Верхняя и нижняя крышки представляют собой стальные диски толщиной 4 мм с кольцом высотой 30 мм из полосы толщиной 3 мм. В нижней крышке просверливаются два отверстия диаметром 20 мм.
К водозаборному отверстию приваривается однодюймовый патрубок с резьбой.
К изливу воды приварены два однодюймовых патрубка и резьба.
Колпачки подбираются по размеру трубы. В данном случае используется пластиковая труба диаметром 125 мм и высотой 300 мм.
Нижняя крышка приваривается к основанию на трубах 20х20 мм. Основание сварное на трубах 20х40 мм.
Два обратных клапана прикручены к выходным отверстиям. Адаптер шланга вкручивается во всасывающий клапан. Прикрутите носик, сваренный из резьбы и двух колен, к выпускному клапану.
В нижней крышке установлено резиновое уплотнительное кольцо.
Подвижные кронштейны приварены к верхней крышке.
В верхней крышке также имеется отверстие для штока и две втулки для штифтов.
Подвижный кронштейн изготовлен из трубы 20х20 мм и крепится к крышке и ручке осями из винтов диаметром 8 мм. Рукоятка изготовлена из трубы 20х40 мм.
Шток клапана изготовлен из стержня диаметром 16 мм и имеет на одном конце резьбу 12 мм для крепления клапана, а на другом конце к рычагу приварена проушина. Сам клапан состоит из трех слоев резины из автомобильной шины, которые зажимаются между двумя стальными дисками с помощью гаек и шайб.
Цилиндр пластиковой трубки крепится к нижней крышке через уплотнительное кольцо, а верхняя крышка крепится к ней через такую же прокладку. Конструкция затягивается с помощью двух болтов M10 с гайками и шайбами.
Затем устанавливаются подвижная опора и рычаг. Опора рычага в этой конструкции должна иметь возможность наклона, так как шток находится в вертикальном положении независимо от положения ручки.
Насос готов и может быть испытан. Установка такой конструкции сможет поднимать воду с глубины нескольких метров. Видео ниже поможет ответить на любые вопросы, которые у вас могут возникнуть.

Самодельный насос из канализационных труб

Не у каждого есть возможность изготовить водяной насос из металла с помощью сварочного аппарата. В этом случае вполне реально собрать устройство из недорогих канализационных труб. Такая установка может поднимать воду с глубины до 3 метров. Воде не грозит ржавчина, как в случае с устройством из черного металла.

Он имеет металлические детали, но сварка не используется. Кронштейн изготовлен из трубы 20 x 40 мм, подвижная опора – из стержня 12 мм. Опора прикручивается снизу к металлическому зажиму на корпусе устройства. Для усиления конструкции рядом устанавливаются еще два стандартных зажима. Зажим соединяется с поршневым штоком и кронштейном с помощью металлических пластин толщиной 2 мм и винтов диаметром 6-8 мм.

Рабочий цилиндр устройства представляет собой трубу диаметром 100 мм и длиной 500 мм. Сверху помещается тройник 100x50x100 мм. Она, в свою очередь, закрыта крышкой, в которой проделано отверстие и вставлена горловина трубы диаметром 32 мм в качестве направляющей для штока поршня.

Шток поршня имеет ряд отверстий для прохода воды. В нижней части штока поршня установлен стандартный обратный клапан, из которого удалена пружина для облегчения срабатывания. В клапан вкручивается полая латунная гайка, на которой закреплен шток поршня. Поршень изготовлен из толстого пластика и уплотнен силиконовой прокладкой. На дне корпуса размещается пластиковый патрубок диаметром 100 мм, в который вставляется заглушка с отверстием для трубы диаметром 50 мм.

В отверстие вставляется переходник 50-32, к которому подсоединяется подающая труба. Устройство крепится к горловине отверстия с помощью соответствующих элементов для данной ситуации.

Несколько нажатий на рычаг вверх и вниз, воздух откачивается и… Ура! Вот и вода! Если у вас остались вопросы, вы можете посмотреть видео ниже.

Самоходный насос для выгребной ямы: как сделать самодельную модель?

Насосы для выгребных ям с ручным управлением производятся сегодня многими компаниями и в различных вариантах.

Но совсем не обязательно тратить деньги на покупку такого устройства – в нем нет ничего, что не было бы доступно для самостоятельного изготовления.

В плане дизайна, конечно, самодельный вариант будет несколько уступать покупному, но в условиях загородного участка этот недостаток не критичен.

Итак, давайте посмотрим, как можно сделать ручной насос для колодца своими руками, и какие подручные средства и материалы можно для этого использовать.

Разновидности ручных насосов для колодцев

Ручные колодезные насосы могут иметь различные устройства насосного механизма. Вот типы, которые существуют сегодня:

Крылатый: Этот насос имеет крыльчатку – колесо с лопастями, которое пользователь поворачивает с помощью ручки. Лопатки заставляют жидкость двигаться по кругу внутри лопатки, чтобы она центробежно текла к выпускному отверстию.
Поршневые насосы: Этот насос напоминает велосипедный насос, за исключением того, что в поршне установлен обратный клапан. Создавая вакуум, устройство может всасывать воду с определенной глубины.
Штанговые насосы: Этот насос почти такой же, как и поршневой, за исключением того, что поршень в нем движется не вокруг гильзы, а только в нижней части гильзы. Поршень нагнетает воду в гильзу, входя в нее при каждом ходе, так что жидкость начинает вытекать из отверстия в верхней части гильзы. Для предотвращения возврата воды в скважину во время холостого хода в гильзе непосредственно над самой высокой точкой хода поршня установлен обратный клапан. Насосы этого типа могут поднимать воду с глубины до 30 м.
мембранные насосы: Как и в поршневых насосах, в мембранных насосах давление создается за счет изменения объема рабочей камеры. Однако в камере нет фрикционных деталей – объем изменяется за счет изменения формы гибкой мембраны, которой управляет пользователь.

Конструкция ручного насоса

Строительство самодельного поршневого колодезного насоса

Поршневой насос является самым простым в изготовлении. Механизм его работы уже описан, осталось уточнить некоторые детали:

Рукав не следует спускать в воду, а всасывающий шланг прикрепить к его нижней части.
Шток должен быть прикреплен к рычагу, чтобы облегчить подъем поршня.
Запорный или обратный клапан должен быть установлен между нагнетательной трубой и водопроводом, чтобы предотвратить перетекание жидкости из трубы обратно в насос, когда насос не используется.

Конструкция бытового поршневого скважинного насоса

Вот примерная последовательность работы мастера:

Корпус изготовлен.

Используйте в качестве заготовки трубу длиной 600-800 мм с внутренним диаметром 80 мм и убедитесь, что ее внутренняя поверхность максимально гладкая. Идеально подходит цилиндр от двигателя внутреннего сгорания или гидравлический цилиндр. Если используется обычная трубка, удалите заусенцы с внутренней стороны трубки скребком.

В верхней части корпуса необходимо вырезать отверстие и приварить к нему отвод.

Погружной насос следует выбирать особенно тщательно. Водяной насос – технические характеристики и оценка качества, читайте далее.

Порядок строительства декоративного колодца своими руками смотрите здесь.

Все о ремонте погружных насосов своими руками вы можете прочитать в этой публикации.

Изготовление крышек

Крышки могут быть изготовлены из любого доступного материала – стального проката, пластика или даже дерева.

Последний вариант является самым простым и в то же время самым эффективным: при насыщении влагой древесина разбухает и таким образом прочно входит в трубу.

Крышки лучше всего делать из лиственницы или дуба.

В том, который будет установлен в верхней части насоса, необходимо просверлить отверстие, в нижнем – установить обратный клапан.

Конструкция поршня

Поршень, как и колпачки, может быть изготовлен из чего угодно. Важно, чтобы он был круглым и оснащен резиновым кольцевым уплотнением. Поршень должен двигаться в корпусе плавно, но без слишком большого сопротивления.

Шток поршня должен быть закреплен в центре этой части резьбовой шпилькой.

Всасывающая труба

Когда насос начинает работать, он создает вакуум во всасывающей трубе и поэтому должен быть достаточно жестким, чтобы выдержать сжатие силой атмосферного давления. Металлические и пластиковые трубы отвечают этому условию.

Простые ручные насосы

Обратные клапаны

Производительность и эффективность насоса зависит от герметичности обратных клапанов. Самый простой вариант – мембранный или откидной клапан. Он состоит из диска, постоянно прикрепленного к корпусу насоса, с отверстием в диске, которое закрывается куском резины, прикрепленным с одной стороны. Когда вода движется в “правильном” направлении, она изгибает резину и беспрепятственно проходит через клапан.

Колодец с ручным насосом на садовом участке

В случае противотока резина прижимается к отверстию, и путь воды перекрывается. Аналогичный клапан должен быть установлен в поршне.

Насос в сборе

Поршень и шток устанавливаются в корпус, а затем закрываются крышками. Осталось подсоединить рычаг к штоку снизу и всасывающую трубку к корпусу.

Чтобы облегчить управление насосом, на рычаг следует установить пружину, возвращающую его в исходное положение.

Чертеж ручного насоса

На схеме показана конструкция насоса. Как видите, все очень просто.

Ручной насос – чертеж

Принцип работы и устройство водяного насоса

Если у вас есть пруд, а не скважина, вам не обязательно использовать собственную рабочую силу для запуска насоса. Вы можете сделать водяной насос и позволить силам природы качать воду.

Подставка с ручкой устанавливается на берегу так, чтобы последняя находилась над водой.
Затем возьмите кусок гофрированной трубы и установите обратный клапан на каждом конце так, чтобы они открывались в одном направлении.
Выходной конец трубы крепится к ручке, а входной конец привязывается к бревну или другому плавающему в пруду поплавку, чтобы он погружался под воду.

Остается подсоединить водопроводную трубу к гофрированному отводу, и насос готов. Бревно будет раскачиваться на волнах, заставляя рифль растягиваться и сжиматься. Когда он растягивается, он будет забирать воду из резервуара, а когда сжимается, вода будет выталкиваться через выходной конец, прикрепленный к кронштейну.

Если на участке нет электричества, воду из колодца придется добывать вручную. Самодельный водяной насос – советы по изготовлению простейших конструкций.

Обзор моделей септиков “Крот” можно найти в этой статье.

Как сделать насос для колодца своими руками?

На основе тормозной камеры может быть изготовлен другой скважинный насос с ручным приводом – мембранный насос. В нем должно остаться только одно отверстие, остальные затыкаются. На противоположной стороне оставшегося открытого отверстия необходимо сделать несколько отверстий, в которые будут установлены обратные клапаны с использованием эпоксидной смолы.

Клапаны изготовлены из толстостенной медной трубы. На одном конце внутренний диаметр увеличивается с помощью сверла, и туда помещается шарик. Его диаметр должен быть равен увеличенному диаметру трубы, чтобы узкая часть трубы была перекрыта. Затем мы припаиваем кусок проволоки к рассверленному концу трубки, чтобы предотвратить выпадение шарика – и клапан готов.

Ручной насос для подъема воды

Следующий клапан изготавливается таким же образом, только к проволоке припаивается пружина, которая будет удерживать шарик в закрытом состоянии – получается нормально закрытый обратный клапан.

Осталось установить клапаны в камеру и приклеить к ней круглую резиновую диафрагму, вырезанную из автомобильного аппарата. В середине диафрагмы с помощью гаек крепится стержень, свободный конец которого вставляется в левое открытое отверстие в тормозной камере.
