Самое простое заземление - строительство и ремонт

В случае электролитического заземлителя в формулу добавляется коэффициент, характеризующий концентрацию электролита в земле вблизи электрода:

Содержание

Д. Основные методы строительства

Я напомню вам о преимуществах и недостатках традиционных методов строительства заземления, описанных в предыдущей главе:

простота
дешевизна материалов и монтажа
доступность материалов и монтажа

высокая стоимость доставки материалов на объект
требуется большое количество грубой силы
необходимость сварки
большая площадь, занимаемая заземляющим электродом
низкий срок службы электродов – 5-15 лет
громоздкий монтаж

высокая производительность
компактный
сезонная незначительность качества заземления

высокая стоимость бурения
необходимость сварки
короткий срок службы электродов – 5-15 лет

Я остановился на общих словах:

В конце 20-го века было разработано решение, обладающее преимуществами обоих описанных выше методов, без присущих им недостатков.

Кроме того, сильное влияние засоленности почвы на снижение сопротивления заземления (G1.5.) настолько привлекло внимание инженеров, что было найдено "лекарство" от недостатков этого метода – вымывания соли из почвы и коррозии электродов. Это привело к появлению очень интересного метода создания заземляющих электродов, которые можно использовать даже там, где обычные металлические электроды не работают – в вечной мерзлоте и скалистых почвах.

Д1. модульное заземление (для обычных грунтов)

Идеальным сочетанием вышеперечисленных свойств строительных методов было бы такое, которое характеризуется

простота
дешевизна материалов и монтажа
доступность материалов и монтажа
высокая эффективность
компактность
независимость от качества сезонного заземления

не

уменьшать длину (глубину) устанавливаемых заземляющих электродов для облегчения их ручной установки (чтобы не загонять электроды со стремянки)
сохранять длину (глубину) заземляющих электродов как можно дольше
демонтировать буровую установку
снять кувалду
удалить сварку
увеличить срок службы электродов без увеличения их размеров до … ну, пусть будет 100 лет 🙂
поддерживать материальные затраты на должном уровне.

При таком способе строительства заземлитель необходимой длины (глубины) представляет собой сборную конструкцию, состоящую из нескольких коротких (1,5 м) стальных штырей-модулей с малыми размерами поперечного сечения (диаметр менее 20 мм) с цинковым или медным покрытием, которые последовательно соединены друг с другом. последовательно друг с другом. Для заглубления используется обычный бытовой электрический молоток с достаточной энергией удара.

Как и в случае с "обсадной трубой" (п. D2) – большая площадь контакта заземлителя с землей достигается за счет большой длины (глубины) электрода. Благодаря достижению глубоких слоев земли, которые в большинстве случаев имеют меньшее электрическое сопротивление, этот метод имеет более высокую эффективность (меньшее сопротивление земли).

Штыри могут быть соединены несколькими способами:

"глухое отверстие + колышек".

Современная технология

Традиция – это прогресс в прошлом; в будущем прогресс станет традицией (Эдуард Эррио)

В конце 20-го века было разработано решение, обладающее преимуществами обоих вышеперечисленных методов, без присущих им недостатков.

Кроме того, сильное влияние засоленности грунта на снижение сопротивления заземления (п. G1.5.) настолько привлекло внимание инженеров, что было найдено "лекарство" от недостатков этого метода – вымывания солей из грунта и коррозии электродов. Это привело к появлению очень интересного метода создания заземляющих электродов, применимых там, где обычные металлические электроды не справляются – в вечной мерзлоте и скальных грунтах.

Подробнее о них я расскажу в следующей, заключительной части.

UPD: Еще о заземлении в частных домах

Это сопротивление оптимально для работы автоматических выключателей утечки на землю.
Это сопротивление оптимально для прерывателей замыкания на землю и достаточно для обеспечения правильного заземления электроприбора (на всякий случай).
Этого сопротивления достаточно для гарантированного срабатывания устройств защиты от импульсных перенапряжений, которые рекомендуется устанавливать в щитке на входе в дом. Сетевые фильтры необходимы для защиты электрооборудования от импульсных перенапряжений, когда молния ударяет в воздушную линию где-то на пути от трансформатора.

10 Ом получить гораздо проще. Это всего лишь 10 электродов. Полдня нормальной работы.

Алексей Рожанков, специалист технического центра ZANDZ.ru

Публикации на сайте 'Заземление на ZANDZ.ru'.
Правила устройства электроустановок (ПУЭ), часть 1.7 седьмого издания (Google)
Технический регламент 11/2006 Ассоциации "Росэлектромонтаж" (Google).
Собственный опыт и знания

заземление

Схемы заземления для частных домов своими руками: 380 В и 220 В

Существенной разницы между трехфазной (380 В) и однофазной (220 В) схемой заземления частного дома при монтаже контуров заземления нет. Однако она присутствует в электропроводке. Давайте разберемся, что это такое.

В однофазной сети для питания электроприборов используется трехпроводный кабель (фаза, нейтраль и земля). Трехфазная сеть требует пятижильного кабеля (те же земля и нейтраль, но три фазы). Особое внимание следует уделить проводке – земля не должна соприкасаться с нейтральным проводником.

Рассмотрим ситуацию. Из подстанции выходят 4 проводника (ноль и 3 фазы), которые подключены к распределительному щиту. Когда объект надлежащим образом заземлен, они подаются в распределительное устройство и "заземляются" на отдельную шину. Фазный и нулевой проводники проходят через все автоматы (УЗО), а затем идут к оборудованию. От заземляющей шины провод идет непосредственно к розеткам и приборам. Если нейтральный контакт заземлен, то автоматические выключатели будут срабатывать просто так, и такая проводка в доме совершенно не нужна.

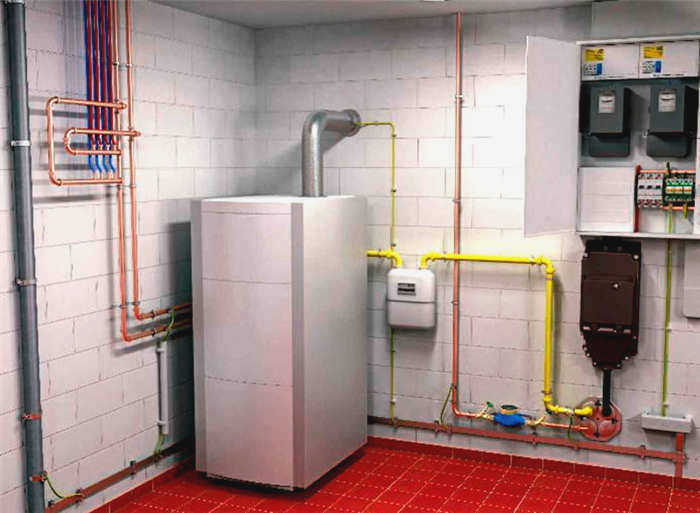

Схема заземления для собственного дома не сложна, но требует внимательного и осторожного подхода. Ее несложно сделать только для одного котла или другого электроприбора. Эту тему мы обязательно рассмотрим ниже.

Полезная информация. Перед началом работ необходимо составить подробную схему заземления частного дома. Схема заземления будет полезна во время работы, а также пригодится позже в случае возникновения аварийной ситуации.

Как правильно заземлить частный дом

Прежде чем приступить к правильному заземлению дома, необходимо ознакомиться с правилами монтажа. Важны глубина контура, материал и качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто используется сталь.

Требования к контуру заземления в отдельно стоящем доме следующие:

Вертикальные шины не короче 16 мм;
Горизонтальные шины не короче 10 мм;
Толщина стали не менее 4 мм;
Диаметр стальной трубы должен быть не менее 32 мм.

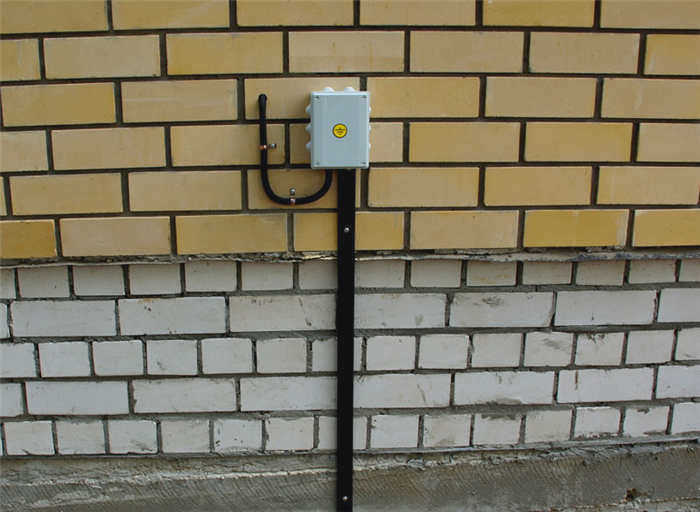

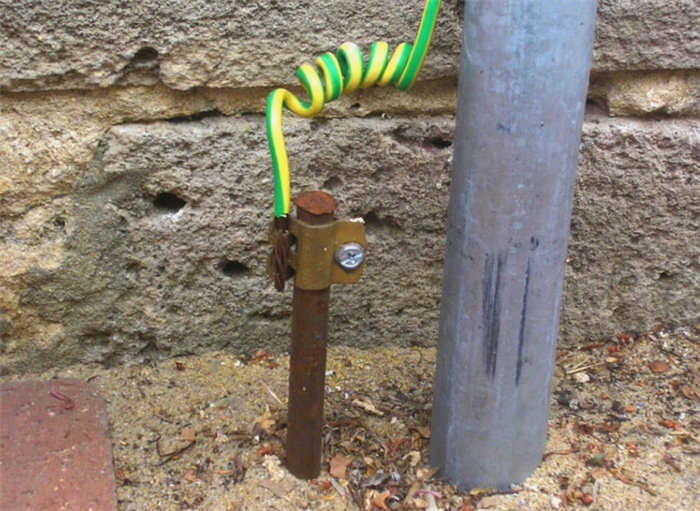

Полезная информация! Допускается естественное заземление – металлических конструкций под землей или труб (кроме топливных и канализационных). Естественное заземление не должно быть покрыто антикоррозийным веществом.

Все соединения выполняются с помощью сварки – болтовые соединения не допускаются. Они быстро окисляются, и контур заземления становится бесполезным уже через шесть месяцев. Он может быть выполнен в виде треугольника рядом с жильем или в виде квадрата по периметру здания.

Самостоятельная установка контура заземления

Многие спрашивают: почему контур заземления выполнен в виде треугольника? Все просто – это наиболее эффективное и компактное расположение. В то же время электроды можно расположить в виде линии, квадрата или любой другой формы.

Выбор участка

Заземление в загородном доме своими руками рекомендуется делать не далее двух метров от дома. Это позволит дополнительно сэкономить на проводнике. Неплохо сделать контур возле озера или в низине.

Наличие влаги увеличит сопротивление системы. Если после строительства под домом остается песчаная почва, рекомендуется отступить немного дальше, где будет почва без примеси песка.

Как читать: Антенна для цифрового телевидения своими руками – пошаговая инструкция

Земляные работы

Давайте более подробно разберемся, как сделать земляные работы в частном доме:

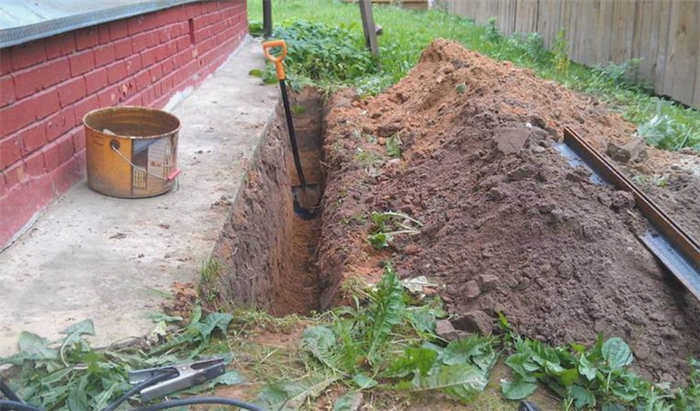

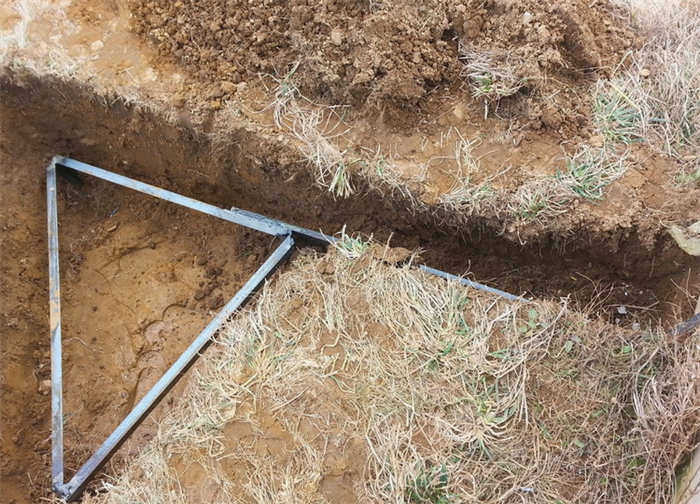

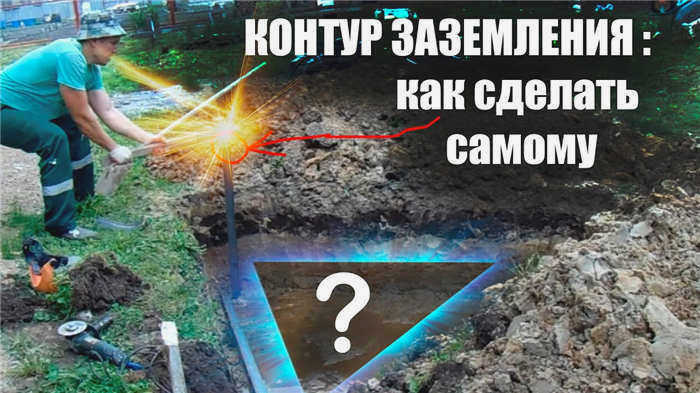

Сначала выкопайте траншею в форме треугольника или другой желаемой формы. Длина сторон должна составлять 2-3 метра. Учитывая, что электроды будут вбиваться через каждый 1 метр. Глубина траншеи составит 50-70 сантиметров.
Также потребуется траншея от контура до дома.

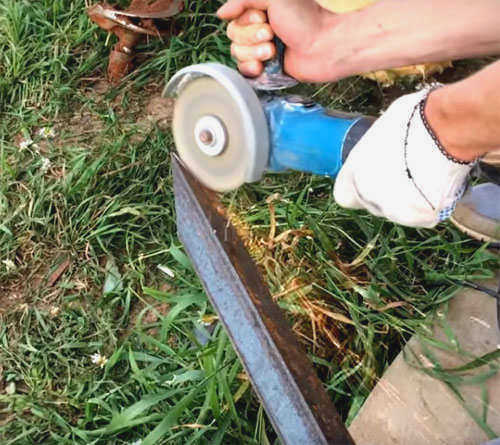

Заточите штыри, чтобы они лучше входили в почву.
С помощью кувалды вбейте электроды по отмеченным точкам. Важно, чтобы они уходили в траншею на 20 сантиметров.

Совет! Не стоит делать валы для стержней с помощью бура – это снизит эффективность.

Наиболее распространенные ошибки при установке

При заземлении частного дома своими руками возможны следующие ошибки:

Большое расстояние от дома до контура, что увеличивает значение сопротивления.
Покрытие элементов системы краской для защиты от коррозии.
Плохо сваренные соединения приводят к разрыву цепи.
Использование слишком тонкого металла приводит к быстрому падению производительности из-за коррозийных процессов.

Любой человек может выполнить процесс монтажа своими руками. Самое главное – иметь желание и время для выполнения работы.

Заземление. Как рассчитать и сделать контур заземления для частного дома? #energolikbez
