Саморегулирующиеся греющие кабели – принцип действия, применение и монтаж

Саморегулирующиеся нагревательные кабели становятся все более популярными как в промышленности, так и в быту. Особенно они незаменимы в системах антиобледенения. С наступлением холодов существует риск замерзания и разрыва водопроводных или канализационных труб, а также образования ледяной корки на лестницах или дорожках.

В этой статье мы расскажем о характеристиках и типах саморегулирующихся греющих кабелей, их использовании и способах установки на трубах и крышах.

Что такое саморегулирующийся греющий кабель

Саморегулирующийся кабель – это тот же электрический кабель, но усовершенствованная модель. Его конструкция сложнее, чем у обычного кабеля.

Нагревательный саморегулирующийся кабель представляет собой полимерную матрицу, сопротивление которой изменяется под воздействием внешней температуры в зависимости от количества выделяемого тепла.

Нагревательный элемент представляет собой две медные луженые жилы, покрытые графитовым пластиком с полупроводниковым полимером. Это образует саморегулирующуюся матрицу, которая окружает медные жилы.

Нагревательный элемент изолирован термопластичным фторполимером, который также защищает его от влаги. Экранированная медная оплетка защищает от механических воздействий и действует как заземляющий проводник.

Внешняя оболочка изготавливается из различных материалов. Каждый тип предназначен для определенных условий эксплуатации. При стандартных условиях – полиолефиновый пластик, если среда агрессивная – фторполимер.

Матрица и оболочка подвергаются радиационной сшивке.

Конструкция и типы саморегулирующихся нагревательных кабелей

В настоящее время используются два типа нагревательных кабелей для труб – резистивный и саморегулирующийся..

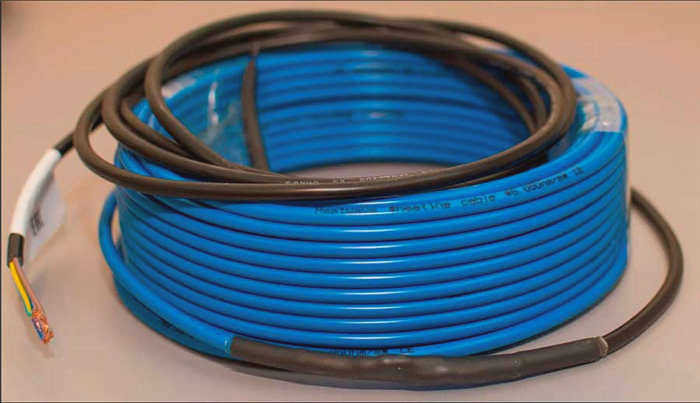

Первый нагревается путем пропускания через него электрического тока. Источником тепла является простой проводник с высоким сопротивлением. Конечно, количество тепла всегда будет одинаковым, в зависимости от параметров кабеля.

Для регулирования степени нагрева в цепи управления нагревателя установлен термостат. Для этой цели можно использовать устройство, применяемое в напольном отоплении.

Оно состоит из сильно изолированного кабеля, который заключен в герметичный пластиковый внутренний кожух. Внутри оболочки помещена цветная нить в качестве идентификационного элемента, своего рода маркировки. Поверх оболочки наматывается оплетка из луженой медной проволоки, которая служит защитным экраном. Внешняя оболочка изготовлена из стойкого полимера.

Особенностью использования резистивных нагревательных кабелей является необходимость избегать перехлеста при наматывании их на трубу. В местах контакта неизбежно взаимодействие, что приведет к локальному перегреву, и устройство может просто перегореть.

Кабели сопротивления могут быть одножильными или двужильными. Последние несколько дороже, но используются чаще, поскольку требуют более простого подключения. В то время как одножильный нагреватель требует питания с обоих концов, двужильный можно подключить к розетке 220 В с помощью стандартной евровилки.

Другим недостатком одножильных кабелей является то, что их нельзя обрезать до нужной длины, они не будут работать как таковые. Если приобретается кабель большей длины, его нужно будет использовать целиком.

Производители нагревательных кабелей

Потребность в обогреве дома и инфраструктуры необходима жителям северных регионов, поэтому эта технология и материалы пришли к нам оттуда.

На мировом рынке существует множество компаний, производящих нагревательные кабели. Ниже приведены сведения о наиболее популярных производителях качественной продукции:

Ensto (EFPO10, TASH0.05) – страна-производитель – Финляндия. Производит самонагревающиеся кабели, отвечающие последним инновационным требованиям. Продукция проста в монтаже и имеет улучшенный дизайн.
Nelson – ассортимент моделей, выпускаемых американской компанией, достаточно велик (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Эти изделия имеют длительный срок службы и обеспечивают стабильную, улучшенную производительность в процессе эксплуатации.
Lavita – южнокорейская компания. Ее тремя основными моделями являются:

HPI 13-2 CT – длительная, бесперебойная работа;
GWS 10-2 CT – энергоэффективная работа;
VMS 50-2 CX (CT) – модель с повышенной устойчивостью к внешним нагрузкам.

DEVI – датская компания. Широкий ассортимент моделей (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все с 20-летней гарантией – замена и переустановка поврежденных кабелей. Кроме того, эти продукты известны своей высокой производительностью и скоростью. Они успешно применяются как в наружных, так и во внутренних системах отопления.
FreezStop производится в России и не может остаться незамеченным. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) отличаются высоким качеством и подходят для различных систем.

Конструкция саморегулирующегося кабеля

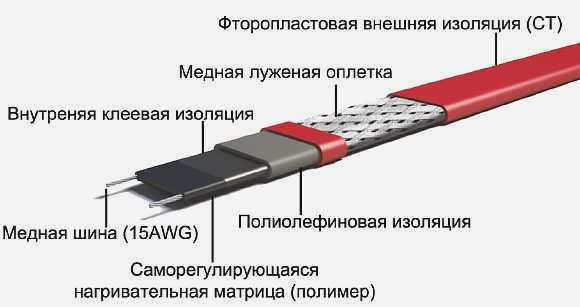

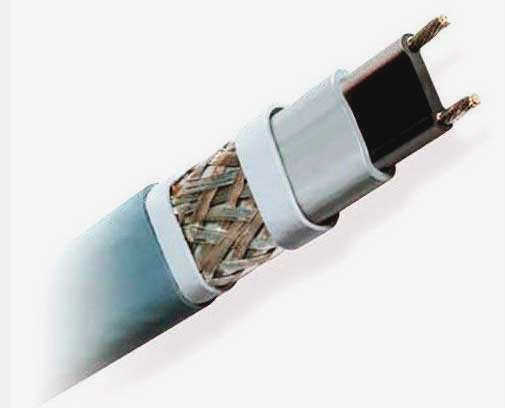

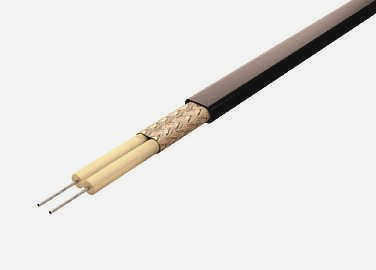

В большинстве случаев саморегулирующийся кабель состоит из двух медных проводников, пространство между которыми заполнено теплоизлучающей полупроводниковой матрицей. Матрица покрыта внешней изоляцией, армирующей оплеткой и внешней оболочкой.

Саморегулирующиеся кабели в основном различаются по мощности. Она может составлять от 10 Вт до 80 Вт. Кроме того, разница заключается в наличии или отсутствии экранирующей оплетки.

Внешняя оболочка также может быть разной. В основном это термопластичный эластомер или фторполимер для использования в агрессивных средах. В последнем случае оболочка кабеля устойчива к воздействию ультрафиолетового излучения, влаги и других факторов.

К преимуществам саморегулирующихся кабелей относятся

отсутствие возможности локального перегрева;
возможность разрезать кабель на отрезки нужной длины;
значительная экономия энергии и, следовательно, финансовых затрат;
минимальное техническое обслуживание;
Кабель можно прокладывать по любой поверхности, независимо от ее геометрии и материала;
длительный срок службы благодаря износостойкой оболочке.

Основные недостатки этого кабеля следующие:

высокий пусковой ток;
длительное время прогрева;
Средняя длина кабеля составляет около 100 м.

Преимущества и недостатки

Саморегулирующийся кабель не является идеальным продуктом, так как имеет как преимущества, так и недостатки.

Надежность и простота конструкции.
Равномерность и однородность нагрева по всей длине с возможностью изменения температурного режима в холодных/теплых зонах.
Устойчивость к резким перепадам напряжения, позволяющая не беспокоиться о внезапном изменении этого параметра.
Экономия электроэнергии. Даже при максимальной мощности счета за электричество относительно невелики.
Безопасность. Несколько защитных слоев предохраняют от поражения электрическим током. Кроме того, такие изделия не боятся перехлеста и надежно защищены от перегрева.
Нет необходимости в дополнительном обслуживании и расходах.
Нет ограничений по длине, что позволяет подобрать решение для конкретных ситуаций.

Саморегулирующиеся греющие кабели имеют и ряд недостатков:

Более высокая цена за метр изделия.
Кабель поставляется в больших количествах и часто без заводских гильз и сальников для соединения. Также отсутствуют соединительные трубки, которые вам придется подключать самостоятельно.

Основным недостатком для многих покупателей является стоимость, но в долгосрочной перспективе саморегулирующийся кабель более экономичен, чем его конкуренты. Это достигается благодаря возможности варьировать мощность в зависимости от условий эксплуатации.

Популярные модели на рынке: обзор вариантов

На рынке представлен широкий ассортимент саморегулирующихся нагревательных кабелей от различных производителей. Они отличаются конструктивными особенностями, ценой и другими параметрами. Мы остановимся на некоторых популярных вариантах.

Кабель BSX от Thermon

Это стандартный бюджетный кабель, который состоит из медных стержней сечением 1,3 мм², полупроводящей матрицы, изоляции для лучистого обогрева, специальной медной оплетки и полиолефиновой оболочки.

Кроме того, на поверхность нанесено коррозионностойкое фторполимерное покрытие.

Имеются четыре типа кабелей, различающихся по плотности мощности.

Имеются кабели мощностью 9, 15, 25 и 32 Вт/м. Каждый из четырех номиналов имеет два варианта изоляции – фторполимерную или полиолефиновую.

Первый вариант стоит дороже, но он более устойчив к коррозии и негативным химическим воздействиям.

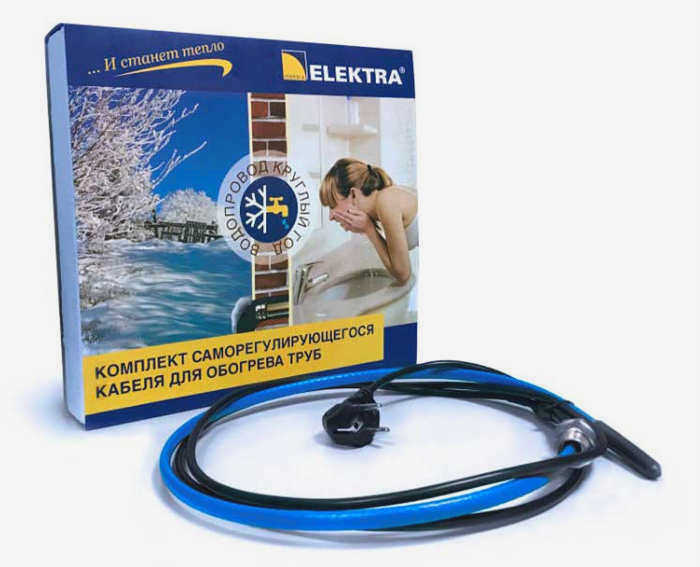

Elektra SelfTec DW

Это саморегулирующийся нагревательный кабель, предназначенный для установки внутри трубы. Он имеет прочный внешний слой изоляции из пищевого полиэтилена, что делает его пригодным для использования в трубах с питьевой водой.
