Самостоятельная заправка холодильника фреоном

Фреон присутствует в качестве хладагента в большинстве холодильников и кондиционеров воздуха. Это вещество отвечает за теплообмен в системе охлаждения. Компрессор и испаритель перемещают фреон по контуру и нагревают его, извлекая тепло из окружающего воздуха.

Распространенной причиной неисправности бытовых холодильников является утечка фреона. Он имеет тенденцию испаряться при длительной работе и при повреждении компонентов системы. При ремонте домашнего холодильника важной задачей является заправка его газом фреоном. В этом материале мы покажем вам, как сделать это своими руками в домашних условиях.

Содержание

Причины утечки фреона

Основным признаком утечки фреона является ухудшение качества охлаждения продуктов в холодильнике. Если параметры прибора установлены на нормальном уровне, а прибор работает “вполсилы”, это верный признак того, что произошла утечка хладагента.

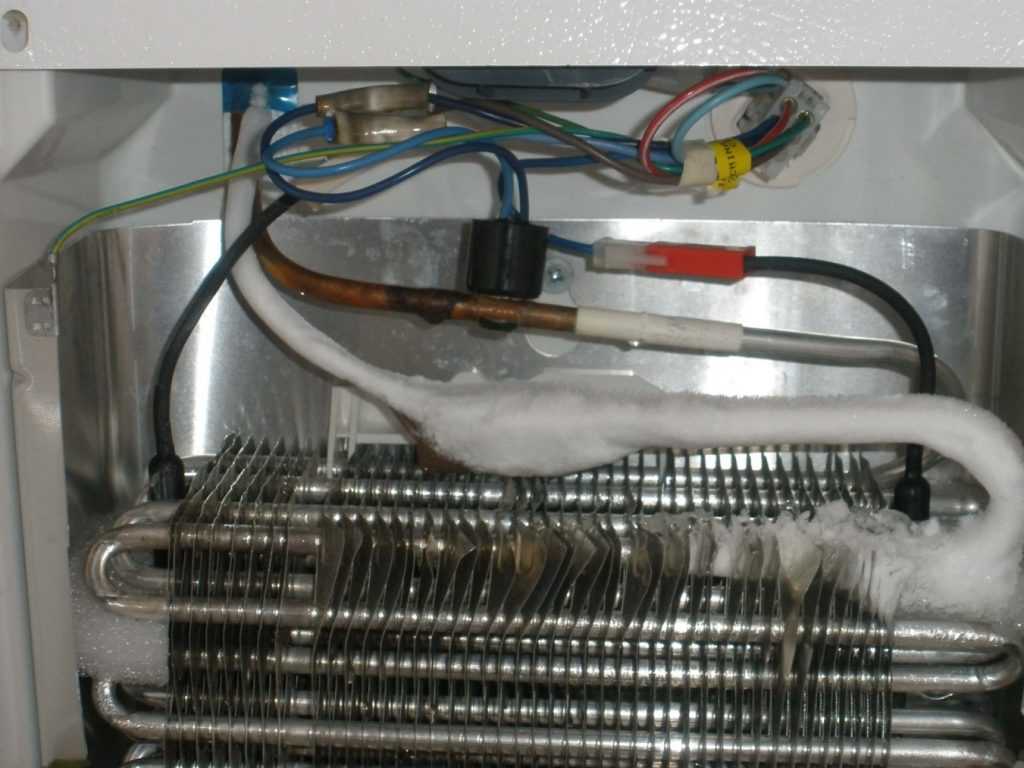

Об утечке хладагента в холодильнике может свидетельствовать иней на трубках, неприятный запах во время работы, утечка масла

Причины утечки хладагента включают:

Повреждение компрессора в контуре хладагента;
Трещины или износ в трубках, по которым проходит хладагент;
Повреждение компрессора или испарителя в результате механического повреждения (например, неосторожная чистка холодильника из-за обледенения, перемещение агрегата);
Потеря давления в системе в той или иной точке;
плохое соединение труб.

Какие материалы необходимы для зарядки?

Замена хладагента в домашнем холодильнике – довольно сложный и дорогостоящий процесс. Однако, как только владелец научится самостоятельно перезаряжать холодильник, он перестанет нуждаться в услугах сервисных центров, что положительно скажется на бюджете в будущем.

Перед заполнением устройства внимательно прочитайте руководство и ознакомьтесь с его конструкцией. Этот документ содержит множество важных данных – уровень давления в системе, тип хладагента, расположение компонентов.

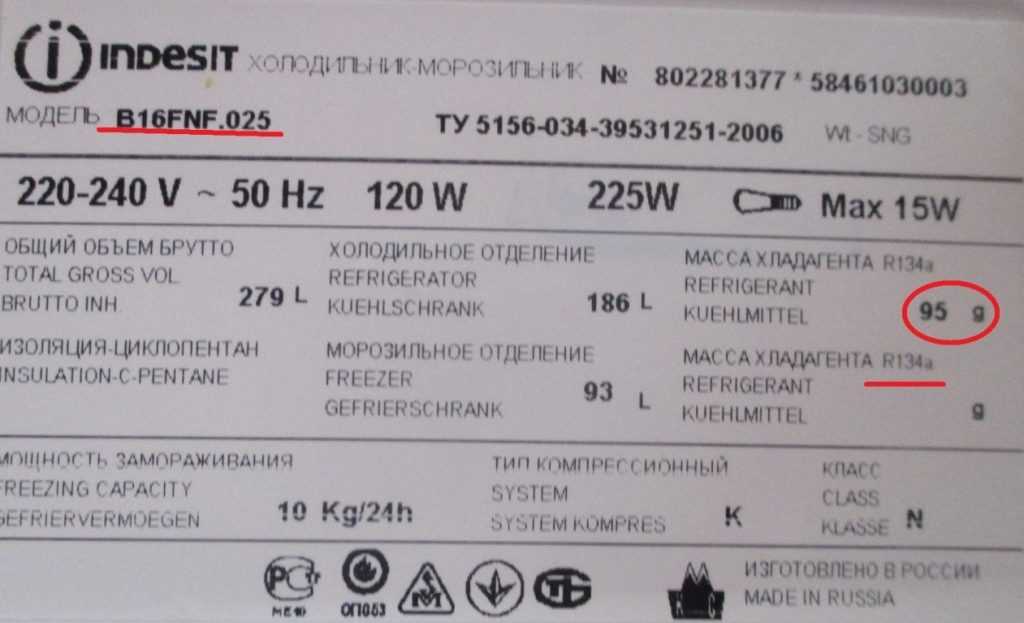

Данные о хладагенте также имеются на этикетке устройства, где указывается тип хладагента и его вес в системе.

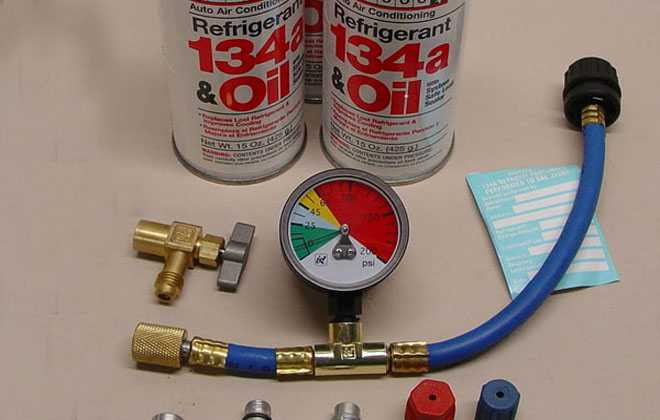

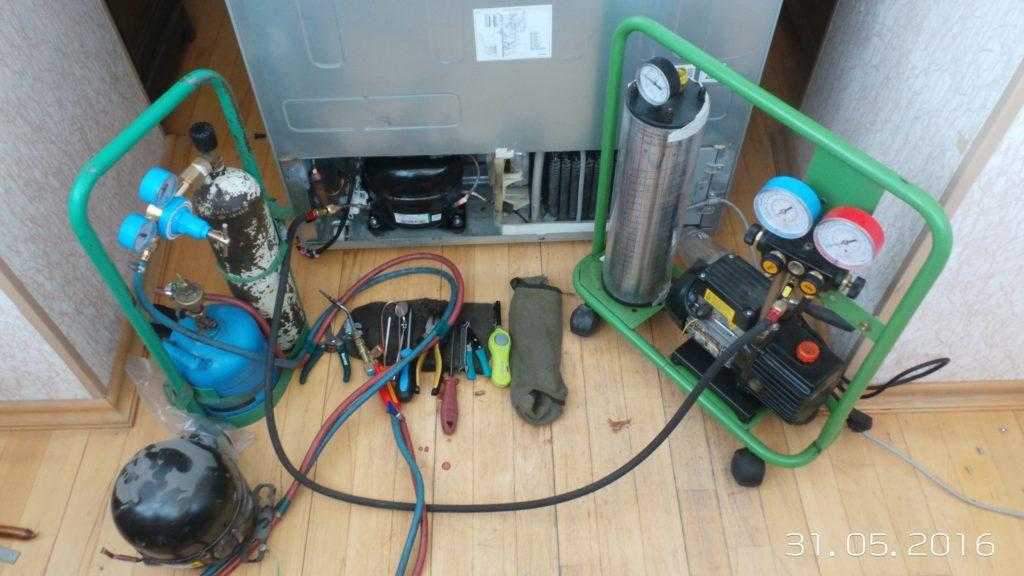

Перед этим необходимо подготовить оборудование и заправочные материалы:

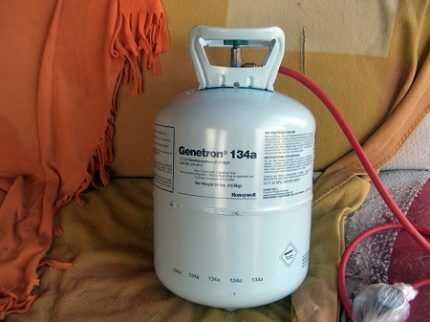

Баллон с хладагентом – обычно в холодильниках используются фреоны R134 и R600, но для получения точных результатов обратитесь к инструкции;
Точные весы – они предназначены для взвешивания цилиндра во время загрузки, что позволяет проверить по весу, сколько вещества находится в контуре;
вакуумный насос – необходим при закачке газа в систему;
оборудование и детали для герметизации капиллярных трубок в случае повреждения и после эксплуатации;
Фильтр-осушитель – потребуется для замены встроенного в систему фильтра, чтобы влага не оставалась в системе;
Баллон с азотом для очистки системы от жидкости; клапан Шрейдера – необходим для подключения насосов и баллонов к системе, создавая зону вакуума и высокого давления.

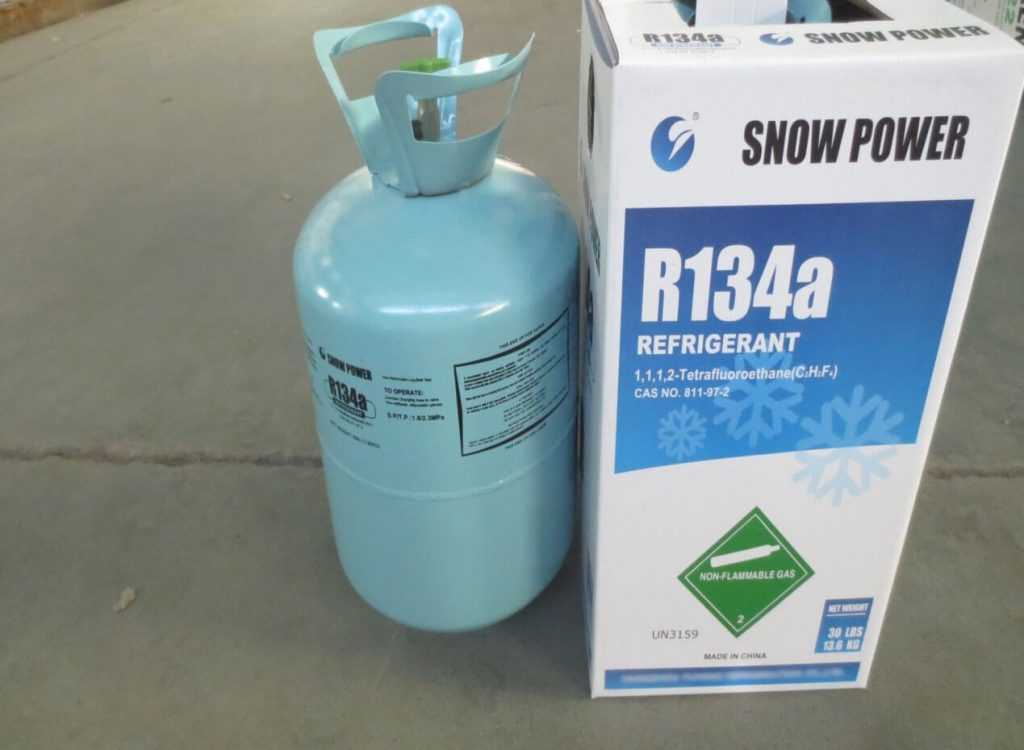

Хладагент R134a часто используется в холодильниках и кондиционерах воздуха. Он безопасен для людей и окружающей среды. Он доступен в различных вариантах мощности

Перед зарядкой устройства убедитесь, что все компоненты системы работают правильно. Если произошла утечка хладагента, замените поврежденные трубы и оборудование перед началом работы. В противном случае кулер может быть поврежден и не будет работать должным образом.

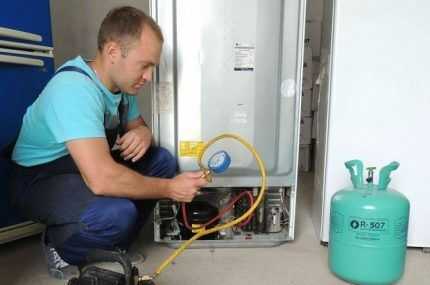

Как зарядить холодильник самостоятельно?

После того как вы все подготовили, можно приступать к работе. За несколько шагов вы можете самостоятельно заправить фреоном свой домашний холодильник:

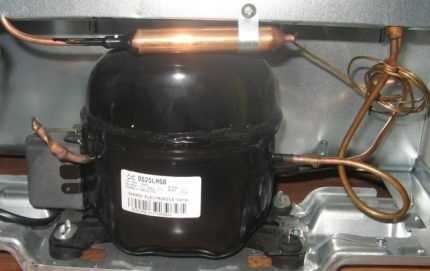

Клапан Шрейдера подключается к сервисному патрубку компрессора. Через него будут проходить все газообразные вещества;
Первый шаг – заполнение контура воздухом с помощью насоса. Это делается для того, чтобы избежать утечек через негерметичные трубы. Если давление сохраняется во время закачки, система герметична; если уровень падает, найдите неисправные трубы и загерметизируйте их;
Следующим шагом является продувка контура азотом. Газовый баллон подключен к клапану Шрейдера. Продувка позволяет удалить влагу из трубок перед повторным наполнением;

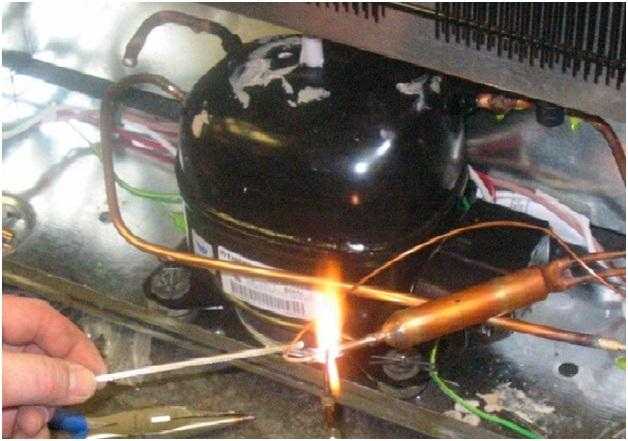

Затем фильтр-осушитель заменяется на новый. Для этого старый фильтр отрезается от конденсатора, а на его место устанавливается новый. Подсоедините капиллярную трубку к новому фильтру-осушителю и тщательно спаяйте соединение. Важно сделать это быстро, чтобы в систему не попали воздух и влага.

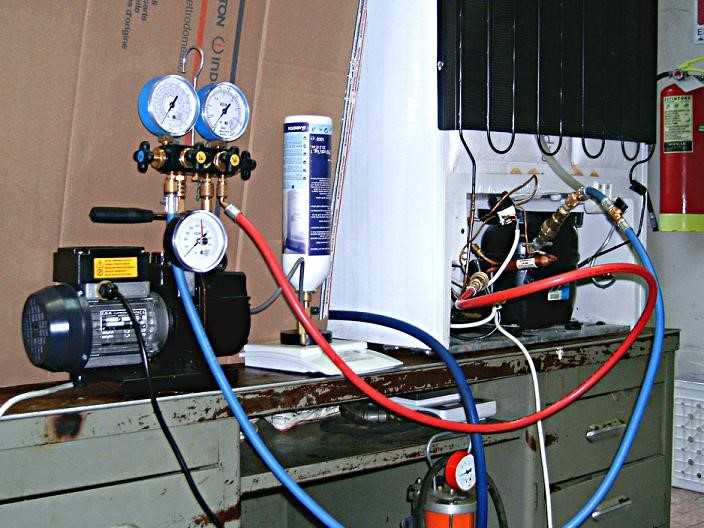

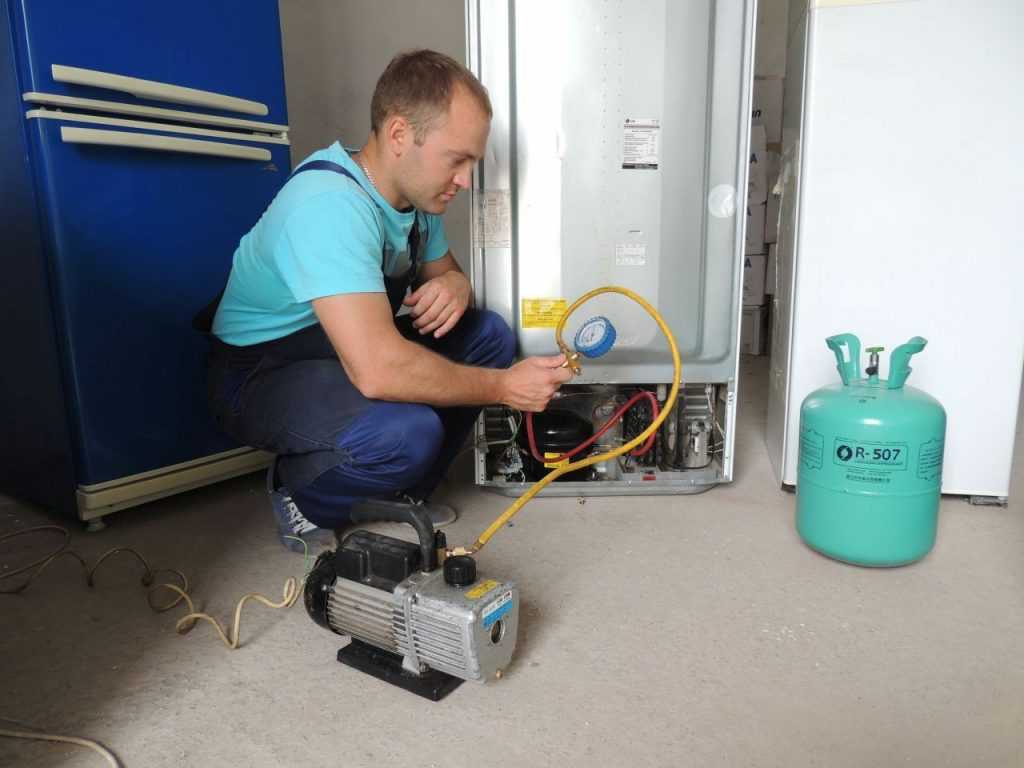

Подключите устройство к вакуумной станции. Клапан Шрадера, установленный на компрессоре, подключен к его левому входу, средний – к фреоновому баллону, а правый – к насосу.

Важным этапом в работе является продувка и осушение холодильного контура. От этого зависит будущая готовность агрегата и качество заправки.

Затем контур опорожняется, т.е. азот выкачивается из трубок. При этом также удаляются остатки жидкости. Не нужно спешить с завершением процесса вакуумирования, контур должен быть очищен в течение 15-20 минут.

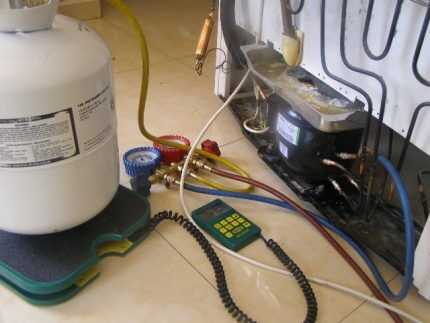

Перед заправкой баллон с хладагентом следует взвесить на точных весах. При заполнении контура количество хладагента, поступающего в охладитель, следует проверять с помощью весов. Весы должны давать максимально точные показания с точностью до грамма;
Чтобы накачать систему, откройте вентиль хладагента и следите за шкалой, чтобы увидеть, когда линии полностью заполнены. Точное количество вещества указано в инструкции по эксплуатации устройства;
После завершения работы необходимо отсоединить клапан Шредера и загерметизировать сервисный патрубок компрессора.

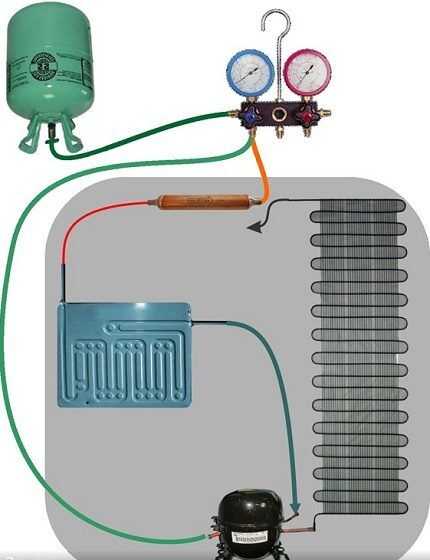

Технология подключения для заключительной фазы заправки хладагента

Частые ошибки во время работы

Если зарядка холодильника выполняется непрофессиональным специалистом, он может допустить ошибки, которые приведут к повреждению прибора. В частности, следует отметить два аспекта:

Неправильное количество фреона. Если в систему поступает меньше или больше хладагента, чем требуется, компрессор не будет работать должным образом. Это приведет к перегреву и повреждению деталей устройства. Поэтому рекомендуется использовать очень точные весы, с погрешностью не более 1-2 грамм.

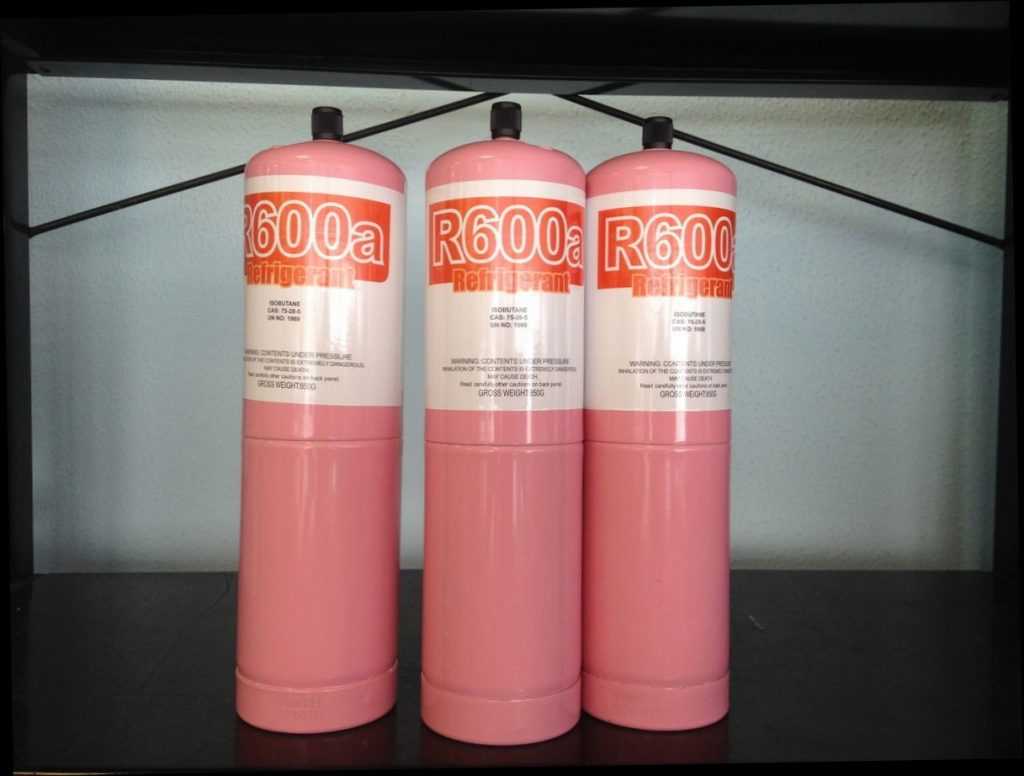

R600a является одним из самых экологически чистых хладагентов. Однако он наиболее подвержен повреждениям при зарядке холодильника по весу – ошибка в несколько граммов вещества может повредить прибор.

Пошаговые инструкции по заправке фреоном для каждого типа холодильника

Современная, комфортная жизнь невозможна без бытовой техники, например, холодильника. Если он сломается, это может принести много неприятностей: испорченные продукты и зимнее хранение, а в случае промышленных морозильников или коммерческого холодильного оборудования – финансовые потери для некоторых людей. Одной из причин неисправности является разрыв в контуре, удерживающем газ хладагент, или утечка. Чтобы сэкономить деньги и выполнить заправку фреоном самостоятельно, вам понадобятся специальные инструменты и некоторые навыки, но сначала о главном.

Этот предмет подходит для всех российских, советских и зарубежных моделей – одно-, двух- и трехчашевых, включая встраиваемые камеры: Hotpoint Ariston, Ardo, Beko, Bosch, Candy, Daewoo, Electrolux, Gorenje, Haier, Hansa, Hitachi, Indesit, LG, Liebherr, Polair, Pozis, Samsung, Sharp, Shivaki, Siemens, Snaige, Stinol, Toshiba, Vestel, Vestfrost, Whirlpool, Zanussi, Elenberg, а также Норд, Бирюса, Юрюзань, Атлант, Ока Свияга, Океан, Минск и Дон.

Для начала

Любой холодильник может сломаться: независимо от марки, модели или ценовой категории. Стоимость ремонта сильно варьируется и может быть довольно высокой для известных производителей. Поэтому вы хотите попробовать отремонтировать машину в домашних условиях. Давайте узнаем нюансы заправки холодильника, если в нем закончился фреон.

Правила безопасности

Самостоятельная откачка фреона – опасное занятие, так как может привести к травмам человека, и к нему следует подходить со всей ответственностью:

Прочитайте документацию, прилагаемую к холодильнику.
Отключите прибор от электросети;
Не курите и не используйте нагревательные приборы при замене газа, так как он легко воспламеняется;
Все ремонтное оборудование должно быть заземлено;
При пайке компонентов не следует пренебрегать правилами пожарной безопасности;
Пары хладагента опасны для здоровья (могут привести к отравлению), поэтому помещение не должно быть изолировано и должно проветриваться в течение 15 минут после обработки;
Используйте газ только производителей с подтвержденной гарантией.

Материалы и оборудование

Чтобы самостоятельно закачать газ в холодильную систему, необходимо специальное оборудование и запасные части. Можно одолжить инструмент в одной из мастерских, поскольку его приобретение для разового ремонта нерентабельно.

Что вам понадобится:

Вакуумная откачивающая машина;
Весы для взвешивания;
Хладагент определенной марки;
Сварка и пайка определенного типа, в зависимости от типа трубы;
Фильтр-осушитель;
Клапан Шредера;
Течеискатель для проверки утечек в соединениях.
Баллон с азотом для продувки контура охлаждения.
Держатель иглы.

Этапы работы

Процесс перезаправки хладагента довольно сложен, и важно знать точные этапы.

Найдите и точно определите место утечки;
Изолируйте место утечки;
Замените фильтр-осушитель;
Проверьте, нет ли утечек;
Выполните вакуумную чистку;
Заполните систему;
Проверьте качество выполненной работы.

Подготовить сторону

Проведите диагностику: тщательно проверьте холодильное отделение. Некоторые виды протечек можно определить по внешним признакам: пузыри, ржавчина, потеки на трубах. Если это трудно сделать визуально, используйте детектор утечек. Оцените, сможете ли вы устранить повреждение самостоятельно (особенно если протечка находится в пенистой зоне) или вам потребуется помощь специалиста.

Удаление остатков хладагента

Помня о безопасности, слейте остаточный газ. С помощью иглы зажмите фильтр-осушитель и сделайте прокол там, где видна медная часть. Вы можете провести трубу к вентиляционному отверстию, чтобы защитить себя. Помните, что это взрывоопасно и очень вредно для здоровья.

После устранения утечки и удаления остатков газа замените фильтр-осушитель – это защитит систему от попадания влаги. Его просто отрезают и припаивают новый.

Проверьте систему охлаждения на наличие утечек: постоянно контролируя манометр, повышайте давление азота, чтобы определить, насколько хорошо система держит давление. Затем выпустите газ и слейте его, чтобы удалить воздух и остаточную влагу. Для этого подключите насос к клапану Schrader. Давление в нем должно составлять не менее 6 атмосфер.

Надуть фреон своими руками

Выберите правильный газ для вашего бытового прибора. 6 наиболее распространенных и широко используемых марок: R 600 a, R 134 a, R 12, R 22, R 407 C, R 410 A. Марку и дозировку можно узнать из сервисного сертификата.

Для пополнения запасов фреона в случае его нехватки

Закройте все краны на заправочной станции;
Поместите левый штуцер вакуумной заправочной станции на клапан Шредера, правый – на насос, а средний – на газовый баллон;
Откройте заправочный кран на заправочной станции и включите насос – добейтесь минимального перепада давления;
Закройте правый клапан и откройте заливной клапан до полного заполнения;
Включите холодильник и проверьте давление;
Зажмите трубу компрессора и спаяйте концы вместе;

Пошаговые инструкции с видео

Проблемы, возникшие в ходе процесса

Несоблюдение процесса заправки может привести к полному выходу устройства из строя.

Чего следует остерегаться:

Влага в холодильном контуре. Если вы не уделили достаточного внимания осушению и влага осталась в контуре, это приведет к выходу из строя клапанов компрессора или даже к короткому замыканию обмоток. В этом случае лучше “пересушить”, так как плохую сушку нельзя исправить.
Чрезмерное количество газа. Избыток газа приводит к засорению каналов испарителя, что, в свою очередь, вызывает повышение давления, уменьшение свободного объема до кипения, и агрегат перестает отключаться. Это создает ненужную нагрузку на компрессор и приводит к его поломке.

Теория

Почему фреон необходим

Наиболее важной частью технической составляющей холодильного оборудования является газ, который используется для поддержания низких температур и замораживания продуктов. Без этого элемента устройство теряет свою функциональность.

Стоит помнить, что хладагент не имеет запаха, поэтому о проблемах в системе охлаждения и испарении можно судить только по температуре внутри агрегата.

Он также огнеопасен и ядовит. Всегда проветривайте помещение после использования.

Всегда используйте только ту марку, которая подходит для вашего прибора.

Причины разгерметизации

Основными причинами потери давления в холодильном оборудовании являются

Естественный износ вследствие старения;
естественный износ компонентов вследствие старения; – засорение капиллярной трубки;
отказ компрессора.

Как самостоятельно диагностировать утечку

Существуют признаки, указывающие на наличие утечки без использования специального оборудования:

Плохое охлаждение или замораживание продуктов питания только в одной локальной зоне;
Непрерывная работа компрессора или с незначительными перерывами между циклами;
Двигатель компрессора полностью отключается;
Странные булькающие звуки.
Сигнализация тревоги или зуммер;
Лед или слой снега вокруг испарителя;

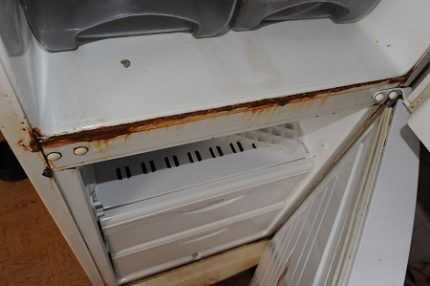

Пятна ржавчины по периметру двери;
Волдыри на стенке корпуса.

ВОПРОСЫ И ОТВЕТЫ

Как определить избыток фреона и слить его

Включите устройство и оставьте его включенным на один час, затем проверьте состояние контура охлаждения. Если капиллярная трубка и фильтр горячие, а обратная трубка покрыта инеем, это указывает на избыток хладагента. Осушите до нужного давления – информация приведена в техническом паспорте устройства. Повторите процедуру. Как правило, труба возврата не должна промерзать более чем на 10 см от выхода из корпуса холодильника.

Сколько хладагента находится в системе

Для каждой марки холодильника требуется разное количество газа для нормальной работы. В среднем эти показатели составляют от 30 до 70 граммов. Не превышайте требуемый уровень фреона. Необходимо также соблюдать название марки, указанное в технических характеристиках прибора.

Можно ли включить прибор без хладагента?

Нельзя включать прибор без газа-хладагента, так как это приведет к выходу из строя двигателя компрессора, и ремонт прибора станет не только сложнее, но и дороже.

Заключение

Холодильник – одно из самых полезных бытовых изобретений, улучшающих качество нашей жизни. Если вы будете заботиться о нем, он прослужит гораздо дольше 7-летнего гарантийного срока. У многих людей до сих пор сохранилась работающая бытовая техника, оставшаяся с советских времен. Самое главное – соблюдать правила безопасности при транспортировке, чистке и даже размещении холодильного оборудования, а также диагностировать неисправности на ранней стадии.

Ремонт негерметичной холодильной системы сложен и даже опасен. Если вы не уверены, стоит довериться специалисту, чтобы предотвратить дальнейший ущерб.

Зарядка холодильника в домашних условиях: алгоритм работы

Утечка хладагента является распространенной проблемой при эксплуатации холодильного оборудования. Неисправности обычно устраняют мастера, специализирующиеся на восстановлении работоспособности холодильного оборудования.

Но заправка холодильника фреоном доступна и домашним мастерам, готовым внимательно изучить процесс и применить знания на практике.

Роль фреона в работе холодильника

Если компрессор, по мнению некоторых, является сердцем холодильника, то хладагент можно считать его движущей силой. Без его достаточного количества не может работать ни одно холодильное оборудование. Этот бесцветный газ без запаха необходим для транспортировки тепловой энергии.

Фреон легко переходит из жидкого в газообразное состояние при относительно низких температурах. Контур, в котором он циркулирует, состоит из двух частей: внутренней и внешней.

Жидкий хладагент поступает во внутренний контур радиатора и поглощает молекулы тепловой энергии, рассеиваемые в воздухе, превращая их в газ. Затем он перемещается во внешний контур, проходит через компрессор и испаритель, отдает тепло окружающему воздуху и возвращается в жидкое состояние.

Этот цикл повторяется снова и снова, в результате чего воздух в отделении холодильника становится все холоднее и холоднее, а решетка на задней стенке постоянно выделяет тепло.

Эти свойства фреона используются и в других приборах, таких как кондиционеры воздуха, тепловые насосы и т.д. Газ циркулирует в герметично закрытом контуре. Он не представляет особой опасности для здоровья человека даже в случае полной утечки из обычного бытового холодильника.

Всего в промышленности используется 16 типов этих насыщенных фторированных углеводородов. Для заправки конкретной модели холодильника подходит определенная марка фреона; обычно это указано непосредственно на корпусе компрессора.

Причины утечки охлаждающей жидкости

Одним словом, причиной утечки фреона является нарушение герметичности контура охлаждения. Но причины этого могут быть самыми разными. Случайные механические воздействия на компоненты холодильного контура или на компрессор могут вызвать эту неисправность.

Выход из строя компрессора почти всегда приводит к необходимости дозаправки его фреоном. Даже если хладагент останется в системе, ее все равно придется перезаправлять после замены поврежденного компонента. Низкое качество или повреждение капилляров, транспортирующих фреон, часто приводит к снижению давления в системе.

Если места соединения различных частей контура хладагента подогнаны неправильно, со временем они могут ослабнуть, и хладагент может выходить через зазоры.

Если капиллярные трубки заблокированы из-за того, что влага попала в контур и замерзла, очистить их несложно. Иногда, однако, такие засоры вызваны скоплением частиц сгоревшего машинного масла. Фильтр-осушитель не улавливает эти вещества, которые постепенно накапливаются в узких трубках и препятствуют свободной циркуляции хладагента.

Хотя в данной ситуации утечки фреона нет, для нормализации работы системы необходимо открыть холодильный контур.

После очистки капилляров необходимо восстановить их герметичность, а затем ввести в систему новый хладагент, чтобы заменить потерянный хладагент.

Перед началом работ по пополнению запасов необходимо выявить и устранить причину утечки. Для этого необходимо проверить схему, чтобы определить, где именно возникает неисправность.

Если проверка не дала результатов, можно использовать мыльный раствор. В систему подается небольшое давление воздуха.

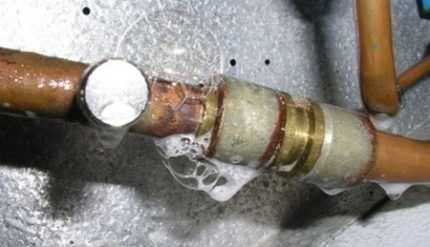

Мыльный раствор наносится на поверхность труб, стыков и т.д. В местах утечек образуются пузырьки воздуха. Обрабатывать всю цепь таким образом непрактично и опасно.

Проще всего сначала проверить самые слабые и подозрительные места: места соединений и участки, где видны следы загрязнения техническими маслами.

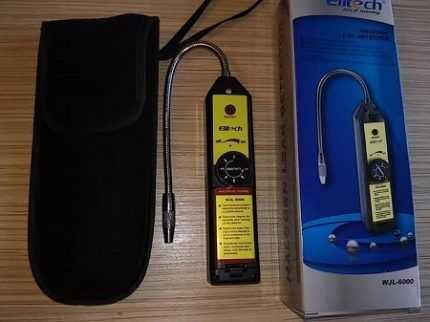

Если применение мыльного раствора не помогло, используйте течеискатель или вызовите опытного техника для определения места утечки хладагента. Это не универсальный инструмент; конкретное устройство обычно настроено на работу только с определенной маркой хладагента.

С его помощью можно обнаружить утечки не только до их устранения, но и после зарядки контура, чтобы убедиться в качестве выполненной работы.

В противном случае можно не заметить дефект. Некачественный ремонт станет очевидным примерно через две недели, и все работы придется выполнять заново.

Помимо устранения утечки, стоит также проверить работу других компонентов системы. Недостаточное количество фреона часто приводит к повышенному износу отдельных компонентов. Если не устранить причину утечки, то вскоре придется повторять ремонтные работы, дозаправлять хладагент и т.д.

Процедура замены CFC

Прежде чем приступить к замене охлаждающей жидкости, убедитесь, что у вас есть все необходимые инструменты и материалы для выполнения этой работы.

Шаг №1 – диагностируйте проблему самостоятельно

Хладагенты не горят, но отсутствие или недостаточное количество в системе может привести к преждевременному износу и повреждению других деталей.

Кроме того, нарушение теплообмена приведет к чрезмерно высокой температуре в холодильнике, порче продуктов, неприятным запахам и т.д. По этой причине важно уметь выявлять и устранять любые утечки как можно скорее.

Вот некоторые моменты, на которые следует обратить внимание:

температура внутри камеры слишком высока;
заметно сокращается количество остановок двигателя;
компрессор работает непрерывно;
внутри устройства имеется конденсат;
из холодильника исходит неприятный запах, который не может быть связан с испорченными продуктами;

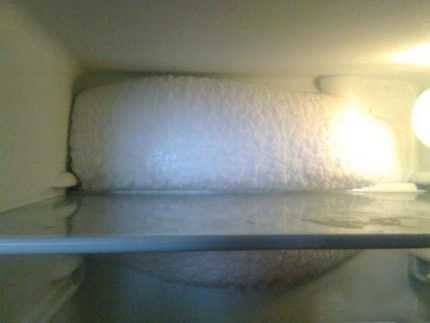

Испаритель покрыт шапкой снега или льда и т.д.

Иногда утечку можно обнаружить сразу. Если не соблюдать осторожность при удалении льда из испарителя, можно случайно проколоть трубку контура.

В результате газ будет выходить из узкого отверстия с характерным шипением. Если вы обратите внимание на этот момент, проблему можно быстро устранить.

Шаг №2 – Подготовка перед заменой

Само собой разумеется, что перед проведением любых ремонтных работ необходимо отключить холодильник от сети. Все нагревательные приборы и открытый огонь должны быть выключены или отодвинуты от места заправки фреона.

Электрооборудование, которое будет использоваться во время ремонта, должно быть заземлено в соответствии с инструкцией по эксплуатации.

При пайке также необходимо учитывать пожарную безопасность. Хотя фреон не опасен для человека, лучше проветривать помещение как во время работы, так и после нее.

Прежде чем приступить к ремонту, следует найти и перечитать руководство по эксплуатации вашего холодильника, чтобы учесть особенности вашей модели. При заправке холодильника хладагентом руководствуйтесь этикеткой и маркировкой на заправочном баллоне.

Шаг №3 – удаление остатков охлаждающей жидкости

Перед закачкой газа в систему необходимо удалить все остатки охлаждающей жидкости в системе. Для этого найдите фильтр-осушитель и зажмите его иглодержателем.

Затем в медной части фильтра проделывается отверстие. Поврежденный таким образом компонент в будущем придется заменить на новый.

Лучше заранее подготовить место пайки клапана. Его следует снять с фитинга и отрезать лишнюю длину. После этого рекомендуется сразу же припаять клапан к компрессору.

После слива оставшегося хладагента из системы все трубопроводы следует продуть азотом. Это позволит выйти влаге, которая могла попасть в контур.

Клапан Шрейдера устанавливается для нагнетания газа в рабочий контур холодильника, чтобы предотвратить вытекание фреона в обратном направлении.

Не используйте для этой работы газовые баллоны с давлением более 6 атмосфер, иначе возможно повреждение системы. Информация о внутреннем давлении обычно указана на баке.

Если подходящий резервуар под давлением отсутствует, подача газа в систему должна осуществляться с помощью регулятора давления.

Система должна быть продута в течение примерно 10-15 минут. Затем закройте клапан на зажиме иглы и отрежьте фильтр возле капиллярной трубки.

Затем контур необходимо снова продуть. По окончании продувки установите новый влагопоглощающий фильтр на место использованного.

Это необходимо сделать в течение 15 минут после завершения последней продувки, так как холодильный контур не может долго оставаться открытым.

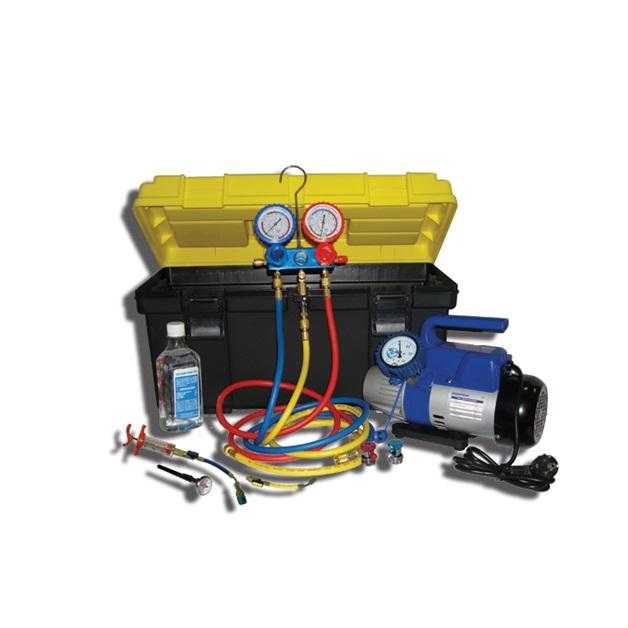

Для выполнения этого вида работ профессиональные техники используют целый ряд специализированных инструментов: течеискатель, тестер, вакуумный насос, гаечные ключи, термометр, плоскогубцы, обжимные клещи и т.д.

Для пайки должны быть предусмотрены защитные щитки, а клапан Шредера и новый фильтр-осушитель являются обязательными.

Для одного холодильного наполнения нет смысла приобретать отдельный комплект оборудования. Было бы дешевле и проще арендовать все необходимое.

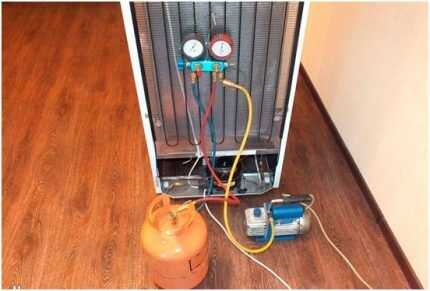

Шаг №4 – Выполнение закачки фреона

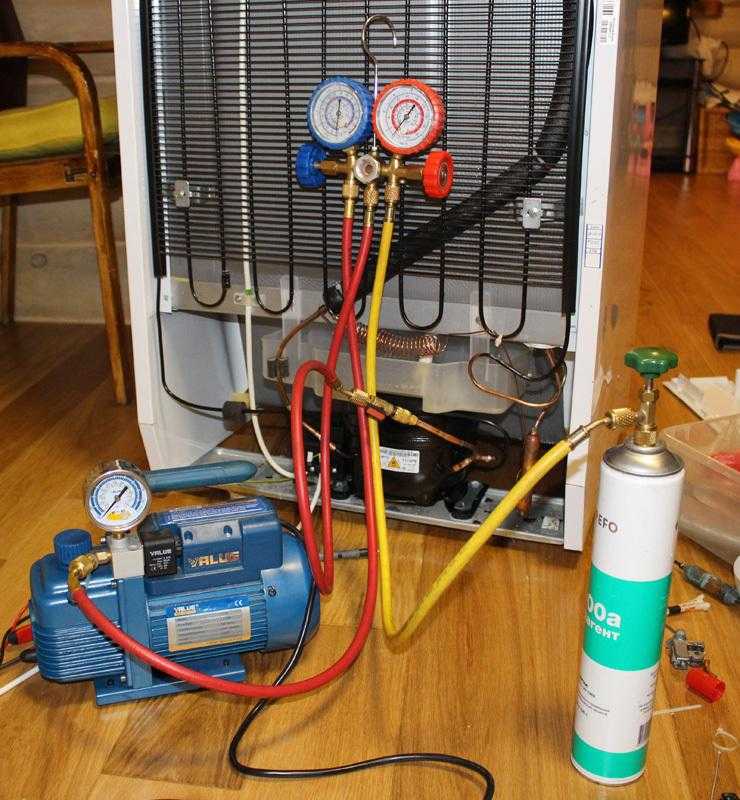

Для выполнения этой операции необходимо оборудование, которое позволит вам контролировать давление в системе. Ремонтники бытовой техники используют зарядную станцию, состоящую из двух манометров с запорными вентилями и трех шлангов.

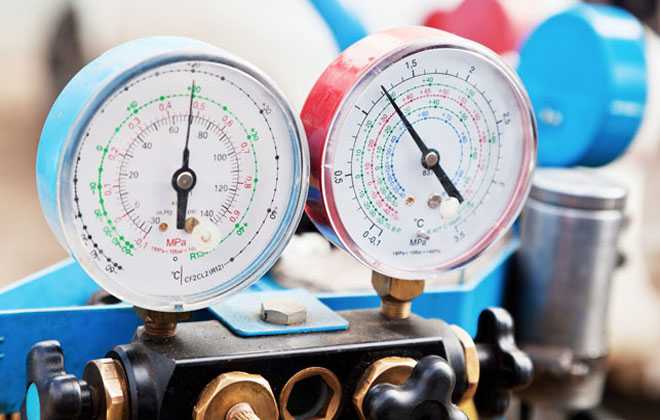

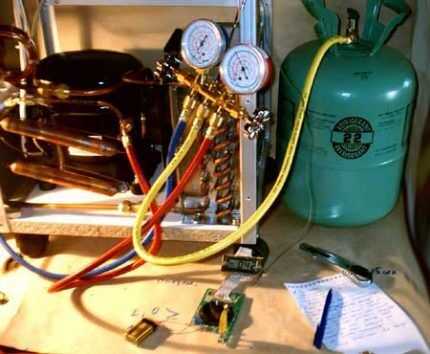

Манометры различаются по цвету: красные и синие. Первый измеряет давление нагнетания, а синий – давление всасывания.

Для обычных бытовых холодильников обычно учитываются только показания синего манометра.

Шланги, к которым подключаются манометры, также имеют разную цветовую маркировку: красный и синий, которые подключаются к манометрам того же цвета, и желтый посередине.

Перед началом работы убедитесь, что вентили на шлангах манометра полностью закрыты. Затем желтый шланг подключается к газовому баллону.

Синий шланг подключается к штуцеру, через который будет циркулировать хладагент. Для этого используется специальный разъем.

Красный шланг устанавливается на другом конце системы. К нему должен быть подключен клапан Schrader.

После подключения всех необходимых компонентов откройте запорные вентили на синем и красном шлангах. Затем откройте вентиль на баллоне с хладагентом и начните заполнять систему, следя за показаниями манометров.

Когда давление достигнет приблизительно 0,5 атмосферы, закройте клапаны манометра.

Теперь компрессор находится под напряжением в течение примерно 30 секунд. Подключите вакуумный насос к желтому шлангу вместо цилиндра. Он включается примерно на 10 минут.

Вакуумирование удаляет воздух, застрявший в системе, и улучшает качество заполнения. Теперь необходимо снова подсоединить желтый шланг к фреоновому баллону.

При этом между коллектором и шлангом должен быть небольшой зазор, чтобы поступающий хладагент вытеснил воздух из шланга, а в шланг попало небольшое количество газа.

Затем желтый шланг, из которого откачивается воздух, прочно присоединяется к коллектору. Снова откройте синий клапан и продолжайте заполнять контур фреоном.

В этот момент компрессор перезапускается, а манометры контролируются, чтобы убедиться, что система работает правильно. Если давление остается стабильным, соединения сгибаются и тщательно спаиваются.

Не следует обжимать и припаивать сервисное соединение до ввода системы в опытную эксплуатацию. На этом этапе синяя игла манометра должна быть все время близка к нулю.

Некоторые мастера заполняют систему фреоном, используя только один манометр. В этом случае количество циркулировавшего хладагента определяется путем взвешивания баллона с фреоном на бытовых весах.

В остальном процесс откачки практически не отличается от метода, описанного выше.

Выводы и полезное видео по теме

Здесь показан процесс устранения утечек и закачки фреона в холодильник с помощью весов:

Общий порядок выполнения этого вида работ можно посмотреть на видео:

Заправка хладагента относительно проста при наличии необходимого оборудования и навыков. Однако при этом необходимо учитывать ряд нюансов: соблюдать требования безопасности, выявить и устранить неисправности, вызвавшие утечку хладагента, правильно выполнить окончательную пайку и т.д.

Неопытным техникам лучше сначала понаблюдать за работой специалистов, чтобы научиться выполнять операцию самостоятельно.

Если у вас есть опыт самостоятельной заправки холодильников фреоном, пожалуйста, поделитесь им с нашими читателями. Пожалуйста, расскажите нам, как вам удалось диагностировать проблему и что вы сделали для ее решения. Пожалуйста, пишите комментарии, делитесь опытом, задавайте вопросы – контактный блок под статьей.

Что такое фреон и как заправить домашний холодильник

Сбой в холодильной системе может быть вызван утечкой хладагента из-за повреждения определенных частей системы. Пользователи часто спрашивают, можно ли заправить холодильник фреоном в домашних условиях. Ремонт своими силами возможен, но при этом необходимо соблюдать осторожность.

Роль фреона в работе холодильника

Фреон (охлаждающая жидкость) является важной частью системы охлаждения. Это бесцветный газ без запаха. Он необходим для передачи тепловой энергии. В холодильниках используется хладагент благодаря его особым свойствам. Фреон обладает следующими свойствами:

Он легко переходит из сжиженного состояния в газообразное (фреон имеет низкую температуру кипения).
Он непрерывно циркулирует в системе, состоящей из внутренних и внешних контуров, поглощая тепловую энергию. Жидкое вещество попадает в трубки в холодильной камере и поглощает тепловую энергию, рассеянную в воздухе.
Он отдает тепло обратно в окружающую среду. Это возможно благодаря потоку, проходящему через испаритель и компрессор. Именно здесь газообразный хладагент становится жидким. Постоянное повторение этого цикла снижает температуру воздуха внутри радиатора.

Газ проходит через плотно закрытые трубки. В случае случайной утечки он не представляет значительного риска для здоровья человека. В промышленности используется 16 типов хладагента, и для каждой марки агрегата имеется свой тип хладагента. Тип газа указан на корпусе компрессора. Помимо фреона, в холодильниках используется ряд других хладагентов.

Когда заряжать

Физические признаки утечки фреона отсутствуют. При выходе газа в окружающую среду не выделяется никакого запаха. Холодильник заряжается при изменении температуры воздуха в отделении. Чем больше разница между нормальной и существующей температурой, тем больше утечка хладагента.

Причины утечки

Утечка хладагента может произойти по следующим причинам:

Механическая неисправность компрессора или холодильного контура. Если трубки повреждены, газ выходит в окружающую среду, вызывая неисправность холодильника.
Отказ компрессора. В этом случае почти всегда требуется замена фреона в холодильнике. Даже если хладагент поддерживается в циркуляции, он становится бесполезным.
Плохое качество труб, по которым течет охлаждающая жидкость. Износ компонентов системы приводит к снижению циркуляционного давления.
Неправильная установка капилляров. Со временем соединения ослабевают, и охлаждающая жидкость вытекает через образовавшиеся зазоры.
Грязные трубы. Если капилляры засоряются из-за проникновения влаги от мороза в контур, то это несложно исправить. Иногда скопление частиц сгоревшего моторного масла приводит к загрязнению. Фильтр не улавливает эти вещества, они остаются в трубах и препятствуют нормальной циркуляции хладагента.

Процедура замены фреона

Прежде чем приступить к загрузке холодильника фреоном, необходимо ознакомиться с правилами безопасности и подготовить все необходимые инструменты.

Необходимые инструменты и материалы

Перед началом ремонтных работ подготовьте следующие материалы и инструменты:

Хладагент. Тип и количество этого вещества должны соответствовать характеристикам ремонтируемого прибора. Эта информация указана на этикетке компрессора. Газ поставляется в баллонах, в которые он заливается под высоким давлением.
Вакуумная насосная станция. Это устройство позволяет продуть контур хладагента и закачать хладагент. Вакуумную насосную установку можно взять напрокат; ее покупка требует больших затрат.
Прецизионные весы. Вам понадобится инструмент для получения нужного количества хладагента. Точные расчеты особенно важны при использовании хладагента R600. Ошибка в несколько грамм может привести к неправильной работе устройства. Чтобы взвесить хладагент, поместите баллон на весы перед заправкой. Во время наполнения следите за изменением веса и вовремя закрывайте клапан.
Сварщик. Также необходим для ремонта поврежденных трубопроводов и для заправки фреоном. Тип флюса выбирается в зависимости от материала системы охлаждения.
Детектор утечек. Этот инструмент используется для определения места повреждения трубы. Если заправка системы охлаждения фреоном является последним этапом ремонта, течеискатель не нужен.
Фильтр-осушитель. Эту деталь необходимо заменять после каждой разгерметизации системы. В противном случае влага остается в контуре системы охлаждения и приводит к закупорке капилляров.
Клапан Шредера. Этот компонент не может быть заменен автомобильной арматурой. Клапан характеризуется двунаправленной работой. Он может создавать как вакуум, так и высокое давление в системе. Обычный сосок не обладает такими свойствами.
Азотный газ. Используется для очистки контура. Если давление в цилиндре превышает 5 атмосфер, используется регулятор давления.

Меры безопасности на рабочей площадке

Если ремонтные работы будут проводиться в домашних условиях, важно знать, что заправка хладагента – это мероприятие, связанное с определенным риском. При самостоятельной зарядке холодильника соблюдайте следующие правила:

Перед началом работы отключите прибор от электросети.
При замене хладагента отключите все нагревательные приборы. Не курите в непосредственной близости от ремонтируемого прибора. Это может привести к воспламенению или даже взрыву.
Работы должны проводиться в отдельном помещении. Рекомендуется, чтобы устройство было заземлено.
Соблюдайте правила пожарной безопасности при пайке соединений.
После закачки и удаления газа помещение, в котором проводились ремонтные работы, необходимо проветрить в течение 15-30 минут. Фреон не имеет запаха, но может оказывать негативное воздействие на организм человека.
Покупайте газ только у надежных поставщиков, предоставляющих гарантию на продукцию.
Перед испытанием холодильной системы проверьте контур на наличие утечек.

Диагностировать и устранить проблему

Недостаток хладагента может способствовать быстрому разрушению компонентов холодильника. Нарушение теплообмена приводит к снижению качества хранящихся продуктов и появлению неприятных запахов. Поэтому вы должны уметь распознать признаки протечки и устранить ее. При осмотре холодильника обратите внимание на следующие моменты:

Наличие слоя снега на стенках морозильного отделения, который быстро появляется после размораживания;
Повышение температуры в отсеке;
Уменьшение продолжительности остановок двигателя;
Непрерывная работа компрессора;
конденсат на стенках кабины
создание неприятного запаха, вызванного испорченными продуктами;
образование льда на испарителе.

Иногда утечка обнаруживается сразу после ее возникновения. При случайном повреждении периметральной трубки из отверстия выходит газ, сопровождаемый характерным звуком. Если это обнаружено, капилляр должен быть герметизирован. Коррозия корпуса может указывать на недостаток хладагента. Температура в камерах повышается, что приводит к образованию конденсата на металле.

Препараты

Перед началом любых ремонтных работ необходимо освободить холодильник от всех продуктов. Все полки, ящики и удерживающие устройства также должны быть удалены. Обязательно предварительно ознакомьтесь с инструкцией к холодильному прибору. Заранее подготовьте 2 манометра. Один из них синего цвета и используется для измерения давления накачки. Для измерения давления нагнетания вам понадобится красный.

Удаление остатков хладагента

Перед самостоятельной заправкой холодильника фреоном необходимо опорожнить систему от остатков хладагента. Для этого используется иглодержатель, который действует как тиски для сжатия влагопоглотителя. Медная часть трубы пробита. В целях безопасности капилляры выводятся наружу через окно. Затем клапан открывается, и избыточное давление удаляется. Система охлаждения обрабатывается азотом для удаления остаточной влаги. Процедура выполняется следующим образом:

Читайте далее:
