Герметичные трубы устанавливаются в готовые отверстия в стене. Трубы полностью скрыты под отделкой. Для монтажа подходит только полипропилен (PP).
Монтаж водопроводной системы в доме: модели + черновые детали планирования проекта
В самом начале проекта ремонта должен быть хороший дизайн. В данном случае наибольшего внимания требует разводка водопровода в доме. Как правильно его спроектировать, какому варианту отдать предпочтение? Над этим вопросом придется поразмыслить тем, кто решил отремонтировать или заменить водопроводные трубы.
Неправильно спроектированная система водоснабжения влечет за собой ряд проблем. И если проблемы с системой водоснабжения возникли до ремонта, самое время изучить существующую разводку, чтобы найти и устранить неисправности. Для этого полезно знать все тонкости и нюансы монтажа.
Мы расскажем вам о различных видах сантехники и поможем решить, какая из них лучше всего подходит для вас. Для облегчения понимания материал сопровождается схематическими изображениями и полезными видеороликами по теме.
Важность правильного планирования
Система водоснабжения в квартире – простая задача. Вам нужно подвести воду от центрального стояка (стояков) к каждой точке потребления. Список точек водоразбора в разных квартирах существенно различается. Упрощенный вариант состоит из нескольких раковин (на кухне и в ванной), а также унитаза и ванны.
Однако сегодняшние реалии заставляют использовать более сложные схемы. Практически в каждой квартире сегодня есть дополнительная бытовая техника, которая также требует наличия проточной воды.
Почти везде есть автоматическая стиральная машина. Все больше домохозяек хотят добавить на свою кухню еще один полезный элемент техники – посудомоечную машину, машину для мытья посуды.
Фотогалерея
На фото
Распределение воды в жилых помещениях включает в себя создание системы для подачи воды ко всем санитарным приборам в жилище
Сеть распределения воды в жилых помещениях необходимо просто подключить к стоякам ГВС и ХВС и подсоединить к точке, пригодной для использования

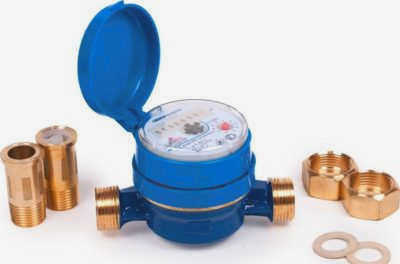

Согласно последним правительственным постановлениям, линии подачи ГВС и ХВС в квартирах оснащены счетчиками, установленными за стояками. Если в здание подается только холодная вода, устанавливается только счетчик ГВС.
В домах, подключенных к централизованным системам ГВС и ХВС, разрешается установка водонагревателя для приготовления воды при отключении централизованного снабжения.

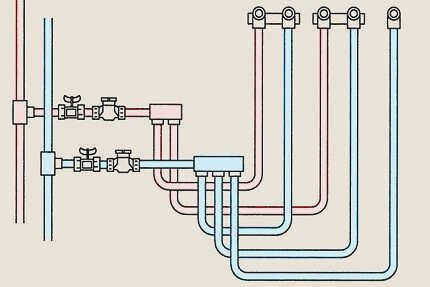

Для обеспечения одинакового давления во всех точках потребления в настоящее время используются коллекторные системы, в которых вода подается к приборам по трубам, проложенным параллельно.
Несмотря на популярность коллекторных систем, по-прежнему распространены тройниковые соединения. В этой системе сантехника подключается последовательно с трубопроводом.
Манифольд-системы более сложные и дорогостоящие, чем тройниковые системы. Они почти всегда требуют использования оборудования для облегчения потока воды.
Планирование и чертежи
Традиционные проекты высотных зданий подходят не всем, и домовладельцы склонны изменять сантехнику в соответствии со своими предпочтениями. Этот комплекс работ очень громоздкий и трудоемкий, но если хорошо изучить теоретическую сторону вопроса и тщательно следовать инструкциям, то большую часть (если не всю) работы можно выполнить самостоятельно.

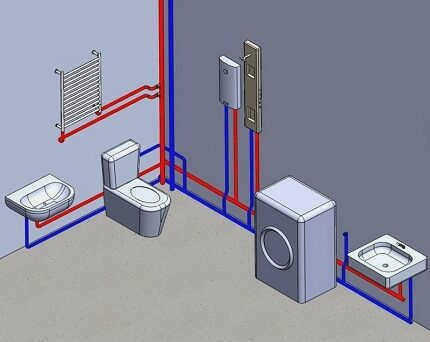

Создание подробной схемы разводки труб – важная часть любого ремонта, даже самой маленькой ванной комнаты. Имея подробный проект, даже неспециалист сможет оценить преимущества и недостатки нового расположения смесителя.
Упрощенная схема также позволит вам определить наилучший способ прокладки труб, составить список материалов и сделать правильный выбор инструментов.
Схему электропроводки можно нарисовать от руки или с помощью одной из компьютерных программ. Она очень понятна и проста.
По этим заметкам можно рассчитать примерную стоимость материалов, чтобы составить подобие сметы и купить все необходимое на один-два раза.
Проще и легче сделать схему в несколько этапов. Первый шаг – нарисовать план ванной комнаты с указанием дверного проема.
Не обязательно измерять помещение шагами или на глаз, ориентировочно указав расположение сантехнических приборов. Для этой цели можно воспользоваться рулеткой. От точности измерения зависит удобство пользования санузлами.
Затем следует начертить в масштабе положение всех сантехнических элементов. Правильное расположение сантехнической системы очень важно, здесь нельзя торопиться и нужно все тщательно продумать. Все приборы должны быть расположены таким образом, чтобы рядом с каждым из них оставалось достаточно места.
Что лучше: последовательная или коллекторная система?
Существуют две распространенные схемы подключения – последовательная и коллекторная.

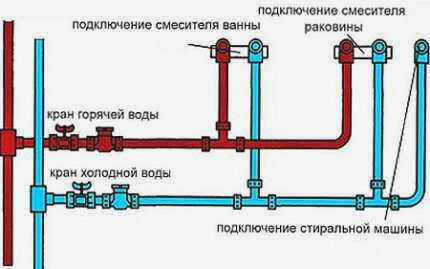

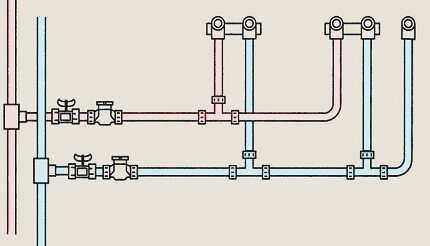

Последовательная система – или, как ее называют сантехники, тройниковая система – считается классической. Она используется во всех типовых жилых домах и частных домах с небольшими ванными комнатами.
Система очень проста – от центральных стояков, по которым в квартиру подается горячая и холодная вода, прокладывается одна магистральная труба, от которой питается каждый сантехнический прибор в квартире.
Для каждого прибора в трубу устанавливается тройник. Поэтому общая длина труб в доме или квартире относительно невелика; поэтому такой вариант считается самым дешевым.
Объем работ, связанных с самостоятельным выполнением сантехнических работ в ванной комнате, также невелик. Однако на этом преимущества последовательной схемы заканчиваются. Основной недостаток такого подключения заключается в том, что все приборы питаются от одной трубы, и когда работает один прибор, давление во всех остальных падает.
Это означает, что когда стиральная машина качает воду, давление в кухонном кране будет очень низким, и наоборот.
Еще одним недостатком является способ отключения прибора. Если один сантехнический прибор выходит из строя, то для его ремонта придется полностью перекрыть воду в квартире. Коллекторная система используется в домах, где существует большая нагрузка на водопроводную систему. В этом случае все точки водопровода подключаются к коллектору.
Аксессуары для монтажа канализационных труб

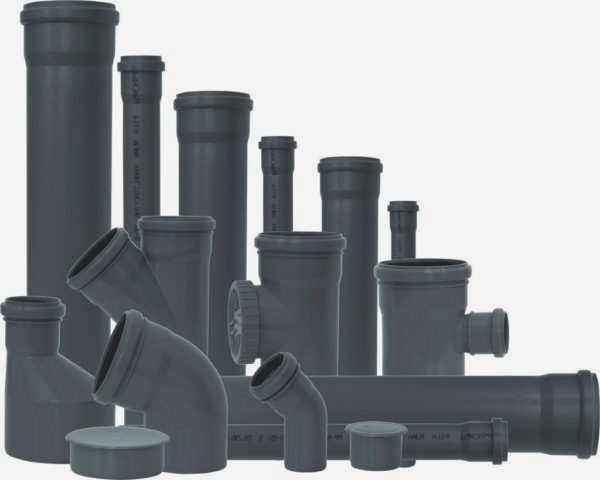

Рассмотрим различные углы и соединители для пластиковых канализационных труб, с помощью которых осуществляется монтаж.

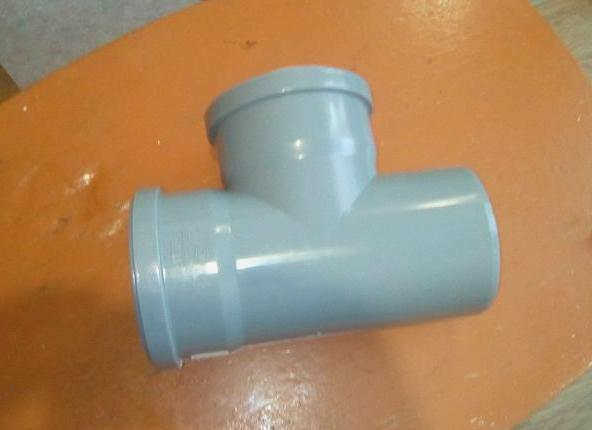

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода к унитазу и других решений. Часто можно услышать от "очень опытных" сантехников, что выпуск унитаза не должен входить в горизонтальный трап (трубу) под углом 90, иначе будут постоянные засоры. Могу ответственно заявить, что это не так – в моей практике было много подключений унитазов с таким тройником и никаких признаков засорения в процессе эксплуатации не наблюдалось.
Вообще, среди сантехников существует правило: Если есть возможность, не делайте на "желобе" углы 90, лучше поставьте два угла 45. Это правда, и стоит придерживаться этого правила, но в случае с унитазом в 9 из 10 случаев технически удобнее выполнить соединение с помощью 90-градусного тройника. И в этом нет ничего плохого!

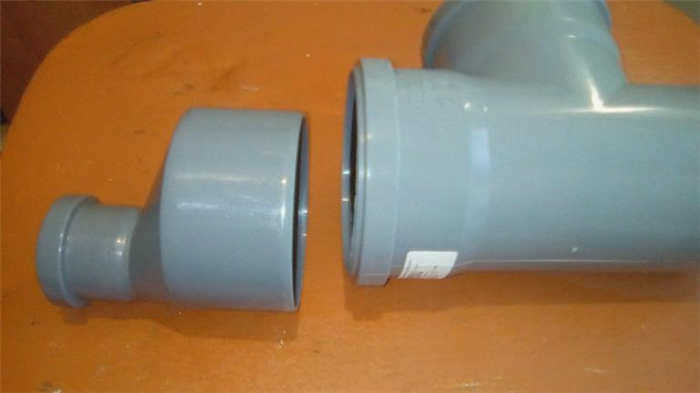

Эксцентриковое переходное соединение 110-50 мм.В народе известен как "бутылка". Предназначен для перехода от 110-й трубы к 50-й. Как правило, сантехническая канализация используется при выводе на унитаз – в этом случае 110-й диаметр не нужен, и монтаж продолжается 50-м.

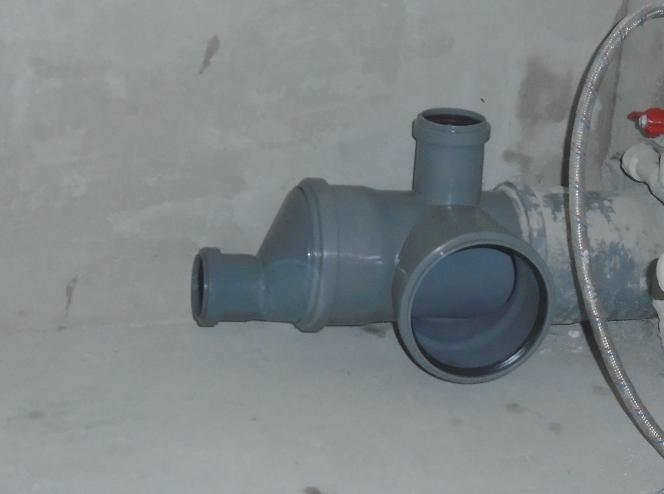

На фото выше мы видим такую установку: 110-110-110-50 крест и "бутылка". Так был организован слив в унитаз, удлинение трапа D50 слева и слив D50 вверх. Верхний слив в этом примере используется как слив для стиральной машины.
При покупке крестовины следует быть внимательным: они делятся на левый и правый варианты.
Особенности монтажа
На самом деле, большая часть информации уже объяснена, остается только собрать приобретенные компоненты в соответствии с концепцией дизайна.
Трубы собираются от стояка (на входе) по направлению к потребителю. Другими словами, сначала собираются трубы, расположенные ближе всего к точке слива стояка.
На каждом стыке труба должна входить в раструб предыдущей трубы примерно на 50 мм. Если фланец в раструбе слишком тугой и отвод невозможно вставить, смажьте фланец жидким мылом или моющим средством – он войдет гораздо легче.

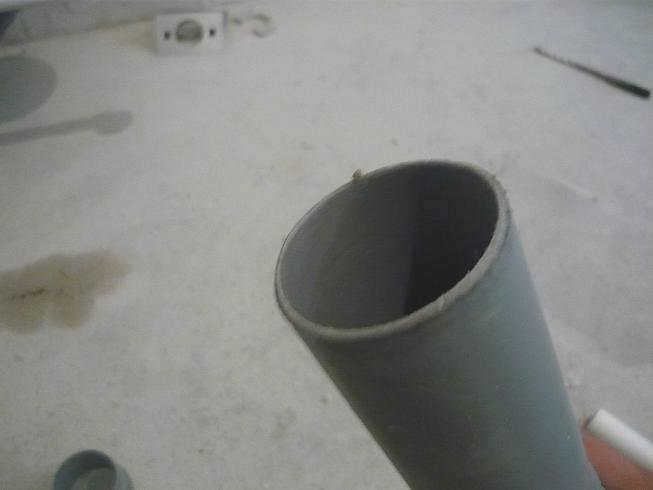

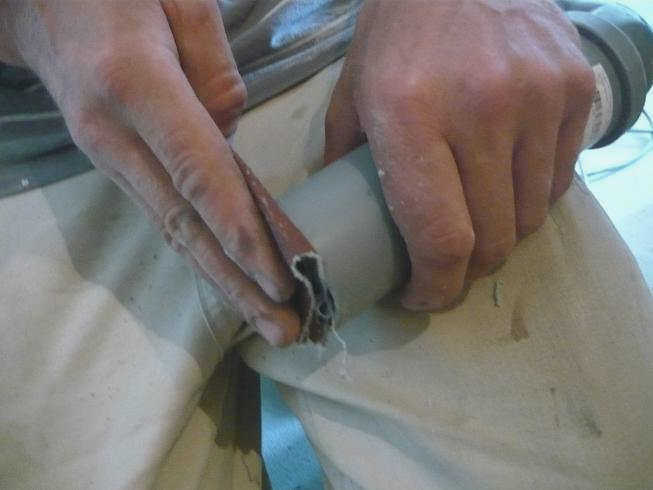

Пластиковые трубы можно резать любым доступным инструментом: шлифовальной машиной, ножовкой. Разрез можно сделать даже обычной пилой по дереву. Самое главное – очистить режущую кромку от заусенцев – заусенцы внутри трубы приведут к засорению, а заусенцы снаружи не позволят правильно собрать деталь.

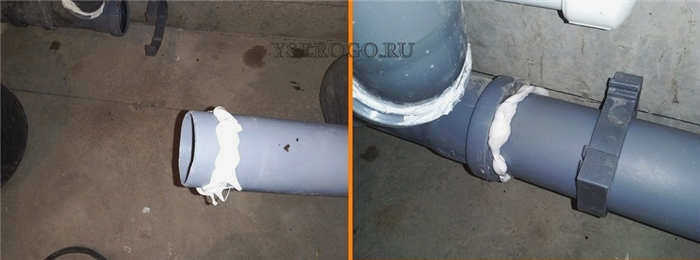

Некоторые мастера практикуют нанесение силикона (герметика) на фланцы собираемых деталей – якобы соединение становится еще более плотным. Эффект от силикона весьма сомнителен, ведь полипропилен (а именно из него делают пластиковые канализационные трубы для бытового использования) – химически стойкий пластик и силикон к нему плохо пристает.
"Правильные" трубы должны собираться с некоторым усилием и не протекать без дополнительных герметиков. Однако бывают случаи, когда детали подходят друг к другу слишком легко – детали от разных производителей, бывшие в употреблении и т.д. В этом случае, конечно, можно использовать силиконовый герметик. Самое главное при монтаже – наносить его не на фланец (так как часть герметика попадет внутрь трубы), а на трубу по внешнему диаметру.
Скрытая установка
Существует в общей сложности четыре различных способа скрытой разводки коммуникаций в ванной комнате:

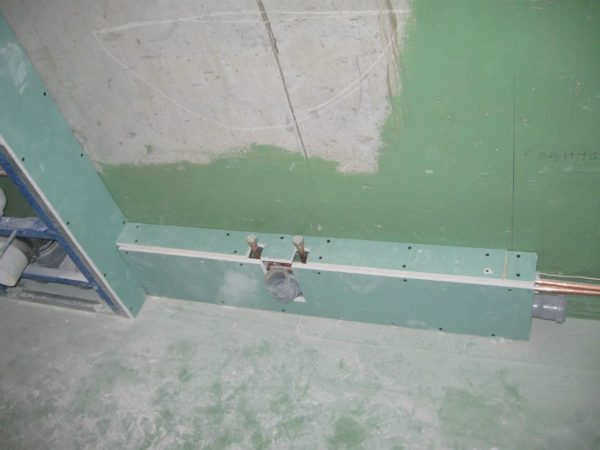

- Короб – гипсокартонный лист или лист ГВЛ, закрепленный на профильном каркасе, закрытая часть несущей конструкции (стена, перегородка) на месте труб;

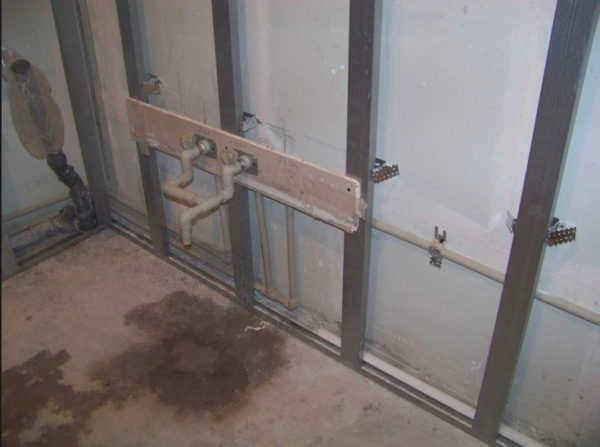

- гипсокартон, закрепленный на всю стену, опять же на обрешетке из оцинкованного профиля; реже используются панели ПВХ на каркасе из балок;

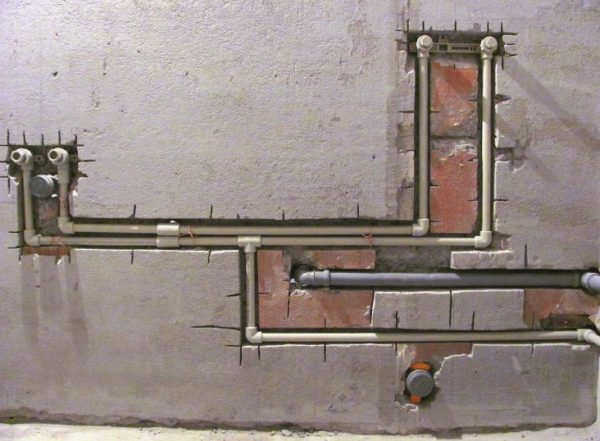

- полость стены – после разметки трасс водоснабжения и канализации необходимо сделать отверстие в бетонной или кирпичной стене, вставить трубы в каналы и заделать все мастикой;

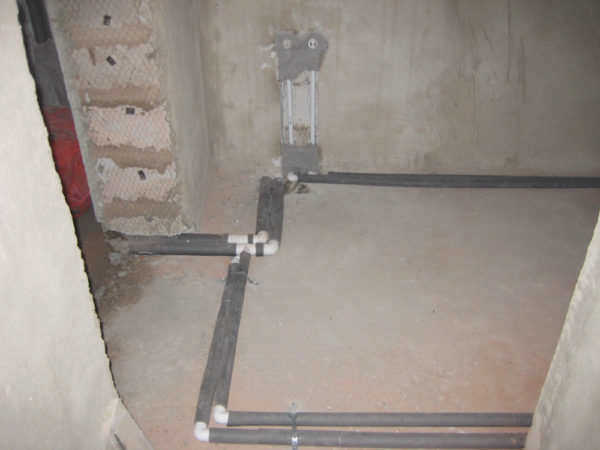

- укладка в стяжку – трубы укладываются на нижний этаж, залитый наливным бетоном или полусухой стяжкой.
Сравнение этих технологий представлено в таблице ниже:
| Характеристики | Тип скрытой установки | |||
| короб | рама | гермовводы | стяжка | |
| эффективный объем помещения | незначительное уменьшение | значительно уменьшается | не изменяется | уменьшается |
| трудозатраты | низкий | средний | очень высокий | высокий |
| качество интерьера | средний | высокое | ||
| доступ к услугам | смотровой люк | – | – | |
| совместимость с установками | + | – | ||
| доступность мокрых процессов | – | + | ||
| сдача под ключ | 1 день | 2 дня | 2-3 дня | 1 неделя |
Материалы труб и способы соединения
В настоящее время для самостоятельной сборки внутренней канализации используются серые трубы из ПВХ с раструбами и фитингами из того же материала с аналогичной системой соединения. Внутри уплотненного участка находится резиновое кольцо. Система безнапорная, самотечная, герметичность соединений гарантирована на 100%.
В случае с водопроводом все гораздо сложнее, используются трубы из нескольких конструкционных материалов:

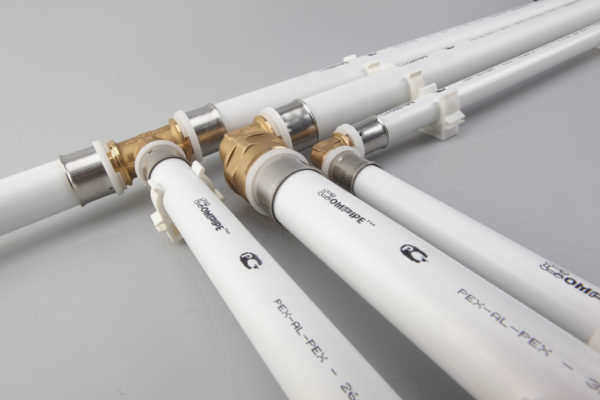

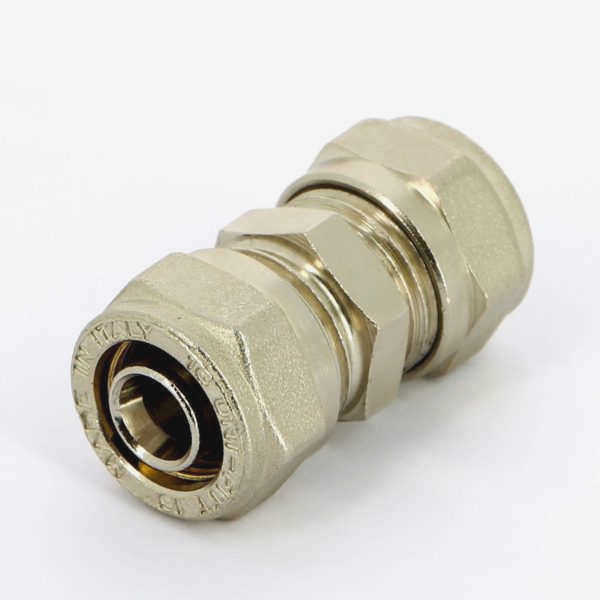

- металлопластик – соединения компрессионные или компрессионные фитинги;

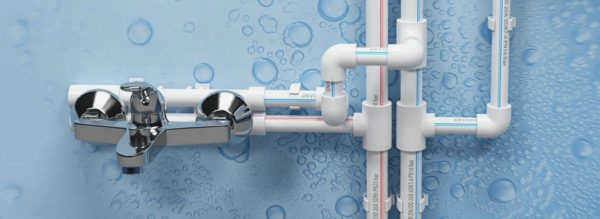

- полипропилен – соединения соединяются сваркой, бюджетный вариант для квартир;

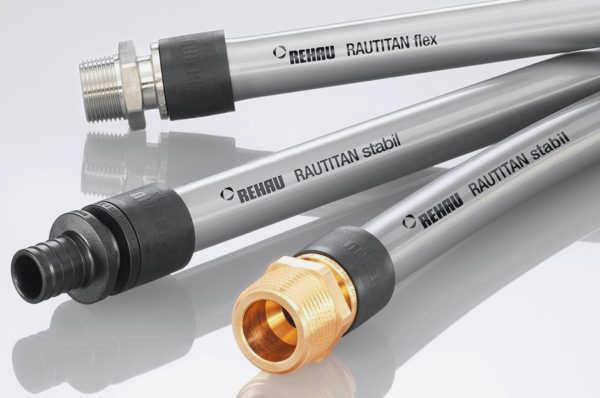

- сшитый полиэтилен низкого давления – соединения соединяются компрессионными фитингами, требуются специальные инструменты;

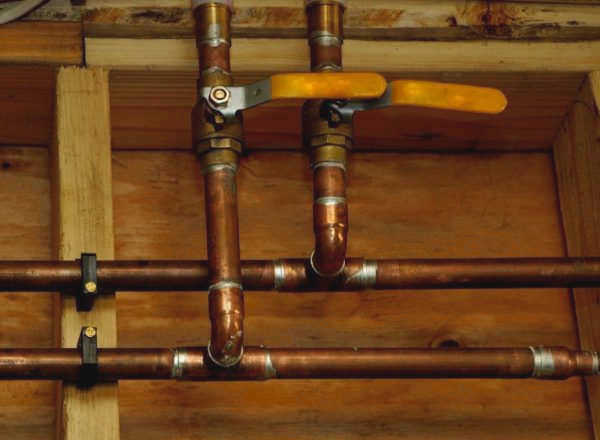

- медь – соединение с помощью компрессионных фитингов или пайки;

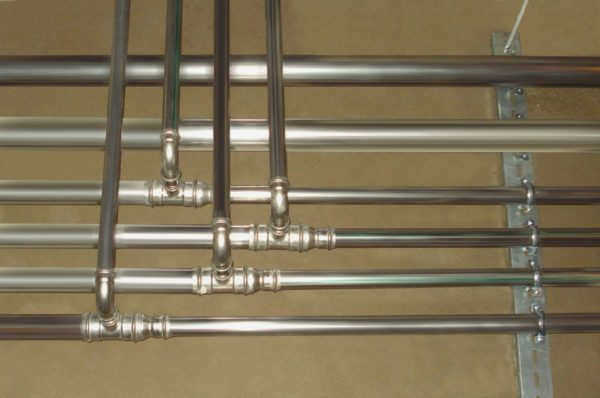

- нержавеющая сталь – соединение компрессионными фитингами, возможна сварка.
Для самостоятельной разводки трубопроводов ГВС/ХВС подходит любой из этих вариантов со следующими нюансами:
- полипропилен имеет самый высокий коэффициент линейного расширения и не рекомендуется для монтажа в канавку;
- Соединение медных, ПНД и металлопластиковых труб путем обжима требует дорогостоящего специального инструмента, но его можно взять напрокат за относительно небольшие деньги; обжимные фитинги не требуют обслуживания и могут быть скрыты в стенах;
- Пайка полипропилена паяльником требует высокой квалификации и трудно контролировать качество соединения, паяльники можно взять напрокат;

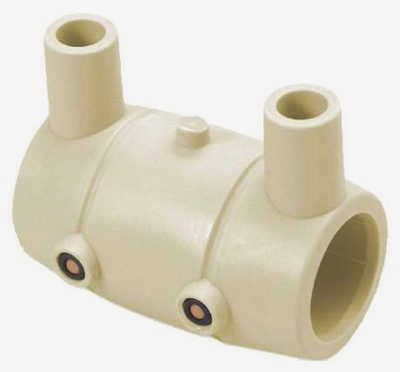

- Полипропилен можно соединять с помощью электросварных фитингов, которые дороже обычных, но значительно снижают требования к квалификации домашнего мастера (требуется специальное оборудование);
- металлопластиковая сантехника на компрессионных фитингах "сделай сам" считается самым доступным вариантом, единственное, что такие фитинги не могут быть скрыты в щелях, так как требуют периодической подтяжки.
