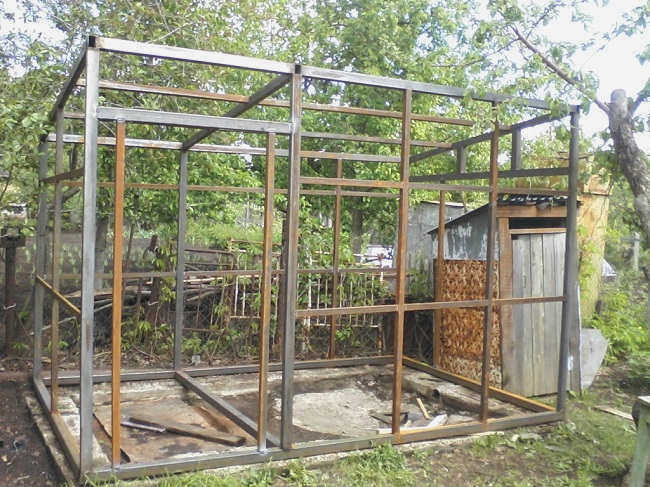

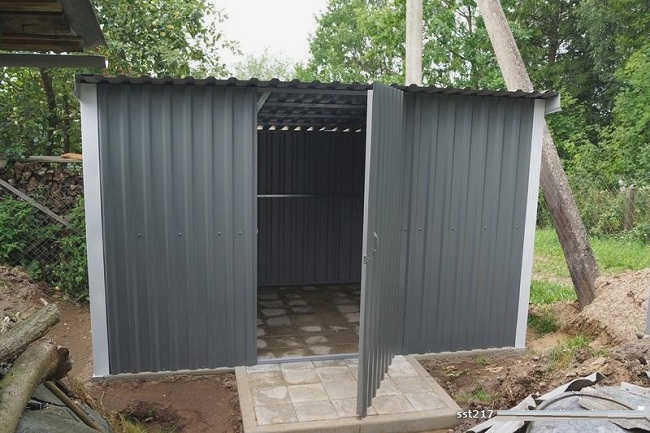

Сарай из профильных труб (установленных на обрешетку и уголки) с обшивкой и крышей из профлиста, без утеплителя, на бетонном основании
Проекты автономных блок-шале своими руками
Нельзя сказать, что шале – одно из обязательных сооружений на даче. Дачные кооперативы советской эпохи, в которых на каждого владельца "нарезали" по шесть, а то и четыре сотки, в большинстве случаев не оборудованы хозблоком. В настоящее время многие считают дачу загородным домом и поэтому привозят сюда все ее атрибуты, включая хозяйственные постройки.
Виды хозяйственных построек
Если не рассматривать хозяйственные постройки из кирпича или других строительных блоков, то все подобные сооружения можно разделить на две большие группы по материалу изготовления – металлические и деревянные.
Металлические хозяйственные постройки
Металлические сараи можно разделить на три категории:
- сварные – изготовленные по индивидуальному заказу из листового металла;

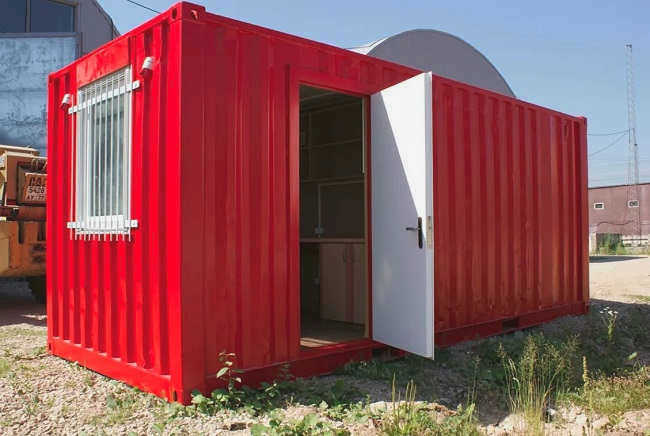

- модернизированные морские контейнеры;

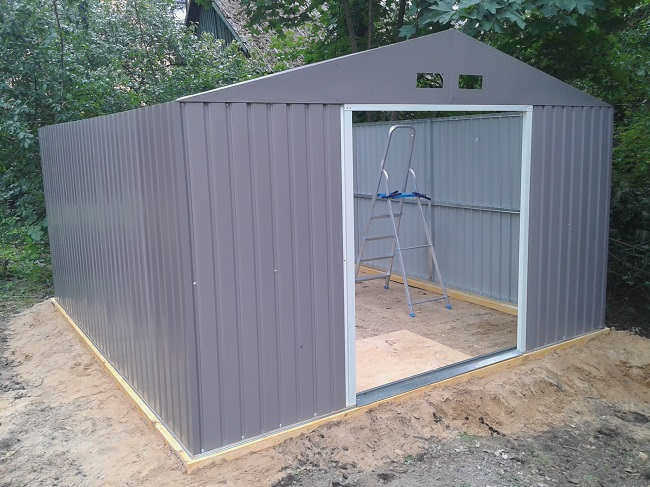

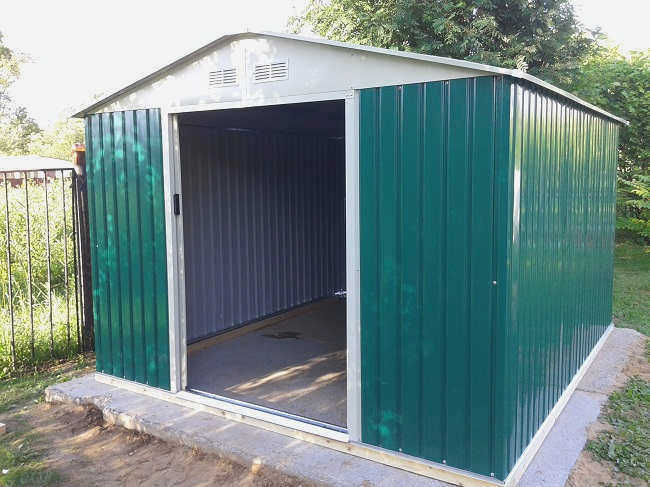

- сборные контейнеры.

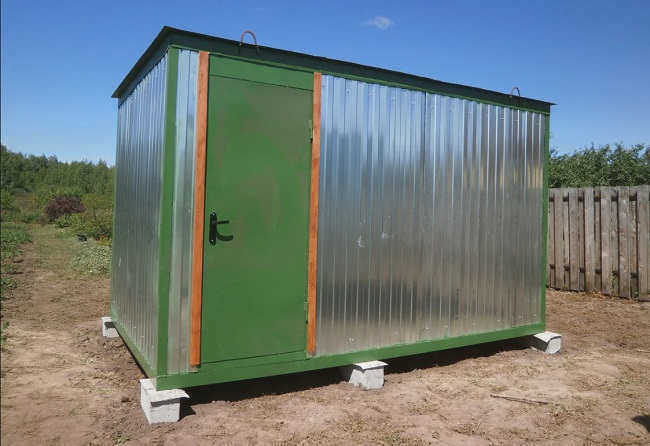

Сварные хозяйственные блоки
В какой-то степени их можно сравнить с подобными гаражами. Единственное отличие – это дверь вместо ворот. Преимущество этого метода производства – свобода выбора размеров. Хотя это возможно, если "коробка" изготавливается на месте (для больших конструкций существуют транспортные ограничения).
В этом варианте в качестве несущих элементов каркаса используются швеллеры и уголки. Дополнительные элементы жесткости могут быть выполнены из металлической полосы, а в качестве обшивки используется сталь или профилированный лист. Для установки дверей и окон требуются дополнительные силовые муллионы.

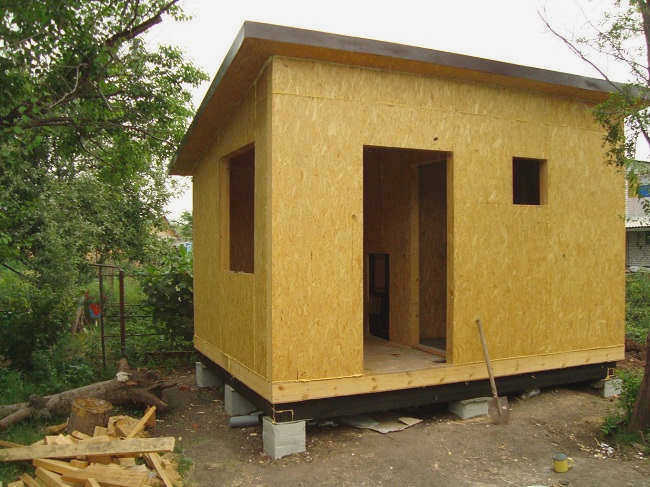

В качестве внутренней обшивки может использоваться строганная доска, OSB-3 или влагостойкая фанера. Если необходимо утеплить внутреннюю часть сарая, то утепление производится с помощью пенополистирола или пенопласта.
Фундамент для сарая

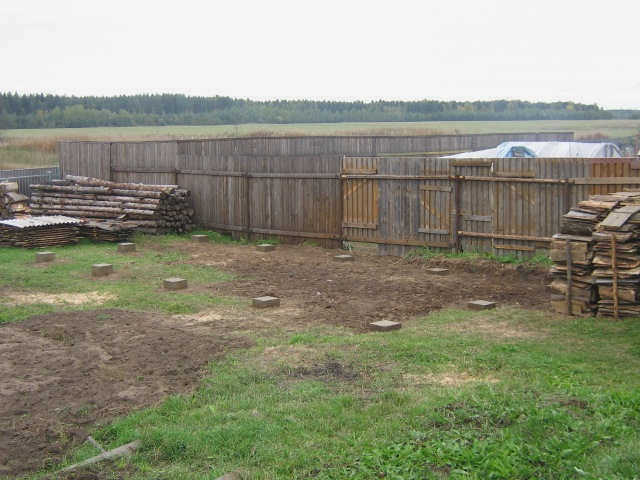

Строительство на земле подходит только для временных сараев, так как нижние части забора начнут быстро гнить при контакте с влажной почвой. Такие конструкции подходят только для скалистых и песчаных почв с очень низким уровнем грунтовых вод. Во всех остальных случаях лучше использовать "столбчатый" фундамент (монолитные блоки, блоки, заглубленные в землю с подходящим гидроизоляционным раствором). Для особо влажных районов с высоким уровнем грунтовых вод возможен винтовой фундамент.

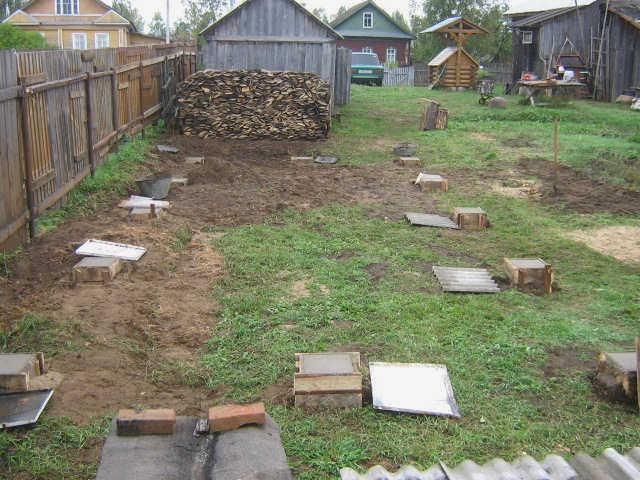

Блочные фундаменты – четыре блока из ячеистого бетона или шлакоблока на столб.
Винтовые сваи в качестве быстровозводимого фундамента
Преимуществом свайного фундамента является скорость строительства – нет необходимости ждать, пока раствор, связывающий блоки, "схватится" или пока бетон монолитных столбов наберет проектную прочность. Также легче выровнять уровень фундамента.
Блочные фундаменты или монолитные столбчатые фундаменты намного дешевле и не требуют специального оборудования для их возведения. Вы можете использовать остатки строительных материалов, которые не используются для других конструкций.
Если в крайнем случае вы хотите возвести здание как можно быстрее и дешевле, то для покрытия площадки под сарай можно использовать вторичный щебень, представляющий собой относительно небольшие куски строительного материала. Цена такого щебня составляет 250…350 рублей за тонну, такой вес даст около 0,7…0,8 кубических метров. Это означает, что при толщине засыпной подушки 20 см для строительства навеса для дачи размером 3х5 м (размеры участка примерно 4х6 м) потребуется
4х6х0,2=4,8 м куб.
Или около 6 тонн балласта, что составляет 1200…1500 рублей. Для сравнения, стоимость закладки столбчатого фундамента составляет 5 … 7 тысяч рублей, а свайного фундамента – 9 тысяч рублей без монтажа (сваи с оголовками) и 15 тысяч рублей с монтажом.
Каркасный тип

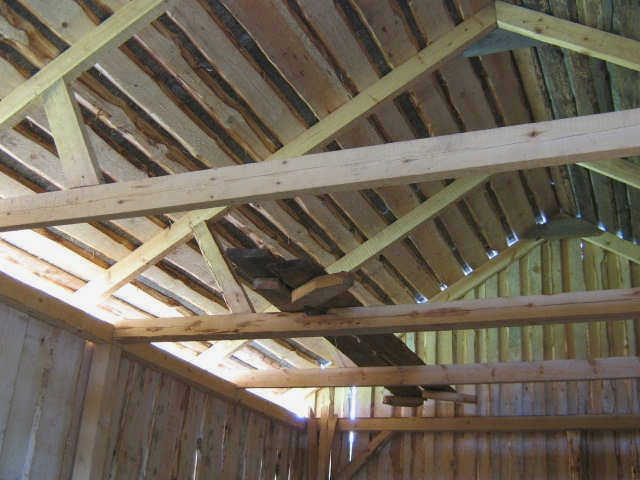

Практически все сараи являются каркасными конструкциями, то есть состоят из вертикальных и горизонтальных и наклонных элементов (стропил), а для защиты от ветра и холода их укрывают. Используются два типа каркасов – деревянные и металлические. В данном случае с учетом облегченной кровли (без значительного утепления) применяются металлические:
- Для каркасов – брус 100х100 мм, 125х100 мм, 150х100 мм, профильная труба 50х50 мм, 60х60 мм, реже 40х60 мм;
- Для поперечин – пруток или труба с сечением на 15-25% меньше, чем у стоек;

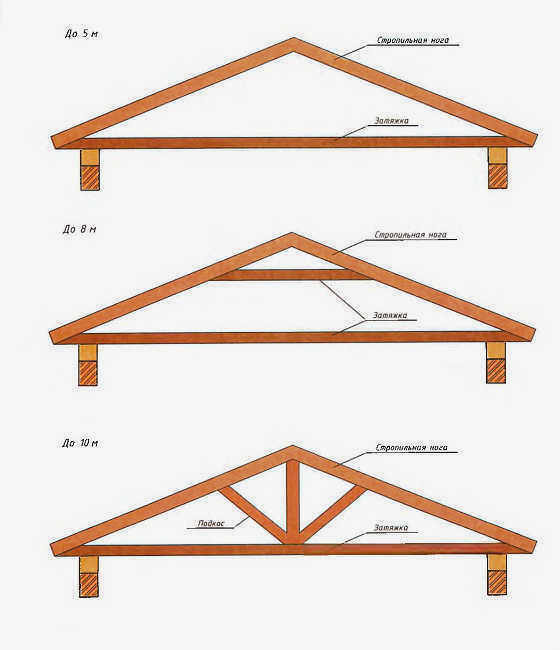

- Для стропил крыши (обрешетки) – пруток или труба, угловое железо того же сечения, что и для стропил.
Кроме того, для усиления конструкции были использованы стойки, толкающие опоры и поперечная арматура.

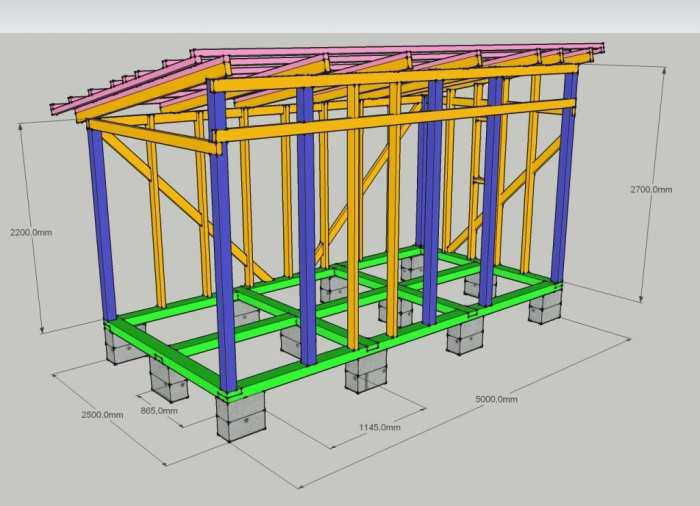

Подпорки показаны синим цветом, нижняя арматура с опорами пола – зеленым, а верхняя арматура со скобами и стропилами – желтым.
Каркасный сарай не обязательно должен обладать такой же жесткостью и прочностью, как каркасный дом, но нежелательно снижать заданные значения сечения бруса или профилированных труб (за исключением случаев, когда допустимо использование максимально легкой обшивки и кровли, например, из поликарбоната).

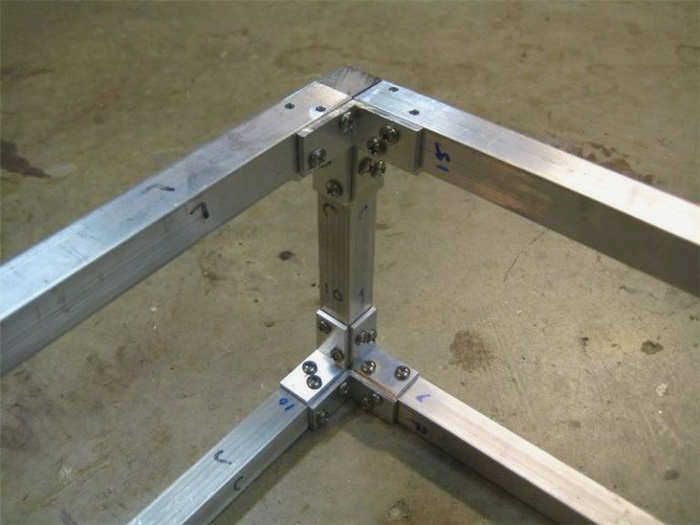

Соединение элементов каркаса осуществляется с помощью уголков и пластин (дерево), сварки и винтовых соединений на уголках и пластинах (металл).

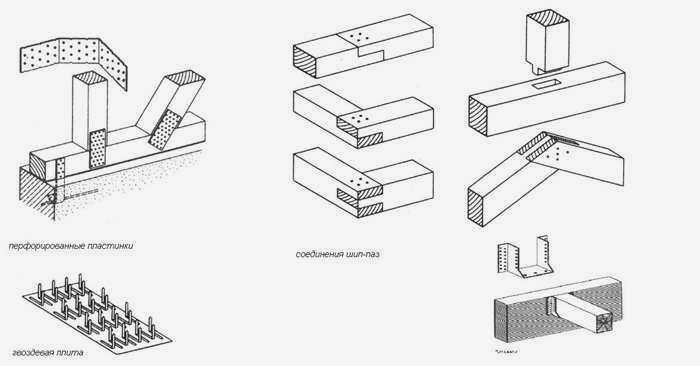

Варианты соединения деревянных элементов каркаса

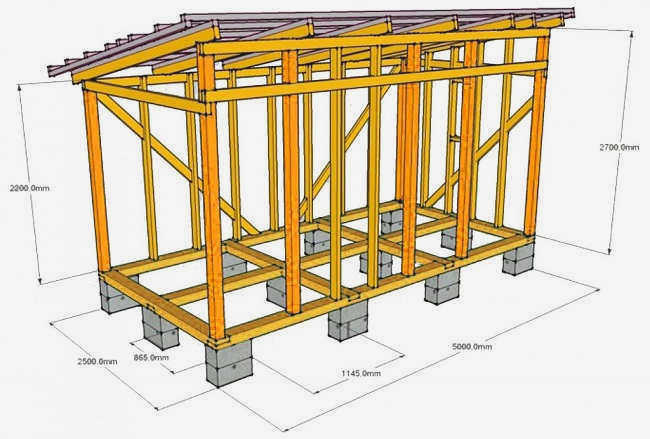

Сарай из бруса 4×8
По технологии производства этот тип можно считать облегченным вариантом металлического сарая. Алгоритм строительства следующий:
-

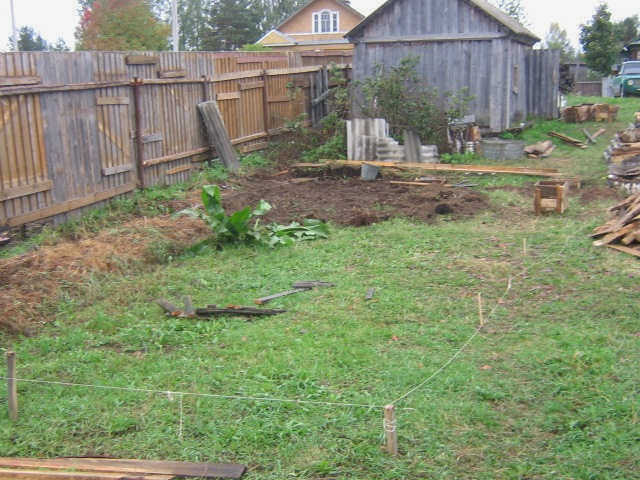

Подготовка участка.
Фундамент устанавливается на место.
Установите деревянную нижнюю перемычку 100×100 мм. Соедините пополам по углам. Прикрепите к фундаменту с помощью дюбелей.
Для угловых стоек используйте брус 100×100. Предварительно закрепите их скобами, обращая внимание на вертикальный уровень.
Закрепите брус верхней планки. Проверьте углы и уровень.

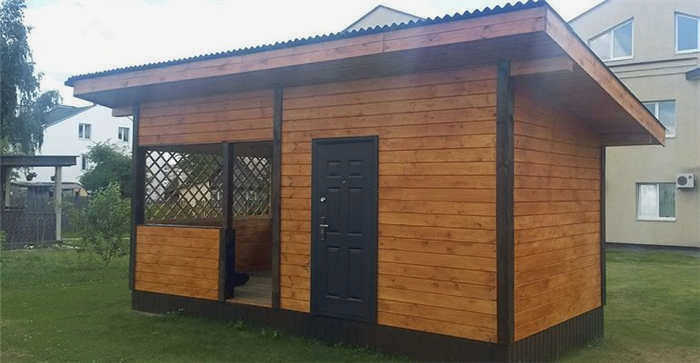

Строительство сарая с односкатной крышей
Чтобы сформировать крышу, поднимите переднюю часть каркаса на небольшую величину. Это означает, что необходимо создать уклон. Стропила на подъемной стене будут опираться на поднятую часть, а их задние концы – на верхнее стропило.
Поэтому проектировщики предлагают два варианта конструкции каркаса:
- Сборка в форме куба. Затем на фасаде добавляются стойки небольшой длины и сечения для поддержки стропил.
- Фасадные стойки обрезаются на длину, равную высоте формирования ската.
Второй вариант используется чаще.
Технология строительства

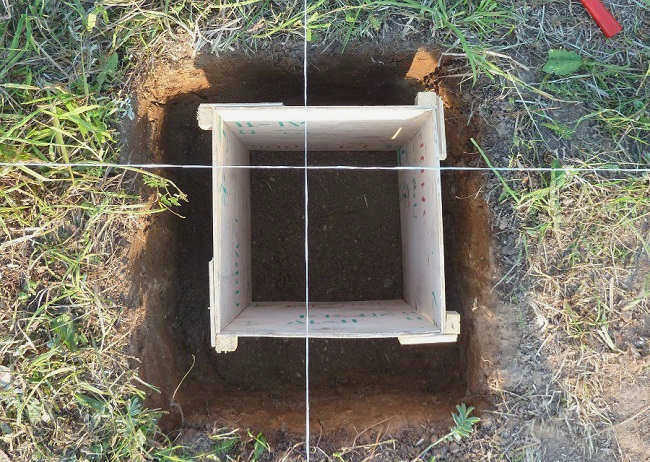

Для сарая подойдет любой фундамент, но чаще всего используется столбчатый фундамент из бетонных блоков или кирпича. Он проще в укладке и дешевле всех остальных типов.
См. также:
Справочник компаний, специализирующихся на строительстве малых архитектурных форм.
Подготовка к строительству
Прежде всего, перед началом строительства необходимо спланировать архитектурную часть сооружения. То есть, каковы будут размеры сарая. Наиболее распространенная конструкция сарая – 3х6 с односкатной крышей. Передняя сторона составляет 6 м, а двускатная сторона – 3 м.
Идея заключается в том, что длина деревянных брусьев (стандартная) составляет 6 м. Это означает, что для верхней или нижней обрешетки потребуется три балки: две целые и одна разрезанная пополам. Для двух стрингеров потребуется 6 балок.
Что касается количества стоек, то в углах – 4 балки, в дверном проеме – две, в оконном – две (хотя здесь можно использовать пиломатериалы меньшего сечения, даже доски толщиной 50 мм). Для усиления каркасной конструкции следует установить промежуточные брусья 100х50 мм: во фронтонных и фасадных стенах через каждые 1,0-1,2 м. Однако многое зависит от ширины обшивочного материала. Например, стандартная ширина OSB составляет 1250 мм. Следовательно, это расстояние между стойками.
Что касается длины стоек. Здесь все зависит от высоты здания. Длина фасадных опор, если сарай возводится по проекту 2, увеличивается на величину шага монощитовой крыши.

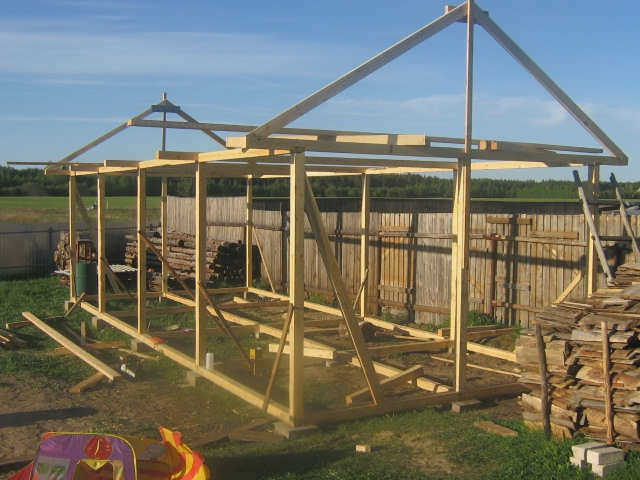

Сборка каркаса

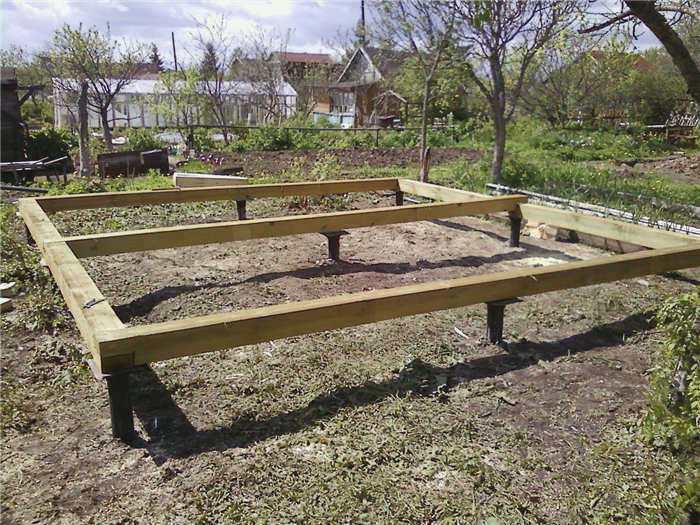

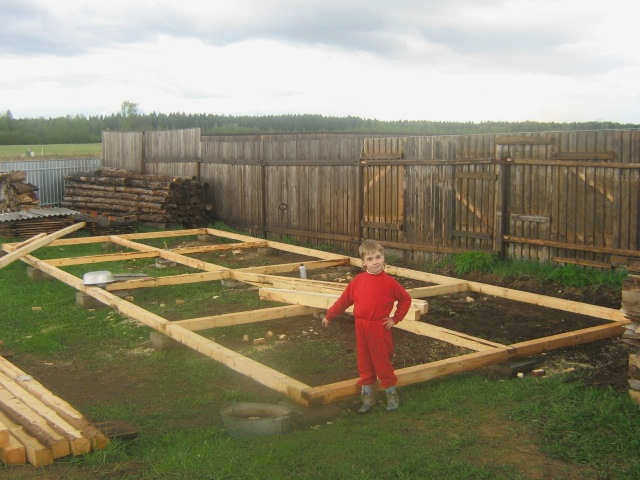

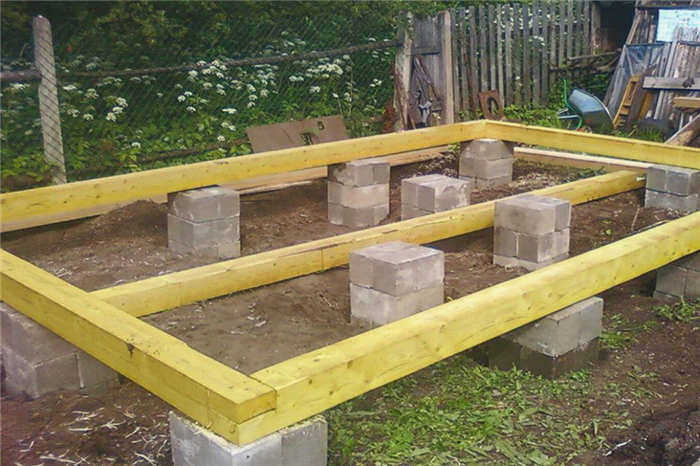

Сборку следует начинать с нижней обвязки.
- Гидроизоляция должна быть нанесена на фундаментные колонны гидроизоляция рубероид, сложенный вдвое.
- Предварительно обрежьте концы подготовленных балок разрезать пополам по толщине. Длина подреза равна ширине досок.
- Реечные элементы устанавливаются на фундамент и выравниваются по горизонтали с помощью спиртового уровня. При необходимости под балки подкладываются деревянные бруски для повышения высоты.
