В пылесосе используется моторный фильтр Hepa 11, расположенный на входе воздуха в турбину. Для доступа к этому компоненту необходимо снять мешок для сбора пыли. Фильтр не предназначен для очистки водой; пыль можно удалить щеткой, постукиванием по краю контейнера для пыли или с помощью сжатого воздуха. Рекомендуется регулярно чистить устройство; замену изделия следует производить не реже одного раза в год.
Инструкция по разборке пылесоса Samsung 1600w

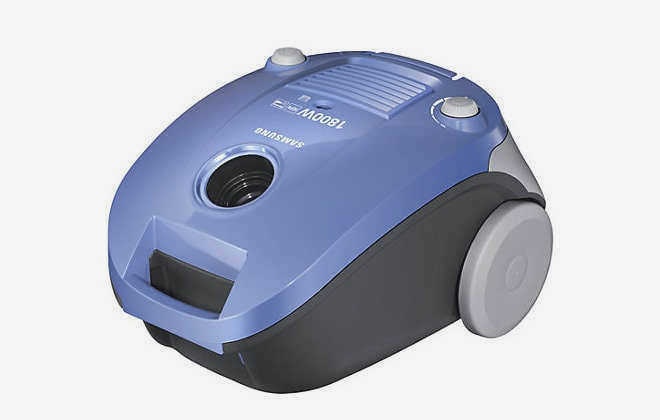

Пылесос помещен в прямоугольный корпус с закругленными краями и углами. Верхняя декоративная крышка выполнена из глянцевого пластика синего или красного цвета. Передняя часть устройства оснащена ручкой для переноски изделия в вертикальном положении. В центре находится канал для подключения плиссированного воздуховода. Сзади имеется диагональная жалюзи для отвода горячего воздуха. Крышка откидывается вперед и фиксируется пластиковой защелкой сзади.

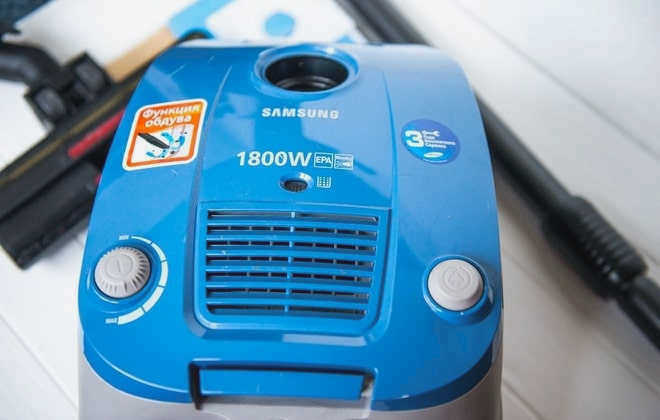

На крышке расположен поворотный потенциометр для изменения скорости вращения ротора турбины. Нажатие на кнопку активирует двигатель, для его остановки необходимо нажать кнопку еще раз. На противоположном краю крышки находится кнопка остановки катушки для регулировки длины кабеля питания. При удержании кнопки кабель автоматически наматывается на катушку.
Нижняя часть крышки изготовлена из ударопрочного матового пластика темного цвета. На задней части имеются пластиковые колеса для перемещения устройства по полу, а на передней – поворотный кронштейн, на котором крепится дополнительное колесо. Сбоку имеется глубокий паз для размещения щетки при хранении пылесоса. В задней части ванны находится входное окно для кабеля питания, оснащенное ограничителем хода. С другой стороны находится отверстие для подключения шланга в режиме воздуходувки, закрываемое пластиковой автоматической заслонкой.
Между верхней крышкой и дном находится декоративная бежевая пластиковая вставка, визуально разделяющая половинки корпуса. На задней стороне вставки имеется отверстие для крепления щетки при горизонтальном хранении прибора.
ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
- Внимательно прочитайте инструкцию по эксплуатации. Перед включением убедитесь, что напряжение в сети соответствует напряжению, указанному на фирменной табличке на нижней стороне очистителя.
- ПРЕДУПРЕЖДЕНИЕ: Не используйте пылесос для чистки влажных ковров или полов. Не всасывайте воду пылесосом.
- Соблюдайте особую осторожность при использовании прибора в присутствии детей. Не позволяйте детям играть с пылесосом. Не позволяйте детям пользоваться пылесосом без присмотра. Используйте пылесос только по назначению, как описано в данном руководстве.
- Не используйте пылесос без контейнера для пыли. Для поддержания наилучшей производительности опорожняйте контейнер для пыли до его заполнения.
- Не используйте пылесос для сбора спичек, горячего пепла или окурков. Не ставьте пылесос рядом с плитами или другими источниками тепла. Высокая температура может деформировать и обесцветить пластиковые детали прибора.
- Не поднимайте пылесосом твердые и острые предметы, так как они могут повредить детали пылесоса. Не вставайте на шланг. Не ставьте тяжелые предметы на шланг. Не блокируйте всасывающее или выпускное отверстие.
- Перед отсоединением сетевого шнура выключите прибор с помощью кнопки на корпусе. Перед заменой мешка для сбора пыли или контейнера отключите прибор от электрической розетки. Во избежание повреждений вынимайте вилку шнура питания из розетки, держась за вилку, а не за шнур.
- Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом и знаниями, если они не находятся под наблюдением или не проинструктированы по использованию прибора лицом, ответственным за их безопасность. Чтобы дети не играли с духовкой, не оставляйте их без присмотра.
- Перед чисткой или обслуживанием прибора отсоедините вилку от сетевой розетки.
- Не рекомендуется использовать удлинители.
- Если пылесос работает неправильно, отключите его от сети и обратитесь в авторизованный сервисный центр.
- Если шнур питания поврежден, во избежание опасности он должен быть заменен производителем или его сервисным представителем или лицом, обладающим аналогичной квалификацией.
- Не переносите пылесос, держа его за шланг. Используйте для этого ручку на пылесосе.
- Пылесос предназначен для очистки поверхностей, загрязненных пылью.
- Не используйте устройство для очистки поверхностей, загрязненных пищевыми продуктами (например, сахаром, солью, мукой и т.д.), поверхностей, загрязненных строительными материалами (например, отбеливателем, песком, землей, цементом и т.д.) или стиральным порошком.
- Не используйте поврежденный пылесос. В случае возникновения каких-либо проблем немедленно обратитесь в авторизованный сервисный центр Samsung Electronics.
Когда разбирать пылесос
Ни один двигатель не работает вечно, это относится и к бытовой технике для уборки. Процесс демонтажа следует начинать при появлении определенных сигналов тревоги:
- Двигатель внезапно останавливается во время использования, а затем продолжает работать. Причиной может быть неисправный сетевой кабель, но чаще всего это результат неисправности двигателя пылесоса.
- При включении раздается громкий ненормальный жужжащий звук, но прибор продолжает работать и даже выполнять свои функции.
- Заедание мотора, которое проявляется в виде заметного свистящего, скрежещущего и дребезжащего шума. Часто это вызвано повреждением подшипников. Рекомендуется заранее ознакомиться с инструкцией по вскрытию пылесоса используемой модели, чтобы иметь представление о расположении деталей.
- Плохая сила всасывания, даже если недавно был установлен новый контейнер для сбора пыли.
- Плавающая скорость вращения двигателя указывает на то, что прибор скоро выйдет из строя.
- Неприятный запах и ощущение пыли в воздухе.
Как разобрать корпус
Любая инструкция, иллюстрирующая, как разобрать пылесос, начинается с алгоритма вскрытия корпуса прибора. Оно, в свою очередь, может быть частичным или полным.
Первый вариант необходим для замены мешков для сбора пыли, очистки контейнера и фильтров. Если требуется диагностика состояния двигателя, то проводится полная разборка и требуются инструменты. Часто они поставляются в комплекте с выбранной моделью пылесоса.
Полная разборка должна проводиться не реже одного раза в год для всех моделей. Несмотря на наличие системы фильтрации, пыль может оседать на крыльчатке вентилятора и самом двигателе. Чрезмерное скопление грязи может привести к постепенному выходу прибора из строя.

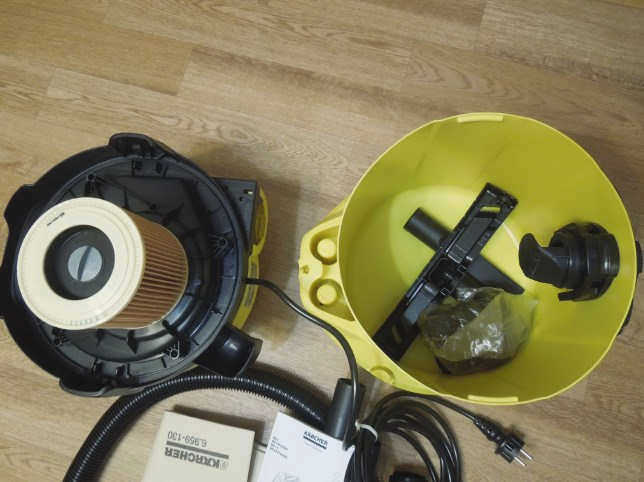

- Отключите пылесос от сети, разберите все внешние детали – отсоедините шланги, откройте крышку и извлеките контейнер для пыли и фильтры. Если насадки, поставляемые с пылесосом, находятся в специальном отсеке в корпусе, извлеките и их.
- Перед демонтажем корпуса важно осмотреть конструкцию пылесоса на наличие крепежных элементов, прежде чем выполнять алгоритм вскрытия. В противном случае существует высокий риск сломать пластиковую крышку устройства.
- Все крепежные элементы должны быть размещены в отдельном месте и при необходимости подписаны, чтобы не перепутать их во время сборки.
После того как все части корпуса сняты и разобраны, приступайте к проверке внутреннего содержимого двигателя.
Как разобрать и снова собрать устройство
Если у вас нет опыта в разборке пылесоса, стоит доверить эту задачу мастеру, поскольку легко снять только внешние детали, такие как фильтр, контейнер для пыли и трубы. Внутренняя часть прибора труднодоступна. Если вы неопытны, детали могут быть повреждены, и вам придется купить новый прибор или отнести его в мастерскую.
Пошаговые инструкции для полной разборки прибора
В качестве примера можно привести пылесос Samsung sc6360, разборка которого не является специфической, а выполняется по тем же шагам, что и для других моделей этой марки. Прибор разбирается пошагово, выполняя все действия, описанные в инструкции:
- Прибор отключается от электросети. Поместите прибор таким образом, чтобы его можно было легко разобрать.

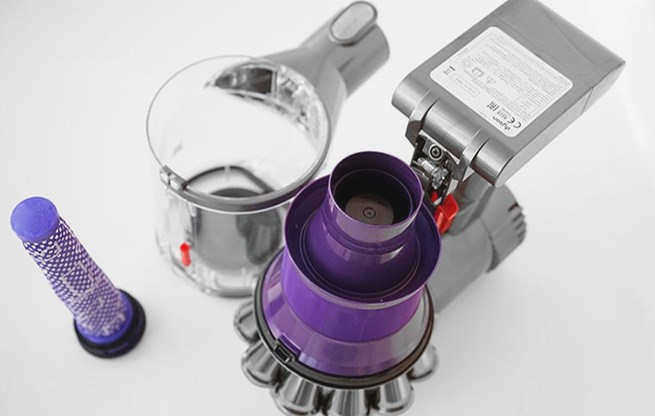

- Снимите блок внешнего фильтра и защитную решетку. Если их необходимо почистить, это хороший вариант. Если решетки потемнели или щели между ними забиты частицами пыли, замените систему фильтрации.

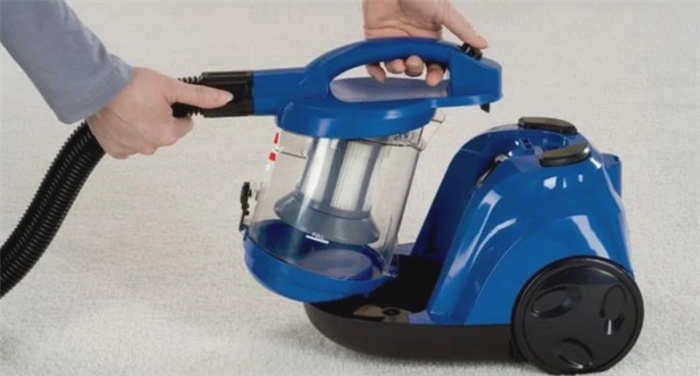

- Циклон снимается нажатием рычага на ручке. Губчатый материал, выполняющий роль фильтра, извлекается из контейнера. При необходимости он очищается.
- Выкрутите саморезы из крышки бытового прибора и снимите пластиковую коробку. Для облегчения перемещения корпус сжимается с обеих сторон плоской отверткой или другим металлическим инструментом вблизи колес.
- Полностью снять крышку можно только после предварительного снятия крышки разъема материнской платы.
- Чтобы снять крышку с двигателя, выкрутите саморезы. Предварительно необходимо отсоединить провода, соединяющие двигатель с материнской платой.
- С двигателя снимается несколько слоев изоляционной пленки. Пластиковая крышка крепится к двигателю 4 саморезами.
- Чтобы отсоединить двигатель от пластиковой крышки, необходимо отсоединить провода, используемые для подключения модульного терморегулятора.
Прочая информация! При разборке пылесоса саморезы и болты следует располагать в разных местах, чтобы при сборке пылесоса не возникло путаницы в том, какие винты используются для крепления тех или иных деталей.
Основные проблемные зоны
Большинство приборов оснащены электродвигателями, которые не перегреваются благодаря массе воздуха, проходящего через систему фильтров пылесоса. Если она засоряется, в двигатель попадают не только мелкие частицы пыли, но и крупные частицы грязи, что приводит к отключению прибора. Основные проблемы с приборами Samsung следующие:

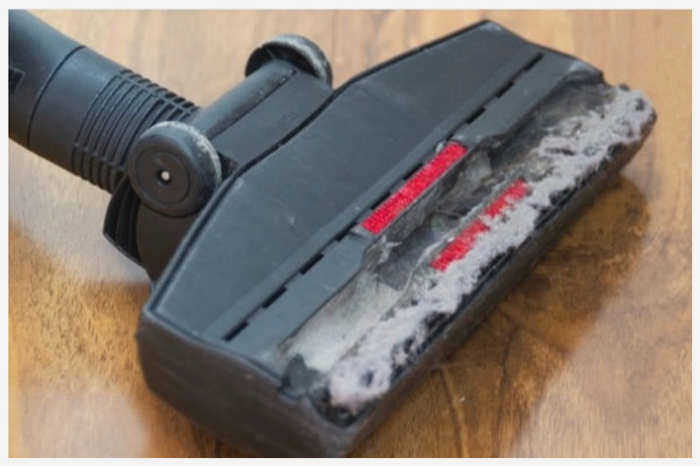

- Снижение эффективности всасывания. Проблема возникает из-за механического повреждения шланга в месте соприкосновения с трубой или при засорении этого участка крупной грязью.
- Проблемы с системой фильтрации. Неисправности возникают при сильном загрязнении или износе фильтров. В некоторые модели пылесосов производители встроили датчики, сигнализирующие о засорении. Если они отсутствуют, проблемы можно определить по снижению мощности всасывания и изменению звука, издаваемого мотором.
- Отсутствие электропитания. Проблему можно распознать, если работающий прибор издает прерывистый шум, появляются тлеющие провода или пыль, дым или искры.
Дополнительная информация! Проверьте пылесос, поочередно подключая его к разным розеткам. Если ситуация не изменится, проблема кроется в пылесосе.
Когда вы можете отремонтировать прибор самостоятельно
Существует множество ситуаций, в которых вы можете отремонтировать прибор самостоятельно. Если у вас нет необходимых знаний, прибор следует отправить в ремонт.
Снижение мощности всасывания

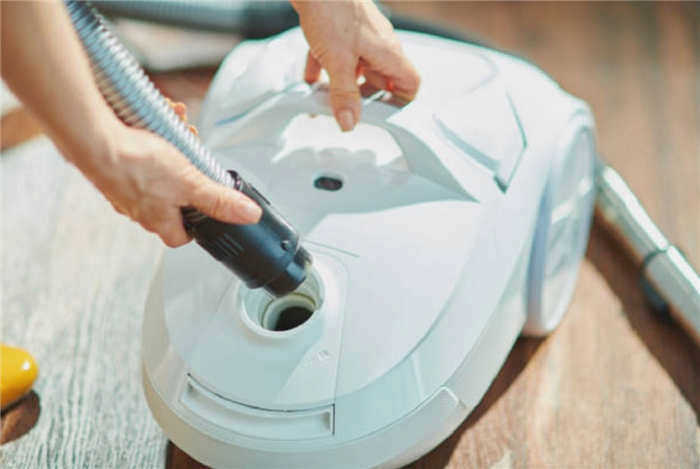

Если мощность всасывания пылесоса снижена и после уборки на полу остаются мелкие частицы грязи, прибор следует частично разобрать. В первую очередь необходимо проверить, не засорилась ли трубка или шланг. Следуйте пошаговым инструкциям по ремонту пылесоса:
Ремонт пылесоса
Самостоятельный ремонт мотора невозможен, и мы настоятельно рекомендуем обратиться к профессионалам, если у вас нет опыта ремонта этого типа бытовой техники. Если у вас есть опыт ремонта пылесосов, разберите сам мотор и попробуйте устранить проблему.
- Начните с удаления изоляционных слоев, которых обычно несколько. У вас в руках должен оказаться металлический компонент двигателя.
- Визуально проверьте все компоненты двигателя на целостность и наличие мусора в корпусе, затем попробуйте подключить каждый провод по очереди.
- Если вы обнаружили обрыв в одном из проводов, снимите оба конца и выберите подходящую клемму для обжима.
После всех этих манипуляций соберите устройство, и тогда вы сможете убедиться, насколько успешным был ремонт.
Как собрать пылесос Samsung 1600w?
Сборка устройства аналогична его разборке: сначала вы собираете двигатель и изоляционные обмотки вокруг него, крепите его к термостату. Собираем капсулу с присоединенной печатной платой, крепим саморезами крышку двигателя, а затем фиксируем пластиковый корпус.
Чтобы избежать поломок в будущем, необходимо соблюдать рекомендации по правильной эксплуатации изделия.
- Регулярно проверяйте фильтры и при необходимости заменяйте их;
- Не используйте пылесос для сбора острых осколков, металлических предметов, крупных деталей или кусков ткани;
- Если во время использования вы заметили запах гари, дым или чрезмерную вибрацию, немедленно отключите прибор от сети, проверьте и очистите внешние фильтры.
- В случае серьезных проблем верните прибор в ремонт.
