Нижняя часть проема должна быть закрыта стальным листом. Та часть, которая заканчивается на чердаке, заполняется негорючим материалом. Для этой цели можно взять:
Установка дымохода для бани – инструкция по монтажу
Многослойный воздуховод – лучший способ установки металлического дымохода в бане. Эта легкая и компактная конструкция практически незаменима в условиях, когда в жилище изначально отсутствует дымоход.
Осуществить этот монтажный проект несложно. Необходимо лишь правильно установить основные детали и комплектующие в нужном порядке.
Существуют также определенные нюансы этого устройства, которые необходимо учитывать. Без них вы не сможете построить прочную, герметичную конструкцию. Структура бывает следующей:
Сэндвич – конструкции, состоящие из трех слоев, получили свое название от малоизвестного жителя Англии. Дымоходы для ванных комнат с таким названием не являются исключением.

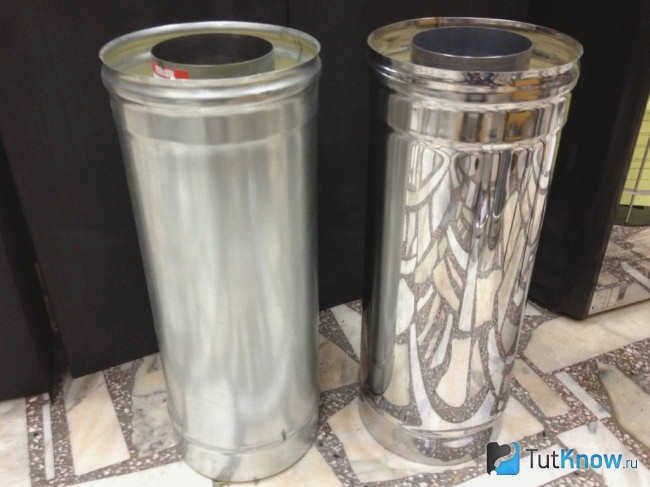

Характерной особенностью этих труб является то, что изоляционный слой зажат между металлическим контуром снаружи и таким же контуром внутри. Как правило, он изготавливается из базальтовых материалов.

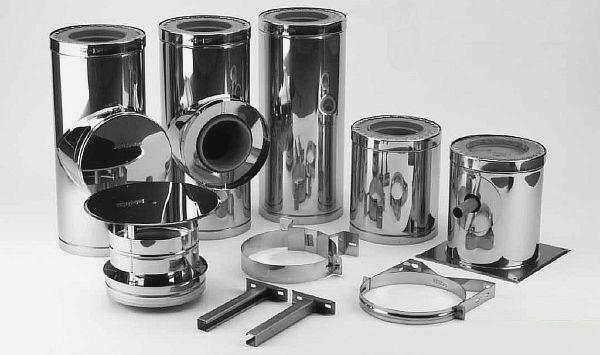

Дополнительные особенности монтажа:
- труба оснащена контрольным устройством;
- зажимы для фиксации;
- кронштейны и другие детали:
Этот комплект помогает обеспечить правильное функционирование дымоходной системы.
Многослойный дымоход в сауне отличается рядом преимуществ.
- Периметр внутри слоистого дымохода устойчив к высоким температурам и воздействию конденсата.
- Изоляционный материал обеспечивает надежную защиту от перегрева снаружи дымохода.
- Особенности конструкции предотвращают проникновение воды через изоляцию.
- Создается необходимый предел тяги и происходит отвод газов.

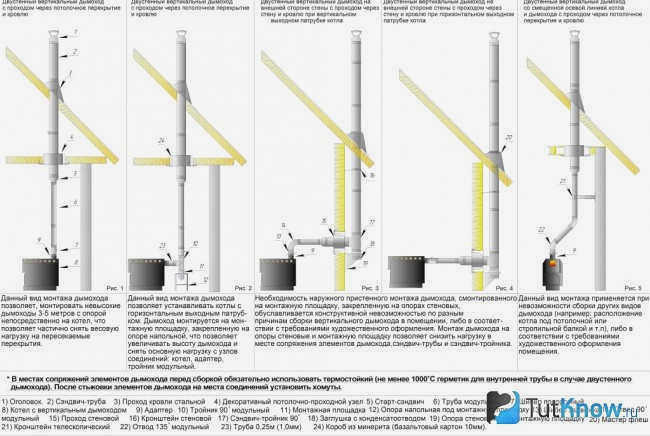

Установка и монтаж
Многослойная установка – самый простой метод монтажа дымоходной системы для сауны. Небольшие, легкие элементы могут быть легко собраны с помощью вспомогательных компонентов.
Перед возведением такой конструкции необходимо учесть следующие требования:
Установка дымохода через сборную крышу // FORUMHOUSE
Наиболее подходящее расстояние от кухонной плиты до кровельного гриба – 5 метров.

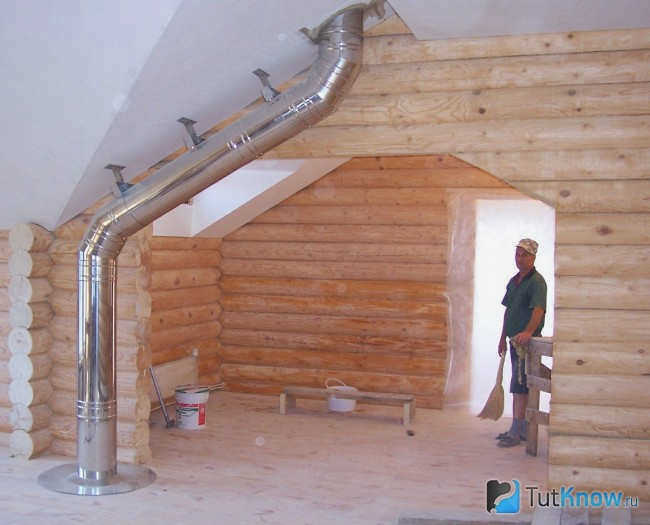

Дымоход должен быть установлен вертикально, без ступенек. Допускается отклонение от вертикали на тридцать градусов, а максимальное отклонение вбок – один метр.
Если расстояние от крыши до оголовка конструкции превышает полтора метра, необходимо установить секцию для фиксации.
Если на крыше имеются горючие материалы, на конце дымоотвода необходимо установить искрогаситель с размером ячеек 0,5×0,5 см. На плоской крыше дымоотвод должен быть поднят более чем на один метр над уровнем крыши.
Горизонтальная часть дымохода не должна превышать расстояние в один метр.
Соединения между элементами должны быть видны. Их нельзя оставлять внутри потолка крыши.
Не рекомендуется размещать вентиляцию и горизонтальные выходы на чердаке, в этом помещении такая конструкция должна проходить в восходящем направлении.
Такой дымоход для бани очень легко установить, это делается по принципу строительного набора. Один конец одного элемента "насаживается" на следующий элемент:
Для этого объем каждого элемента с одного края немного больше, чем обратный объем с другой стороны. Надежность таких соединений повышается с помощью хомутов.
Монтаж многослойной дымовой трубы из нержавеющей стали для дровяной печи
Правильная установка банной системы невозможна без правильной сборки конструкции. Сборку следует начинать с крепления кухонной плиты к многослойной трубе.
Принципы монтажа
Угарный газ практически невозможно обнаружить, он не имеет вкуса или запаха и не определяется визуально. Он тяжелее воздуха, поэтому оседает и остается в помещении. Поэтому при установке теплогенератора и дымохода необходимо соблюдать основные правила:
- При установке тяжелой плиты или камина заранее подготовьте фундамент: небольшую площадку, которая не сдвинется с места, если основание конструкции просядет.
- Если стены и потолки выполнены из горючих материалов, они должны располагаться на значительном расстоянии от источника огня (около 40 см). В местах прохождения стен и потолков: 500 мм для горючих материалов, 380 мм для негорючих материалов.
- Соблюдайте минимальное количество изгибов в дымоходе. Следует избегать прямых углов при монтаже; лучше разделить такой изгиб на две части или использовать элементы с меньшими и большими углами.
Существуют стандарты на монтажные работы в зависимости от вида используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может привести к ряду нарушений, влияющих на работу отопительного прибора. Неправильный выбор прибора может привести к перегреву потолка, недостаточная тяга – к накоплению сажи, а негерметичный монтаж – к задымлению помещения.
Основные характеристики дымохода
Диаметр
Производители отопительных приборов обычно указывают в своих инструкциях рекомендуемый диаметр дымохода. Этот параметр напрямую зависит от тяги дымохода. А уже от него зависит высота, связь прямо пропорциональная. Основное требование: диаметр не должен быть меньше диаметра дымовой трубы банной плиты – это запрещено.
Высота
Расчет высоты дымохода по отношению к коньку основан на требованиях СНиП 41-01-2003 и СП (строительные нормы и правила) 7.13130.2009, а также на рекомендациях производителя отопительного прибора.

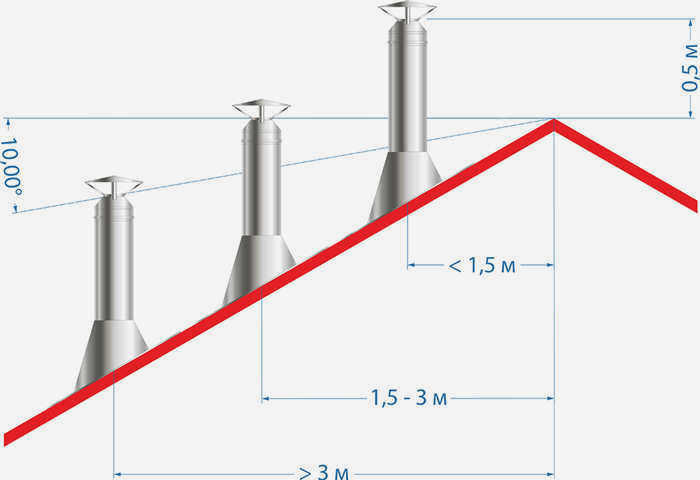

Если крыша плоская, то высота над крышей составляет не менее 50 см. На скатных крышах, если дымоход находится в пределах 1,5 м от конька, его высота должна быть не менее 50 см от последнего или перил. Если он находится на расстоянии от 1,5 до 3 метров – его высота не должна быть ниже конька или парапета. Если строение находится дальше 3 метров от линии конька, его минимальная высота определяется путем проведения линии под углом 10 градусов к горизонту.
Материал
Сегодня у потребителей есть несколько вариантов выбора системы отвода дыма:
- Классический вариант дымоходных труб из кирпича;
- Керамические аналоги;
- Модульные дымоходы из нержавеющей стали появились на рынке относительно недавно, но уже доказали свою простоту и надежность.
Подготовительные работы перед установкой дымохода для сауны
Перед установкой многослойной трубы в сауне, а точнее во время строительства фундамента и крыши, необходимо проверить положение оси дымохода. Дымовая труба не должна пересекать стропила или потолочные балки на чердаке и крыше и должна находиться на расстоянии менее 25 см от стены. Предварительную установку плиты и дымохода можно свести к минимуму. Работы следует проводить, когда, по крайней мере, закончен грунт и закреплены деревянные части крыши.
Поместите отопительный прибор на основание. Выровняйте радиатор до нормального положения в вертикальной плоскости, учитывая высоту стека пола и толщину напольного покрытия. Опустите отвес в центр выходного фланца радиатора сверху и наблюдайте за результатами. Если несущие элементы крыши не пересекают линию стояка, обрежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до завершения конструктивных работ на полу.

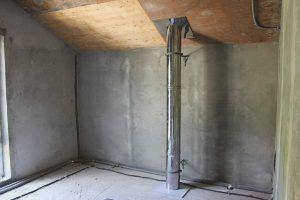

Крепление многослойной трубы к стене в помещении сауны

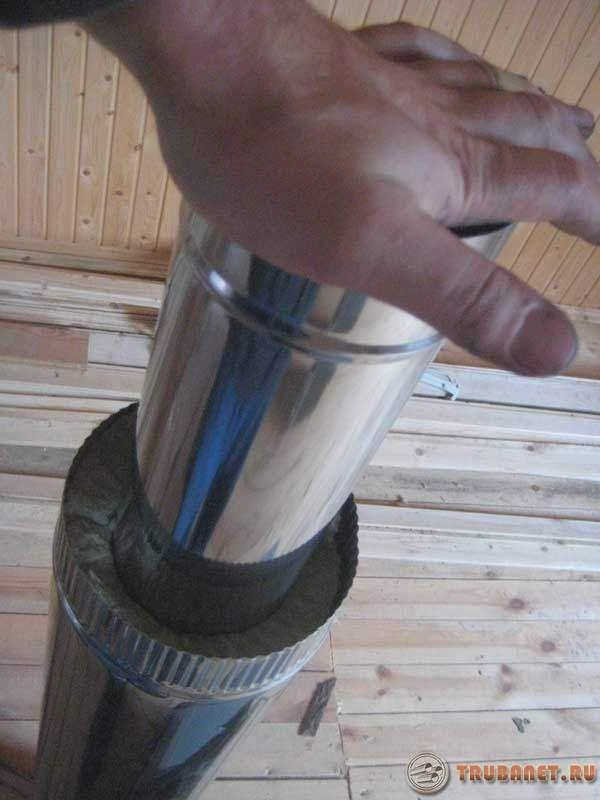

Труба заужена с одной стороны, поэтому для монтажа достаточно вставить одну трубу в другую. Для герметизации щелей и стыков используется герметик для дымоходов, выдерживающий температуру 1 000 градусов. Отсутствие зазоров в стыках увеличивает тягу.
При соединении труб соблюдайте следующие правила:
-
Наносите герметик с внешней стороны верхней внутренней трубы на внутренние трубы.
Особенности монтажа многослойного дымохода
Использование многослойной системы делает деревянную банную печь пожаробезопасной. Температура поверхности трубы, благодаря изоляции, редко превышает 40°C. Однако для максимальной защиты и безопасности при установке дымоходных труб необходимо соблюдать правила пожарной безопасности и СНиП.
Существует определенный порядок действий, позволяющий правильно установить сэндвич-дымоход в деревянной бане своими руками. Строгое следование инструкциям и рекомендациям производителя, залог долгой и безопасной работы системы дымоудаления.
Как построить дымоход из нержавеющей стали в бане через потолок и крышу
Согласно требованиям СНиП, которые распространяются на деревянные и другие пожароопасные строения, при сооружении системы дымовентиляции предусматриваются противопожарные разрывы. В частности, необходимо установить проход через крышу сауны и конструкцию перекрытия.
Существует два метода монтажа:

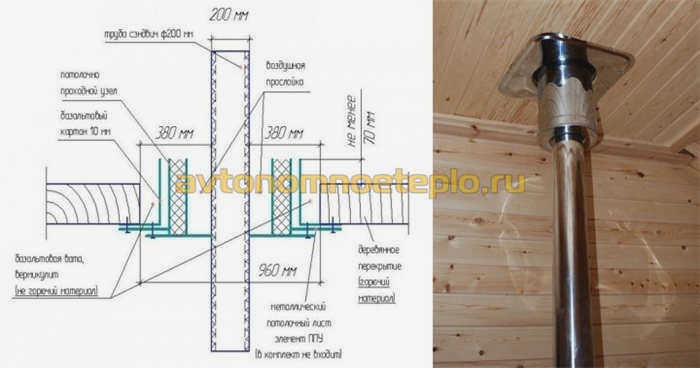

- Технология установки многослойного дымохода в чердачном перекрытии. Оптимальным решением является сборная конструкция. В настоящее время доступны проходы из нержавеющей стали или минеритовых панелей. Существует возможность теплового расширения при проектировании проходов сэндвич-труб через крышу или потолок.
- Самостоятельное изготовление водопропускной трубы. При необходимости устройство можно самостоятельно изготовить из минерита. При этом необходимо соблюдать действующие нормы по противопожарным разрывам. Расстояние от легковоспламеняющихся материалов должно составлять 13-25 см. Зазор заполняется любым негорючим материалом. Рекомендуется использовать базальтовую вату, вермикулит, песок, керамзит и т.д.
Как выбрать качественный слоеный дымоход для бани
Качественную продукцию предлагают потребителям отечественные и зарубежные производители слоеных дымоходов из нержавеющей стали для дровяных печей. При выборе в первую очередь учитываются технические параметры, а также отзывы потребителей.
Рекомендуется устанавливать многослойный дымоход в банной печи, специально предназначенной для этой цели. Большинство компаний выпускают целую серию дымоходных систем для подключения к плитам для саун и бань.
Производители утепленных дымоходов для саун из нержавеющей стали
Выбор марки производителя, судя по отзывам покупателей, – довольно сложный процесс. На рынке представлены десятки различных модификаций. Из них были выбраны наиболее популярные дымоходные системы, имеющие в основном положительные отзывы потребителей.
- Компания "Балтвент" – один из крупнейших отечественных производителей дымоходных систем. В ассортимент продукции входят дымоходы для использования в жилых помещениях, банях и саунах. Выбор конструкций "Балтвент" полностью оправдан. Все системы проходят обязательную проверку качества.
- Vulkan – преимущество заключается в том, что основным направлением компании является разработка и производство дымовых труб для подключения к банным плитам, саунам и т.д. Сэндвич-труба Vulkan подходит для подключения к любому типу твердотопливных приборов.
- Bofill – итальянская компания, которая производит дымоходные трубы, адаптированные к местным условиям. Под маркой Bofill выпускаются как готовые системы, так и отдельные компоненты, которые проходят обязательную сертификацию на соответствие стандартам ЕС и России.
- Ferrum – компания, появившаяся сравнительно недавно, но уже завоевавшая популярность среди отечественных потребителей. В ассортименте продукции Ferrum представлены дымоходные трубы для подключения к газовым и твердотопливным приборам.
- Теплов и Сухов" – отечественная компания, поставляющая продукцию в Россию, страны СНГ и Европы. Сэндвич-конструкции Teplov и Suhov оптимально подходят для подключения газовых и твердотопливных плит, используемых в банях и саунах.
Отдельно можно упомянуть системы EuroTis, которые обеспечивают максимальную изоляцию стен. - Jeremias – одна из самых качественных систем газоходов, доступных бытовым потребителям. Продукция полностью производится на собственных заводах немецкой компании. Одним из преимуществ системы Jeremias является высокопрочный сварной шов, который остается герметичным даже при больших колебаниях температуры.
