Сечение кабеля как измерить

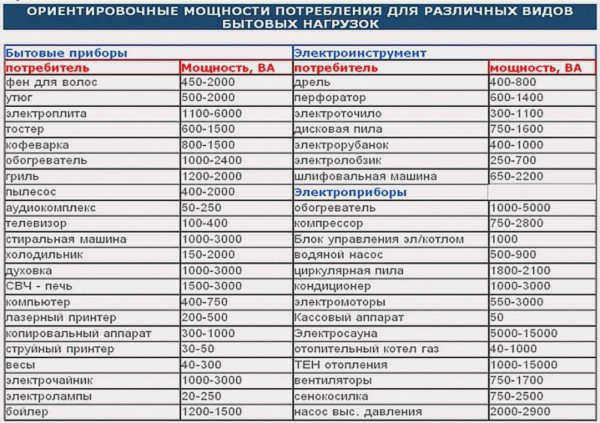

Найдите прибор, который вы планируете установить, и запишите его мощность. Иногда она указана в широком диапазоне, поэтому иногда трудно понять, какое значение взять. В этом случае лучше взять максимальное значение. В результате расчета будет несколько завышена производительность оборудования и потребуется большее сечение кабеля. Однако это нормально для расчета сечения кабеля. Сгорают только те кабели, сечение которых меньше, чем необходимо. Кабели с большим сечением служат дольше, поскольку меньше нагреваются.

Как определить сечение кабеля (проводника) на основе диаметра

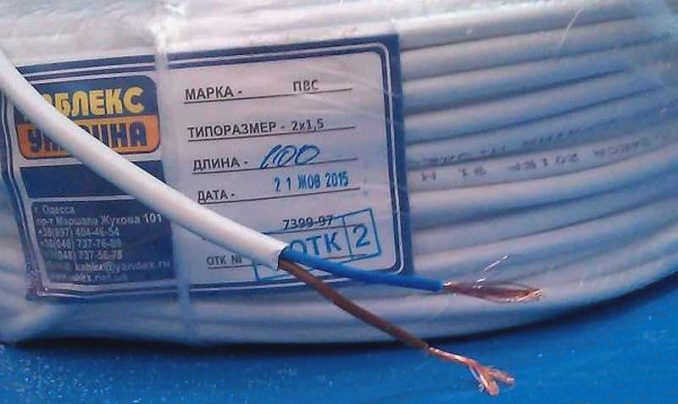

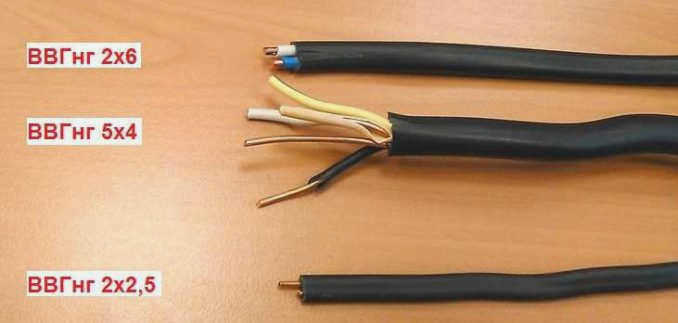

Как правило, кабели должны иметь тот же диаметр, который указан в спецификации. Например, если кабель маркирован 3 x 2,5, то сечение проводника должно быть ровно 2,5 мм2 . В реальности вы увидите, что фактический размер может отличаться на 20-30%, а иногда и больше. В чем заключается риск? Перегрев или плавление изоляции со всеми вытекающими последствиями. Поэтому перед покупкой рекомендуется проверить размер провода, чтобы определить его площадь поперечного сечения. Узнаем, как именно рассчитать площадь поперечного сечения провода.

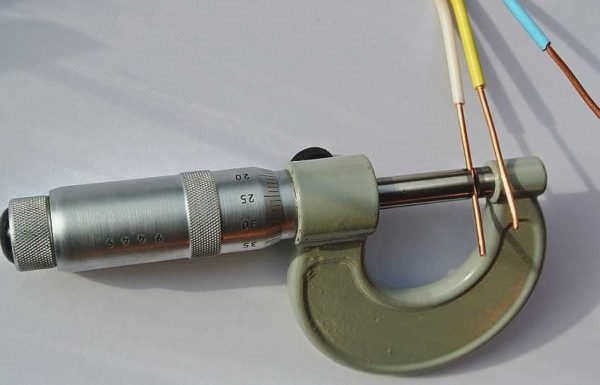

Для измерения диаметра провода можно использовать штангенциркуль или микрометр любого типа (механический или электронный). Электронные проще в использовании, но не у всех они есть. Сам провод нужно измерять без изоляции, поэтому предварительно его нужно убрать с дороги или удалить небольшой кусочек. Вы можете сделать это, если продавец позволяет это сделать. Если нет, купите небольшой кусок для тестирования и измерьте на нем. На зачищенном проводе измерьте диаметр, а затем по найденным измерениям вы сможете определить фактическое сечение провода.

Какой измерительный прибор лучше всего подходит в данном случае? Если говорить о механических моделях, то микрометр. Он обладает более высокой точностью измерений. Если речь идет об электронных версиях, то и те и другие дают вполне надежные результаты для наших целей.

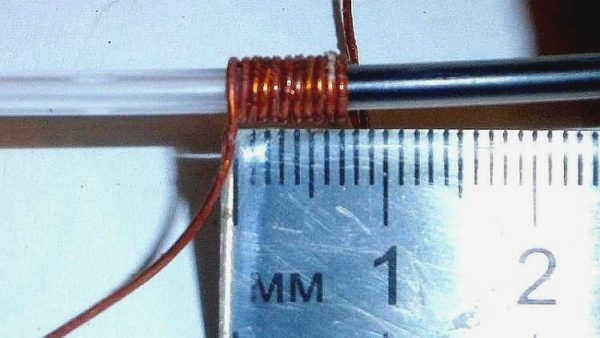

Если у вас нет штангенциркуля или микрометра, возьмите с собой отвертку и линейку. Вам придется снимать изоляцию с довольно большого куска провода, поэтому на этот раз без покупки тестового образца не обойтись. Итак, снимите изоляцию с куска провода длиной 5-10 см. Намотайте провод на цилиндрическую часть отвертки. Расположите витки вплотную друг к другу, без зазоров. Все витки должны быть полными, т.е. "хвосты" проволоки должны торчать в одном направлении – например, вверх или вниз.

Определение сечения провода по его диаметру: формула

Провода в кабеле имеют круглое сечение. Поэтому для расчетов мы используем формулу для площади круга. Ее можно найти как по радиусу (половина измеренного диаметра), так и по диаметру (см. формулу).

Например, рассчитаем площадь поперечного сечения проводника в соответствии с размерами, которые мы вычислили ранее: 0,68 мм. Сначала воспользуемся формулой радиуса. Сначала найдем радиус: разделите диаметр на два. 0,68 мм / 2 = 0,34 мм. Затем подставьте это значение в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Для расчета сначала возведите в квадрат 0,34, а затем умножьте результат на 3,14. Площадь поперечного сечения этой проволоки составляет 0,36 квадратных миллиметров. Это очень тонкий провод, который не используется в электросетях.

Давайте рассчитаем диаметр провода, используя вторую часть формулы. Вы должны получить точно такое же значение. Разница может быть в тысячных долях из-за разного округления.

S = π/4 * D 2 = 3,14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В этом случае разделите 3,14 на четыре, затем возведите диаметр в квадрат и перемножьте два полученных числа. Это даст вам аналогичное значение, как и должно быть. Теперь вы знаете, как рассчитать диаметр кабеля. Какой бы дизайн вам ни был удобнее, используйте его. Разницы нет никакой.

Как рассчитать диаметр кабеля на основе силы тока

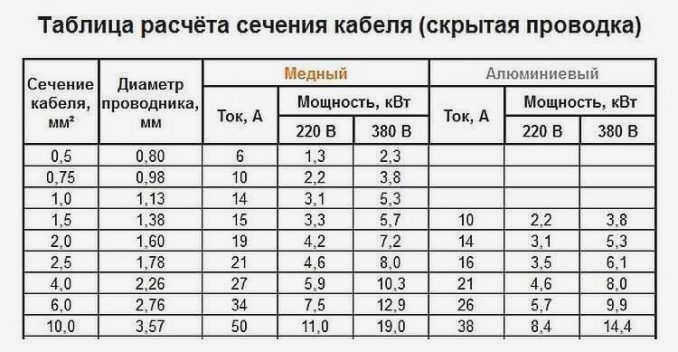

Вы можете проверить силу тока кабеля. В этом случае проделайте ту же работу – соберите данные для подключаемой нагрузки, но проверьте максимальное потребление тока в характеристике. Собрав все значения, сложите их. Затем воспользуйтесь той же таблицей. Ищите только ближайшее большее значение в столбце с подписью "Ток". В этой же строке вы можете посмотреть сечение кабеля.

Например, мы хотим подключить варочную панель с пиковым потреблением тока 16 А. Мы будем прокладывать медный кабель, поэтому загляните в соответствующий столбец – третий слева. Поскольку нет значения ровно для 16А, ищем в строке 19А – это ближайшее большее значение. Соответствующее сечение – 2,0 мм2. Это будет минимальное значение сечения кабеля для данного случая.

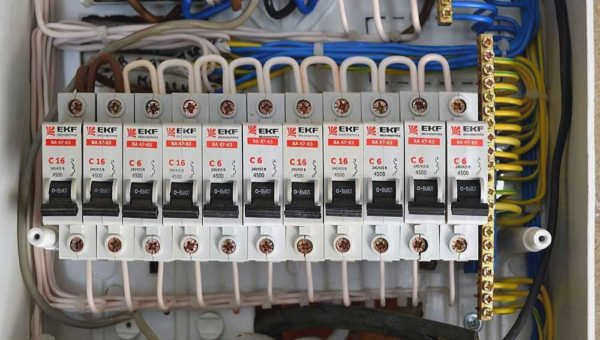

Не следует недооценивать линию с немного меньшим значением. В противном случае при максимальной нагрузке линия будет сильно нагреваться, что может привести к расплавлению изоляции. Что происходит дальше? Автоматический выключатель может сработать, если он установлен. Это наиболее благоприятный вариант. Бытовые приборы могут выйти из строя или вызвать пожар. По этой причине всегда выбирайте кабели с большим сечением. В этом случае можно установить больше бытовых приборов с даже немного большей мощностью или потреблением тока без переделки проводки.

Расчет сечения кабеля в зависимости от мощности и длины

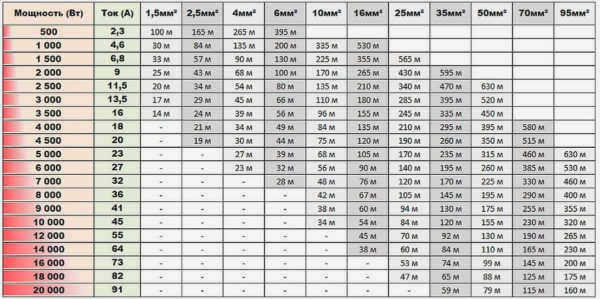

Если линия электропередачи длинная – десятки или даже сотни метров, то помимо нагрузки или потребляемого тока необходимо учитывать и потери в самом кабеле. Как правило, большие расстояния возникают при подключении линий электропередач от столба к дому. Хотя все данные должны быть указаны в проекте, их можно перепроверить. Для этого необходимо знать мощность, выделенную на дом, и расстояние от столба до дома. Затем по таблице можно подобрать сечение кабеля с учетом потерь длины.

Вообще, при прокладке электрических кабелей всегда лучше иметь определенный запас по сечению провода. Во-первых, большее сечение приводит к меньшему нагреву жилы и, соответственно, изоляции. Во-вторых, в нашей жизни появляется все больше и больше устройств, работающих от электричества. И никто не может гарантировать, что через несколько лет вам не понадобятся новые приборы в дополнение к старым. Если есть электричество, вы можете просто подключить их к сети. Если нет, придется поумнеть – либо менять проводку (снова), либо следить за тем, чтобы одновременно не включались мощные приборы.

Способ 2 – использование линейки

А если у вас под рукой нет штангенциркуля или даже микрометра, как определить диаметр кабеля без этих инструментов? На помощь приходит старый и проверенный метод измерения с помощью линейки и карандаша.

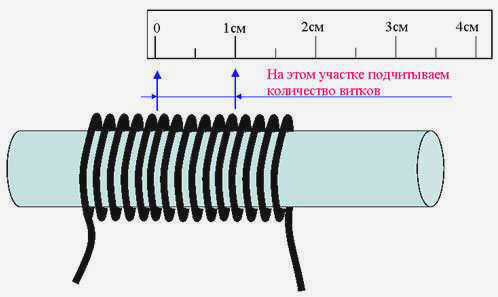

Принцип этого метода измерения заключается в следующем: очищенная жила наматывается на карандаш, как показано на следующем рисунке. Минимальное количество витков должно составлять 15-20, но следует также учитывать толщину проводника; если он слишком тонкий, рекомендуется намотать больше витков.

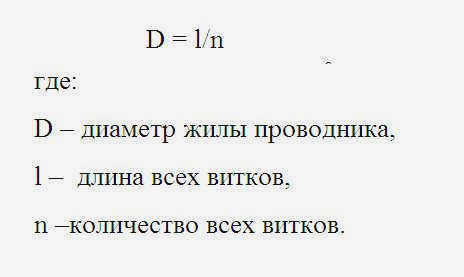

Чтобы уменьшить погрешность измерения, витки следует наматывать как можно плотнее. Затем с помощью линейки измерьте длину намотанного провода и разделите на количество витков, вы получите диаметр сердечника, все просто.

Используя уже известную нам формулу, определяем сечение кабеля в соответствии с диаметром. Для наглядности приведем пример: предположим, мы намотали 20 витков проволоки и получили результат 19,6 мм, делим это число на количество 20 витков и получаем диаметр 0,98 мм. Используя формулу, вычисляем: 0,785*0,98*0,98=0,753914 мм², округляя в большую сторону, получаем 0,75 в квадрате.

Недостатком этого метода определения диаметра кабеля является то, что будет сложно намотать провод большого диаметра, но для малых сечений этот метод даст более точный результат. Вам также, вероятно, придется купить кусок провода для тестирования, поскольку ни один продавец не позволит вам проводить такие эксперименты на своей территории.

Метод 3 – Использование электронной таблицы

Это самый простой способ определения сечения кабеля, но вам все равно понадобится штангенциркуль или микрометр. Измерьте толщину диаметра кабеля и используйте таблицу для нахождения сечения.

В заключение важно сказать, что также важно обращать внимание на состав проводника, чаще всего кабели и провода с медными жилами являются подделкой. Покупайте кабельную продукцию у проверенного продавца. Наш магазин реализует только качественную, сертифицированную продукцию от проверенных отечественных производителей. Если вы хотите задать вопрос, связанный с выбором кабельной продукции, вы всегда можете обратиться к нашим консультантам, просто свяжитесь с нами через форму обратной связи или закажите обратный звонок.

Таблица с указанием сечения кабелей в зависимости от их диаметра

Не всегда при покупке можно правильно рассчитать фактическое сечение жил кабелей и проводов. Чтобы определить это как можно быстрее и проще, можно воспользоваться таблицей сечений.

Пользоваться таблицей довольно просто, тем более что продукция маркирована. Зная реалии современной жизни, полезно проверить соответствие фактических свойств заданным.

Работа со столом

Первое, что необходимо сделать, это взять с собой в магазин таблицу. Во-вторых, измерьте толщину жилы проволоки любым из описанных выше способов. Затем полученные показания сравниваются с таблицей. Если результаты (хотя может быть и погрешность) близки к указанным в таблице, можно с уверенностью сказать, что провода и кабели хорошего качества.

Если же значения значительно отличаются (на 20%), можно сказать, что производитель либо безответственный, либо экономит на материалах. Конечно, о некачественной продукции стоит говорить, и лучше ее не покупать.

О качестве товара можно судить по его стоимости. Чем качественный продукт, произведенный по технологии, в соответствии с требованиями, такой продукт всегда стоит дороже. Здесь, как и во всех других случаях, не стоит экономить, ведь мы с вами полагаемся на качество кабелей и проводов для нашей безопасности.

При покупке кабеля или провода визуально осмотрите изоляционную оболочку. Как правило, дешевая продукция, занижающая сечение кабелей, может занижать и толщину изоляционной оболочки. В этом случае вы не можете рассчитывать на долгую и надежную работу домашней электропроводки.

Определение сечения одножильных проводников

Различают одножильные проводники, которые являются более жесткими, и многожильные проводники, которые очень гибкие. Многожильные кабели состоят из нескольких тонких проводов, скрученных вместе в единый проводник. Как же определяется сечение многожильных кабелей? Разница лишь в том, что нужно измерить толщину (диаметр) одной жилы, а затем умножить полученный результат на количество тонких проводников. Полученный результат будет отражать фактическое значение. Самое главное здесь – использовать точный измерительный прибор.
