Кабель должен быть проложен через стену в металлической трубе с небольшим уклоном (защита от воды). Для сети 15 кВт при таком способе подключения рекомендуется использовать медный кабель ВббШб 10 мм². Следует избегать пересечения электросети с водопроводными и газовыми трубами под домом.
Сечение проводки в доме: как правильно его рассчитать?
Важно, чтобы сечение проводки в доме было таким, чтобы пользователи могли легко управлять несколькими мощными электроприборами одновременно. Поэтому лучше всего выбирать сечение домашней проводки, исходя из правильного определения размеров дома и квартиры.
Существует несколько методов расчета. Мы рекомендуем вам ознакомиться с различными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения кабеля, в статье описаны основные параметры для выбора электропроводки и указаны нормативные ограничения по максимальной номинальной мощности электрооборудования.
Почему важно знать параметры кабеля
Стандартные электрические розетки рассчитаны на непрерывный ток 16 А, что соответствует максимальной номинальной мощности 3,52 кВт. Обычно они поставляются с медным проводником сечением 2,5 мм2 , что может запутать при выборе типа проводника для остальной части электроустановки.
По мере увеличения сечения провода растет и цена. Однако не стоит использовать короткие пути, когда речь идет о проводке, так как это может привести к гораздо большим финансовым затратам в будущем.

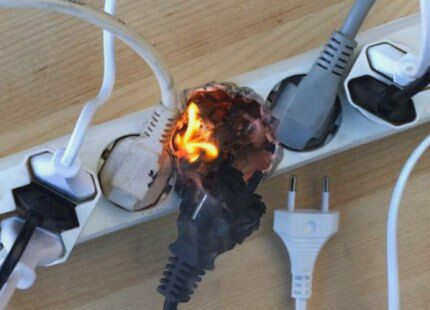

Когда электроны движутся через металл, часть энергии рассеивается в виде тепла. При больших токах и малых сечениях кабеля тепловая составляющая может привести к перегреву металла и расплавлению оболочки.
В бытовых условиях это может привести как к короткому замыканию в стене, так и к пожару в оголенных проводах, особенно в местах перегибов.
В результате могут возникнуть следующие ситуации:
- Крупномасштабный пожар.Если рядом с кабелем находится легковоспламеняющийся материал.
- Утечка тока Из-за неполного расплавления оболочки кабеля. Это приводит к бессмысленной трате энергии и риску поражения жильцов электрическим током.
- Незамеченный обрыв кабеля в стене. Это приводит к обесточиванию части жилища или целой комнаты. В этом случае необходимо найти место повреждения и заменить проводку вместе с локальным ремонтом стен.
Выбор толстой электропроводки для квартиры, с запасом, также имеет один недостаток – перерасход денег, который не имеет смысла. Поэтому лучше выбирать сечение кабеля расчетным путем, чтобы избежать всех вышеперечисленных проблем.
Правила подключения
Чтобы выполнить подключение электричества к дому от столба, необходимо ознакомиться с новыми правилами подключения, чтобы следовать закону.
Стандартная мощность подключения к электросети для входа в дом на частном участке составляет 4-6 кВт, но если у владельца есть разрешение на строительство отдельного дома, он имеет право на подключение к электросети мощностью 15 кВт. Это необходимо для того, чтобы облегчить использование мощных электроприборов.
Подключение должно быть выполнено в соответствии с проектом, который составляется по техническим условиям, установленным индивидуально для данного участка. Поэтому, чтобы подключиться к электросети с новой мощностью, необходимо отправить заявку поставщику электроэнергии с указанием требуемой мощности (15 кВт) и напряжения (230/400 В). Эти параметры можно получить, рассчитав общее потребление всех электроприборов.
В новых технических условиях энергоснабжающая компания должна указать разрешенную мощность, размер сечения кабелей, их марку и тип, а также требования к защите и подключению сети к дому.
За самостоятельное выполнение подключения без получения разрешения на проектирование и разрешения энергоснабжающей организации предусмотрен штраф, но рекомендуется, чтобы люди, которые что-то знают об этом, выбрали тип подключения и обсудили выбранные материалы. Запрещается прокладывать алюминиевые кабели на конструкциях, подверженных горению. Поэтому их следует заменить медными кабелями.
Требуется расстояние в 1 м от балкона для изолированных кабелей и 1,5 м для голых кабелей, а также 20 см от пустой стены для изолированных кабелей и 1 м для кабелей без покрытия. Также для обеспечения безопасности неизолированные воздушные линии не должны прокладываться над зданиями.
Это важно! Любые работы на линии электропередачи должны проводиться только после полного отключения данного участка и использования переносной системы заземления.

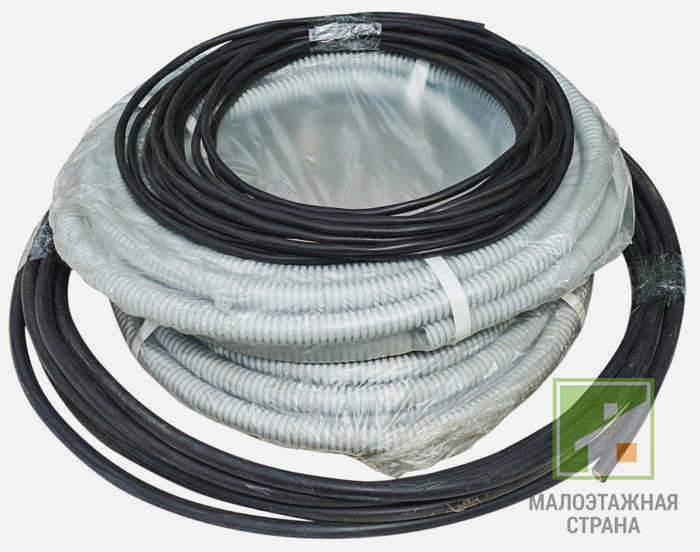

Различные типы кабеля для подключения к сети 15 кВт
Важно знать, какой трехфазный или однофазный кабель вы собираетесь использовать для подключения к сети в доме на одну семью. Проводка с первым вариантом предполагает снижение нагрузки на сеть и номинала автоматического выключателя. Недостатком является то, что размер распределительного щита будет больше, чем при однофазном подключении, так как автоматические выключатели будут занимать 3-4 модуля.
Трехфазные автоматические выключатели также имеют большие размеры. Однако этот тип подводящего кабеля позволяет подключать к дому асинхронные электроприборы, бойлеры, плиты или системы отопления.
Поскольку трехфазная сеть имеет напряжение 380 вольт, перед подачей электроэнергии в дом потребуется трехходовой автоматический выключатель. Это поможет избежать риска возгорания и поражения электрическим током и обеспечит защиту от короткого замыкания в электросети. Кабели различаются по материалу жилы. Медные кабели имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.
Кабели для электроустановок различаются по типу оболочки:
- Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они способны пропускать ток до 1 кВ и выдерживать температуру от -50°С до +48°С. Недостатком воздушного ввода является использование перемычек, необходимых для нормального подключения кабеля к распределительному устройству. Согласно правилам электромонтажа, такие перемычки запрещены, но если компания, поставляющая кабель, согласна, на соединение будет наложена пломба.
- Подземный. Для данного типа подключения используется кабель АВБбШв (алюминиевый) или ВБбШв (медный) с бронированной оболочкой, оцинкованными лентами и защитным шлангом. Это необходимо для защиты кабеля от проникновения в землю или механических повреждений.

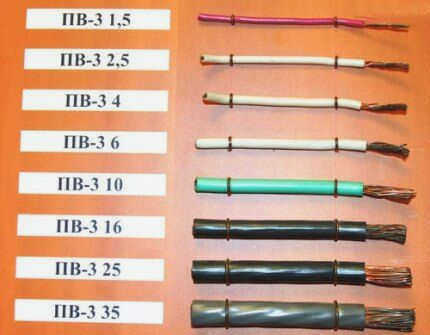

Выбор сечения по мощности

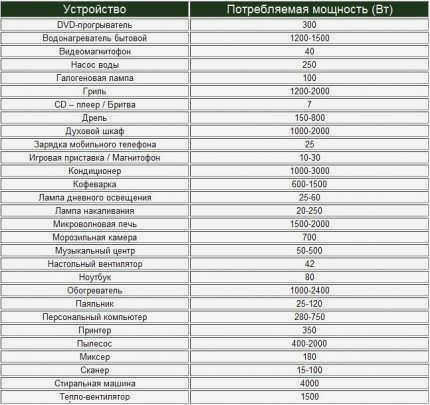

При выборе сечения кабеля по мощности необходимо рассчитать значение общей мощности. Для этого необходимо составить список всех электроприборов на участке. Потребляемая мощность указывается как на самих приборах, так и в их технической документации. Она может быть указана в ваттах и киловаттах. Сложив значения всех электроприборов, вы получите окончательный итог.

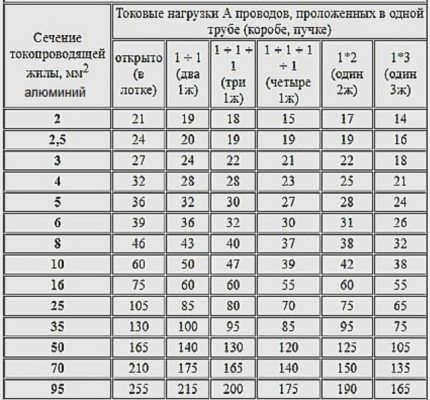

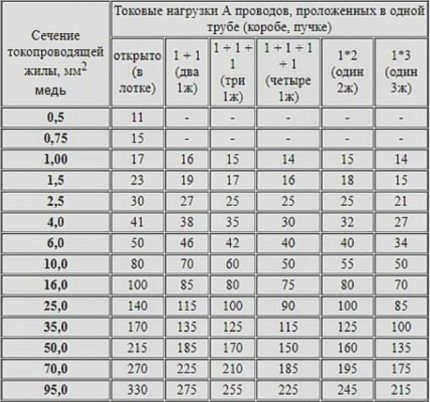

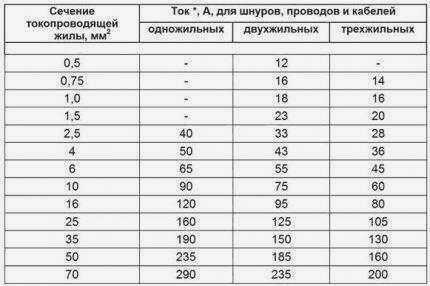

Если вы решили провести отдельную линию, к которой подключен один прибор, то информация берется только о его энергопотреблении. Например, средний утюг потребляет один киловатт. Само сечение можно выбрать с помощью PUE. Ниже приведены две таблицы для медных и алюминиевых проводников соответственно.
Помимо данных, приведенных в таблицах, необходимо учитывать тип сети – однофазная или трехфазная. Напряжение для одной фазы составляет 220 В, а для трех фаз – 380 В. Таблицы применимы к медным и алюминиевым проводам. Медь является предпочтительным материалом, поскольку она
- она обладает высокой электропроводностью;
- долговечна;
- устойчива к окислению;
- упругость.
Медные провода превосходят алюминиевые по многим параметрам, но имеют только один недостаток – высокую стоимость. В советских домах обычно прокладывают алюминиевые провода. Поэтому при ремонте желательно использовать те же провода.
Исключением может быть капитальный ремонт с полной заменой коммуникаций вплоть до распределительного устройства. В этом случае лучше использовать медные провода. Не допускается прямой контакт между двумя типами проводов. Это приводит к окислению, нагреву и короткому замыканию. Для соединения используются специальные проводники из третьего металла.
Выбор сечения проводника в зависимости от силы тока
Чтобы оптимально выбрать кабель, одной мощности недостаточно, необходимо знать, как рассчитать его токопроводящую способность. Его прочность зависит от нескольких факторов:
- длина;
- температура;
- удельное сопротивление;
- ширина.

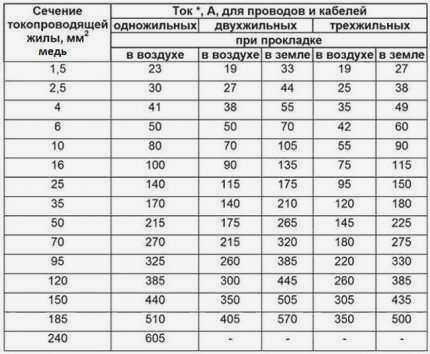

Если проводник нагревается, ток в нем уменьшается. В учебниках все данные приводятся исходя из средней комнатной температуры восемнадцать градусов. Чтобы выбрать сечение проводника в зависимости от силы тока, снова обратитесь к таблицам в электротехнических правилах. Приведенные ниже таблицы относятся к проводникам из различных металлов.
Чтобы приблизительно рассчитать сечение, силу тока делят на десять. Если нужного значения нет в таблице, используется следующее по величине значение. Однако это правило применимо только к медным проводникам, для которых максимальная сила тока не превышает сорока ампер.
В диапазоне от сорока до восьмидесяти ампер сила тока делится на восемь. Когда речь идет об алюминиевых проводниках, деление производится на шесть. Это связано с тем, что алюминиевый проводник должен быть толще медного, чтобы выдерживать одинаковые нагрузки.
См. также:
Справочник компаний, специализирующихся на электроснабжении частных домов.
Аксессуары и кабельная арматура
При монтаже электропроводки необходимы не только кабели, но и целый перечень аксессуаров, дополнений, жгутов проводов и принадлежностей. Чтобы определить точное количество, электрик всегда составляет план или схему электропроводки. Но сейчас мы говорим в общих чертах, поэтому перечислим примерный список аксессуаров.
- автоматические выключатели и УЗО;

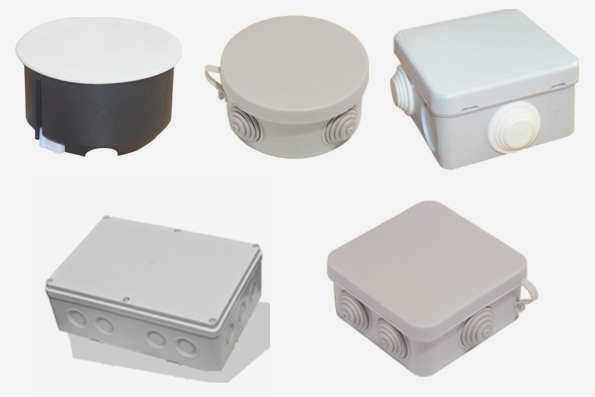

- распределительные коробки и розетки;
- розетки и выключатели;

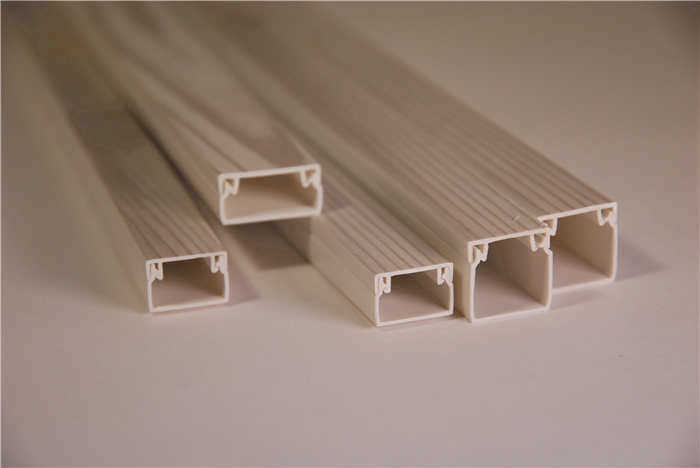

- гофрированные каналы, кабельные каналы, держатели кабельных каналов и аксессуары для прокладки кабельных каналов;
- изоляция, кабельные стяжки, заделки и т.д.
Конечно, все подбирается в зависимости от условий помещения, нагрузки и типа скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтет все детали и даст вам список или отправится с вами за покупками.
Резюме
Интернет-магазин 220pro.ru предлагает только высококачественные кабели для электромонтажа в квартире или доме. С полным перечнем марок и типов можно ознакомиться на сайте: http://220pro.ru/catalog/kabel_provod/.
Заходите и выбирайте свой кабель!
А также задавайте любые вопросы. Прежде всего, смешные и наивные! Они самые правильные! Ведь лучше смешить электриков, чем пожарных, правда?
Мы всегда ответим на вопросы и расскажем вам все тонкости и нюансы монтажа. Мы быстро подберем полный комплект проводки для вашего дома, от кабелей до розеток и выключателей. Мы учитываем ваши пожелания и бюджет.
