Как сделать септик из бетонных колец
Комфортное существование невозможно без канализационной системы. Частный дом или бунгало обычно имеет септик или выгребную яму. Септик – более экологичный и безопасный вариант. В нем отходы разлагаются на нерастворимый ил, который опускается на дно, образуя осадок и достаточно чистую воду, которую обычно сбрасывают в грунт для дальнейшей очистки. Пожалуй, самым популярным вариантом такой установки является септик из бетонных колец. Технология его строительства не сложна, его можно построить своими руками, а стоимость относительно невысока. Этим и объясняется его популярность.
Септик из бетонных колец лучше всего устанавливать на почвах, которые хорошо дренируются и не подвержены морозному пучению. Корпус септика состоит из нескольких колец, уложенных друг на друга. Даже если они имеют полки для лучшей фиксации, даже если они закреплены скобами, морозная волна заставит их двигаться. Результат – протекающее уплотнение и дорогостоящий ремонт. Также нет гарантии, что после ремонта уплотнитель не сдвинется снова. По этой причине на песчаных или супесчаных почвах рекомендуется устанавливать септик с бетонным кольцом.
Если почвы хорошо дренированы и уровень грунтовых вод низкий, имеет смысл вывести воду из септика в дренажную колонку. Это решение является наилучшим. Если уровень грунтовых вод высокий, очищенные стоки направляются в дренажное поле. Они требуют большой площади и такого же большого объема земляных работ, но иногда это единственная работающая система.

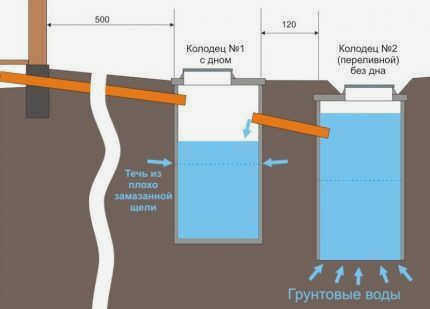

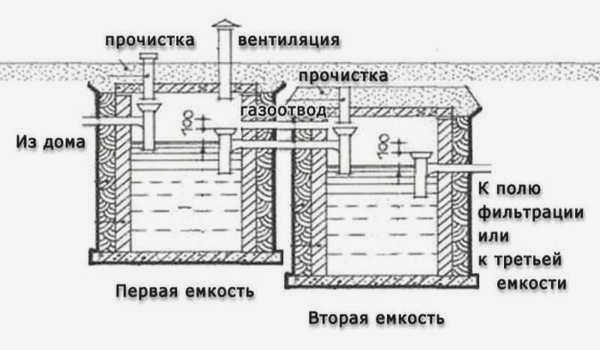

Схема септика показана на фото выше. Он состоит из двух рабочих камер, соединенных переливом. Именно здесь происходит процесс очистки. Третья колонна – это дренажный колодец (вместо него может быть поле фильтрации), через отверстия в дне которого очищенная вода уходит в землю. Это краткое описание конструкции септика из бетонных колец. Теперь о самом процессе.
Размеры септика и их количество
Для того чтобы сточные воды эффективно очищались, они должны находиться в септике не менее трех суток. Исходя из этого и определяются размеры камер.
Как определить объем септика
Минимальный объем септика в три раза превышает суточный расход воды. Для одного человека это составляет 200-250 литров. Итого, если у вас семья из 4 человек, то минимальный объем – 3 кубических метра. Таким образом, в него должны входить накопители, т.е. первые две камеры. Третья – фильтрующая колонна – никак не относится к накопителям, поэтому она не учитывается.
Речь шла о стандартах в России. В Европе минимальный объем септика составляет 6 кубических метров. Многие считают, что такой размер более "правильный". Большие объемы сточных вод дольше остаются в резервуарах и лучше очищаются. При использовании отечественного стандарта легко "переполнить" его, когда приезжают гости. В результате неочищенные сточные воды окажутся в фильтровальной башне, загрязняя ее и окружающую территорию. Устранение последствий – дорогостоящая и сложная процедура.
Даже если вы решили следовать российским стандартам, если у вас есть ванна, стиральная и посудомоечная машины, необходимо увеличить объем как минимум до объемного слива всех этих приборов (ванна – 300 литров, стиральная и посудомоечная машины 50 и 20 литров, все вместе – будем считать 400 литров или 0,4 кубического метра).
В соответствии с рассчитанным объемом выбирается размер колец и их количество. Диаметр бетонного кольца может составлять от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота варьируется от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их обозначения, вес и объем. В графе "размеры" наружный диаметр, внутренний диаметр и высота разделены дробью. Все значения приведены в миллиметрах.
Преимущества и недостатки кольцевого септика
В самодельном септике кольца из бетона являются одним из основных компонентов обустроенной канализационной системы. Эти изделия отличаются высокими эксплуатационными характеристиками.
Построенные из них резервуары, благодаря техническим преимуществам железобетонных изделий, характеризуются высокой прочностью и отличной устойчивостью к воздействию агрессивных веществ.
Среди преимуществ септиков из бетонных колец следует отметить:
- доступную стоимость. Поскольку данная строительная продукция имеет невысокую стоимость, возведение резервуара могут позволить себе многие владельцы загородной недвижимости, даже те, у кого ограниченные финансовые возможности.
- Долговечность и прочность. Бетон превосходит кирпич по долговечности и соответствует таким материалам, как природный камень. Он может выдерживать более высокое давление и не подвержен риску объемной утечки. Срок службы септика для загородного дома, сделанного своими руками из колец, может достигать более 50 лет.
Если строить септик из колец – железобетон обойдется дешевле, чем полипропиленовые емкости.
Но у этой конструкции есть и недостатки, к которым относятся:
- Большой вес. Перед тем как сделать септик из бетонных колец, необходимо будет заказать спецтехнику для перемещения этих тяжелых элементов.
- Возможность просачивания сточных вод в нижележащие слои почвы. Эта проблема может возникнуть в течение срока службы септика в результате появления трещин в бетоне или из-за разрушения швов, что приведет к потере его защитной функции.
Перед установкой септика из бетонных колец рекомендуется проанализировать преимущества и недостатки этого строительного материала. Также желательно оценить собственные возможности по использованию специального оборудования.
Варианты строительства
Строительство септика из железобетонных изделий не считается сверхсложной работой. Он может иметь двухкамерную или трехкамерную конструкцию. Независимо от типа конструкции, при ее обслуживании необходимо обращаться к услугам ассенизаторов и заказывать специальное оборудование для удаления твердых отходов, скапливающихся на внутренних поверхностях резервуара.
Однокамерный кольцевой септик – накопительная емкость, работающая по принципу септика, используется гораздо реже. Владельцы недвижимости предпочитают такие конструкции, когда им нужна канализация для небольшого дачного участка или коттеджа, при условии, что объем сточных вод невелик.
Еще одной важной причиной выбора одноколодезного септика является высокий уровень грунтовых вод и преобладание глинистой почвы в геологии местности.
Септик с двумя колодцами или тремя камерами устанавливается при создании автономных очистных сооружений для загородных домов, предназначенных для постоянного проживания, когда планируемый объем сточных вод большой.
Совет: Используйте наши строительные калькуляторы онлайн, и вы сможете быстро и точно рассчитать строительные материалы или конструкции.

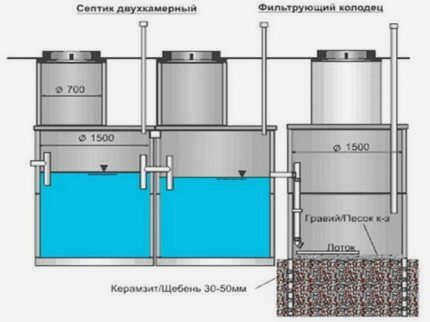

При создании двухкамерного сооружения, если оно дополнено полем фильтрации или фильтрующим колодцем, первая камера представляет собой герметичный резервуар с ограниченным количеством кислорода. Она должна быть оборудована бетонным или чугунным люком и трубой для подачи и отвода сточных вод. Вторая камера оснащается вентиляционной трубой для подачи кислорода.
В системе канализации с бетонными кольцами, состоящей из двух или трех резервуаров, сточные воды проходят многоступенчатую очистку путем отстаивания и фильтрации:
Расчет необходимой емкости
Для организации септика с бетонным кольцом необходимо рассчитать объем исходя из суточного потребления воды. На каждого жителя должно приходиться 200 литров воды в день.
Фотогалерея
Фото из
Однокамерный септик, построенный из бетонных колец, чаще всего рассчитывается на прием сточных вод объемом до 1 м3 /сут.
Если септик предназначен для приема смешанных сточных вод с очисткой в процессе отстаивания, его делят на две или три камеры и подключают к системе грунтовой очистки.
Двухкамерные септики строятся для очистки сточных вод объемом от 3 до 8 м³/сутки. Объем камер рассчитывается таким образом, чтобы они были заполнены на 3/4 от общего объема.
Трехкамерные септики строятся для очистки сточных вод объемом свыше 8 м³/сутки. Камер может быть больше, они группируются или устанавливаются в ряд, в зависимости от условий участка и специфики.

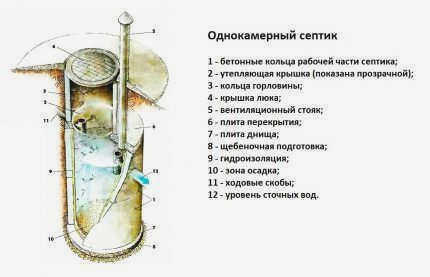

Особенности однокамерного септика

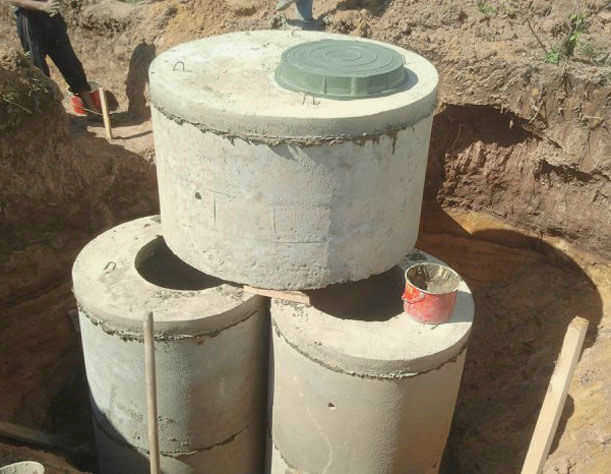

Установка трех камер в одном колодце
Средний объем двухкамерного септика

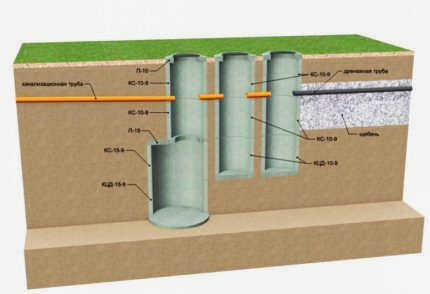

Объем многокамерного септика
Первый отстойник для сточных вод должен иметь объем не более чем в три раза превышающий потребление (200 литров) на человека. Второй отстойник должен иметь объем, равный 1/3 объема первого резервуара.
Принципы построения двухкамерного очистного сооружения можно найти в другой нашей статье.
Количество колец можно определить, разделив объем резервуара на объем кольца. Размер может быть малым, средним или большим.

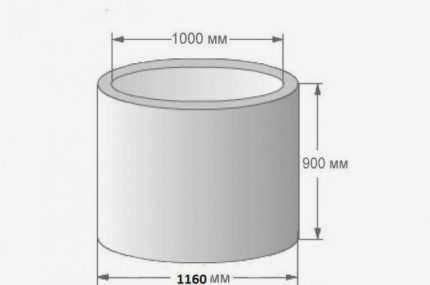

Для расчета мы будем использовать параметры среднего кольца. КС-10-9 имеет внутренний диаметр 1 м и высоту 90 м. Объем одного кольца составляет 700 кубических литров.
Для семьи из двух человек:
Объем первого бака = (200*2)*3= 1200 литров.
Объем второго и третьего резервуаров = 1 200/3= 400 литров.

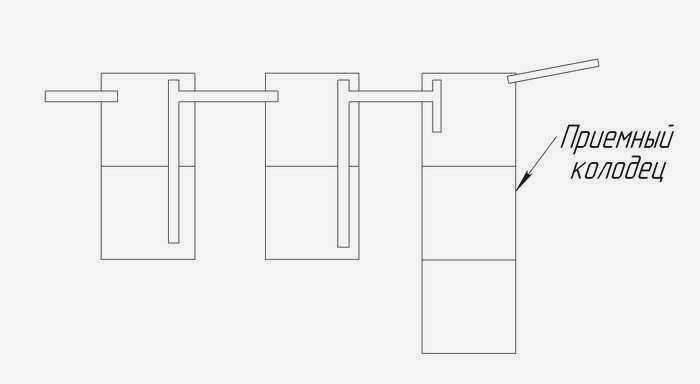

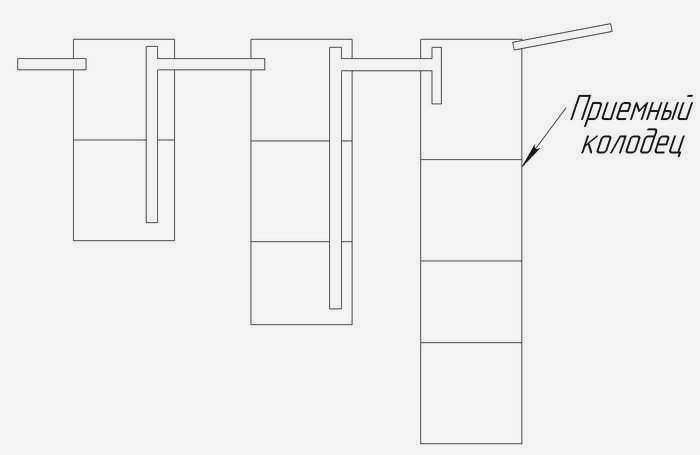

Схемы септических систем

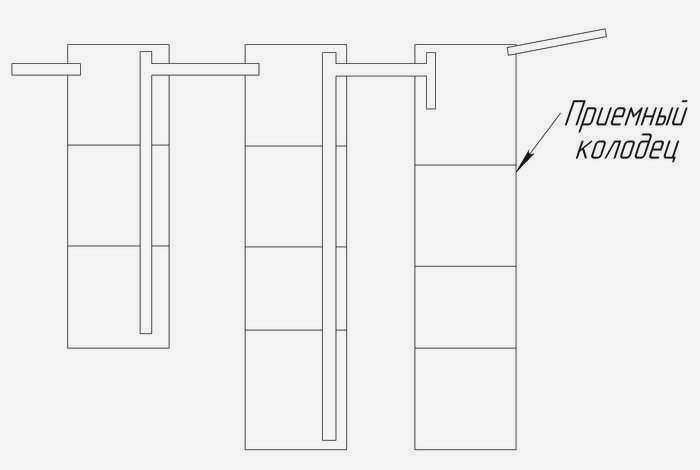

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, в которых сточные воды отстаиваются и проходят биологическую очистку.
Однокамерный септик обеспечивает отстаивание сточных вод в течение трех дней. Он требует откачки избыточного ила каждые три-шесть месяцев. Качество очистки составляет менее 50%.
По сути, однокамерный септик – это обычный септик, из которого сточные воды откачиваются через канализационный интерцептор.
Двухкамерный септик обеспечивает 5-6 дней отстаивания. Уровень очистки составляет 70%. Избыточный ил необходимо откачивать раз в 12 месяцев.
Первый и второй резервуары должны иметь дно. Затем устанавливается третий резервуар, который также имеет дно. Следующим этапом очистки является сброс очищенных сточных вод в грунт через дно септика.

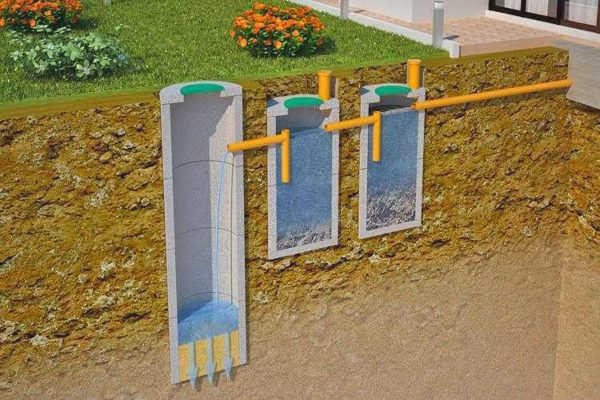

Трехкамерный септик обеспечивает отстаивание сточных вод в течение 7-9 дней. Уровень очистки составляет 80%. Избыточный ил необходимо откачивать каждые 2 года.
Все камеры имеют монолитное дно, очистка происходит путем отстаивания. Осажденная жидкость отводится в инфильтратор или поле фильтрации для удаления в грунт.
В зависимости от впитывающей способности грунта для септика из бетонных колец можно выбрать несколько вариантов фильтрации:
- Система септика с полем фильтрации.
- Дренажная система с поглощающим колодцем.
- Система септика с фильтрующей кассетой (инфильтратором).
Расположение конструкции

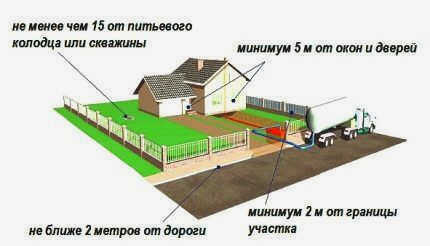

При проектировании септика санитарная зона должна быть расположена так, чтобы органические отходы не попадали в питьевую воду или плодородную почву. При выборе места необходимо соблюдать санитарные и строительные нормы.
Правильное расположение системы очистки сточных вод на участке регламентируется
- СНиП 2.04.03.85. В нем изложены правила строительства внешних канализационных сооружений.
- СанПиН 2.2.1/2.1.1.1200-03. Перечислены требования к созданию экологически опасных зон.
Согласно правилам, септик должен располагаться ниже дома, чтобы избежать увлажнения фундамента в случае аварийных разливов.
Несоблюдение этих требований может привести к риску попадания неочищенных сточных вод в водоносный горизонт (+)
При выборе места всегда учитывайте наличие водоемов с проточной водой и держите их на расстоянии 5 м. Расстояние от деревьев должно составлять 3 м, а от кустарников – 1 м.
Вы также должны знать, где находится подземная газовая труба. Это расстояние должно быть не менее 5 м.
Поскольку возведение камер кольцевой очистки предполагает проведение земляных работ и использование специализированной техники, при выборе места стоит позаботиться о наличии свободного пространства для ее подъезда и маневрирования
Однако важно отметить, что непосредственно над ямой очистных сооружений не должно быть никаких механизмов. Их вес может повредить всю конструкцию.
Общие принципы монтажа
Для того чтобы создать надежную и долговечную канализационную систему, необходимо соблюдать несколько основных правил:
- Расстояние между колодцами септической системы Расстояние между люками септика должно составлять не менее полуметра. Заполненный битумом промежуток будет служить буфером в случае подвижек грунта.
- Щебеночная или гравийно-песчаная подстилка. Этот слой будет гарантировать, что конструкция не сдвинется, даже если грунт под резервуарами станет неустойчивым. Он также необходим для отвода воды в случае протечки колодца.
- Не пренебрегайте гидроизоляцией. Для герметизации стыков между соседними кольцами целесообразно использовать несколько видов изоляционного материала, обрабатывая как внутреннюю поверхность, так и внешние стенки резервуаров.
Чем лучше проведены подготовительные работы и чем скрупулезнее соблюдаются все условия монтажа, тем реже возникает необходимость в вызове сервисного специалиста для ремонта и очистки приемного резервуара.
Фотогалерея
Фото из

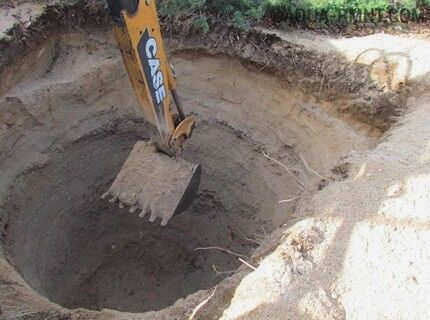

Шаг 1: Для монтажа подземной канализации необходимо выкопать яму
Шаг 2: Перед тем как опустить кольца в яму, покройте их битумным составом для защиты от агрессивного воздействия насыщенной влагой почвы.

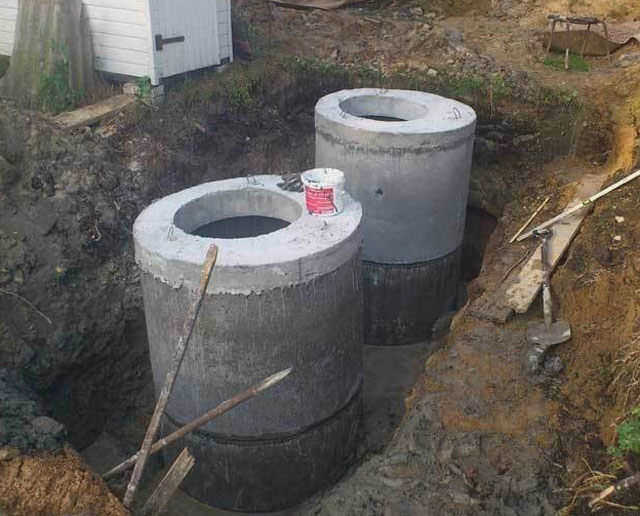

Шаг 3: Используя подъемное оборудование, поместите кольца в яму. Проверьте ровность каждого звена и нанесите раствор на поверхность кольца, затем установите следующее кольцо.

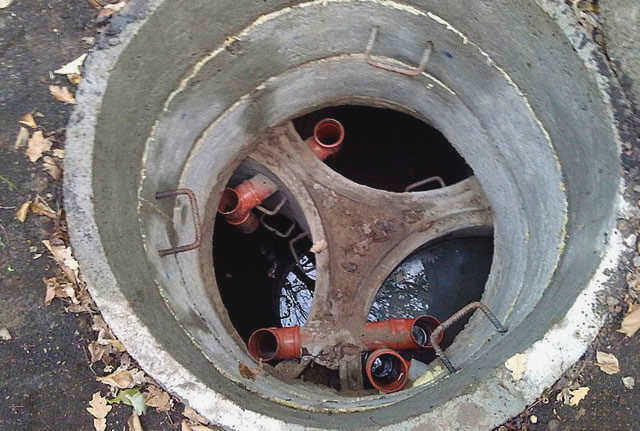

Шаг 4: Все камеры септика строятся по общему алгоритму. Единственное отличие заключается в том, что для закрытых резервуаров и самой крайней камеры без бетонного пола сначала укладывается бетонный пол.
Шаг 5: Для ввода канализационных труб в септик выкапываются траншеи в соответствии с заранее разработанным планом. Трубы должны быть проложены с уклоном 2% в направлении движения.
Шаг 6: Система внешней канализации должна быть оборудована как минимум одним смотровым люком для проверки и очистки системы. Если длина превышает 25 м, необходимо установить еще один инспекционный пункт, то же самое относится к изгибам и перепадам высоты трубопровода.
Септик из бетонных колец.
Объем септика из бетонных колец следует выбирать в зависимости от количества людей, которых он будет обслуживать. Здесь действует правило: чем больше объем, тем лучше очистка, тем больше людей сможет обслуживать септик и тем реже его нужно будет чистить.
При выборе колец следует придерживаться одного простого правила. Септик с небольшой площадью поверхности и большой глубиной будет очищать воду лучше, чем септик с большой площадью поверхности и небольшой глубиной. Это связано с тем, что глубокий септик будет иметь лучшую удерживающую способность.
Самый маленький рабочий септик, рассчитанный на обслуживание двух человек, должен состоять из 7 колец диаметром не менее 1 м и высотой 1 м.
В целом, для расчетов можно использовать два бетонных кольца или 1,5 м 3 на человека. Однако это не означает, что если септиком пользуется один человек, то достаточно двух колец. На рисунке ниже показан минимальный рабочий отстойник для одного или двух человек. Он состоит из семи колец. Это связано с тем, что маленькие септики просто не смогут работать и очищать сточные воды.
Установка бетонных колец септика.
Земляные работы лучше всего проводить после первых заморозков или в самые жаркие месяцы. В этот период уровень грунтовых вод находится на самом низком уровне.
Земляные работы можно проводить вручную, нанять бригаду землекопов или использовать экскаватор. Что касается стоимости земляных работ, то затраты на бригаду землекопов будут сопоставимы с затратами на вызов специальной техники.
Размер котлована должен быть на 50-80 см больше, чем устанавливаемые кольца. Это упростит процесс установки.
При расчете глубины котлована складываются три величины: высота монолитной или фильтрующей площадки (20-30 см) + высота колец + высота плиты перекрытия (15 см).
Котлован для установки очистного сооружения следует увеличить вдвое: второй резервуар должен быть ниже первого. В качестве альтернативы для каждого резервуара можно вырыть отдельный котлован.
Для прокладки канализационных труб траншеи выкапываются ниже уровня промерзания грунта. Ширина и глубина траншей выбираются исходя из размеров колец, используемых для резервуаров. Обычно их делают шириной 50 см и глубиной 1,2-1,5 м.
Дно котлована снова тщательно уплотняется. Для бетонирования используется стандартный цементный раствор, приготовленный в соотношении 3:1.
Если предполагается установка кольца с дном, то заливку бетона можно не производить. В этом случае можно ограничиться слоем щебня, создав слой толщиной 20 см.
Это следует делать таким образом, чтобы обеспечить максимальный прогиб подложки. Для того чтобы тщательно уплотнить насыпь и добиться максимальной плотности, трамбовка должна перемежаться с заполнением засыпки водой.

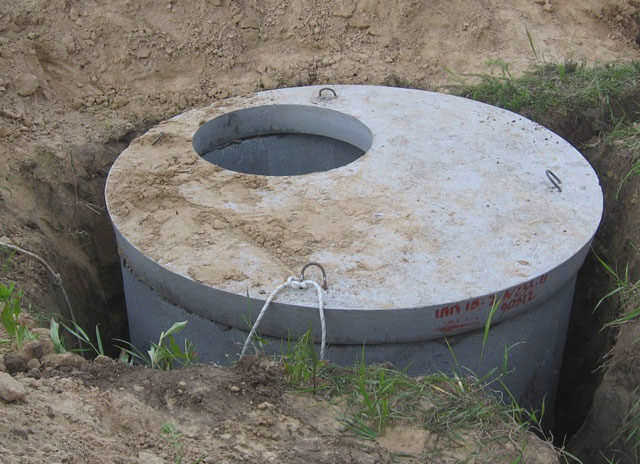

Строительство септика начинается с установки его закрытой части – нижнего кольца, оснащенного дном. Он должен быть расположен так, чтобы стены были строго вертикальными. Это обеспечит прочность и устойчивость конструкции.
