Шаг армирования ленточного фундамента

Наверное, все знают, что бетон – очень прочный материал, но, используя его для фундамента дома, следует помнить, что он будет подвергаться большим нагрузкам. Если в фундаменте не использовать армирующую конструкцию, бетон станет довольно хрупким и даст трещины. По этой причине армирование необходимо, так как металлический каркас компенсирует прочность фундамента.

Размещение и расчет арматуры в ленточных фундаментах

Ленточный фундамент имеет нестандартную геометрию: его длина в несколько десятков раз превышает глубину и ширину. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для усиления конструкции используется не только бетон, но и железобетон, который представляет собой бетонный камень с размещенными внутри стальными элементами – стальной арматурой. Процесс размещения металла называется армированием ленточного фундамента. Сделать это своими руками несложно, расчеты элементарны, схемы известны.

Количество, расположение, диаметр и класс арматуры – все это должно быть указано в проекте. Эти параметры зависят от многих факторов: и от геологических условий на участке, и от веса возводимого здания. Если вы хотите получить гарантию прочного фундамента, вам понадобится проект. С другой стороны, если вы возводите небольшое здание, можно попытаться сделать все самостоятельно, основываясь на общих рекомендациях, включая проектирование схемы армирования.

Схема расположения арматуры

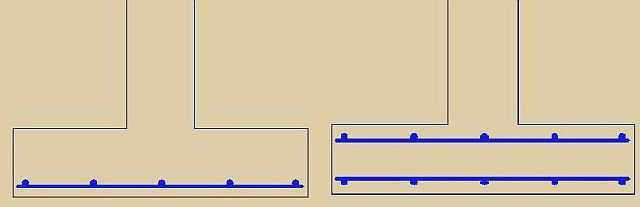

Схема расположения арматуры в плитном фундаменте имеет прямоугольное сечение. Этому есть простое объяснение: так получается лучше.

На ленточный фундамент действуют две основные силы: силы морозной волны снизу и нагрузка от дома сверху. Центр ленты практически не нагружен. Чтобы компенсировать действие этих двух сил, обычно делают две полосы арматуры сверху и снизу. Для мелко- и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких фундаментов требуется 3 полосы – слишком большая высота требует усиления.

Чтобы рабочая арматура держалась на месте, ее необходимо закрепить особым образом. Для этого используются более тонкие стальные прутья. Они не участвуют в работе, они просто удерживают рабочую арматуру в определенном положении – они образуют структуру, поэтому этот вид арматуры называется структурной арматурой.

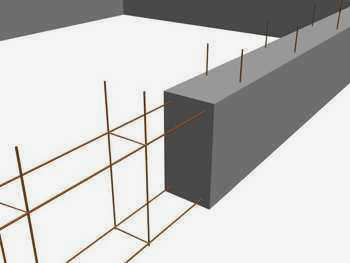

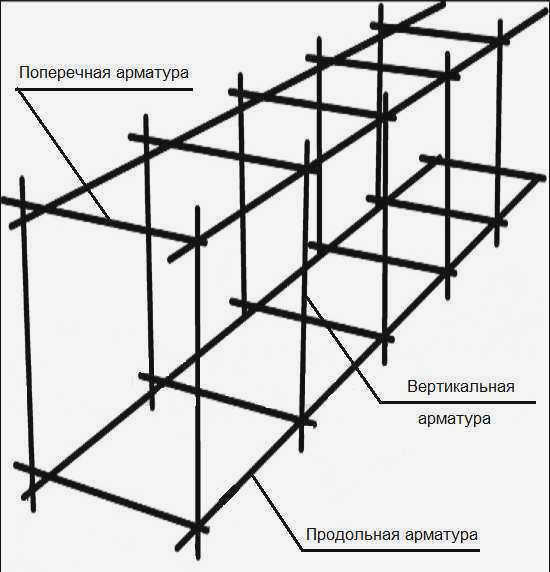

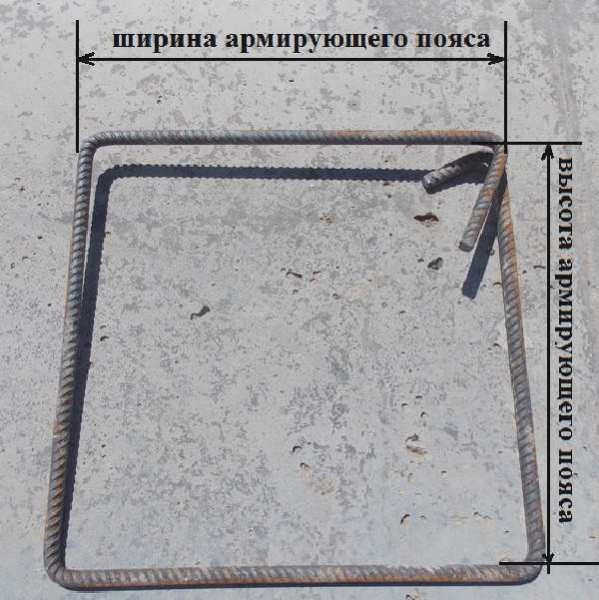

Как видно на схеме армирования ленточного фундамента, продольные арматурные стержни (рабочие стержни) соединены между собой горизонтальными и вертикальными стойками. Они часто выполняются в виде замкнутого контура – хомута. Работать с ними проще и быстрее, а конструкция получается более надежной.

Какой тип арматуры необходим?

Для ленточных фундаментов используется два типа прутков. Класс AII или AIII необходим для продольных профилей, которые несут основную нагрузку. Профиль должен быть ребристым: он лучше сцепляется с бетоном и нормально передает напряжения. Для конструктивных перемычек используется более дешевая арматура – гладкая арматура первого класса AI толщиной 6-8 мм.

Схема армирования.

Для того чтобы правильно рассчитать материал арматуры в железобетонной полосе, необходимо учитывать стандартные схемы армирования. Для низких конструкций в основном используются 2 схемы: с 4 и 6 стержнями. Схема выбирается в соответствии со стандартом СП 52-101-2003, согласно которому максимальное расстояние между арматурными стержнями одного ряда составляет до 40 см. Шаг от крайнего продольного материала до боковой стенки ленты составляет 5-7 см. Поэтому для фундаментов шириной более 50 см целесообразно использовать 6-рядную схему.

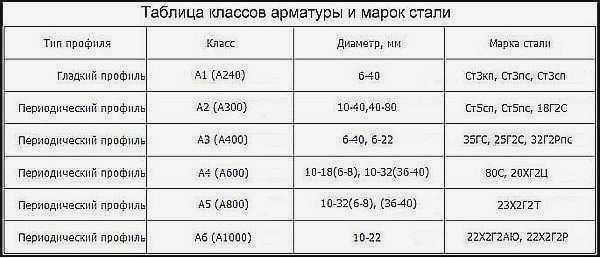

Арматурные полосы различаются не только по сечению. Важно правильно выбрать класс продукции. A означает стальные прутки, Bp – стальную проволоку. Для прутков используется металл марки А с пределом текучести 400.

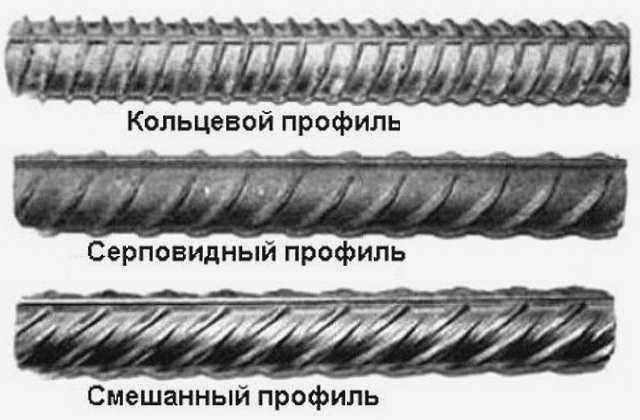

Визуальное различие заключается в том, что А 240 имеет гладкую поверхность, А 300 – круговой рисунок на периодическом профиле, а А 400 – рисунок "елочка" на периодическом профиле в форме полумесяца. Для армирования допускается использование материала более высокого класса, что не всегда экономически выгодно. Использование материала более низкого класса не допускается.

Расчеты сечения.

Диаметр арматуры для ленточного фундамента поперечного и вертикального типа подбирается по таблице сортамента. Инструкции:

• При возведении 1-этажного и 2-этажного здания используется арматура сечением 8 мм, что достаточно для фундаментной ленты малоэтажного здания;
• Согласно строительным нормам и правилам 52-01-2003, сечение арматуры в железобетонной ленте составляет не менее 0,1% от ее общего сечения;
• Поперечное сечение полосы рассчитывается как произведение ее ширины и высоты;
• Сечение арматурных стержней равно результату деления полученного значения площади поперечного сечения полосы на 1000;
• При длине полосы до 3 м диаметр должен быть не менее 1 см. При длине 3 м диаметр составляет 12 мм;
• Для расчета площади поперечного сечения всех полос существует специальная таблица, в которой общая рассчитанная площадь поперечного сечения полос и их количество, указанное в соответствующих графах, используются для нахождения необходимого диаметра материала;
• Продольный материал должен иметь одинаковый диаметр арматуры для ленточного фундамента при укладке в ленту. Если диаметры отличаются, то в нижнем ряду используется арматура с наибольшим сечением.

Важные правила армирования.

При возведении фундамента важно не только соблюдать схему его расположения, но и учитывать несколько важных моментов:

• Необходимо соблюдать расстояние между прутьями арматуры. Важно располагать вертикальные прутья на расстоянии 50-80 см друг от друга, не больше и не меньше.

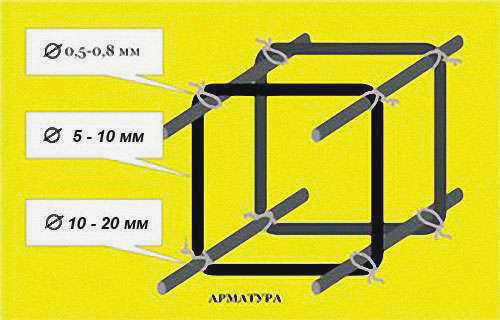

• Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная арматура может быть диаметром 4-10 мм.
• Необходимо соблюдать порядок армирования: сначала в землю забивается вертикальная арматура, а затем к ней снизу и сверху приваривается горизонтальная арматура.
• При армировании углов фундамента лучше всего избегать стыков в углах и использовать изогнутые прутья.

Какой тип арматуры лучше всего подходит?

Без арматуры не обходится ни один фундамент, но чтобы металлический каркас был прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно выбрать тип арматуры, особенно если фундамент делается своими руками. При выборе арматуры обратите внимание на обозначение:

• Индекс С – этот индекс указывает на то, что катаная арматура поддается сварке.
• Индекс К – этот индекс говорит о том, что арматура достаточно устойчива к коррозии металла и не ломается под нагрузкой.

Если выбранная арматура не содержит ни одного из этих индексов, лучше отказаться от ее использования, так как она не подходит для фундамента и не гарантирует качественное основание.

Каркас фундамента

Монолитный фундамент армируется одним сплошным каркасом по всей высоте. Расстояние между отдельными прутьями арматуры должно обеспечивать свободное прохождение бетонной смеси между ними. Другими словами, если для бетона используется щебень фракции 20-40, то пространство между прутьями каркаса должно быть не менее 4 см.

Использование щебня намного дешевле обычной бетонной смеси, но при этом весь периметр фундамента должен быть связан в единую конструкцию. Арматурный каркас несовместим с крупными камнями. В таких случаях технологическим решением является установка арматурного моста под и поверх фундамента.

См. также:
Справочник компаний, специализирующихся на ремонте и проектировании фундаментов.

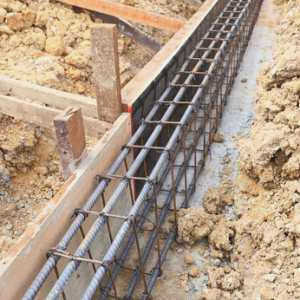

Этапы создания арматурного каркаса

Основание фундамента делается из слоя песка толщиной не менее 10 см, песок покрывается слоем гравия с фракцией 2-5, затем основание из песка и гравия уплотняется, и только после этого начинается укладка и вязка арматурного каркаса.

1. Арматурные прутья, нарезанные на длину одной стороны фундаментной ленты, укладываются на расстоянии 20-30 см друг от друга в нижней части фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным прутьям и друг к другу, образуя нахлест.
2. Горизонтальные нижние брусья рамы сгибаются под углом 90 градусов, образуя вертикальные угловые стойки рамы. Они удлиняются за счет нахлеста и фиксируются проволокой.
3. Для облегчения армирования углов фундамента допускается установка анкеров; работа аналогична работе с сеткой или арматурными хомутами. Все углы фундамента имеют 4 металлических стержня, вбитых в землю и покрытых снизу битумной смолой для герметизации. Они служат в качестве анкеров, удерживающих раму на месте. Анкерные штыри должны образовывать квадрат со сторонами, параллельными фундаментной ленте.

1. К анкерам прикручиваются или привариваются вертикальные арматурные стержни высотой, равной высоте фундамента, чтобы удержать их на месте. Все вертикальные прутья связываются или свариваются вместе по периметру, образуя столбчатую конструкцию.
2. Чтобы избежать контакта металла с песчано-гравийной подложкой, под прут с интервалом в 1 м по всей длине подкладываются половинки кирпича.
3. Прутья обрезаются для поперечного выравнивания арматуры. Их длина должна быть на 10 см меньше ширины монолитной ленты фундамента, т.е. поперечные прутья должны быть полностью закрыты залитым бетоном, а расстояние от внешней поверхности фундамента должно составлять 5 см.
4. Расстояние между поперечинами фундамента должно составлять 50 см по всей длине продольной арматуры.
5. Все стыки арматуры должны быть связаны вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными полосами варьируется от 30 до 80 см.
7. Может быть достаточно только двух продольных рядов: верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен и аналогичен нижнему ряду.

Описание видео

Смотрите видео для подробного описания армирования:

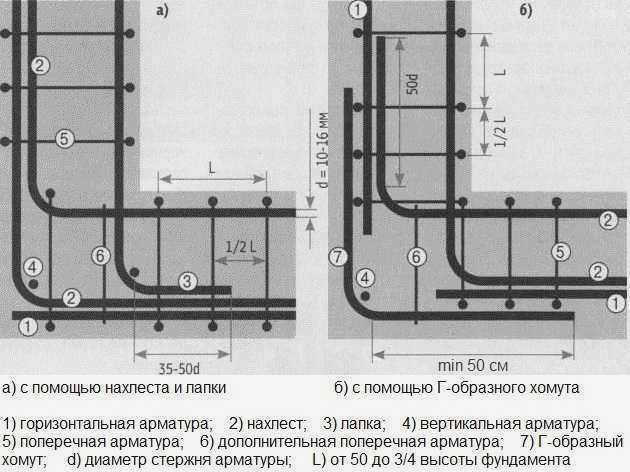

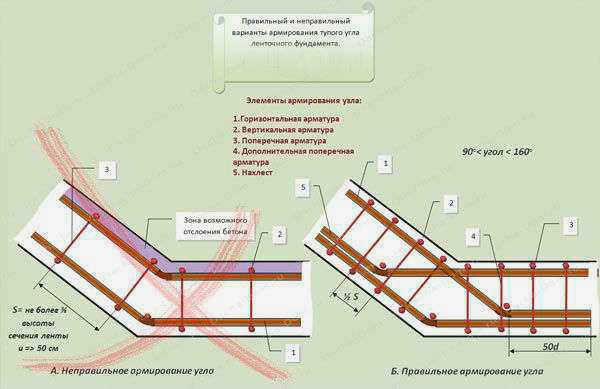

Углы ленточного фундамента нельзя армировать простым наложением прутьев друг на друга, это считается грубым нарушением технологии. Для армирования углов и соединения прилегающих к ним линейных элементов используются гнутые прутья; угловой участок армируется Г-образными или П-образными анкерами.

Брусья, уложенные по углам здания без изгиба, под прямым углом, не способны образовать жесткую конструкцию. Вполне вероятно, что такие части фундамента разрушатся в будущем.

Технология армирования: последовательность выполнения и специфика этапов

Каркас будущего фундамента рассчитывается и собирается исходя из размеров котлована, рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом предполагаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры производится поэтапно:

• Собираются вертикальные элементы (хомуты). Проверьте вертикальность стержней с помощью отвеса.
• Соберите нижнюю горизонтальную хорду. Нижний хорда наклоняет фундамент вниз. Он крепится к вертикальным фланцам с помощью вязальной проволоки.
• Установите верхнюю горизонтальную перекладину. Его функция заключается в том, чтобы предотвратить изгиб хорды фундамента вверх.
• Установите угловые элементы. Уделите им особое внимание, так как они соединяют стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые устанавливаются в два раза чаще.
• Подготовка опалубки Перед закладкой фундамента подготавливается опалубка.

• Укладывается подготовленная арматура. В процессе укладки между арматурными прутьями прокладываются трубы (через них впоследствии будут проложены инженерные коммуникации и вентиляционные системы).
• Заливается бетон. Заливка происходит в несколько этапов, при этом каждый слой выравнивается (вручную или с помощью виброплатформы). Это обеспечивает равномерное распределение бетонной смеси.
• Фундамент получается водонепроницаемым. После высыхания бетона лента фундамента покрывается битумной смесью или рубероидом. Это важный шаг для защиты фундамента.

Если каркас устанавливается в котловане, то сначала в землю вбивают брусья, соблюдая расчетные расстояния. На них крепятся поперечные перемычки, нижняя и верхняя арматура.
