Шаг обрешетки под профнастил с 21

Под профнастил можно установить три типа обрешетки:

Обрешетка под профнастил: выбор, расчеты, технология монтажа

В настоящее время многие предпочитают профнастил как легкий, ровный и простой в монтаже кровельный материал. Работать с ним несложно и под силу любому, нужно лишь выбрать качественный крепеж и подготовить подходящее основание.

В этой статье мы расскажем вам, каким должен быть гофрокартон разных видов и форм, с каким шагом его нужно монтировать и от чего этот шаг зависит. А наши видеоуроки и подробные иллюстрации помогут вам разобраться во всех тонкостях такого проекта!

Представьте, что будет, если обрешетка под террасу будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и весной крыша будет выглядеть уныло.

Расчет и проектирование обрешетки

Начнем с определения терминов. Обрешетка – это сплошной настил или решетчатая конструкция, которая крепится к стропилам и служит основанием для обрешетки крыши. Сама обрешетка усиливает пространственную структуру крыши за счет своей жесткости и изготавливается из дерева или металла.

То, насколько тонкой или сплошной будет обрешетка для профнастила, зависит от типа крыши. Сплошной называется обрешетка с зазором в 1 см (то есть не на 100% сплошная), такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошная обрешетка также делается частично на пересечении или примыкании ската, у карниза.

Обшивка на шатровой крыше считается самой сложной:

Учитывая погодные условия: снег и ветер.

Важную роль играет угол наклона крыши. Если угол наклона больше 45°, снег и вода легко удаляются, но чем круче угол наклона, тем дороже обходится строительство самой крыши и тем больше древесины требуется для обрешетки.

Сравните: для крыши с уклоном 45° требуется вдвое меньше древесины, чем для плоской крыши, а для крыши с уклоном 60° – вдвое больше. Но климат также играет свою роль.

Так, в районах с сильными ветрами следует делать более пологую кровлю, так как гофрированный картон – самый мореходный кровельный материал. Во время ураганов такую кровлю вырывает "с корнем", поэтому лучше не давать ветру шанса. Но в заснеженных районах, где ветер не сильный, создают крутые скаты.

Таким образом они снижают снеговую нагрузку, потому что при таких уклонах снег сходит сам по себе. Особенно это касается гофрированного картона, который производится довольно тонким и может прогибаться под снегом (особенно если шаг обрешетки установлен "на глаз").

Важно также помнить, что чем плотнее обрешетка, тем больше она весит. Это следует учитывать при расчете нагрузки на фундамент. Для строительства профилированной кровли чаще всего используется древесина хвойных пород, вес которой составляет от 500 до 550 кг/м3. Для сравнения, OSB и фанера того же объема весят 600-650 кг/м3.

Выбор правильного кровельного крепежа для обеспечения хорошего прилегания

Для того чтобы кровля из профнастила была долговечной и безупречно служила десятилетиями, существует специальная технология крепления. Никогда не используйте для этих целей обычные гвозди.

В отверстия легко попадет вода, и уже через месяц в этих местах появятся следы ржавчины, а под листами будет хроническая сырость.

Ржавчина будет разъедать всю крышу, пока полностью не разрушит ее. Вот почему не рекомендуется использовать кровельные гвозди для крепления кровли, тем более что они просто не удержат листы при сильном ветре.

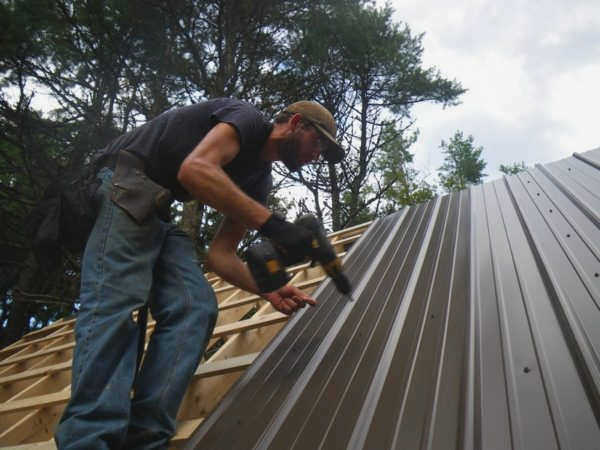

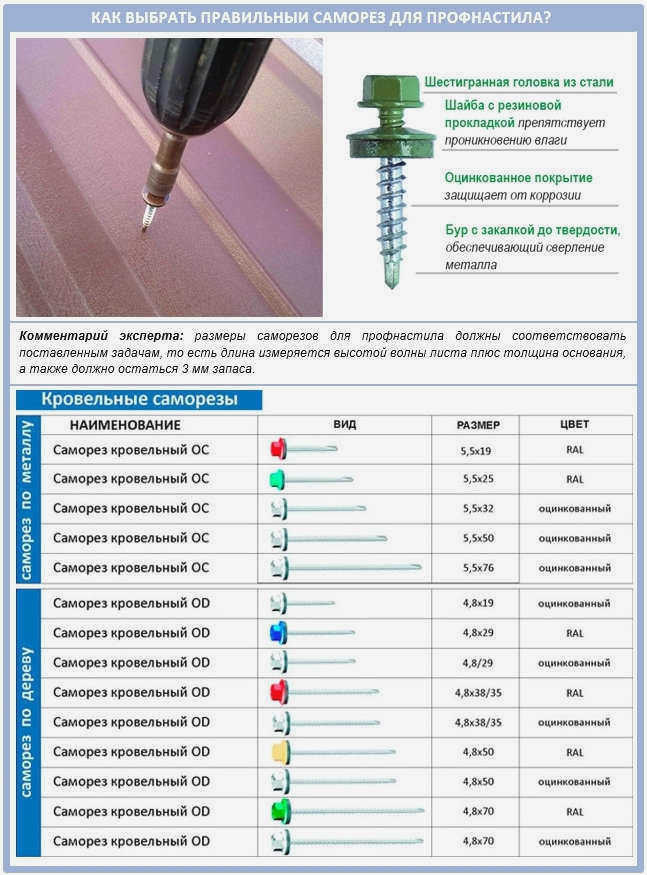

Для современных металлических крыш сегодня предлагаются профессиональные кровельные шурупы – с резиновым уплотнением, которое при сжатии полностью отсекает влагу:

Это специальные высококачественные шурупы, которые можно вбивать. Даже похожие на них саморезы не всегда подходят для кровельных работ – они могут ослабить крепеж или привести к коррозии.

Если используются саморезы, которые не подходят для кровельных работ (или если их устанавливали неквалифицированные рабочие), не спешите их удалять. Все отверстия должны быть заделаны герметиком, даже если имеется резиновая прокладка. Хотя лучше вообще избегать этого метода.

Профессиональные кровельные саморезы всегда изготавливаются из оцинкованной легированной стали. Именно этот исходный материал напрямую влияет на качество крепления, обеспечивает правильное прилегание материала и позволяет избежать нарушения металлической структуры вокруг просверленного отверстия. На что это влияет?

Прежде всего, на то, будет ли происходить коррозия кровельного листа вокруг самореза. Если вы когда-нибудь видели крышу с дешевыми саморезами, вы наверняка узнаете ее по струйкам ржавчины, стекающим с шайб. Направляясь вниз, они разрушают весь лист.

Для металлических и деревянных заплаток: как отличить сверло?

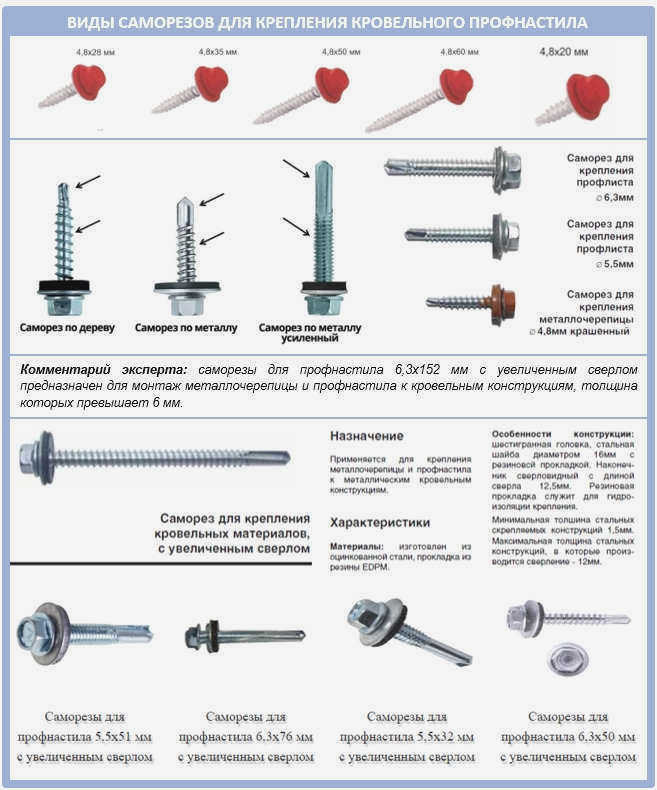

В зависимости от того, какое основание (дерево или металл) вы крепите к профлисту, вам понадобятся разные типы саморезов.

В настоящее время существует два основных типа саморезов для обрешетки из различных материалов: крепеж для металла и дерева. Для деревянной обрешетки необходимы саморезы 4,8х28 мм или 4,8х35 мм. Для металлической обрешетки используются саморезы по металлу:

• 4,8х19 мм для металла толщиной от 3 мм;
• 5,5х25 мм для металла толщиной до 6 мм;
• 5,5х35 и 5,5х50 мм для металла толщиной до 12 мм.

Они выглядят более прочными, чем их деревянные аналоги:

Однако все вышеперечисленные саморезы имеют шестигранную головку, острый сверлящий наконечник и прочный резьбовой стержень. Они отличаются только длиной и толщиной этого стержня.

Кроме того, шаг резьбы у саморезов по дереву более редкий, чем у саморезов по металлу: разница составляет от 1 до 1,5 мм и видна на глаз. Чем толще металлическая основа, в которой нужно сделать отверстие, тем больше шаг резьбы и тем длиннее сверло.

Обычно, чтобы узнать, какой толщины металл способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания в сочетании с толщиной прикручиваемого металла не должна превышать длину сверла самореза:

Кроме того, по общему правилу, чем толще профнастил и плотнее обрешетка, тем острее и длиннее должно быть сверло.

У опытных кровельщиков есть своя техника выбора длины сверла. Они часто используют длинные и короткие сверла в такой пропорции: 80% коротких и 20% длинных.

Для надежности, конечно, можно взять все длинные саморезы, но короткие легче затягивать и меньше вероятность их поломки при монтаже. Вообще, если речь идет о деревянной обрешетке, то короткие саморезы следует использовать для крепления профлиста на нижнем коньке, а длинные – поперек двух листов на стыках. Длина саморезов должна быть подобрана таким образом, чтобы они немного выступали за нижнюю часть обрешетки.

Основные типы обрешетки

Существует несколько типов обрешетки, которые можно использовать для кровли из волнистого металла. К ним относятся:

Выбор конкретного типа обрешетки для волнистой кровли основывается на расчетах нагрузок, которые будут воздействовать на конструкцию. При этом должны быть учтены следующие факторы:

Климатические факторы: ветровые и снеговые нагрузки в регионе и на объекте;

Что такое кровля со сплошной обрешеткой?

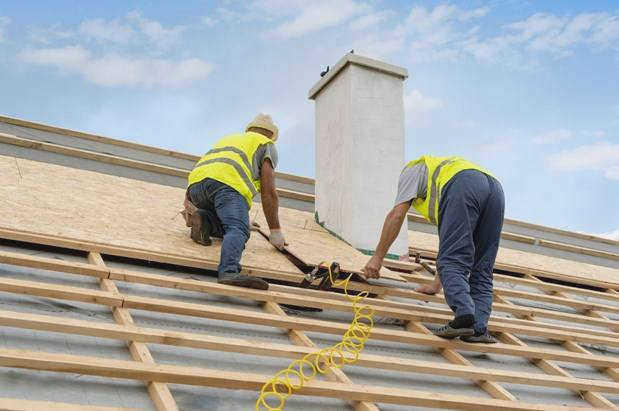

Сплошная обрешетка – это каркас из дощатого материала, т.е. деревянной панели. Чаще всего для устройства такой обрешетки выбирают влагостойкую ДСП или OSB-3 толщиной 10-16 мм, в зависимости от расчетных нагрузок.

Плиты следует крепить к стропилам так, чтобы они образовывали сплошной настил. Это дает полную опору профлисту, и нагрузки от веса снега распределяются лучше.

На крышах из профнастила обычно устанавливается сплошная обрешетка:

• С малым углом наклона (10-20 градусов). Такая конструкция означает, что зимой на крыше скапливается больше снега. В результате толстые слои будут давить на кровельный материал с повышенной силой. Сплошная обрешетка позволяет правильно распределить эти силы и предотвращает коробление профиля.
• На крышах с малым уклоном. Сюда относятся небольшие скатные крыши на фронтонах частных домов или небольшие навесы на пристройках. Использование сплошной обрешетки в этих случаях обусловлено более удобным, быстрым и правильным монтажом. Всегда проще прибить к стропилам одну доску, чем устанавливать несколько рядов досок.
• В случае монтажа на крыше из профнастила с малой высотой волны. Такой профнастил представляет собой профилированный лист С8-С14. Сплошная обрешетка позволяет полностью опирать лист на поверхность, предотвращая его деформацию от ветра или снега.

Каков угол наклона крыши из профнастила?

Чтобы сделать подходящую обрешетку для профнастила, необходимо всегда учитывать угол наклона. Эти параметры взаимосвязаны. Строительные нормы рекомендуют устанавливать сплошную обрешетку на плоских крышах, которые принимают на себя большую нагрузку от веса снега. Для скатных крыш допускается угол наклона до 20 градусов.

При угле от 20 до 35 градусов рекомендуется использовать обрешетку со стандартным шагом. Они хорошо противостоят ветру и способствуют сходу снежных масс, не скапливаясь на крыше большими слоями.

Самые крутые крыши имеют уклон до 45 градусов. Снег абсолютно не задерживается на таких конструкциях, поэтому в этом случае и выбирают редкие каркасные конструкции для крыш из гофрированного металла.

Правильно выбирая угол наклона крыши, а также тип обрешетки для нее, учитывайте климатические особенности региона:

В районах с сильными ветрами не следует устанавливать крыши с крутым углом наклона. Сильный порывистый ветер может просто привести к обрушению конструкции.

Размеры обрешетки крыши для профнастила

При рассмотрении вопроса о том, какой тип фермы установить под профлистом, важно определить соответствующий шаг и сечение конструктивных элементов.

Расстояние между элементами обрешетки

Выбор расстояния между обрешетками из профнастила зависит от марки и толщины материала, а также от уклона крыши.

Каждая марка профнастила имеет различную несущую способность. Например, листы с маркировкой Н-75, указывающей на то, что материал разработан специально для кровли, отличаются жесткостью за счет значительной высоты волны (75 мм) и большой толщины (до 0,9 мм), что позволяет легко укладывать их поверх утопленных металлических элементов.

Таблица: Минимальное расстояние между обрешеткой и марками профнастила

Марка трапециевидного профнастила	Угол наклона крыши	Толщина материала (мм)	Расстояние между обрешетками
С-8	≥15°	0,5	1 см
С-10
	≥15°		≤30 см
С-20		0,5–0,7	1 см
	≥15°		≤50 см
С-21			≤30 см
	≥15°		≤65 см
HC-35			≤50 см
	≥15°		≤1 м
Н-60	≤8°	0,7–0,9	≤3 м
Н-75			≤4 м

Детали сечения

Прогоны должны быть длиннее профнастила. Их ширина может составлять максимум 15 см.

Оптимальная ширина – 10 см. Более длинные доски более подвержены короблению, вызванному изменениями температуры и влажности.

Что касается толщины опалубки под профнастил, то она обычно составляет 32 мм. Если ветровая и снеговая нагрузка на крышу минимальна (см. карты ниже), для обрешетки используется более тонкий материал (20-25 мм). В регионах, где крыша подвергается высокому давлению, используется обрешетка толщиной около 5 см.

Обрешетка крыши

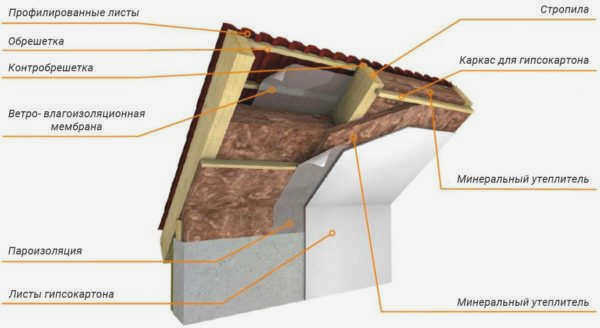

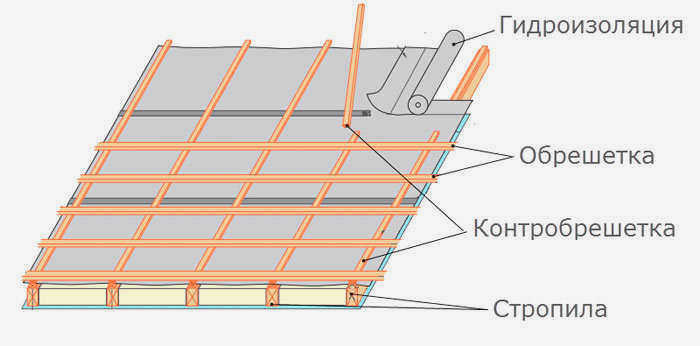

Кровельный мат обрешетки должен состоять из следующих обязательных слоев:

• внутренняя обрешетка (например, из досок и гипсокартона);

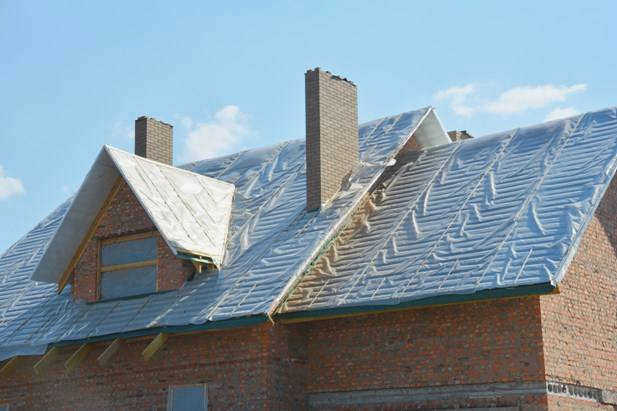

• пароизоляция
• каркас стропил;
• изоляция;
• рубероид или гидроизоляционная мембрана;
• доски толщиной 40 или 50 мм, прибитые вертикально (контр обрешетка);
• обрешетка;
• финишное покрытие.

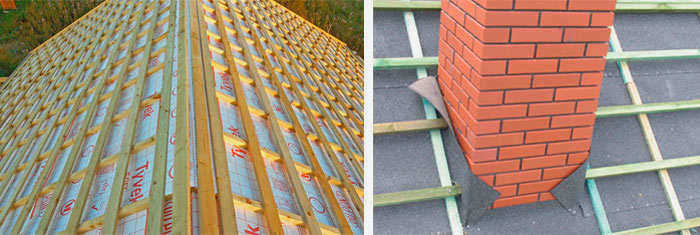

Контробрешетка обеспечивает необходимый воздушный канал для всех слоев кровли.

Популярные виды профнастила

Спрос на волнистый лист не зависит от высоты гофры, размера или толщины листа, так как каждый вид продукции имеет свое специфическое назначение. Существует три вида гофрированного листа, которые считаются наиболее популярными.

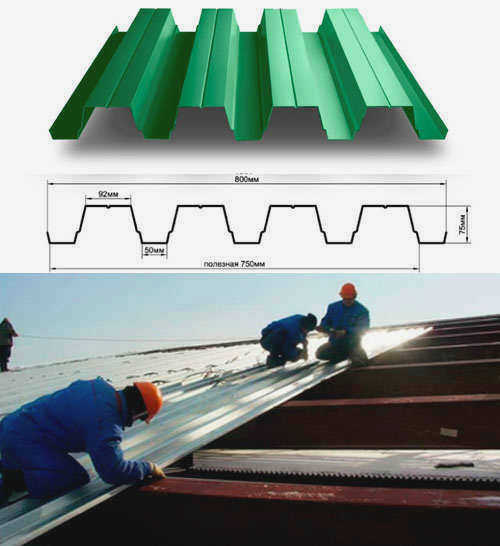

1. гофрированный лист Н75 – лист для несущих конструкций с высотой гофры 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отличную несущую способность. Часто используется для кровли. Кровельная обрешетка для профнастила может быть выполнена из досок или металла и установлена с шагом до 4 метров, изделие можно использовать на крышах с углом наклона 8 градусов.

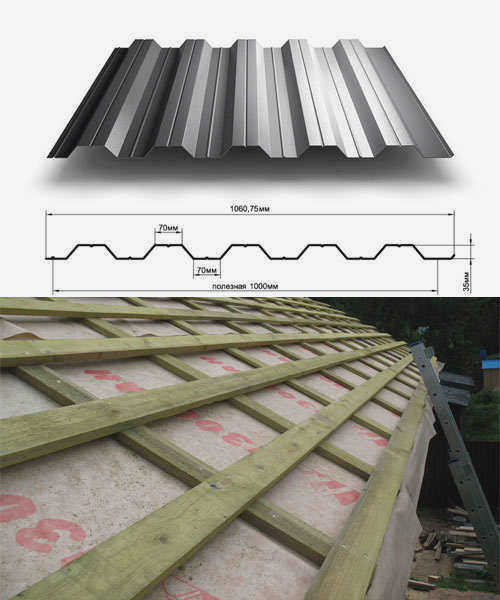

2. профнастил НС35 – это универсальный продукт, широко используемый для монтажа кровельных и стеновых конструкций. Он имеет трапециевидную форму волны с высотой гофры 35 мм. Особенностью изделия является то, что каждая волна имеет дополнительные пазы, глубина которых составляет 7 мм. Эти канавки выполняют роль ребер жесткости, что придает материалу дополнительную прочность. Материал можно монтировать на крышах с уклоном до 15 градусов или более 15 градусов. В первом случае монтаж требует установки коробов под обрешетку с шагом 50 см, а во втором случае допускается установка коробов с шагом 1 м.

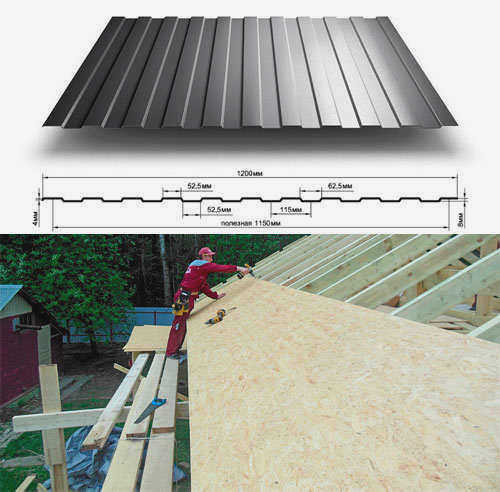

3. профнастил С8 – продукт, используемый в качестве отделочного материала для фасадов и перегородок. Высота волны составляет всего 8 мм, а ширина трапециевидной гофры – 5 см. Благодаря таким параметрам листы имеют декоративный вид, что делает их востребованными для необременительных кровельных систем. В этом случае обрешетка под гофрокартон сплошная, а уклон крыши должен быть больше 15 градусов.

Расчет и монтаж обрешетки под профнастил

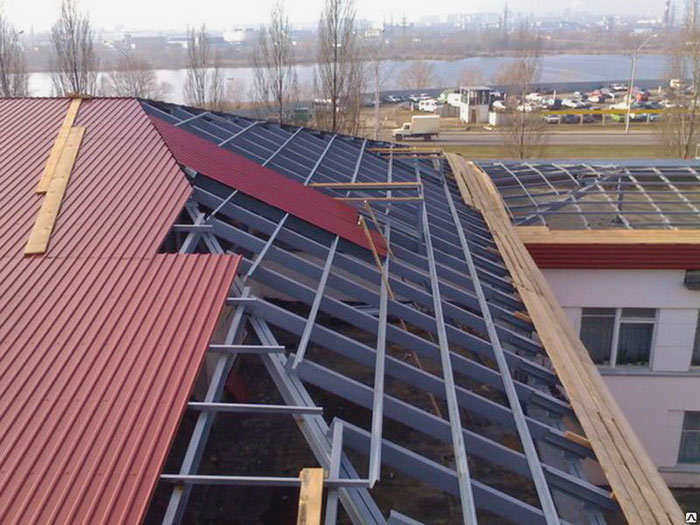

Обрешетка может быть выполнена из дерева, железобетонных панелей или металла. Металлическая обрешетка под гофрокартон применяется в тех случаях, когда листы толщиной более 0,7 мм используются на крышах с минимальным уклоном. Перед началом расчета стоит определиться с маркой материала, который будет использоваться, а также спланировать угол наклона крыши под гофрокартон. Кроме того, необходимо учитывать ветровые и снеговые нагрузки, наблюдаемые в регионе. Коэффициент можно вывести в специальных таблицах, которые находятся в свободном доступе на интернет-ресурсах. Правило будет таким: чем сильнее, чаще ветер и чем больше осадков, тем меньше шаг обрешетки под профнастил.

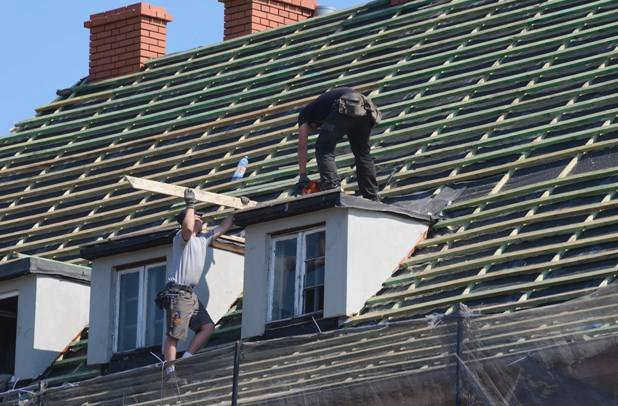

Тот, кто планирует самостоятельный монтаж профнастила, должен понимать, что обрешетка – это только верхняя часть кровельного покрытия, к которой непосредственно крепится декоративно-защитная обрешетка крыши. Для крепления самой обрешетки необходимо установить контррейки, которые изготавливаются из досок толщиной 3-4 см. Последовательность монтажа следующая

• Пароизоляционный материал укладывается на стропильную систему;
• Прибивание полос контррейки вдоль стропил;
• Поперек контрреек устанавливаются плинтусные полосы из квадратного бруса 5 на 5 см или доски толщиной 30-100 см с заранее выбранным шагом.
