Стропильная система скатной крыши своими руками: обзор конструкции и типа подвеса
Стропила выполняют ряд важных функций крыши. Они определяют конфигурацию будущей крыши, воспринимают атмосферные нагрузки и удерживают кровельный материал. В их обязанности входит создание ровной поверхности для кровельного покрытия и обеспечение пространства для элементов крыши.
Для того чтобы столь ценная часть крыши безупречно выполняла эти задачи, необходима информация о правилах и принципах ее устройства. Эта информация будет полезна как тем, кто строит стропильную систему скатной крыши самостоятельно, так и тем, кто решил воспользоваться услугами наемной строительной бригады.

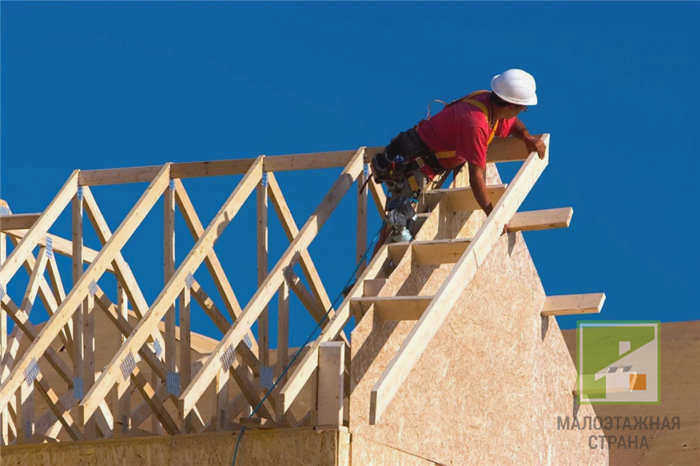

Стропила для скатных крыш

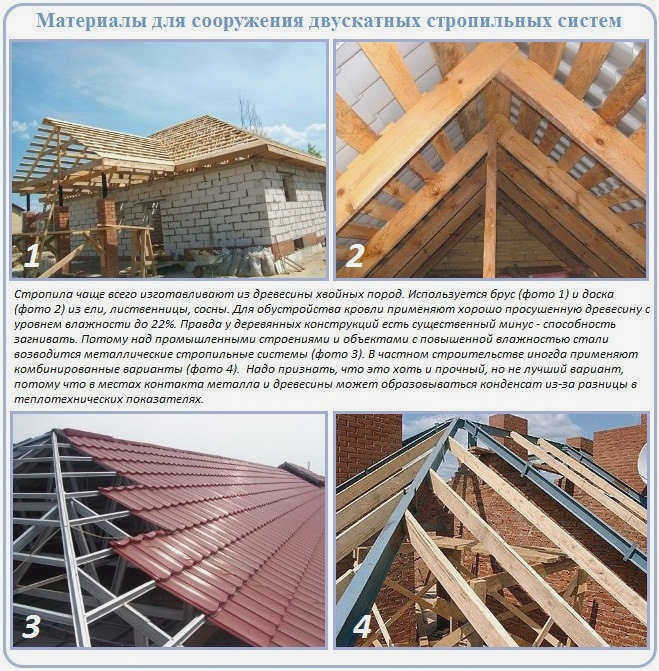

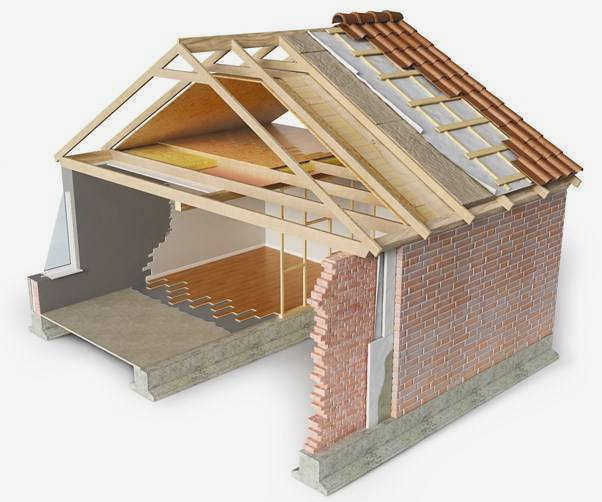

Для стропил скатных крыш используются деревянные или металлические стропила. Исходным материалом для первого варианта является доска, бревно или брус.
Второй – из металлопроката: швеллеров, профилей, двутавровых балок и уголков. Существуют комбинированные конструкции со стальными элементами, на которые приходится наибольшая нагрузка, и деревянными элементами в менее ответственных местах.
Помимо прочности, металл имеет множество недостатков. К ним относятся его теплотехнические свойства, которые не удовлетворяют владельцев жилых зданий. Разочаровывает необходимость использования сварных соединений. Чаще всего стальные стропила используются в промышленных зданиях, реже – в частных коттеджах, собранных из металлических модулей.
Когда речь идет о самостоятельном строительстве стропила для частных домов из древесины являются приоритетными. Она проста в обработке, легче, "теплее" и привлекательнее по экологическим критериям. Кроме того, для выполнения ласточкиных соединений не требуется сварщик или сварочные навыки.
Стропила – это элемент фундамента

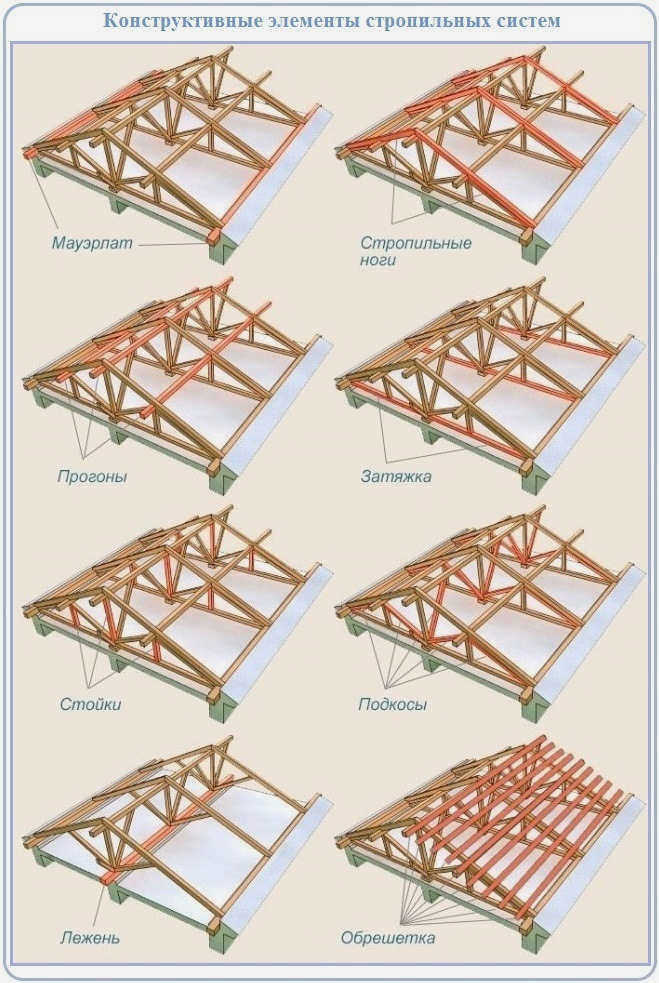

Стропило, известное среди кровельщиков как ферма, является основным конструктивным элементом крыши. В зависимости от архитектурной сложности и размера крыши могут использоваться или не использоваться фермы, подкосы, балки, обрешетка и даже квашеная капуста.
Стропила, используемые в обрамлении скатной крыши, делятся в зависимости от их технических особенностей и способа монтажа:

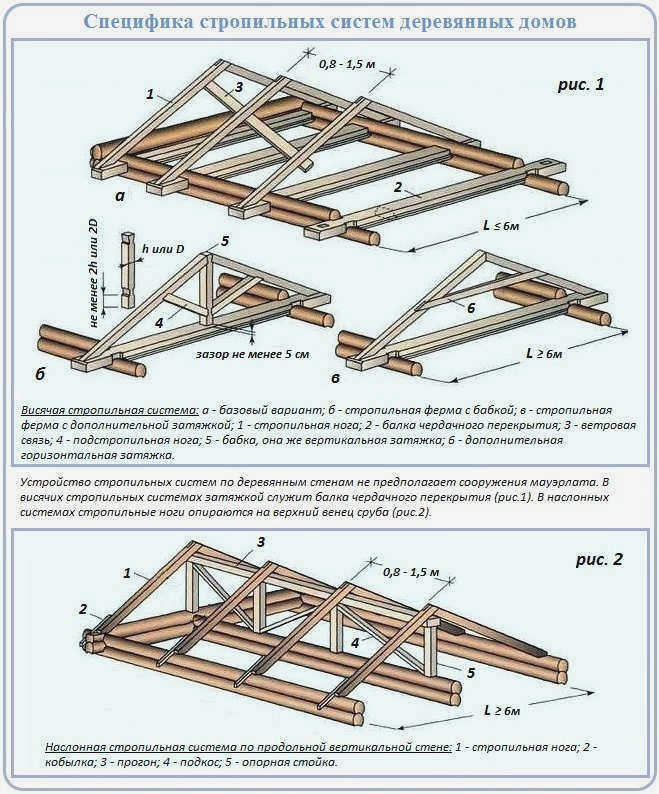

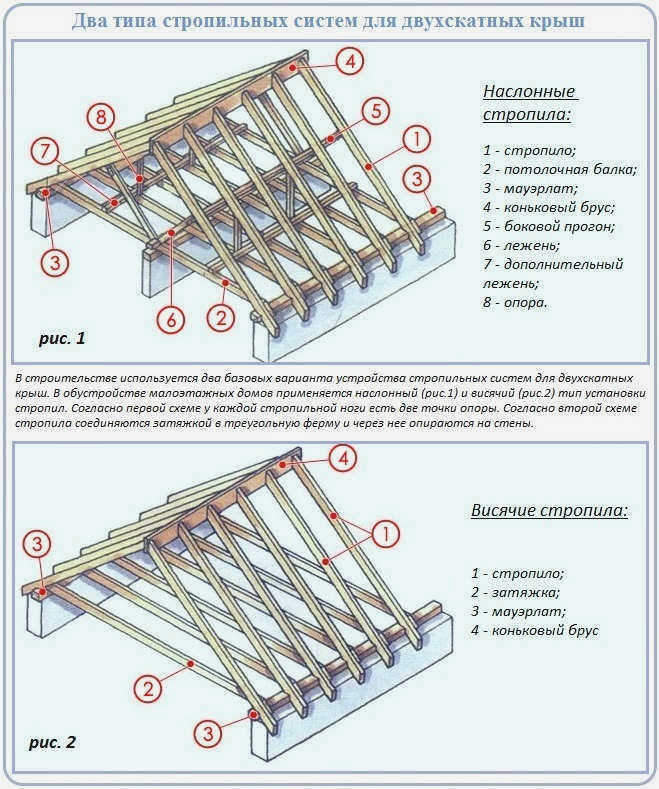

- Стропила Стропила, обе пятки которых надежно закреплены под стропилами. Нижний край стропила скатной крыши опирается на мауэролат или потолочную балку. Верхний край может опираться на зеркальный эквивалент соседнего стропила или на обрешетку, которая представляет собой горизонтально расположенную балку под коньком. В первом случае стропильная система называется подкосом, во втором – бескаркасной.
- Подкос стропила, верхние части которых опираются друг на друга, а нижние – на дополнительное стропило – ферму. Последняя соединяет две нижние пяты соседних стропил, образуя треугольный модуль, называемый стропильной фермой. Стропильная ферма гасит процессы растяжения, так что на стены действуют только вертикально направленные нагрузки. Конструкция с подвешенными стропилами растягивается, но не передает распор на стены.
От чего зависит расстояние между стропилами?
Итак, расстояние между стропилами зависит от таких важных факторов, как
- Форма крыши (скатная, односкатная или многоскатная).
- Угол наклона крыши.
- Параметры древесины, используемой для стропил (ширина, толщина).
- Конструкция стропильной системы (седловая, шарнирная или скользящая).
- Сочетание всех нагрузок на крышу (вес кровельного покрытия, атмосферные осадки и т.д.).
- Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (цельная древесина, с зазорами 10 см, 20 см или цельная фанера).
Каждый из этих параметров должен быть принят во внимание.
Онлайн-калькуляторы против блокнота и карандаша
Сегодня существует множество сложных формул для правильного расчета сечения стропил и монтажных уклонов. Однако следует помнить, что когда-то такие формулы разрабатывались скорее для того, чтобы узнать, как работают эти элементы, чем для идеального расчета конструкции крыши.
Сейчас, например, популярны несложные онлайн-программы, которые хорошо справляются с расчетом параметров стропил. Однако в идеале нужно ставить конкретные цели и рассчитывать все необходимое самостоятельно. Важно точно понимать, что происходит в стропильной системе во время эксплуатации, какие силы к ней прикладываются и какие нагрузки на нее действуют. А компьютерная программа не всегда может учесть все, что замечает человеческий мозг. Поэтому мы советуем вам производить расчеты вручную.
Принципы сборки стропильной системы скатной крыши
Первый этап – сборка мауэрлата. Подготовленный брус обрезается на длину, равную длине стен здания. Половина бруса обрезается на концах. Таким образом образуются кромки, которые будут формировать межвенцовый паз. В настоящее время мастера все чаще отступают от этого правила, используя для соединения деревянных элементов специальные перфорированные профили. Эти профили создают соединение, гарантирующее долговечность. Кроме того, они в несколько раз облегчают процесс монтажа.
Следующий этап – установка и крепление коньковой балки. При этом учитывается планируемый угол наклона крыши, который определяет высоту коньковой балки. Сама коньковая балка устанавливается на стойки, расположенные через каждые 1-3 метра. На нижнем конце они крепятся к панели с помощью тех же перфорированных металлических профилей.
Главная задача – выровнять стойки на одном уровне, т.е. их длина должна быть одинаковой. Однако если плоскость пола не совсем ровная, необходимо будет отрегулировать высоту с помощью деревянных прокладок. Затем коньковый брус укладывается на стойки и закрепляется на них.
Следующая задача – установка стропил. Во-первых, длина стропил выбирается в соответствии с проектом. Во-вторых, стропила устанавливаются попарно, то есть по одному с каждой стороны двускатной конструкции. В-третьих, необходимо строго соблюдать угол наклона стропил. Последний параметр рассчитывается с учетом снеговой и ветровой нагрузки, действующей в регионе, где строится дом со скатной крышей из профнастила. Самое главное в процессе монтажа – это ровная наклонная плоскость, образованная верхними концами укладываемых стропил. Для достижения этого рекомендуется выполнять процесс монтажа в такой последовательности:
Описание видео
В данном видеоролике показан правильный способ установки доски обрешетки под профлист:
Монтаж профнастила
Существует несколько основных требований к этому процессу:
- Профилированные листы должны быть уложены относительно друг друга в. Профилированные листы укладываются относительно друг друга в поперечном направлении, накладываясь друг на друга одной волной..
- Если один лист для покрытия крыши дома в продольном направлении не представляется возможным, то две панели соединяются друг с другом внахлест в диапазоне 15-30 см. Чем круче крыша, тем меньше нахлест.
- Профилированные листы крепятся с помощью кровельные саморезы с шестигранной головкой только в нижние фальцы.
- У карниза и конька Крепление осуществляется в каждый пазс интервалом в одну или две волны.
- Самонарезающие винты Саморезы вкручиваются плотно перпендикулярно перпендикулярно профилированным листам.
- Плотно вкручивать или выкручивать Шурупы не следует вкручивать слишком туго или слишком слабо. Крепеж должен прижимать панели друг к другу так, чтобы резиновый уплотнитель был слегка сжат.
Читайте также:
Варианты скатных крыш и их особенности: этапы расчета и монтажа, фото
Основная процедура расчета расстояния между стропилами
Существуют различные факторы, на основании которых производится расчет расстояния между стропилами. Если все сделано правильно, рекомендуется изучить их все. Делая выбор, используйте несколько критериев, а не один. Рассмотрим каждый метод подробно.
Длина несущей стены
Одним из наиболее распространенных способов получения количества стропил является расчет шага в соответствии с общей длиной стены, на которую будут опираться концы стропил. В этом случае многие мастера учитывают пропорциональное деление длины стены на равные участки. За точку отсчета берется расстояние в 1 метр между элементами.
Например, расчет количества стропил для двускатной стены длиной 8 метров с расстоянием между элементами 1 метр даст цифру 9. Потому что две ноги обязательно располагаются над поперечными стенами и образуют концевую балку. При расчете деление производится после вычитания одного стропила. Для стены длиной 8,45 метра расстояние между 9 элементами должно составлять 8,45/8 = 1,05 метра.
Снеговая нагрузка при определении расстояния между стропилами
Отдельно стоящий дом, расположенный в регионе со значительными снегопадами, всегда требует усиленной стропильной системы. Чем выше нагрузка, тем меньше должен быть угол наклона. Это связано с тем, что значительное внешнее давление может деформировать металлочерепицу, обрешетку под ней, а также вызвать деформацию самих стропил.
При строительстве скатной крыши из металлочерепицы в наиболее снежных регионах расстояние между стропилами должно составлять от 0,6 до 0,8 метра. В других случаях потребуется установка дополнительных упоров под стропилами внутри чердака или мансарды. Однако такая конструкция снизит эффективность полезного внутреннего пространства.

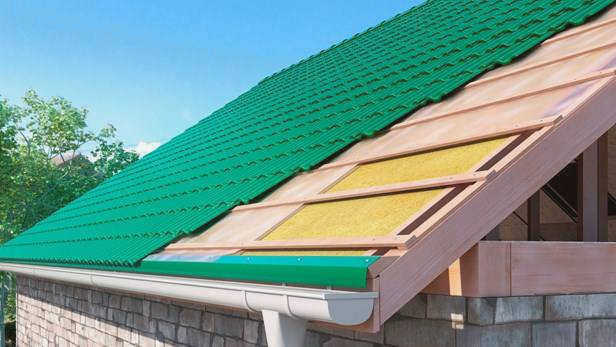

Краткое описание расчетов стропильной системы для металлической крыши
Во многих случаях при строительстве крыши примерный шаг стропильной системы составляет 0,8-1 метр. Но этот параметр не всегда оправдан, и его выполнение может вызвать впоследствии проблемы в виде деформации и повреждений.
Более правильный подход требует квалифицированного и обоснованного расчета стропильной системы. При этом учитывается целый ряд факторов. Таким образом, можно избежать проблем при дальнейшей эксплуатации крыши и сделать ее максимально надежной и долговечной.
