Исходя из этого, наилучшим выбором являются изделия из полиэтилена, армированного поливинилэтиленом (EVOH). Это значительно снижает проникновение кислорода в водяной теплоноситель через стенки трубы. Такое армирование может быть нанесено сверху или проложено между слоями полиэтилена. Второй вариант предпочтительнее.
Как рассчитать длину трубы для напольного отопления?
Почти в каждом сельском доме должен быть подогрев пола. Прежде чем создать такое отопление, рассчитывается необходимая длина трубы.
В каждом таком частном доме функционирует автономная система отопления. Если планировка комнат позволяет, то владельцы такой загородной недвижимости сами устанавливают водяной теплый пол.
Конечно, установить такой пол можно и в обычной квартире, но работа эта очень трудоемкая. Владельцам и рабочим приходится решать множество проблем. Основной сложностью будет подключение трубы к существующей системе отопления. Установка дополнительного котла в маленькой квартире просто невозможна.
Как рассчитать теплопотери
Правильность этих расчетов зависит от количества тепла, которое необходимо подавать в помещение, чтобы в нем всегда была комфортная температура. Проведенные расчеты помогут определить эффективность напольного отопления и сделать правильный выбор котла и насоса.
Провести такие расчеты очень сложно. Необходимо учесть несколько различных критериев:
- Время года;
- температура наружного воздуха;
- Тип помещения;
- Количество и размер окон;
- Пол.
- Изоляция стен;
- Где находится помещение, внизу или наверху;
- Альтернативные источники тепла;
- Офисное оборудование;
- Освещение.
Для упрощения расчетов берутся средние значения. Если дом имеет окна с двойным остеклением и хорошо изолирован, значение будет около 40 Вт/м2.
Теплые здания с незначительной изоляцией теряют около 70-80 Вт/м2.
Если рассматривать старый дом, то потери тепла быстро увеличиваются и приближаются к 100 Вт/м2.
В новых домах, где отсутствует теплоизоляция стен и установлены панорамные окна, потери могут достигать 300 Вт/м2.
После выбора ориентировочного значения для помещения можно приступать к расчету дополнительных теплопотерь.
Оптимальное расстояние между змеевиками труб при различных формах монтажа и принципы расчета
После того, как вы выбрали тип трубы и способ укладки, необходимо рассчитать – каково оптимальное расстояние между змеевиками водяного пола для данной конструкции?
Как уже говорилось выше, если уложить петли с большим сечением вплотную друг к другу, поверхность пола будет перегреваться. И наоборот, разреженное расположение мелких труб подогрева пола приведет к образованию тепловых пустот.
При определении правильного расстояния между контурами напольного отопления необходимо учитывать несколько моментов, поскольку это влияет на равномерное распределение тепла:
- Расстояние между контурами варьируется от 50 мм до 450 мм и зависит от диаметра труб. Для упрощения процесса расчета часто используется кратное 50. А для частных зданий 100, 150, 200 и т.д.
- Этот шаг зависит от уровня тепловой нагрузки. При средней нагрузке 50-80 Вт/м² рекомендуемое расстояние между трубами составляет 100-200 мм.
- Расстояние от стен до первого змеевика должно быть не менее 20 см.
Опытные мастера часто используют технику переменного расстояния между трубами. В зонах под окном или возле двери трубы следует прокладывать чаще.
Важно определить оптимальное расстояние между отводами, так как жидкость в трубах влияет на напольное покрытие, а достаточное расстояние обеспечит эффективный поток воды.
Серпантин
"Серпантин" – простой метод расчета и монтажа, поэтому эта схема довольно распространена. Сначала нагревательный элемент устанавливается в самых холодных частях помещения – возле внешних стен, балкона и окон. Затем петли, параллельно стене, опоясывают всю площадь, и контур возвращается к нагревательному блоку.
Однако укладка "серпантином" не позволяет равномерно обогреть площадь. Этот способ чаще всего используется при наличии другого источника отопления или в небольших помещениях. При укладке "серпантином" расстояние между укладками должно быть как можно меньше – 100 мм.
Выбор оптимального способа укладки
В больших помещениях (коридорах, гостиных) идеально подходит укладка "червяком", так как она способна равномерно обогреть площадь любого размера. Укладка "змейкой" возможна, но пол в одной зоне будет теплее, чем в другой.
Змеевидная конструкция хорошо подходит для небольших помещений, так как разница температур будет стираться на небольшой площади и не будет заметна. Этот метод также отлично подходит для помещений со сложной планировкой. Кроме того, "змеевидное" расположение вдоль наружных стен отсекает холод снаружи.
Это идеальный вариант для помещений с разными зонами. В каждой зоне контур можно расположить наиболее подходящим образом для создания оптимального микроклимата.
"Угловой серпантин" плохо прогревает помещение, рекомендуется использовать его с комбинированным методом, он отлично прогреет углы.

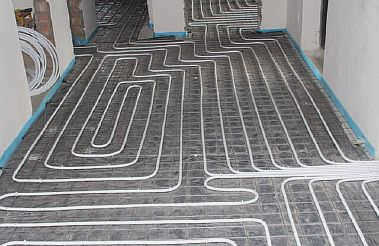

Схемы укладки напольного отопления
Труба теплого пола может быть уложена змеевидным, шнековым или комбинированным способом.
Монтаж водяного контура по змеевидной схеме является самым простым. Он осуществляется петлями. Этот тип установки идеально подходит, если помещение разделено на функциональные зоны, которые будут подвергаться воздействию различных температур.
Когда первый контур устанавливается по периметру помещения, а внутри него делается один змеевик, половина площади будет достаточно обогреваться горячей водой. В другой половине помещения будет циркулировать более холодная вода. Следовательно, в ней будет прохладнее.
Используется и другой вариант этой схемы – двойной змеевик. Благодаря ему ветви подающей и обратной воды проходят через все помещение подряд.
Третий вариант этой схемы – угловое расположение змеевика. Он используется в угловых помещениях, когда две стены являются внешними.
Змеевики могут быть расположены на равном расстоянии друг от друга. Однако изгибы водяных петель в этом случае будут сильно искривлены.
Преимущество этой схемы в том, что разводка змеевидной трубы напольного отопления проста. Ее легко планировать и устанавливать.
- Перепады температуры в одном помещении;
- Слишком крутые изгибы трубы, что может привести к появлению трещин при малом расстоянии между укладками.

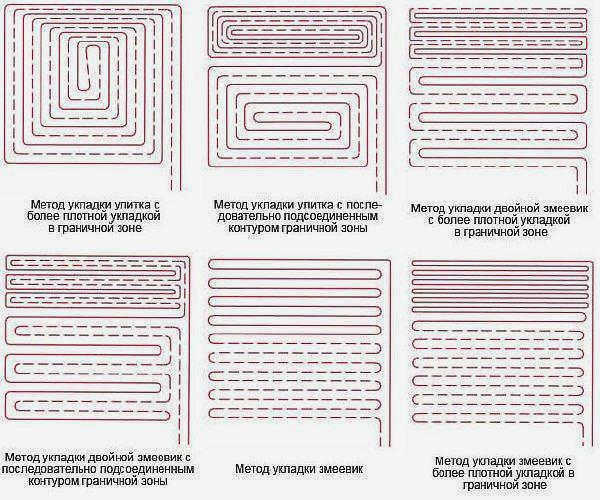

Укладка водяного пола по схеме "улитка" также известна как схема "ракушка" или "спираль". При такой схеме подающие и обратные ветки прокладываются по всему помещению и идут параллельно друг другу по спирали. Установка идет от стен по периметру к центру помещения.
Подающая ветвь заканчивается петлей в центре комнаты. От этой точки параллельно вручную устанавливается обратка, которая идет от центра комнаты по периметру далее к коллектору. Если в помещении есть холодная наружная стена, то вдоль нее можно проложить двойную спираль (особенности схемы, преимущества и недостатки).
Методы укладки напольного отопления
По способу укладки теплые полы делятся на бетонные и с подогревом.
В первом случае отопительная сеть встраивается в слой стяжки. Этот метод трудоемкий и занимает много времени. Время высыхания зависит от толщины бетонной стяжки. Только после полного затвердевания бетона (примерно через 28 дней) можно укладывать напольное покрытие.
При этом способе укладки пола используются сборные материалы. Благодаря отсутствию мокрых работ, такой тип напольного отопления можно быстро установить своими руками. Однако стоимость укладки системы возрастает, так как необходимые материалы стоят недешево. Метод подогрева пола состоит из
- изоляции из пенополистирола;
- деревянных модульных или реечных панелей.
Как лучше всего укладывать трубы для напольного отопления?
Форма улитки идеально подходит для больших площадей квадратной, круглой или прямоугольной формы. В основном это жилые комнаты, кухни, коридоры, прихожие и гостиные.
Когда трубы проложены по спирали, обогрев помещения происходит так же равномерно, как и при змеевидном расположении. Это происходит потому, что подающие трубы, в которых находится более теплый хладагент, переплетаются с обратными трубами, в которых уже находится более холодный хладагент.
Расположение большого помещения по змеевидной схеме не является ошибкой, просто в одной части помещения всегда будет немного теплее, чем в другой. Это может вызвать дискомфорт. Для небольших помещений это не так важно.
Если площадь укладки геометрически сложна, используйте змеевидную схему, с которой легче справиться. Также рекомендуется заранее сделать предварительный рисунок узора на миллиметровой бумаге, чтобы избежать путаницы.
Может ли контур пола быть разной длины?
В идеале все петли должны быть одинаковыми. В этом случае нет необходимости в дополнительной балансировке и регулировке.
В реальной жизни это часто непрактично, хотя и реалистично.
Например, на одном этаже необходимо проложить трубы водяного отопления. Имеется ванная комната на 3 помещения. Рабочая площадь составляет всего 4 м2. Предполагается, что длина трубы для этой комнаты со всеми расходами и расстоянием до коллектора составит около 30 метров. Стоит ли делить остальные комнаты на 4 метра, чтобы везде был один и тот же контур?
Это было бы крайне непрактично, так же как нецелесообразно прокладывать трубопровод из 20-метровой комнаты в 4-метровую ванную. Для этого и нужны балансировочные клапаны.
Существует множество формул, но они запутаны и не все их поймут, поэтому лучше ориентироваться на усредненный опыт. Просто укажите оптимальные значения для данного места трубопровода. Часто бывает так, что длина труб варьируется на 30-40% на контур для проектов различной сложности. Кроме того, можно изменить диаметр труб, уменьшить площадь большой комнаты и сделать среднюю комнату лишней. Не забудьте исключить из площади большой комнаты громоздкую и стационарную мебель.
