Схемы электропроводки для частного дома: принципы и ошибки проектирования + нюансы подключения
Схема электропроводки для частного дома – это набор упорядоченных кабелей, проводов, защитных устройств. Правильный выбор параметров, характеристики элементов схемы обеспечивают безопасность и комфорт владельцев недвижимости.
Если схема составлена правильно, с учетом требований электротехнических и других нормативных документов, бояться нечего – в комнатах всегда будет светло, тепло, а электроприборы не выйдут из строя из-за скачков напряжения или короткого замыкания в сети. Именно поэтому особое внимание необходимо уделить проектированию электроустановки.
Вот как понять все тонкости и нюансы этого процесса. В этой статье изложены общие требования к проектированию электрической сети, даны практические советы по выбору проводников и представлены типовые электрические схемы.
Кроме того, мы подготовили обзор типичных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже электрических сетей.
Общие принципы планирования электроустановки
Когда электроприборов было очень мало, а для освещения было достаточно нескольких лампочек мощностью 40-60 Вт, составлялась базовая электрическая схема, состоящая из нескольких выключателей и розеток.
Сегодня, с появлением большого количества энергозависимых приборов, схема обязательно делится на групповые линии, защищенные выключателями и другими устройствами.
На одной кухне может быть подключено до десятка электроприборов, 2-3 из которых – мощные устройства, требующие выделенных линий электропитания с увеличенным сечением кабеля и отдельных розеток
Если все детали электропроводки в частном доме продуманы и используется медный провод, то она прослужит не менее 20 лет. Схема электропроводки обычно составляется в рамках проекта нового дома или перед капитальным ремонтом.
Она начинается со списка мест установки компонентов, таких как
- розетки;
- выключатели;
- распределительные коробки;
- светильники;
- мощные бытовые приборы;
- электрические распределительные щиты.

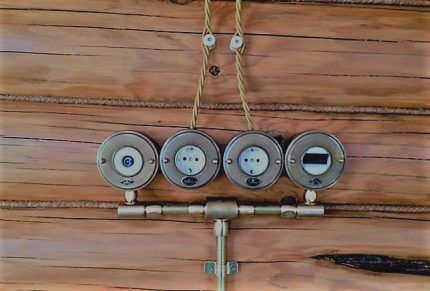

На этом этапе также важно решить, каким способом должны быть проложены кабели – открытым или закрытым. В домах с оштукатуренными стенами обычно используется закрытый способ, в деревянных стенах – открытый.
Независимо от используемого метода, существует ряд принципов, от которых нельзя отступать. Они изложены в нормативных документах и доказали свою эффективность на протяжении десятилетий.
Вот несколько важных аксиом электромонтажа, которые понадобятся и для вашей электрической схемы:
Фотогалерея
Фото из

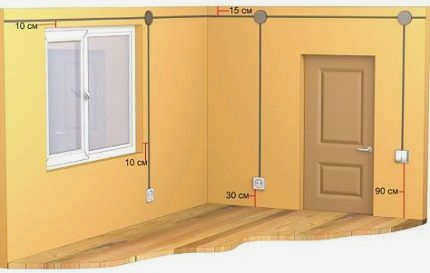

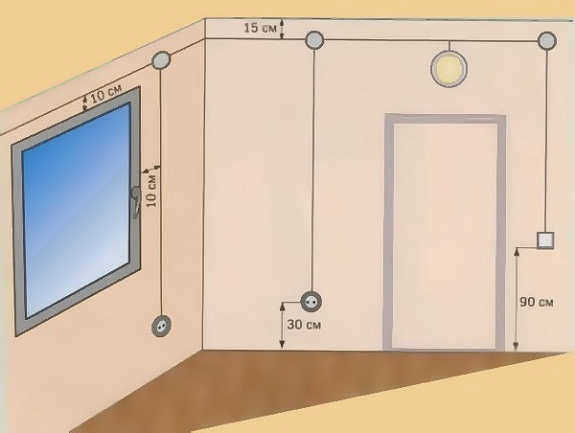

Электрические провода и кабели прокладываются горизонтально и вертикально. Этот стандарт отражает десятилетия опыта работы с электрическими цепями.
При прокладке проводов их нельзя поворачивать под острым или тупым углом, каждый поворот линии должен составлять 90°. Для распределительных коробок и распределительных щитов провода также должны располагаться под прямым углом, но не по диагонали, чтобы сократить расстояния и сэкономить материал.
Специфика прокладки кабелей в новых зданиях
Проводка, выполненная в квартирах 40 лет назад, была рассчитана на питание небольшого набора приборов – телевизора, холодильника, освещения. Максимальную нагрузку обеспечивали электрические плиты, чайники и кипятильники.
Сегодня люди покупают компьютеры, системы видеонаблюдения, высокопроизводительные приборы, устройства беспроводной связи и многое другое.
При этом принципы устройства электропроводки не изменились, но сеть стала более сложной и разветвленной.
Совет! Важно учитывать оптимальное количество розеток для устройств, которыми будут пользоваться жильцы. В противном случае будут использоваться тройники и удлинители, что увеличит нагрузку на отдельные участки проводки и приведет к перегреву.
Дополнительной задачей при составлении схемы электропроводки является согласование характеристик системы электропроводки с характеристиками электроприборов.
Поэтому необходимо заранее знать, что и где будет стоять, а также какие нагрузки будет испытывать сеть.
Второй момент – это правильное освещение помещений, которое выполняется согласно нормам СП 52.13330.2016.
Помимо электросети, в квартирах используются слаботочные сети. К ним относятся телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Их невозможно разделить физически, так как оборудование подключается к ним одновременно, поэтому при проектировании учитывается расположение трасс.
Количество кабелей, необходимых для подключения всего оборудования, значительно изменилось. Это относится и к освещению.

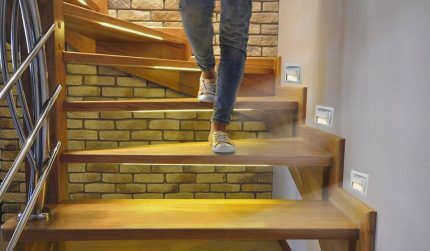

Раньше комнаты освещались одной люстрой, но сейчас в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по всей комнате, как показано на рисунке ниже. К каждому осветительному прибору должен быть проложен кабель.
Зачем создавать схему электропроводки для вашего дома?
Для обеспечения безопасности провода дополнительно прокладываются в гофрированном ПВХ-шланге, который занимает гораздо больше места.
Уложить 10-15 проводов в ряд и правильно расположить их по квартире – это целое искусство. И только профессиональный электрик, работающий по схеме, может справиться с этой задачей.
Вторая проблема – необходимость закончить и спрятать коммуникации. После этого невозможно будет разобраться с большим количеством проводов, частично не испортив ремонт.
Когда строитель придерживается плана, таких проблем не возникает.
Электрик учитывает пожелания заказчика относительно расположения приборов и радиаторов в комнатах, а затем приступает к составлению схемы.
Его задача – разделить кабели на группы, чтобы они не пересекались и не мешали друг другу и чтобы сеть могла равномерно распределять нагрузку.
Он продумает систему защиты (некоторые приборы требуют заземления и отдельных УЗО), чтобы убедиться, что проводка соответствует требованиям безопасности.
Схема электропроводки включает в себя следующие элементы:
- Распределительный щит, который может быть внутренним или общим.
- Электросчетчик для контроля потребления электроэнергии.

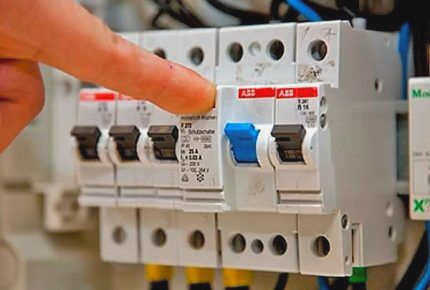

- Автоматические защитные устройства, отвечающие за прекращение подачи электроэнергии в случае утечек, ударов или короткого замыкания.
- Кабели и провода для подключения к электрическим точкам.
- Выключатели и розетки для управления освещением и подключения электроприборов.
Как правильно подключить электропроводку
Если вы решили, что для вашего дома нужна правильная электропроводка, начните с выбора проводки, которая соответствует потребностям хозяев дома. Существует три типа проводки:
- с использованием распределительных коробок;
- звезда;
- последовательная цепь.

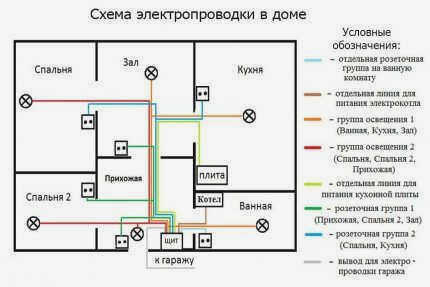

Теперь составьте план электропроводки для вашего дома в двух экземплярах (на первом нарисуйте план расположения выключателей и осветительных приборов, на втором – розеток).
План электропроводки в квартире

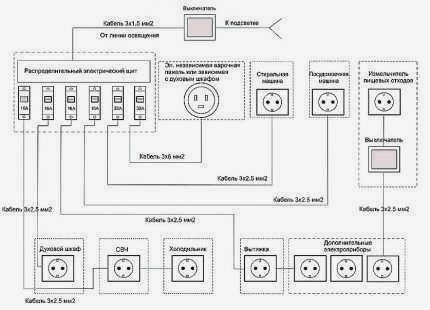

Далее разделите потребителей в электрической цепи на группы. Это может выглядеть следующим образом:
- первая группа – холодильник и вытяжка (выключатель 25А);
- Вторая – стиральная машина (25А);
- третья – осветительные приборы (10А);
- четвертая – электрические розетки (25А);
- Пятая – посудомоечная машина (25А);
- Шестой – электроплита (32А).
- Светильники в жилых комнатах, кухне и прихожей (выключатель 10A);
- розетки в жилых комнатах (выключатель 25A);
- Розетки на кухне и в прихожей (выключатель 25А);
- Осветительные приборы и розетки в ванной комнате (они сгруппированы вместе, поскольку работают во влажной среде и к ним предъявляются строгие требования);

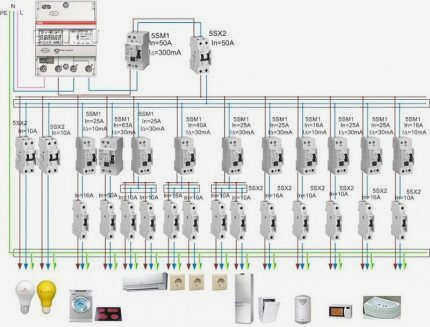

Для каждого бытового прибора назначается одна группа с предохранителем 25А или 32А. Приборы делятся на группы в связи с определенными нюансами.
Если все электроприборы, потребляющие электроэнергию, должны быть подключены к одному предохранителю, потребуется очень толстый кабель, чтобы выдержать нагрузку. Вам также придется приобрести мощный автоматический выключатель, который будет стоить довольно дорого.
Виды электрических схем
Схема электропроводки в квартире очень важна, поэтому к ней следует отнестись очень серьезно. Очень важным шагом является выбор типа проводки. В настоящее время существует три типа проводки.
Используются распределительные коробки. В этом случае в распределительном щитке устанавливается счетчик и несколько автоматических выключателей. Сам распределительный щит находится в прихожей, но от него идет силовой кабель в квартиру. Кабель доходит до распределительных коробок, которые расположены в каждой комнате и соединены последовательно. От этих коробок кабели идут к розеткам, выключателям и т.д. Такой тип проводки очень распространен.

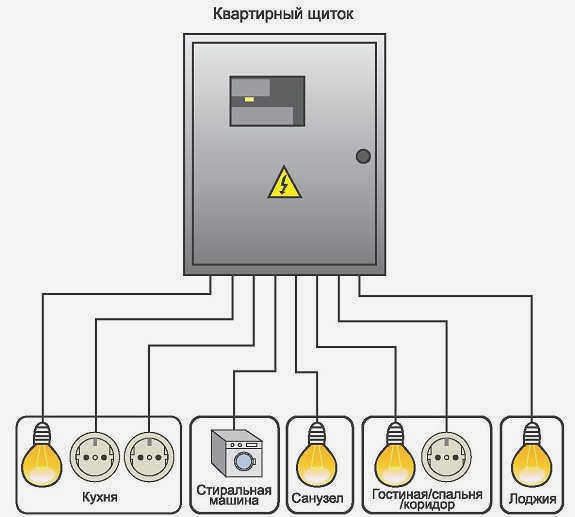

Второй тип – проводка звездой. Здесь каждая розетка подключается непосредственно к распределительному щитку. Каждый потребитель имеет свой собственный автоматический выключатель. Основное преимущество такого типа проводки заключается в том, что ремонт можно проводить на одном участке цепи, не отключая всю квартиру. Однако важно понимать, что для выполнения такого типа проводки вам придется купить много проводов, а также оплатить услуги специалистов, так как монтаж чрезвычайно сложен.
Третий тип – последовательная проводка. В этом случае потребители также подключаются непосредственно к распределительному щитку, но формируются в группы, от которых отводятся провода.
Проводка типа "звезда
Для большей эффективности следует не использовать один жгут проводов для всей квартиры, а комбинировать их.
Резюме и полезное видео по теме
Для детального ознакомления с электропроводкой в квартире стоит посмотреть видео описание.
Видео обогатит ваш предыдущий опыт, что только положительно скажется на качестве работы.
Электропроводка, выполненная своими руками в квартире в городе, – хороший вариант. Однако в таком подходе есть несколько "но".
Во-первых, не стоит браться за работу, если у вас нет ни малейшего опыта в электромонтаже. Во-вторых, если вы решили выполнить работу самостоятельно, то в первую очередь думайте о своей безопасности, а во вторую – о прибыли.
Поделитесь с читателями своим опытом самостоятельного монтажа электропроводки, розеток и выключателей. Не стесняйтесь оставлять комментарии, задавать вопросы по статье и участвовать в обсуждениях – форма обратной связи ниже.
Обзор схем электропроводки жилых помещений
Перейдем к конкретным схемам электропроводки, которые можно использовать при планировании электропроводки собственного помещения. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, использование электроприборов, а также удобное размещение розеток и выключателей.
Вариант №1: Однокомнатная квартира или студия
Отличительной особенностью однокомнатной квартиры является минимальное количество электроприборов по сравнению с другими вариантами, поэтому в ней меньше линий для подключения. Однако это не означает, что нет необходимости планировать отдельные группы для кухни или ванной комнаты – лучше придерживаться общих принципов.

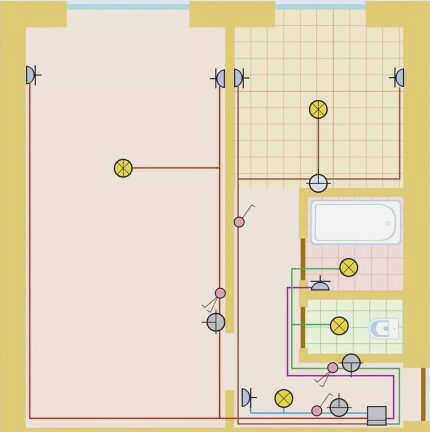

Схема электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется по одному светильнику
Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки для однокомнатной квартиры
- выбрать основные параметры электрической сети;
- Рассчитайте нагрузку, выберите кабель и УЗО;
- выбрать схему электропроводки (1 или несколько групп).
После решения этих вопросов подготовка электрической схемы станет намного проще.
Параметры электрической сети
Трудно заранее решить, какие электроприборы будут установлены по всей квартире, но хотя бы примерное их количество необходимо для правильного расчета общей мощности.
Также важно определить, где их разместить, так как использование удлинителей и фильтров впоследствии создаст дополнительные проблемы для электросети и испортит дизайн интерьера.
Резюме и полезное видео по теме
Схема электропроводки может быть выполнена в виде рисунка от руки или с помощью компьютерной программы. Пример схемы электропроводки для квартиры в компьютерном 3D изображении:
Советы профессионалов-практиков:
Тонкости различных типов розеток и выключателей:
Провести электрическую сеть в квартире, закрепить все приборы и правильно распределить нагрузку можно при одном условии – если вы квалифицированный электрик.
Запрещается работать с распределительным щитом, если вы не имеете соответствующей квалификации. Поэтому вы можете самостоятельно заменить розетку или подключить вытяжку, но более серьезные работы лучше доверить профессионалам.
Хотели бы вы поделиться своим личным опытом создания электрической схемы для модернизации или ремонта домашней электропроводки? Есть ли у вас вопросы или ценные советы? Напишите свои комментарии в поле ниже.
