Важно: ликвидация прибора в домах приведет к полной замене магистральных труб на элементы большего диаметра, чтобы сохранить циркуляцию теплоносителя на нормальном уровне. Поэтому, несмотря на снижение эффективности прибора, его следует демонтировать с особой осторожностью.
Принцип работы и схема подъемного отопительного агрегата – особенности эксплуатации
Поэтому перед установкой рекомендуется проверить зону, в которой будет установлен агрегат. Желательно доверить эту работу профессионалу, который способен разобраться в планировке, а также в чертежах и расчетах.
Модельный ряд лифтов заводского изготовления состоит из семи типоразмеров, каждый из которых имеет свой номер. Два основных параметра, которые необходимо учитывать, – это диаметр смесительной камеры и рабочей насадки. Последняя представляет собой съемный конус, который при необходимости можно заменить.
Размеры компонентов изделия приведены в таблице ниже
Замена форсунки производится в двух случаях:
- При увеличении проходного сечения детали вследствие естественного износа. Это происходит из-за трения абразивных частиц в теплоносителе.
- Когда необходимо изменить коэффициент смешивания – повысить или понизить температуру воды, подаваемой в систему отопления дома.

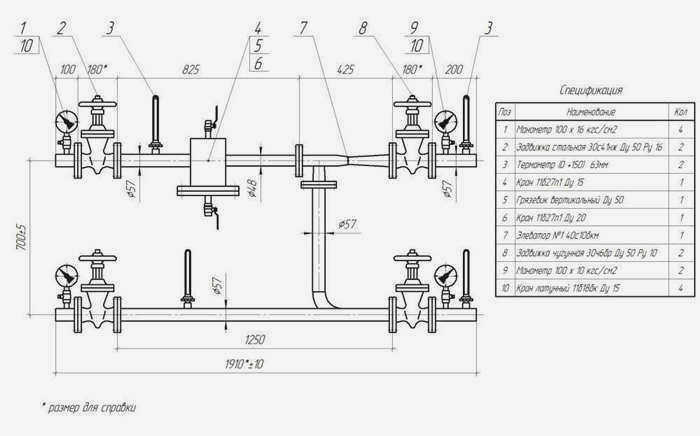

Номера стандартных подъемников и основные размеры приведены в таблице (сравните с обозначением на чертеже).
Примечание: в технических характеристиках не указано сечение сопла, так как этот диаметр рассчитывается отдельно. Чтобы выбрать номер готового элеваторного тройника для конкретной системы отопления, необходимо также рассчитать требуемый размер камеры смешения и впрыска.

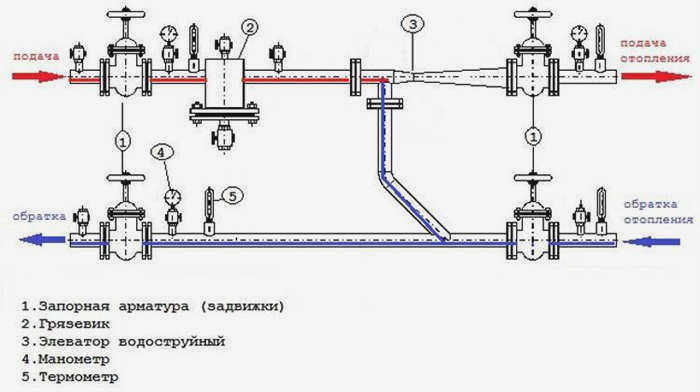

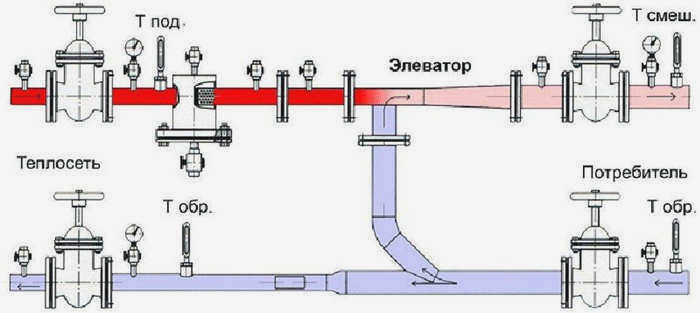

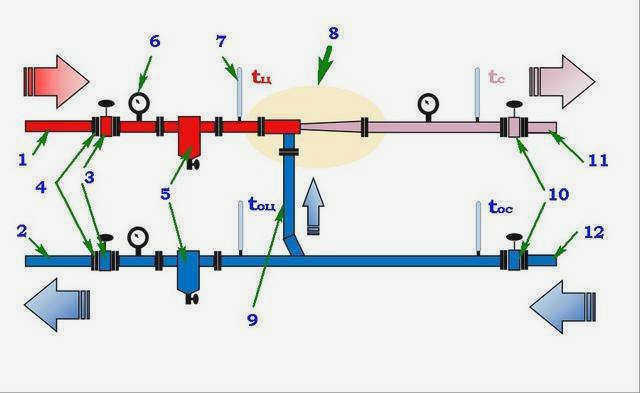

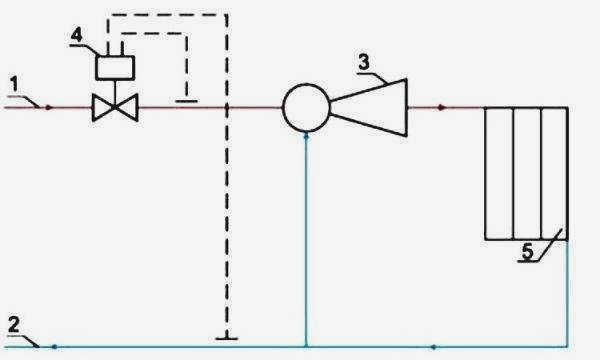

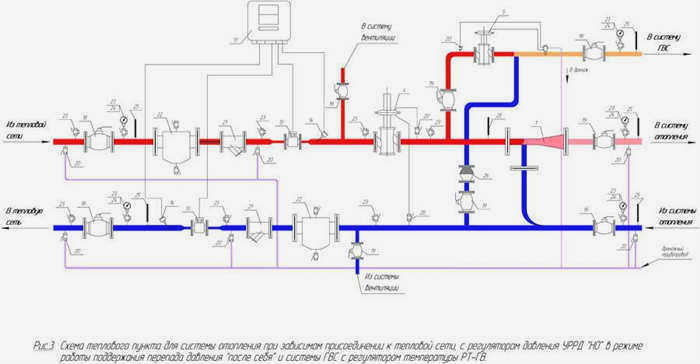

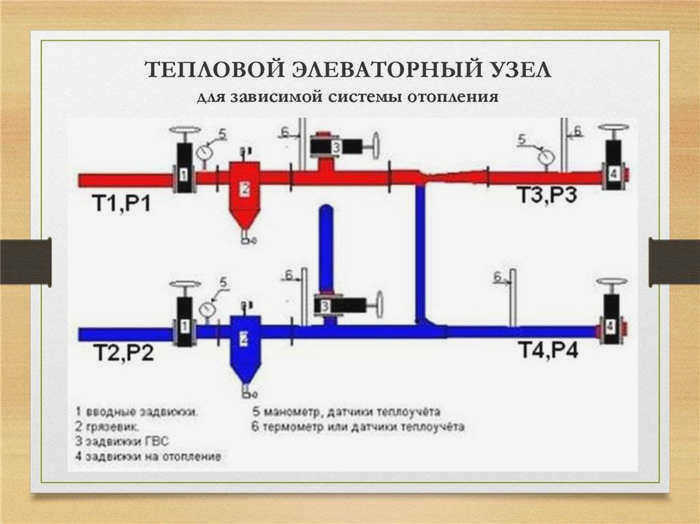

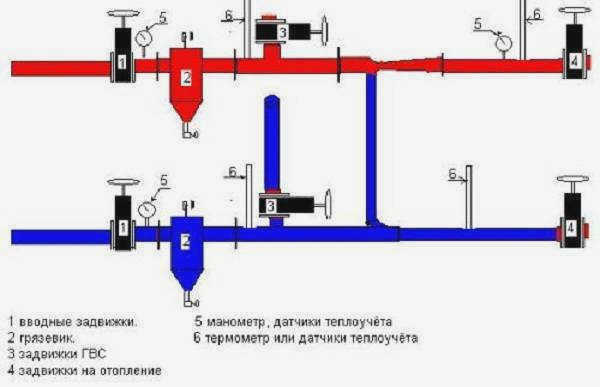

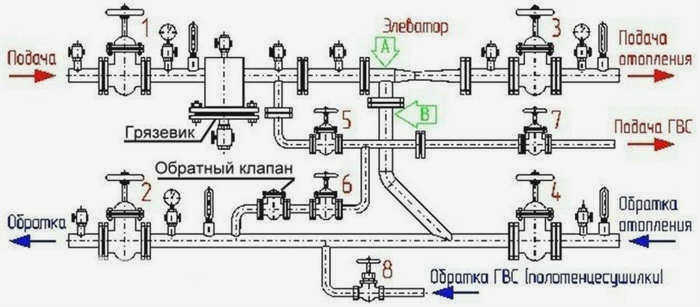

Схемы подключения
Элеватор может использоваться в системах с различными специфическими характеристиками – однотрубных, автономных или других теплотрассах. Правила и параметры потока не всегда позволяют добиться последовательной и стабильной работы. Для того чтобы организовать нормальную подачу тепла в квартиры или отрегулировать параметры потока, поступающего из основной сети, используются различные схемы подключения лифтов. Все они требуют дополнительного оборудования, иногда в довольно большом количестве, но достигнутый таким образом результат компенсирует понесенные затраты. Рассмотрим существующие схемы подключения:
Принципы расчета лифтовой схемы
После того как вы поняли, зачем нужен подъемный коллектор для системы отопления и что он собой представляет, перед вами встает самая сложная задача – расчет контура. Сначала рассчитывается диаметр смесительной камеры и подбирается номер прибора, затем определяются размеры рабочего патрубка.
Для расчета диаметра смесительной камеры используется формула:
Расчет ведется в сантиметрах, Gпр – общий объем потока нагретой среды в сети с учетом сопротивления потоку.
Для расчета сопротивления потоку используется формула:
Все символы определяются следующим образом:
- Q – объем тепла, затраченного на обогрев сети, измеряется в ккал/ч;
- Тсм – температура теплоносителя на выходном патрубке элеватора;
- T2o – температура теплоносителя в обратном трубопроводе;
- h – параметр сопротивления жидкости, рассчитывается в метрах водяного столба.
Ватты умножаются на 0,86 для расчета количества килокалорий. При расходе 10 тонн теплоносителя в час диаметр камеры смешения составляет 2,76 см, поэтому вам понадобится смесительный клапан № 4 с диаметром камеры 30 мм.

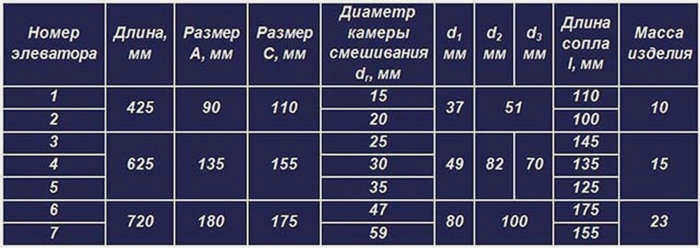

Таблица номеров подъемников и стандартных размеров:
Формула (размеры в мм) используется для расчета размера диаметра узкой части сопла:
Рекомендуемая литература:
Все буквенные обозначения определяются следующим образом:
Основные неисправности и устранение неполадок
Если подъемный коллектор вышел из строя, система отопления может быть повреждена из-за загрязнения, дефектов в контроллерах или изменения условий подачи факторов.
Наиболее распространенными неисправностями являются
- Засорение форсунки. Ее следует демонтировать, очистить и установить заново.

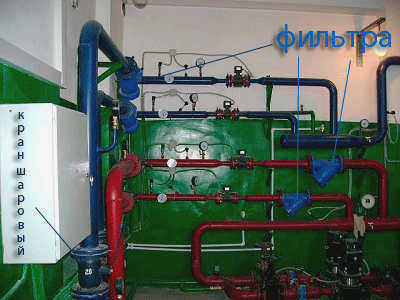

- Засорены грязевые фильтры. Проблема может быть обнаружена по увеличению перепада давления, которое можно контролировать с помощью манометров, установленных перед фильтрами. Промойте фильтры через сливной кран, расположенный в нижней части контура. Если это не помогает, снимите, очистите и снова установите фильтры.
- Если диаметр сопла увеличился, как это бывает при коррозии, деталь необходимо заменить. Самое главное – выбрать правильный рабочий диаметр для новой насадки. Больший размер приведет к несбалансированному обмену, радиаторы на первом этаже будут перегреваться, а радиаторы на втором этаже – охлаждаться.
Если лифт неисправен, для определения типа неисправности используется разница температур в подающей и обратной трубе. Например, разница не более 5 градусов свидетельствует о засорении форсунки или увеличении диаметра, а если она превышает 5 градусов, то проводится диагностика всего оборудования с заменой поврежденных деталей.
Совет! Процесс ремонта, диагностики и обслуживания должен выполнять только специалист, обладающий знаниями и опытом, а также соответствующими инструментами. Теплообменник – это оборудование, которое уже давно не используется в новых системах; самостоятельный ремонт может только навредить.

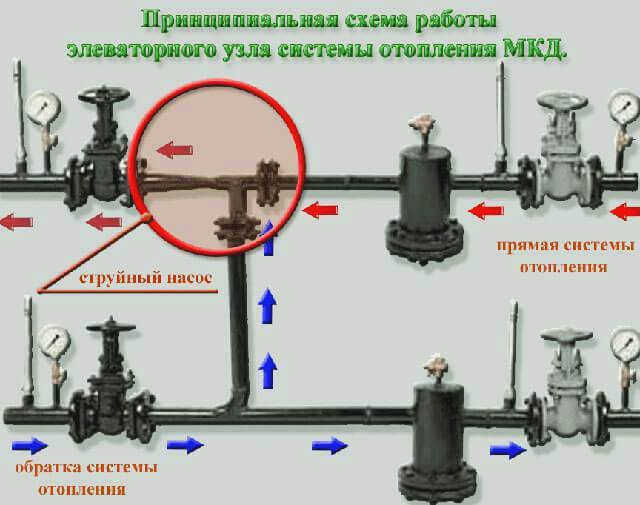

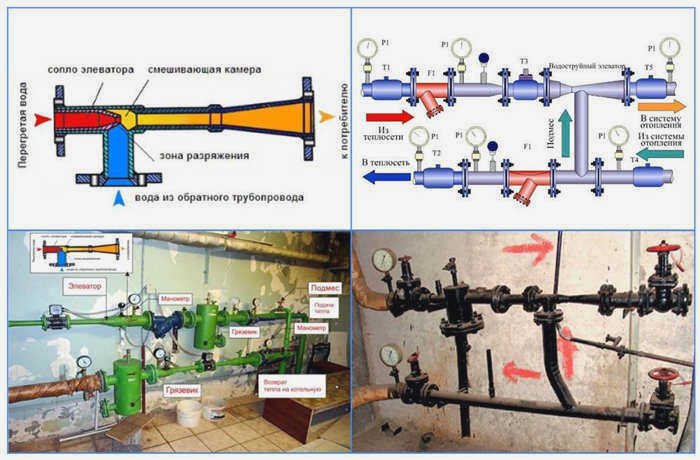

Принципы работы лифтового выключателя
Вы уже немного знаете о подъемном переключателе в системе отопления и о том, что он собой представляет. Давайте рассмотрим подробнее, как работает это устройство. Он содержит 3 фланца, в которые вставляются входной и выходной (обратный) патрубки, а также трубу, через которую вода поступает непосредственно к потребителю тепла.

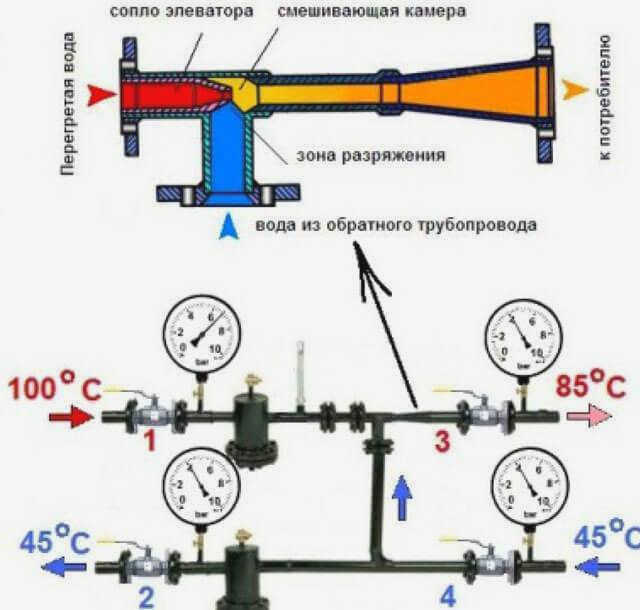

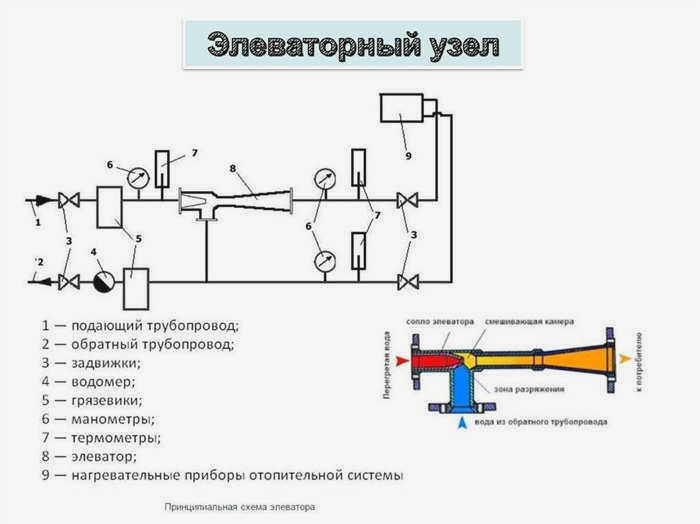

Принцип работы элеватора заключается в следующем: сначала нагретая вода из сети поступает в патрубок данного устройства.
Поскольку теплоноситель находится под давлением, он проходит немного дальше, проходя через узкое сопло. Это вызывает эффект инжекции или эффект Вентури, т.е. в следующей камере (входной камере) создается зона вакуума. Поскольку эта камера разгерметизирована, срабатывает закон термодинамики, и холодная вода из второго патрубка поступает в эту часть элеватора. Второй патрубок соединяется с так называемым возвратным трубопроводом.
Это интересно! Закон Вентури определяет падение давления жидкости, проходящей через узкую часть трубы. Закон Бернулли объясняет, почему это происходит.
В результате описанных выше процессов горячая и холодная вода смешиваются в следующей части арматуры, называемой смесительной горловиной, и давление снижается. Затем жидкость нормальной температуры направляется непосредственно в систему, которая обогревает дома зимой.

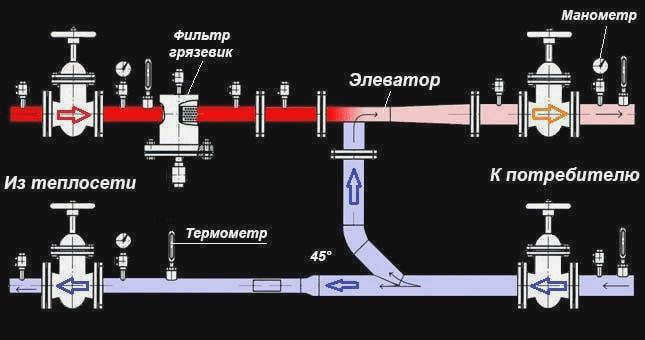

Таким образом, помимо снижения параметров системы, подъемник также выполняет функцию насоса. Одной из важнейших задач подъемника является создание необходимого и подходящего давления, способного преодолеть сопротивление воды в системе отопления дома. Для этого в месте соединения под углом 45° срезается вертикальная перегородка. Это способствует лучшему разделению потоков воды.
Некоторые особенности подъемника отопления
Рассматривая вопрос о том, что представляет собой подъемная система отопления, стоит остановиться на особенностях ее устройства для обогрева дома.
При проектировании системы отопления особое внимание следует уделить соотношению сопротивления устройства и напора, создаваемого внутри трубы водоснабжения. Оптимально это соотношение должно составлять 1 к 7. Также важна разница давления между подающим и обратным контуром. Убедитесь, что эти значения одинаковы, тогда система считается полностью исправной. Допускается отклонение максимум на 0,5 кгс/см3.

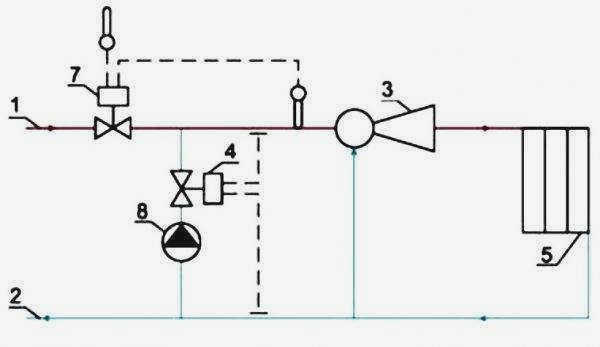

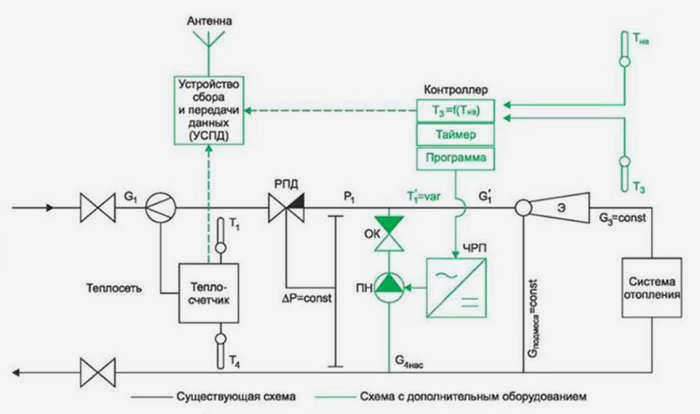

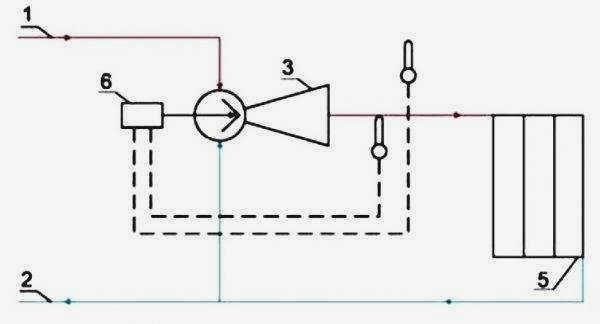

Регулируемые узлы
Практическое применение лифтов отопления показывает, что использование регулируемых устройств больше необходимо в зарубежных реалиях: российские холодные зимы обычно требуют хорошего, стабильного обогрева жилых помещений и нет необходимости постоянно менять температуру теплоносителя.
Есть также применение лифтового регулирования для отопления нежилых помещений: если снижать температуру в ночное время, когда нет клиентов и гостей, можно добиться экономии до 30%. Регулирование теплоносителя осуществляется с помощью специального дополнительного реле, оснащенного приводом.
Сепаратор
Когда объект, подлежащий нагреву, напр. дом имеет несколько этажей, необходимо установить специальный распределитель для подачи тепла к отдельным объектам или помещениям. Для этого используется специальное дополнительное оборудование – трубопроводный коллектор.
Суть работы этого устройства заключается в следующем: готовый к нагреву теплоноситель выходит из выходного отверстия лифта и поступает в коллектор. Далее коллектор распределяет воду между потребителями, находящимися на одной высоте. При этом вся система не отключается и исключается взаимное влияние кранов. Кроме того, давление в аккумуляторах соответствует давлению на выходе из лифта.
Резюмируя недостатки лифтовых смесителей
Мы выяснили положительные стороны использования лифтовых смесителей в теплообмене дома – энергонезависимость, простота, надежность в эксплуатации и долговечность. Теперь о недостатках:
- Для нормальной работы системы необходимо обеспечить значительный перепад высот между обраткой и подачей.
- Требуется индивидуальный подбор агрегата для конкретной тепловой сети на основе расчетов.
- Для изменения параметров воды на выходе необходимо пересчитать диаметр отверстия сопла для новых условий и заменить сопло.
- Подъемник не предназначен для бесступенчатого регулирования температуры.
- Его нельзя использовать в качестве местного циркуляционного насоса (например, в отдельно стоящем доме).

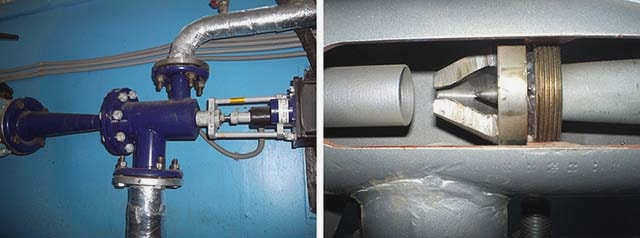

Для пояснения. Существуют усовершенствованные модели элеваторов с регулируемой проточной частью. Внутри форкамеры находится конус, который перемещается с помощью редуктора, привод – ручной или электрический. Однако при этом теряется главное преимущество устройства – независимость от электричества.
Однотрубные бытовые системы, работающие с лифтами, довольно сложно запустить. Сначала нужно вытолкнуть воздух из обратного стояка, а затем из подающего, постепенно открывая главный клапан. Более подробно об инжекционных установках и способе ввода в эксплуатацию главный сантехник расскажет в видеоролике:
