Схема подключения двухстороннего выключателя

Установка и схема подключения двухстороннего выключателя

Выбор места установки

Теперь вы планируете установить настенный выключатель. Прежде всего, необходимо продумать, где его установить. Важно, чтобы к нему был свободный доступ и его не загораживали предметы в доме. Следует также учитывать требования к высоте: высота выключателя должна составлять от 0,8 до 1 метра над полом, и он должен располагаться на расстоянии не менее 60 см от источника воды. Вообще, не рекомендуется устанавливать выключатель непосредственно в ванной комнате, поэтому его размещают в коридоре. Двухсторонние выключатели часто используются для управления освещением в общих санитарных помещениях – они устанавливаются между дверями ванной и туалета.

Обратите внимание! Если вы хотите купить двухсторонний выключатель со светодиодной подсветкой, вы должны знать об одном важном ограничении при использовании ламп накаливания. Светодиодные лампы не подходят для данного устройства: при выключении освещения возможно мерцание из-за токов утечки через ограничитель подсветки.

Исходя из выбранного места и расстояния между светильниками, рассчитайте необходимую длину кабеля. Лучше купить его заранее, так как провода придется резать, разбирать и соединять.

Установка компонентов предварительной установки

Если вы серьезно относитесь к монтажу проводов, важно соблюдать все правила электробезопасности и помнить основы электрических цепей из уроков физики. Перед началом любых электромонтажных работ стоит не забыть отключить электричество. От распределительного щита силовой кабель прокладывается к распределительной коробке. В свою очередь, он размещается между планируемым местом установки выключателя и лампочками, которые будут им управляться. Провода от светильников и от выключателя собраны в коробку. Как их подключить, будет рассказано позже, так как это зависит от выбранной схемы подключения двухстороннего выключателя. Но сначала вам нужно все подготовить. Для фиксации выключателя в стене устанавливается розетка скрытого монтажа. Сначала с помощью дрели с молотком делается цилиндрическое глухое отверстие. Затем установите внутри электрическую розетку. Установите распределительную коробку таким же образом. Затем подготавливают кабельные каналы, делая две параллельные линии в стене с помощью фрезерной машины или угловой шлифовальной машины, а затем выбивая материал между ними с помощью ударной дрели. В этих каналах прокладываются кабели для соединения всех компонентов схемы.

Важно помнить: Чтобы проложить проводку внутри стены, нужны выключатели скрытого монтажа. Их механизм находится внутри стены, а на поверхности видна только плоская декоративная рамка с клавишами. Это выглядит очень эстетично и не нарушает целостности интерьера. Модели для поверхностного монтажа подходят только для поверхностного монтажа, при котором и кабель, и все монтажные компоненты крепятся к поверхности стены. Это предпочтительный метод для коттеджей, гаражей, офисов и других объектов, где скрытая проводка невозможна или нецелесообразна.

Схемы подключения

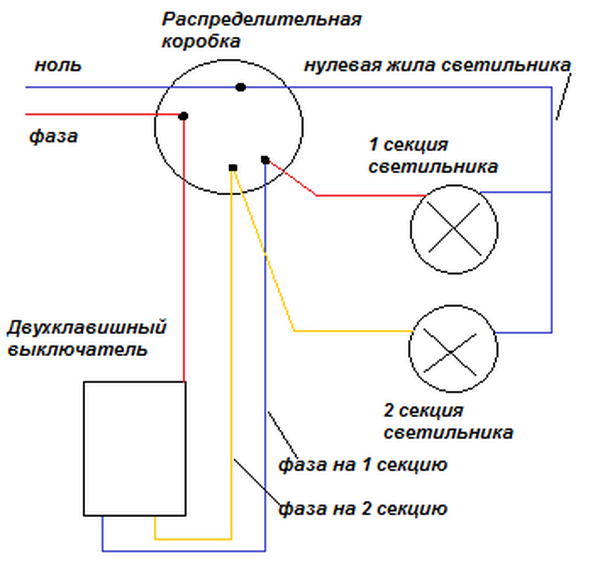

• Для одного светильника. Это выбор, если вы хотите подключить двухсторонний выключатель к люстре с несколькими лампами и управлять их включением по отдельности. Соединение осуществляется путем распределения проводки по отдельным секциям люстры. Затем выключатель и люстра подключаются с помощью трехжильных проводов (на схеме провода окрашены в синий, красный и желтый цвета).

Подключение двухстороннего выключателя для одной лампы к нескольким лампам

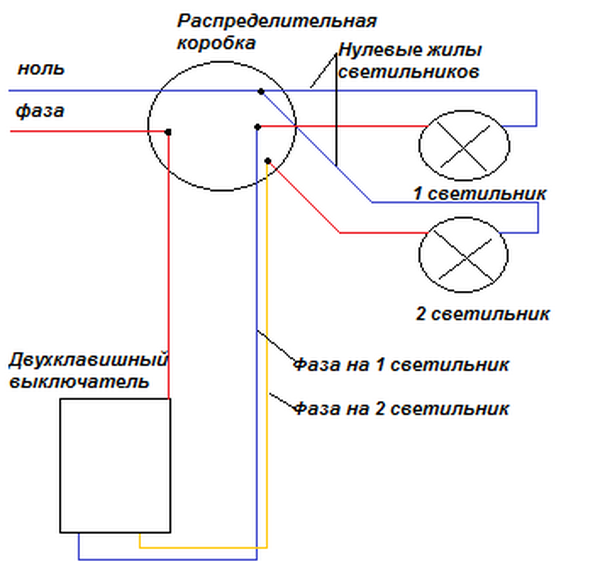

• Для двух светильников. Эта опция используется, когда необходимо подключить две лампы в разных комнатах, например, в ванной и туалете, к одному двухстороннему выключателю. Это означает, что два отдельных светильника будут работать от одного выключателя, но с разных кнопок. В этом случае к выключателю подводится трехжильный кабель (линии на схеме окрашены в красный, синий и желтый цвета). К каждому светильнику подводится отдельный двухжильный кабель питания.

Подключение двухстороннего выключателя к двум светильникам

Подключение проводов

В соответствии с выбранной схемой подключения двухстороннего выключателя выполните подключение проводов в распределительной коробке. На рисунках выше точки соединения отмечены черными точками. На этом этапе просто скрутите провода вместе. Убедившись, что выключатель работает правильно, можно изолировать провода.

Внутри выключателя есть три контакта: соответствующий (отмечены буквой L) и два исходящих (отмечены стрелкой). В современных устройствах обычно используются так называемые штекерные контакты – провода вставляются в специальные отверстия. Снимите изоляцию с проводов с помощью приспособления для зачистки проводов или ножа и вставьте зачищенные части в контактные отверстия. Силовая фаза подключается к соответствующему контакту (отмеченному красным цветом на схеме и идущему от распределительной коробки к выключателю). Выходные клеммы подключаются к двум линиям (на схеме обозначены синим и желтым цветом) – к двум светильникам или двум секциям одного светильника. Подвижные контакты внутри механизма переключения используются для переключения между исходящими и входящими контактами. Каждый исходящий контакт имеет свою собственную кнопку управления. Нажатием кнопки можно разомкнуть или замкнуть электрическую цепь – можно управлять освещением на каждой линии.

Блокировка выключателя

После подключения проводов к выключателю закрепите его внутренний механизм в розетке. Снимите переднюю панель, аккуратно отделив ее от корпуса с помощью шлицевой отвертки. Вы увидите крепежные элементы. Это могут быть распорки (раздвиньте их и затем закрепите шурупами) или отверстия для саморезов. После установки механизма прикрепите декоративную рамку к выключателю.

Проверка выключателя

Начните с проверки наличия напряжения с помощью тестера. Это очень просто: внутри распределительной коробки поднесите наконечник тестера к местам соединения проводов. Ток должен быть только там, где силовой кабель и выключатель скручены вместе. Затем проверьте всю систему: включите питание, поставьте первую клавишу на выключателе в положение “вкл” – должна загореться лампочка, к которой подходит провод от клавиши. Проделайте то же самое со вторым ключом. Затем выключите и включите оба устройства одновременно – должны загореться оба индикатора.

Если схема подключения двухстороннего выключателя верна и освещение управляется правильно, можно заканчивать электромонтажные работы. Жгуты проводов в распределительной коробке должны быть изолированы. Для этого на них устанавливаются соединительные клеммы. Затем установочное изделие закрывается крышкой. Затем провода и монтажную коробку можно покрыть слоем штукатурки. На этом работы по установке завершены.

Как вы можете видеть, процесс установки довольно прост. Главное – прочитать электрическую схему, соблюдать правила безопасности при работе с проводкой и не спешить. Если вы готовы приступить к установке выключателя, приобретайте все необходимое в нашем интернет-магазине на VseInstrumenty.ru!

Как подключить двойной выключатель для двух лампочек: схемы + советы по подключению

Комфорт жизни состоит из многих элементов, среди которых важное значение имеет управление системой освещения. Это можно сделать более удобным, установив электроприборы с двумя ключами.

Неплохо бы научиться делать это самостоятельно, особенно если вы собираетесь провести ремонт дома и обновить проводку. Но прежде чем подключать двойной выключатель для двух лампочек, необходимо определить схему и изучить последовательность действий.

Мы поможем вам воплотить ваши планы в жизнь. В этой статье описаны нюансы реализации различных схем подключения, а также пошаговые инструкции по установке двухкнопочного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видеообсуждениями.

Преимущества и недостатки двойного соединения

Опытный электрик начинает любой проект по улучшению системы освещения с оптимизации использования всех электроприборов, включенных в одну цепь.

Примером оптимизированной схемы является традиционная схема освещения туалета и ванной комнаты. Обычно на стороне коридора находится один выключатель, но с двумя кнопками.

Это означает, что свет в ванной комнате управляется одной кнопкой, а свет в туалете – другой. Вы можете выключить свет в одной комнате и включить его в другой, что очень удобно.

Установка общего выключателя для двух комнат имеет смысл, если они расположены близко друг к другу. Для удаленных помещений целесообразно использовать отдельные электроустановки.

Двойной выключатель также может понадобиться при установке люстры или бра с двумя источниками света. Отдельный регулятор расширяет функциональность светильника и позволяет увеличивать или уменьшать интенсивность освещения.

Если активировать одну кнопку, освещение будет неполным; если нажать обе кнопки, оно станет вдвое ярче.

Как видите, возможность подключения двойного выключателя к двум отдельным источникам света облегчает управление светильниками или регулировку интенсивности света. Устанавливая один светильник в двух комнатах, вы не только экономите электроэнергию, но и сокращаете количество монтажных материалов и оборудования.

Как выбрать схему с двумя лампочками

Существуют различия в подключении 1-клавишного и 2-клавишного выключателя. Чтобы лучше понять разницу, давайте сначала рассмотрим нюансы подключения одного выключателя.

Вы можете подключить одну или несколько лампочек к простому одиночному выключателю – принцип работы остается тем же.

Это самая простая схема, которая традиционно используется, когда требуется простое управление светильником или целой группой светильников. При включении электрической системы включаются все задействованные источники света. Если в люстре или настенном светильнике две лампочки, обе они включаются одновременно, поэтому их нельзя использовать по отдельности.

Теперь давайте посмотрим, что изменится, если мы заменим светильник с одним выключателем на светильник с двумя выключателями. Первая схема подключения двойного выключателя к двум отдельным лампам – это схема TN-C, которая все еще встречается в старых домах. В цепи освещения используются двойные провода.

Это означает, что вы можете включать один или оба светильника одновременно с помощью одной или двух кнопок.

Хорошей новостью является то, что можно изменить интенсивность освещения в одной комнате. Если светильники находятся в разных комнатах, можно включить свет в каждой комнате отдельно или в обеих одновременно.

В новых зданиях используются различные системы заземления, например, TN-S. Отличие второй схемы питания дома в том, что требуется трехжильный кабель: третий провод – это “земля”.

Провод заземления подключается по-другому, если в одной коробке с выключателем находится розетка. В этом случае заземление подключается от пусковой панели к распределительной коробке, а от нее к розетке.

Пошаговые инструкции по установке

Подключение распределительного щита можно разделить на несколько этапов. Начните с кабелей: если проводка старая, она, безусловно, нуждается в замене.

Затем провода должны быть правильно соединены в распределительной коробке и, наконец, в механизме выключателя. Для установки люстры или светильника обычно используют инструкции производителя.

Этап №1 – Подготовка стен

Резать стену рекомендуется только в том случае, если вы уже проложили новые медные провода правильного сечения. Если есть сомнения, лучше проконсультироваться с электриком.

Для группы освещения подходит обычный кабель ВВГнг с сечением 1,5 мм². Если розетки должны быть подключены к освещению, лучше использовать тот же кабель 2,5 мм².

Подготовка стен включает в себя фрезеровку, установку подрозетников и штепсельных розеток. На этом этапе можно также установить дополнительный автоматический выключатель в распределительном щите.

Отдельное защитное устройство полезно, если вам нужно отремонтировать линию освещения – вы можете отключить только одну цепь, а остальные будут работать нормально.

Система освещения в деревянном доме различается по типу проводки. Скрытый метод не используется, так как он очень пожароопасен и требует максимальной изоляции проводов.

Провода монтируются снаружи на специальных изоляторах. Вместо внутренних разъемов используются разъемы поверхностного монтажа, но принцип подключения проводов к клеммам остается тем же.

После выполнения отверстий в бетонных, каменных или газобетонных стенах пазы, в которые помещаются проводники, должны быть заделаны раствором или алебастром. Затем стены можно штукатурить и декорировать, но расположение проводов на чертеже или схеме лучше сохранить до следующего ремонта.

Шаг №2 – Проводка в распределительной коробке

Распределительная коробка – это место соединения проводов. При установке различных типов выключателей или розеток схема электропроводки меняется.

Однако сначала необходимо выбрать подходящую распределительную коробку. В прошлом использовались металлические изделия, но сейчас существуют более безопасные и простые в установке пластиковые изделия.

Существуют внутренние и наружные модели, но всегда проще и быстрее работать с наружными моделями. Если возникает срочная необходимость отсоединить провода в связи с изменением электропроводки, необходимо удалить штукатурку, а затем произвести ремонт для доступа к встроенному коллектору.

Внешняя модель всегда видна: просто открутите крышку и действуйте по мере необходимости.

Если это трехжильный кабель – а они наиболее распространены в наши дни – заземление вкручивается в распределитель так же, как и нейтраль. Если проводка старая, но надежная, нет смысла ее менять и следует использовать соединение, показанное на схеме.

Провода могут быть соединены несколькими способами. Скручивание является наиболее распространенным, за ним следует изоляция и использование зажимов.

Пайка используется редко. Если вы привыкли использовать зажимы, можно рассмотреть вариант предварительно собранной клеммной коробки.

Шаг №3 – установка осветительных приборов

Способ установки люстры с двумя лампами или двумя отдельными светильниками зависит от многих факторов:

• модель осветительного прибора;
• готовность проводки;
• Основа для установки.

Легче всего менять светильник, когда проводка уже проложена, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжную, пластиковую или гипсокартонную), для монтажа люстры необходимо установить дополнительные соединители или распорки.

Когда два фазных провода подведены от двойного выключателя к люстре, они подключаются по очереди, каждый к своей лампе. Из распределительного щита также выходят два нейтральных провода, которые также подводятся к разным лампочкам.

Если обе лампочки подключены к одному проводу, они будут включаться/выключаться одновременно, и нет смысла в двойном выключателе.

При установке двух отдельных светильников в разных комнатах принцип подключения остается тем же, меняется только способ прокладки проводов от распределительного щита – провода прокладываются в разных направлениях. Обычно номера расположены рядом друг с другом. Лучше всего установить коробку над выключателем, примерно в 15-20 см от потолка.

Шаг №4 – установка выключателя

Установка и подключение выключателя не представляет никаких трудностей. Он устанавливается в розетку или непосредственно в стену, закрепляясь с помощью клипс или винтов. На рисунке показано, как именно подключены провода.

Если в люстре более двух ламп, что встречается гораздо чаще, подключение производится группами. Все лампы делятся на две равные или неравные группы, и тогда провод от контакта L1 идет к одной, а провод от контакта L2 – к другой.

Условное деление на группы производится в зависимости от желаемой степени освещенности помещения. Если требуется два режима интенсивности, слабый и яркий, первую лампу можно подключить к одному светильнику, а вторую – к другим. Чтобы достичь максимального уровня яркости, просто нажмите обе кнопки.

Общие рекомендации и полезные советы

Есть несколько важных моментов, о которых не следует забывать. Они касаются как монтажных работ, так и выбора оборудования.

Соблюдение простых правил сделает систему более безопасной и надежной, что справедливо и для замкнутого контура.

Как правильно установить и подключить двухконтурный выключатель

Двухкнопочный выключатель – это широко используемое в быту электрическое устройство. Предметом данного обзора является его конструкция, применение и порядок установки. Ознакомившись с предложенными материалами, домашний мастер сможет самостоятельно выполнить все подготовительные работы и подключить двойной выключатель на 2 лампочки.

Конструкция двухкнопочного устройства

В соответствии со своим названием, двухкнопочное устройство спереди выглядит как электроприбор: две пластиковые кнопки заключены в декоративную рамку. Если снять пластиковые детали, можно увидеть две подвижные панели, которые приводят в действие контакты.

При дальнейшей разборке устройства можно увидеть контактную группу и ее наглядную электрическую схему.

Электрическая схема близнеца состоит из двух выключателей. Их входы объединяются и выводятся на общую клемму.

Эти клеммы видны на задней панели устройства:

• общий (часто обозначается буквой L, так же, как во многих случаях обозначается провод, подключенный к этой клемме);
• две выходные клеммы (L1 и L2), которые эквивалентны и управляются разными клавишами.

Некоторые устройства оснащены световым контуром. В его основе лежит светодиодная или неоновая лампа.

В большинстве случаев цепь освещения расположена только на одной паре контактов. Это следует учитывать, например, при поиске причины мигания светодиодов.

Схемы подключения

Существует три основных способа использования двухконтактного переключателя

• Переключение двух разных систем освещения в разных помещениях или зонах;
• Переключение двух различных систем освещения в одном помещении;
• Управление лампами или группами ламп в многосветных люстрах.

В принципе, схема подключения двухконтактного выключателя в обоих случаях будет одинаковой, но проводка будет разной.

В первых двух случаях к каждой лампе подводится медный кабель с проводниками:

• фаза (L), показана красным цветом;
• нейтральный (N) – синий
• защитный (PE) – желто-зеленый.

Важно! Если в системе освещения TN-S или TN-C-S используются лампы накаливания, провод PE на стороне потребителя не подключается (его некуда подключать), но его необходимо проложить. В случае замены светильников в будущем.

Также необходим трехжильный кабель от распределительного щита к коробке, а также трехжильный кабель для подключения двухкнопочного блока.

Для одной лампы с двумя группами ламп требуется следующая медная проводка:

• Трехпроводниковый кабель от распределительного щита до распределительной коробки (двухпроводниковый кабель, если нет заземляющего провода);
• Четырехжильный кабель от распределительной коробки до лампы (трехжильный в системе TN-C);
• Трехпроводниковый кабель от распределительной коробки до выключателя (независимо от защитного заземления).

Рекомендуется использовать кабели с цветными или пронумерованными жилами. Для подключения выключателя рекомендуется использовать провод без желто-зеленой изолированной жилы, чтобы в дальнейшем не вводить в заблуждение специалистов по обслуживанию.

Инструкции по установке

Установка выключателя в системе освещения состоит из нескольких этапов. Каждый этап должен быть рассмотрен подробно.

Выбор и установка автоматического выключателя

Каждая осветительная сеть, независимо от конструкции распределительного устройства и количества ключей, должна быть подключена к распределительному устройству через автоматический выключатель. Он действует как многоразовый предохранитель – отключает защищаемую часть (проводники и нагрузку) в случае перегрузки или короткого замыкания. Вопрос выбора номинала выключателя выходит за рамки данного исследования, поэтому стоит лишь упомянуть, что для сети, состоящей из медных проводников, защитное устройство должно быть:

• с номинальным током 10 A;
• с характеристиками B или C (первые имеют большую чувствительность и меньшее время срабатывания при перегрузке).

В этом случае он сможет выдерживать нагрузку до 2200 Вт, что достаточно для питания любой разумной осветительной сети (особенно с учетом общего перехода на светодиоды). Если позволяет нагрузка, можно установить автоматический выключатель на 6 ампер. В этом случае нам гарантирована избирательность – короткое замыкание на одной исходящей линии отключит только свое устройство, а не общее (групповое), а остальные исправные линии останутся работоспособными. Однако нагрузка на фидер не должна превышать 1200 Вт.

Если корпус нестандартный и используется кабель увеличенного сечения, номинальный ток автомата можно выбрать из таблицы.

Сечение кабеля, кв.мм	Диапазон применения	Номинальный ток автоматического выключателя, A
1,5	Освещение, цепи приборов	6 или 10
2,0	Розетки, выделенная линия для сильноточных потребителей до 3500 кВт	16
4	Одиночные электроприборы большой мощности (стиральные машины, духовые шкафы и т.д.)	25
6	Электрические плиты, электрические котлы	32
10	Вводы в квартиры и дома	40

После выбора и покупки автоматического выключателя его необходимо установить в распределительном щите. В настоящее время все другие виды монтажа вытеснены монтажом электрических устройств на стандартную DIN-рейку.

Этот способ является наиболее удобным и быстрым. Устройство крепится на DIN-рейку одним движением.

После установки устройства или группы устройств с обеих сторон вставляются зажимы. Они препятствуют перемещению устройств по рельсу.

Выключатель подключается в разрыв между фазными проводами. Обычно подающий конец соединяется сверху, а отводящий – снизу. Если сделать наоборот, то все будет работать – соленоид и тепловые триггеры устройства защиты не обращают внимания на то, в какую сторону течет ток. Но позже разобраться в установке будет сложнее.

Важно! Не прерывайте нулевой провод с помощью предохранителя, автоматического выключателя или другого коммутационного устройства!

Выбор типа проводки

Теперь нам нужно решить, будет ли это открытая или закрытая система. Главный аргумент в пользу закрытой проводки – эстетика. Кроме того, скрывать проводку в стене необходимо по соображениям безопасности:

• минимальный риск повреждения;
• в случае короткого замыкания нет риска пожара – провода сгорят внутри стены;
• такая проводка не помешает дальнейшему косметическому ремонту.

Основным недостатком является трудоемкое сверление стены и необходимость наличия специальных инструментов и навыков для этого и последующей герметизации. К другим недостаткам относится сложность

• Трудность обнаружения неисправности при ее возникновении;
• Трудоемкий и сложный в ремонте;
• Сложность диагностики состояния изоляции при ее естественном старении и протечках (важно при использовании светодиодного освещения).

Все недостатки скрытой проводки являются преимуществами открытой проводки, и наоборот. К преимуществам открытой проводки относятся:

• простота подключения;
• Легко диагностируется и при необходимости просто ремонтируется.

К недостаткам относятся:

• Повышенная вероятность механических повреждений;
• Повышенный риск возникновения пожара (особенно в деревянных домах);
• Проблемы с последующей оклейкой обоями, покраской стен и т.д.

И самое главное, провода находятся на виду, что не добавляет эстетики помещению.

Вариант выбирается после сравнения всех плюсов и минусов на месте..

Препараты

Подготовка к планировке системы освещения начинается с определения расположения выключателей, распределительных коробок, светильников. Затем прокладываются кабели. Дальнейшая работа зависит от выбранного типа прокладки кабеля.

Предварительная установка стен происходит до того, как стены будут готовы. Из проектируемых линий делаются каналы для прокладки кабелей – шлейфы. Удобнее всего делать их с помощью специального инструмента – корешка. Рельсы, изготовленные с помощью болтореза или штамповочного станка, также неплохи. В крайнем случае, можно использовать молоток и зубило.

Важно! Не допускается делать горизонтальные проходы в несущих конструкциях здания! Другие ограничения указаны в СНиП 3.05.08-85.

Далее необходимо сделать вырезы под розетки и коробки для пайки проводов – это делается с помощью специальной дрели.

При установке пластиковых коробов в гипсокартонную перегородку необходимо использовать специально изготовленные короба.

Открытая проводка может быть выполнена после завершения работ.. Для прокладки кабеля используются пластиковые лотки или стойки (если проводка ретроспективная). Площадки должны быть закреплены, чтобы можно было установить выключатели и коробки.

Фильм: Горизонтальная установка розеточной ленты.

Установка светильников

Светильников много, и их крепление к потолкам и стенам зависит от их конструкции и дизайна плоскости, на которой они установлены. Обратитесь к инструкции светильника и следуйте ей для правильной установки.

Рекомендуется выполнить подключение до установки ламп (они будут мешать и есть риск повреждения). Если светильник рассчитан на использование только ламп накаливания, нет необходимости использовать разделение фаз. В других случаях (светодиодное освещение, энергосберегающие лампы) следуйте процедуре подключения:

• Подключите фазный провод к клемме L;
• Нейтральный провод должен быть подключен к клемме N;
• Защитный проводник должен быть подключен к клемме PE (часто обозначается символом заземления).

Несоблюдение фаз может привести к неисправности освещения.

Двойная установка

Перед установкой частично демонтируйте двухкнопочный модуль, сняв клавиши и декоративную пластиковую рамку. Затем подключите провода в соответствии с выбранными цветами. Рекомендуется подключать красный провод (если он есть в кабеле) к общей клемме, которая подключена к фазному проводу входящего кабеля в распределительной коробке, так меньше шансов перепутать клеммы. К выходным клеммам можно подключить любой цвет. Если вам удобнее управлять конкретной лампой с помощью конкретной кнопки, провода можно легко переключить во время работы.

После подключения установите выключатель в розетку, снимите клеммы и закрепите металлическую панель с помощью саморезов.

Создание соединений в коробке

Кабели, вставленные в клеммную коробку, должны быть обрезаны:

• укоротите кабели до разумной длины (чтобы коробку можно было закрыть после установки) – это делается с помощью кусачек;
• Снимите верхнюю крышку – пригодится нож;
• Зачистите жилы от изоляции на 1-1,5 см с помощью кусачек или специального инструмента для зачистки.

Затем соедините жилы в соответствии с чертежом:

• Проводники PE и N проходят через коробку и просто сгруппированы вместе;
• Фазный провод из блока предохранителей подключается к фазному проводу, идущему к клемме главного выключателя;
• Клеммы выключателя подключаются к силовым проводам кабеля, выходящего из устройства, как показано на рисунке.

Удобно выполнять соединения с помощью клеммных зажимов. Однако для обеспечения надежности лучше использовать винтовые клеммы, хотя в этом случае монтаж несколько усложняется. Провода можно скрутить вместе и спаять, но после этого они должны быть изолированы.

Завершение монтажных работ

Для завершения монтажных работ полностью заполните желоба для открытых кабелей и закройте кабельные лотки для открытых кабелей. Накройте клеммные коробки стандартными пластиковыми крышками для всех типов монтажа. Пластиковые рамки и скользящие клавиши, которые были сняты перед установкой выключателя, теперь можно установить на место и протестировать систему освещения.

Видеоустройство: Схема подключения двухходового выключателя для двух лампочек.

Проверьте функции освещения

Правильность подключения двойного выключателя освещения можно проверить, протестировав установку с помощью мультиметра или проверив проводку по цвету проводов. Если осветительная установка еще не подключена к автоматическому выключателю, можно имитировать работу цепи с помощью батареи.

Для этого подключите батарею (желательно 9 вольт) к входу схемы, а мультиметр в режиме вольтметра – к клеммам лампы (можно также использовать контрольную лампу, которая гарантированно светится при напряжении 9 вольт). Включив и выключив соответствующую кнопку в распределительном устройстве, вы можете проверить, что светильник находится под напряжением. Контролируя полярность входящего постоянного напряжения, можно легко определить правильную фазу. Преимущество этого метода заключается в том, что если при установке будут допущены ошибки, батарея не будет подавать ток, достаточный для перегрева или повреждения компонентов схемы.

Правила охраны труда и техники безопасности при работе с электроустановками

Для обеспечения безопасности при работе с электроустановками работы следует проводить при отключенном питании. Поэтому систему освещения следует подключать к автоматическому выключателю в крайнем случае.

Распределительное устройство считается рабочей электроустановкой, поэтому при работе в распределительном устройстве необходимо выполнять ряд технических операций:

• Отключите групповой (главный) автоматический выключатель;
• Временно подключите силовую шину автоматических выключателей с помощью заземляющего проводника (при наличии);
• Проверьте, отключена ли шина питания от напряжения.

Все работы должны выполняться в диэлектрических перчатках и изолированными ручными инструментами. Правила техники безопасности также требуют использования диэлектрических ковриков.

Простое для понимания пошаговое видео: Подключение выключателя во время ремонта.

Преодоление распространенных ошибок

Если провода подключены аккуратно, особенно те, которые имеют цветовую маркировку, вероятность ошибки минимальна. Однако, если провода не промаркированы или монтаж производился в спешке (при сжатых сроках сдачи квартиры), возможно, что фазный провод подключен не к общей клемме двойного выключателя, а к одной из выходных клемм. Внешне это проявляется следующим образом:

• При нажатии одной клавиши включается и выключается одна лампочка обычным способом;
• при нажатии второй кнопки вторая лампа не загорается;
• после нажатия двух клавиш загораются оба индикатора.

Если вы обнаружили такое поведение системы освещения, проверьте фазу с помощью индикаторной отвертки и переложите провода.

В общем, организация системы освещения с помощью домашнего выключателя с двумя кнопками – задача непростая, но при вдумчивом подходе и средних навыках выполнимая. Вы можете сделать все сами с нуля. Самое главное, что каждое действие должно быть осознанным.

Как правильно подключить двухсторонний выключатель и избежать ошибок.

Прежде чем купить и установить двухсторонний выключатель, необходимо решить, для чего он вам нужен. Он предназначен для управления двумя цепями освещения из одной точки.

Его не следует путать с кулисным переключателем, у которого другая роль. Они различаются по количеству контактов. Поэтому, делая выбор, смотрите на заднюю часть выключателя, а не на переднюю.

Двухсторонний проходной выключатель света

Выключатель света с двумя кнопками

Например, если в вашей люстре 2 или более лампочек, вы можете использовать двухсторонний выключатель, чтобы при нажатии на одну кнопку включалась только половина лампочек, а при нажатии на другую – все остальные.

Вы также можете использовать его для управления двумя различными источниками света в разных местах, например Двухпозиционный переключатель отличается от своего однопозиционного аналога не только количеством переключателей, но и количеством контактов.

Двухпозиционный переключатель отличается от своего однопозиционного аналога не только количеством переключателей, но, прежде всего, количеством контактов. Их всего три. Один общий и два исходящих. Через них фаза разделяется и затем возвращается в распределительную коробку или идет непосредственно к светильникам по отдельным проводам.

Обратите внимание, что для установки двойного выключателя освещения необходим как минимум трехжильный кабель, даже если в электрической системе квартиры отсутствует защитный проводник PE.

Нет ничего сложного в электрической схеме и в фактической установке, сборке и подключении проводов к контактам выключателя. Первый шаг – демонтаж выключателя. Для этого необходимо извлечь сами ключи. Если вы не можете сделать это вручную, просто потянув их вместе, используйте обычную отвертку, чтобы поддеть ключи сбоку.

Также имеется изолирующая декоративная рамка, которую можно приклеить или защелкнуть. Удалите эту раму.

В результате остается только сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача – подвести напряжение от фазного провода к общему контакту. Затем эта фаза будет переключена на одну или другую цепь освещения, когда оба ключа будут закрыты.

Чтобы найти центральный контакт, необходимо посмотреть на маркировку, так как он не всегда может быть расположен точно справа и по центру.

Что делать, если вам непонятна разметка или если она стерта и закрашена? Затем используйте тестер с батарейным питанием и контактной отверткой.
Вставьте любой металлический предмет (гвоздь, шуруп) в предполагаемый общий контакт. Обхватите его пальцами и коснитесь отверткой двух других контактов.

При поочередном нажатии на кнопки, т.е. включите одну – проверьте, затем выключите первую и включите вторую – проверьте, диод отвертки должен загораться каждый раз. Если это не так, то это не обычный контакт.

Разобравшись с контактной частью выключателя, возьмите трехжильный кабель ВВГнг 3*1,5. Желательно, чтобы цвета проводов кабеля соответствовали цветной маркировке по ГОСТу. Вы можете определить по цветам, какой провод должен быть фазным, а какой – нулевым, прочитав статью “Как различать провода по цветам”.

Используйте фазный провод серого цвета, выходящий из распределителя, для подключения общего контакта. Отрежьте конец сердечника, вставьте его между контактными пластинами и затяните винт отверткой.

Затем подключите два других провода в кабеле к выходящим штекерам.

На этом проводка непосредственно к самому двухстороннему выключателю завершена. Вставьте корпус в монтажную коробку и затяните крепежные винты.

Затем затяните два распорных винта, которые помогут монтажной вилке как можно плотнее прилегать к стенкам коробки и прочно удерживать корпус выключателя в коробке. Затем все декоративные рамки и сами ключи можно вернуть на место.

В распределительную коробку можно поместить следующие кабели:
