Схема приточной вентиляции с подогревом воздуха

Электрический нагреватель для круглых воздуховодов, полностью рабочий, т.е. оснащенный всеми необходимыми датчиками и защитой от перегрева.

Содержание

Когда используется приточная вентиляция с воздушным отоплением?

Приточная вентиляция характеризуется тем, что в отличие от большинства систем кондиционирования воздуха она забирает воздух извне. В результате воздух не только охлаждается или нагревается, но и обогащается кислородом. Воздухозаборники с подогревом используются в помещениях, где постоянно требуется чистый, теплый воздух.

Они идеально подходят для квартир, частных домов и заводов. Специальная конструкция не позволяет отработанному воздуху смешиваться со свежим, нагретым воздухом. Это одновременно и система очистки воздуха, и система подогрева воздуха. Приточные установки с подогревом чаще всего устанавливаются в квартирах и частных домах с пластиковыми окнами, так как естественная вентиляция с ними невозможна.

Типы систем

Существует несколько типов систем приточной вентиляции с подогревом. Это может быть центральная система вентиляции, которая обогревает большое производство или офисное здание, а может быть индивидуальная, например, в квартире или частном доме.

Кроме того, все системы вентиляции с подогревом делятся на следующие типы:

С рекуперацией. По сути, это система теплообмена, в которой входящие массы контактируют с выходящими и обмениваются теплом. Она подходит только для регионов с не очень холодными зимами. Эти системы являются пассивными системами вентиляции. Их лучше всего размещать рядом с отопительными кранами.
Водяные. Этот тип воздухозаборника с подогревом работает от котла или батареи центрального отопления. Его главное преимущество – экономия энергии. Особой популярностью у потребителей пользуются воздухозаборники с подогревом воды.
Электрические. Требует значительного количества электроэнергии. Принцип действия – простой электрический нагреватель, который нагревает воздух своим непрерывным движением.

Прежде чем остановить свой выбор на конкретной модели, стоит сесть и подсчитать, сколько электроэнергии требуется для обогрева квартиры или частного дома.

Воздухозаборники также могут различаться по способу подачи воздуха в помещение. Существуют естественные воздухозаборники и принудительные, в которых воздух всасывается с помощью вентиляторов. Типы вентиляции также различаются по типу управления. Это могут быть ручные или автоматические модели, управляемые с помощью пульта дистанционного управления или специального приложения на телефоне.

Рекомендуем прочесть: Вентиляционные устройства для систем вентиляции зданий

Конструкция приточной установки с функцией обогрева

С технической точки зрения конструкция вентиляционной установки не является высокотехнологичным устройством. Правда, последние разработки в этой области, направленные на обеспечение воздухозаборным оборудованием специализированных областей народного хозяйства, достигли больших успехов.

Промышленные объекты оснащаются в соответствии с новейшими технологиями:

контроллеры;
контроллеры оборотов двигателя;
системы датчиков контроля и анализа;
эффективные фильтры и рекуператоры;
Вентиляционные установки для нагрева (охлаждения) воздуха;
механизмы перекрытия воздуховодов.

В результате наружный воздух очищается до действительно высокого уровня, способствуя созданию благоприятной атмосферы в помещении.

Можно ли сделать нечто подобное в частном доме?

Высокотехнологичная промышленная приточно-вытяжная система с полной автоматизацией, способная стабильно работать при периодической сервисной поддержке

Для отдельно стоящего дома на одну семью такая система очистки воздуха, вероятно, вполне осуществима.

Однако для городского жилища это сложная задача. Сложность задачи для городского жителя обусловлена различными нюансами, как техническими, так и экономическими.

Особенности конструкции "воздухозаборника" с подогревом

Для того чтобы лучше понять сложность задачи, рассмотрим классическую конструкцию приточной установки с дополнительными функциями обработки уличного воздуха.

Прежде всего, необходимо учитывать чисто монтажный фактор. Ведь вентиляционная система – это довольно крупный агрегат, занимающий часть площади помещения.

Как можно интегрировать приточную установку в жилое помещение?

Очевидно, что для отдельно стоящего дома варианты с подогревом приточного воздуха предлагают больше возможностей для реализации своими руками.

Городская жизнь резко ограничивает возможности установки или позволяет ее осуществить, но с нарушением общего дизайна интерьера. Не каждый городской житель доволен таким подходом.

Только в недавно построенных городских квартирах допустима установка системы подачи нагретого воздуха непосредственно под потолком с последующей установкой декоративного нижнего потолочного покрытия.

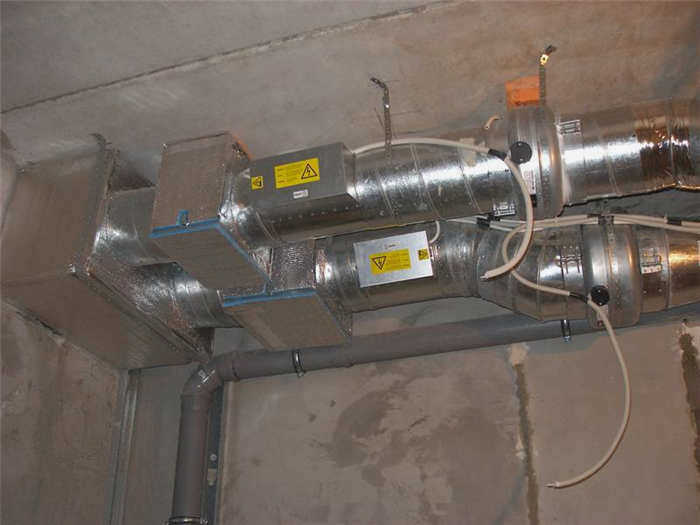

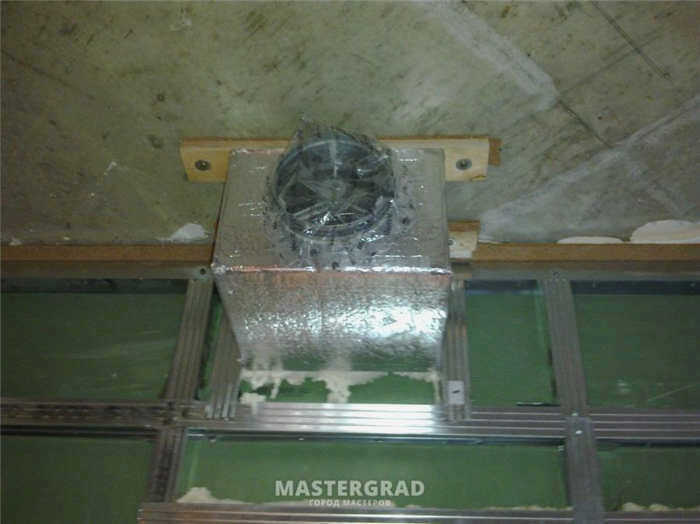

Варианты установки оборудования описаны ниже. Например, в случае городских квартир логичным выбором является система, скрытая под подвесным потолком. Тем более, если предполагается обеспечить подачу тепла во все имеющиеся в квартире помещения.

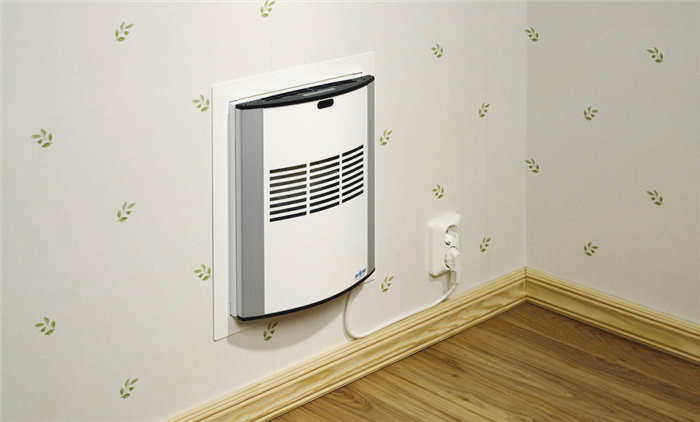

Есть, конечно, самые простые варианты, в которых воздух подается с функцией нагрева непосредственно в стену здания. Однако такой подход может подойти для небольших помещений в загородном доме, но не для городской жизни, если речь идет о действительно качественном приточном воздухе.

Способы нагрева вентиляционного воздуха

Наружный воздух можно нагревать различными способами:

С помощью рекуператора;
Путем установки специального нагревателя или теплообменника;
Используя принцип рециркуляции.

Эти системы нагрева наружного воздуха в приточной вентиляции являются наиболее популярными среди пользователей. Рассмотрим их более подробно.

Достаточно эффективный механизм снижения теплопотерь рекуперация тепла Рекуперация тепла в системах вентиляции. Рекуператор – это теплообменник, в котором холодный наружный воздух нагревается за счет тепла, уносимого ранее нагретыми в жилище воздушными массами, которые удаляются самой системой вентиляции. Однако существенным недостатком конструкции рекуператора является его высокая стоимость, которая не всегда быстро окупается за счет минимальных эксплуатационных расходов приточной системы.

Нагревательный элементв цепи приточного воздуха является не менее надежным и эффективным способом нагрева холодного наружного воздуха. Таким образом, потоки нагреваются в вентиляционном канале, проходят через теплообменник и поступают в жилище при требуемой температуре.

Такие системы вентиляции с подогревом приточного воздуха с улицы часто оснащаются термостатом, позволяющим самостоятельно регулировать температуру поступающего в жилище воздуха

Приточная вентиляция с нагревательным элементом обычно дешевле в установке, но нагрев самого воздуха требует больше энергии, чем процесс теплообмена при рециркуляции.

Рециркуляция воздуха очень похожа на рекуперацию воздуха, при которой отработанное тепло используется для нагрева воздушной массы. Однако если при рекуперации воздушные потоки не смешиваются, то при рециркуляции происходит объединение вентиляционного воздуха со свежим наружным воздухом, что повышает температуру последнего.

Проектирование и эксплуатация приточной вентиляции

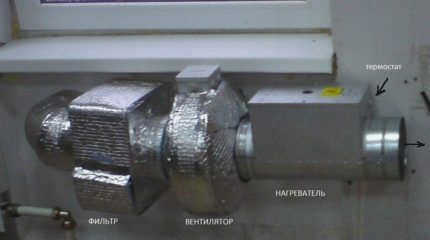

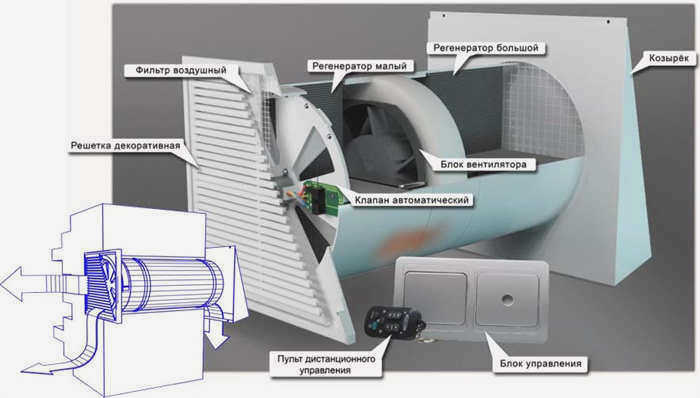

Конструкция приточной вентиляции с массовым обогревом состоит из нескольких ключевых элементов:

На входе в систему установлена воздухозаборная решетка, которая выполняет декоративную и барьерную функцию, предотвращая попадание в систему крупных частиц грязи, насекомых и пыли.
Обратный клапан регулирует количество воздушного потока, при необходимости ограничивая его.
Фильтры очищают воздушную массу.
Нагреватель, рекуператор или рециркулятор нагревает воздух.
Вентилятор направляет воздушный поток, создавая необходимый уровень тяги, после чего воздух выбрасывается в жилое помещение.

В дополнение к этим компонентам система может быть оснащена диффузорами для распределения воздуха, заслонками и вентиляторами.

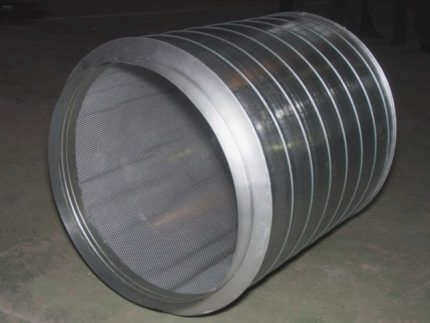

Шумоглушитель в системе вентиляции чаще всего служит для гашения шума, создаваемого самим вентилятором. Для снижения шума с улицы в квартиру следует использовать дополнительные звукоизоляционные материалы.

Теплоизоляция также является важной частью конструкции для того, чтобы сама система и стена с отверстиями для входа и выхода воздуха не замерзли.

В следующей статье мы более подробно рассмотрим конструкцию и принцип работы приточной вентиляции.

Опыт эксплуатации

Наблюдения за потреблением электроэнергии:

Ноябрь 2012 – 613 кВтч (теплый месяц)
декабрь 2012 – 1208 кВтч
Январь 2013 – 1128 кВтч (не полный месяц – мы уезжали на новый год).

Что касается потребления воздуха – все время держится на минимуме, примерно 150-200 м 3 /ч на всю квартиру. В целом результат удовлетворительный.

Шума от решеток нет – то есть никакого.

Я даже приклеил к решеткам новогодний дождик на радость коту.

Это была жаркая неделя в мае 2013 года, и я активно использовал кондиционер в режиме охлаждения.

В режиме притока расход воздуха составляет около 300 м3/ч (примерно 100 м3/ч на комнату). Скорость на выходе из решеток – 1,2м/с.
При включении канального кондиционера на максимальную скорость – расход воздуха составляет 600м3 /ч, из которых 300м3 /ч из приточной установки и около 300м3 /ч – рециркуляция. Скорость на выходе из решеток составляет примерно 3 м/с.

Субъективные наблюдения во время работы кондиционера:

Температура на выходе из решеток составляет около 11 °C.
Быстро охладить квартиру этим кондиционером не получится (холод около 3,5 кВт). Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице +28).
Основной комфорт, на мой взгляд, достигается не понижением температуры (не более 2-3 градусов), а снижением влажности.
Шум от воздухозаборных решеток не мешает даже ночью. Решетки прекрасно регулируют поток воздуха, причем это можно сделать так, чтобы он не был направлен на детские кровати.
При скорости выхода 2-3 м/с холодный воздух проходит под потолком через всю комнату, и сквозняка нет.

Поскольку забор обратного воздуха находится рядом с кондиционером, под дверью в комнатах образуется значительный поток воздуха. Это незаметно при открытой двери, но ощущается при закрытой двери.
Нет возможности регулировать температуру в отдельных комнатах. В восточной комнате вечером все в порядке, но в западной комнате хотелось бы большего охлаждения.

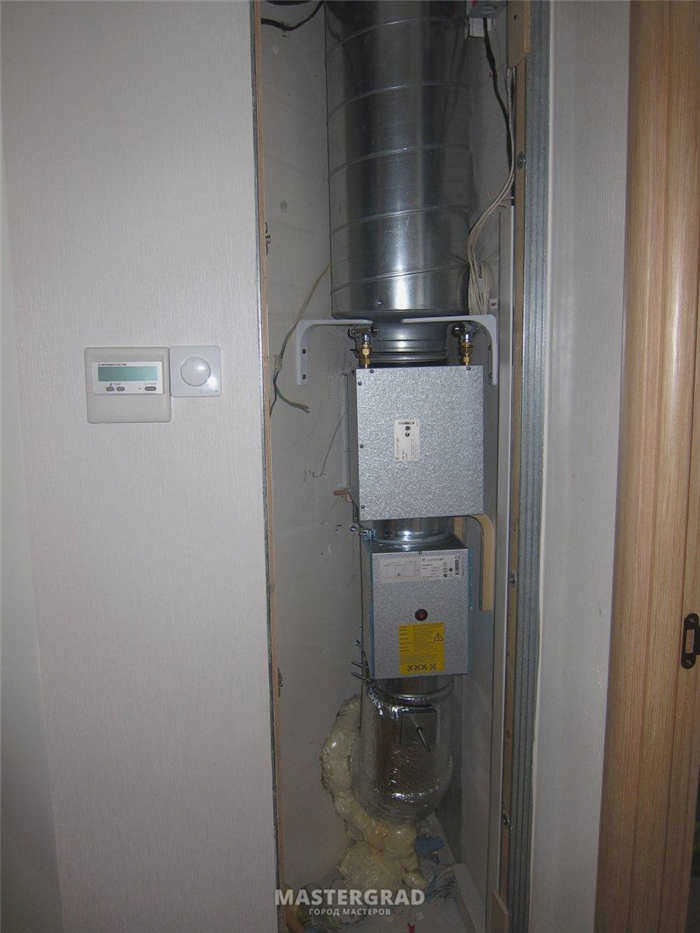

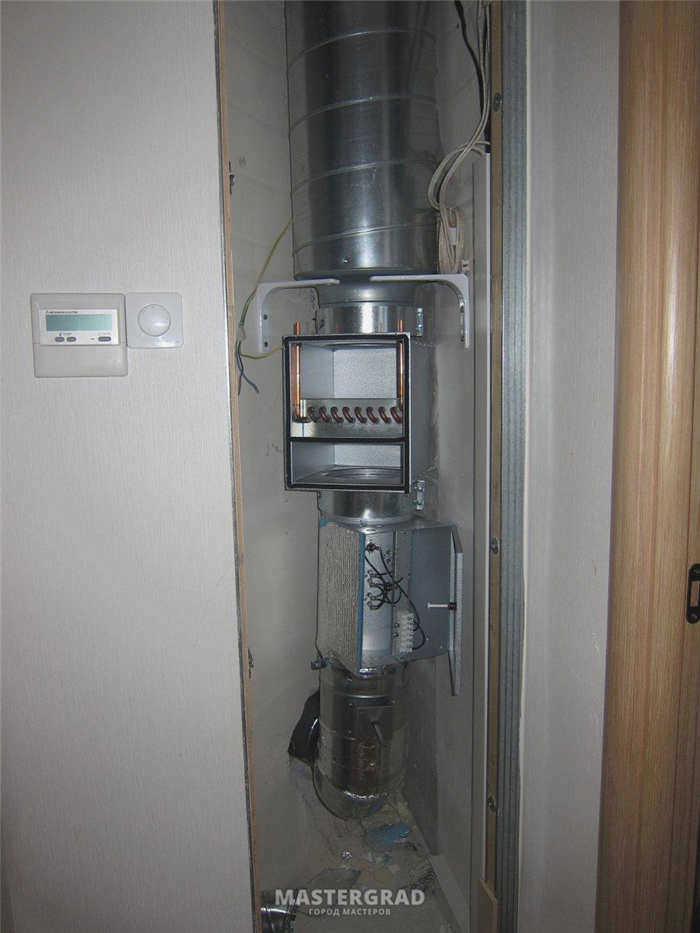

Переход на водяное отопление

2013 год эксплуатации вентиляционной установки вместе с канальным кондиционером подошел к концу.
В общей сложности было использовано 6 700 кВт электроэнергии. Большая ее часть была использована для нагрева воздуха электрическим нагревателем в зимний период.

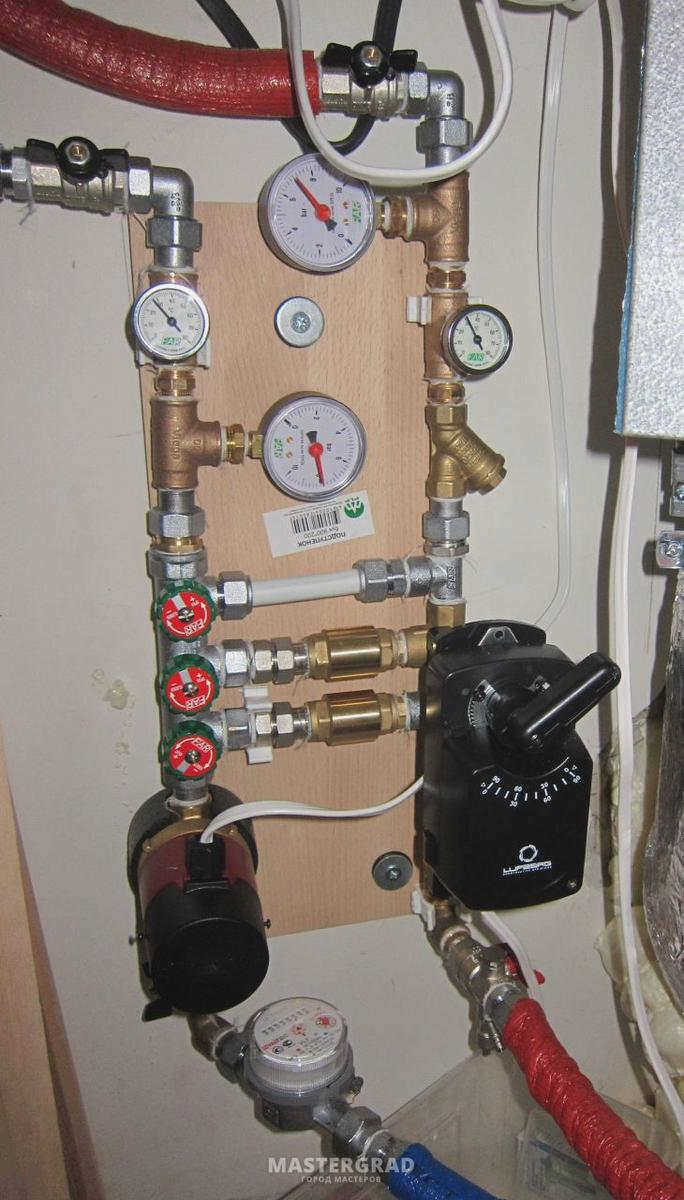

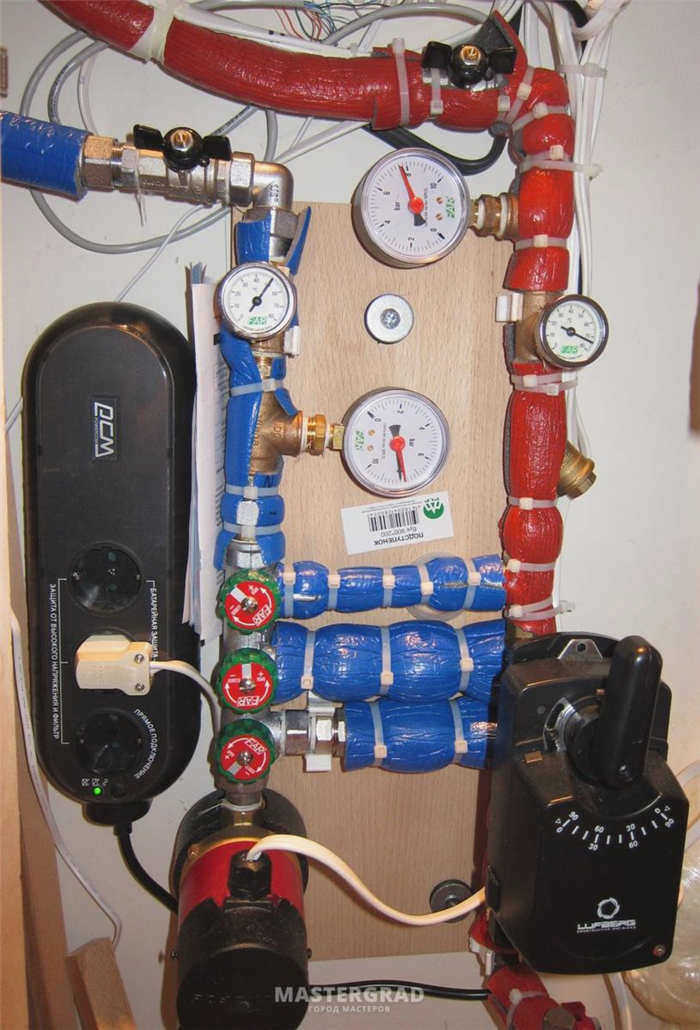

Планируется перейти с электричества на воду. Из чего будет состоять система:

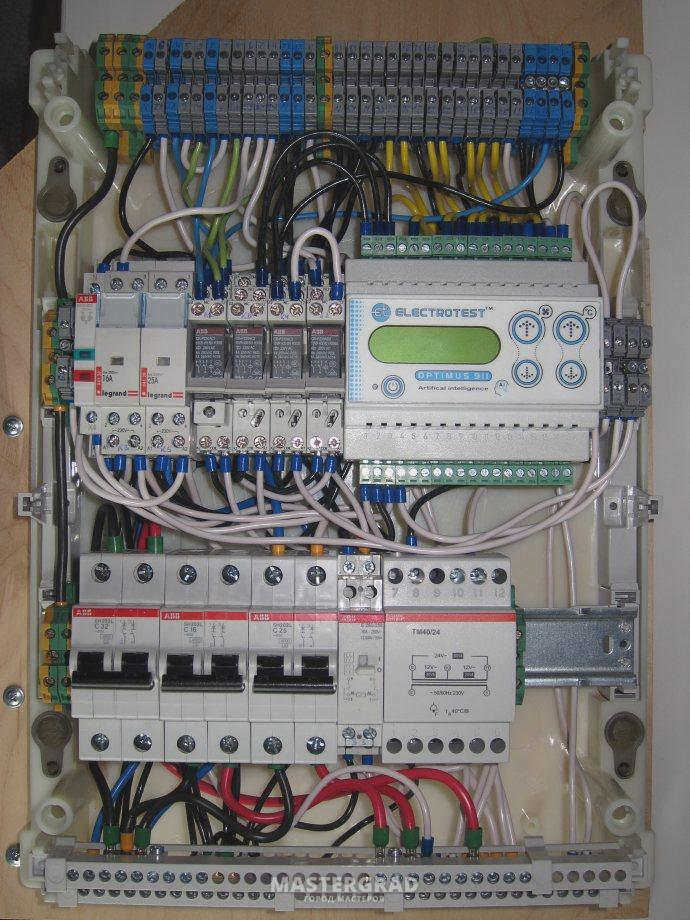

Контроллер автоматизации – OPTIMUS 911 – я выбрал его по нескольким причинам:

Он может управлять моим вентилятором с помощью сигнала 1-10В.
Он может управлять водонагревателем с помощью сигнала 1-10 В и электрическим нагревателем с помощью сигнала ШИМ. Электрический нагреватель подключается, если водонагревателю не хватает мощности.
Он может автоматически снижать скорость вращения вентилятора, когда температура обратной воды опускается ниже заданного значения.
Имеет несколько режимов защиты от замерзания: температура воздуха, температура обратной воды, капиллярный термостат.

Параметры системы отопления:
