Пошаговая инструкция по монтажу электропроводки в гараже охватывает несколько пунктов, каждый из которых касается отдельного вида работ. Все они выполняются в определенном порядке и начинаются с подготовительных шагов.
Как провести проводку в гараже
Надежные гаражи относятся к категории построек, условия эксплуатации которых отличаются от обычных жилых сооружений. Они предназначены не только для хранения, но и для ремонта автомобиля владельца. Поэтому монтаж электропроводки в гаражах организуется и проводится с учетом специфических особенностей этих помещений. Однако основной подход к выполняемым работам и этапы работ остаются неизменными. Чтобы провести электропроводку в гараже, необходимо обратить внимание на следующие обязательные пункты:
- Составление схемы.
- Выбор способа прокладки электропроводки (открытый или закрытый).
- Приобретение аксессуаров (кабели, устройства безопасности и аксессуары для проводки).

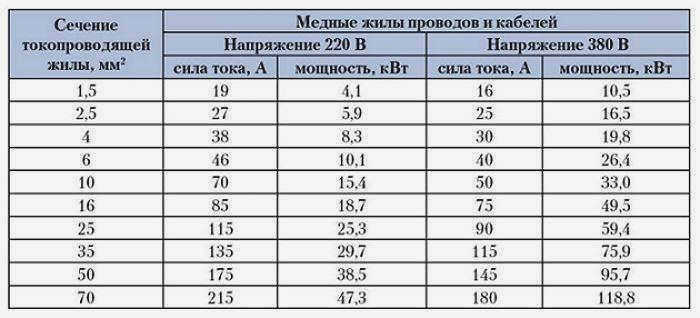

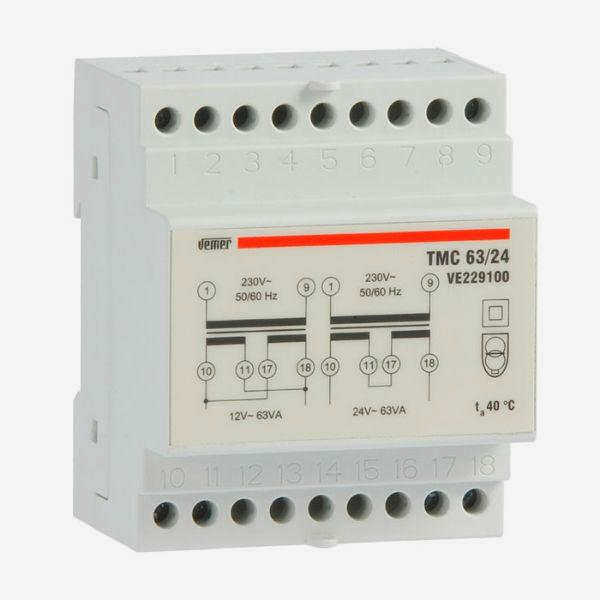

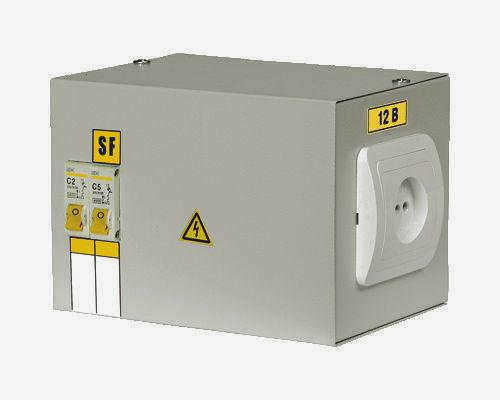

Примечание: Для установки кабельного жгута, необходимого для питания носителя и осветительных приборов в инспекционном канале, потребуется понижающий трансформатор напряжения.
Также потребуется подготовить инструменты и разметить маршруты прокладки кабелей. Заключительный этап работ включает в себя организацию монтажа и тестирование готовой электропроводки.

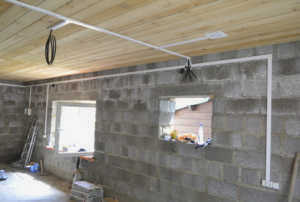

Освещение и внутренний дизайн некоторых гаражей на фото
Разметка схемы
Прежде чем приступить к прокладке электропроводки в гараже, необходимо провести все подготовительные работы, начиная с составления плана и схемы электропроводки.
Количество и мощность необходимых светильников можно определить с помощью нашего онлайн-калькулятора размеров и мощности ламп.

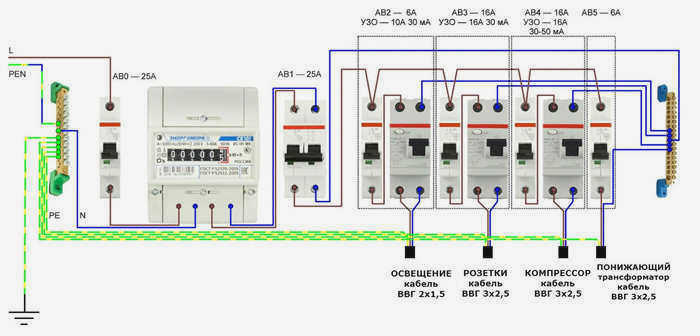

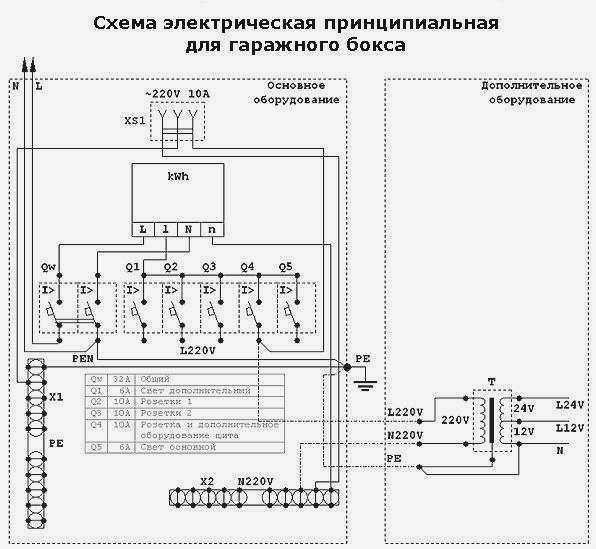

Схема электропроводки гаража со счетчиком и понижающим трансформатором напряженияВсе дальнейшие работы по устройству местной электропроводки выполняются на основе этих схем. При подготовке эскиза в схемы электропроводки гаража включаются следующие обязательные элементы:
- Вводное устройство, представленное мощным выключателем или автоматическим выключателем;
- Счетчик электроэнергии;
- Понижающий трансформатор напряжения;
- Автоматические выключатели и устройства остаточного тока;
- Розетки, выключатели, светильники, а также распределительные коробки и подчиненные розетки (подчиненные розетки предназначены как для розеток, так и для выключателей).
Электропроводка 220 В

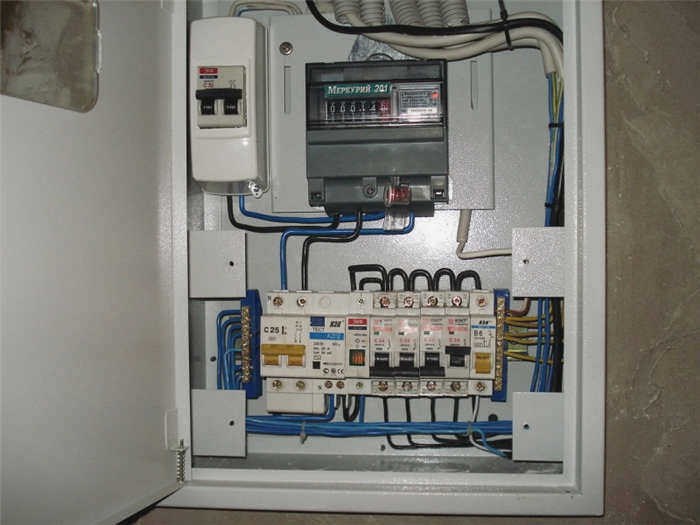

В большинстве гаражей используется однофазная электропроводка 220 вольт. Такая схема предполагает наличие двух или трех силовых кабелей, идущих снаружи к распределительному щиту.
Читайте также:
Открытая электропроводка

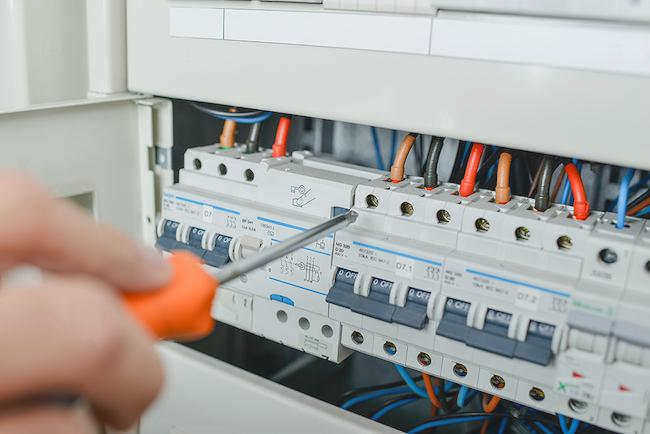

Провода подключаются к двухполюсному автоматическому выключателю на 25 или 32 ампера. Затем фазные и нейтральные провода подключаются к счетчику. От счетчика фазные провода подключаются к автоматическим выключателям, а нейтральные провода подключаются к нейтральной шине. Все клеммы автоматических выключателей и выключателей остаточного тока подключаются к нейтральной шине.
Освещение гаража делится на две основные группы, подключаемые к разным предохранителям. Первая группа относится к общему освещению, а вторая – к освещению подвала и смотровых колодцев. Распределение всех электрических розеток происходит по одному и тому же принципу. Это самый простой, распространенный и самодостаточный способ подключения.
Схема электропроводки 380 В
Нередко владельцы гаражей планируют использовать электрооборудование, рассчитанное на напряжение 380 вольт. В таких случаях схема электропроводки гаража своими руками выполняется четырех- или пятижильным кабелем. Внешнее подключение производится к трехфазному автоматическому выключателю. Далее питание подается на электросчетчик, а затем на автоматический выключатель.
В четырехжильном кабеле три жилы являются фазными и окрашены в желтый, красный и зеленый цвета. Четвертый нулевой провод – синий. Чтобы равномерно распределить нагрузку, однофазные выключатели подключаются отдельно к каждой фазе. В пятипроводном кабеле пятый проводник служит заземлением.
Проводка в гараже своими руками: схемы, подключение и монтаж
Проводка в гараже своими руками: схема, подключение, монтаж
Комплект для плоской проводки: как собрать электрический щиток своими руками
Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы
Проводка в доме своими руками – пошаговая схема электропроводки и электромонтажа
Однофазные автоматические выключатели: как выбрать выключатель, характеристики, таблица мощности
Схема электропроводки

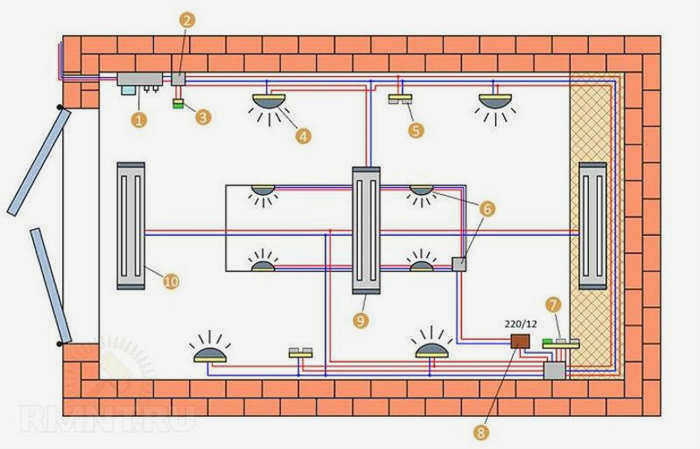

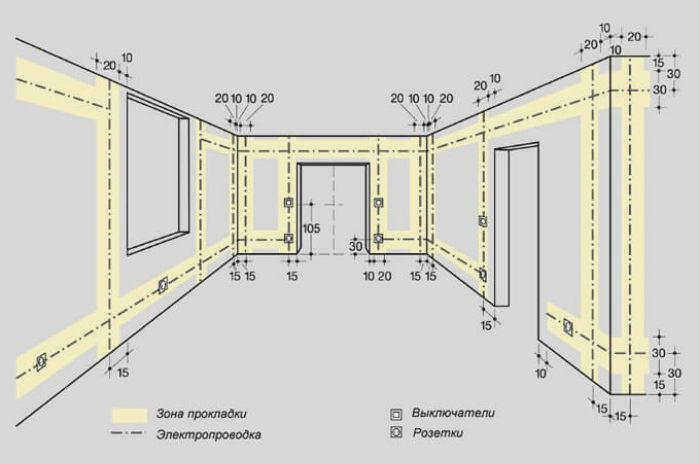

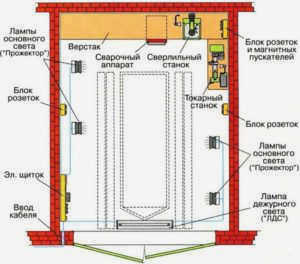

Перед началом работ необходимо составить схему электропроводки гаража. На ней указывается расположение кабелей, проводов, освещения, распределительных коробок, розеток и выключателей.
Основные правила составления схемы электропроводки следующие:
- укажите, где будет расположен распределительный щит и осветительные приборы;
- учитывайте расположение розеток для электроинструментов;
- выключатели должны быть расположены у двери
- распределительный щит должен быть расположен у входа;
- над выключателями должны быть установлены внешние распределительные коробки;
- Если лампочки будут переключаться с помощью одной кнопки, кабель следует проложить к первой лампочке, а затем перекрестно к остальным.

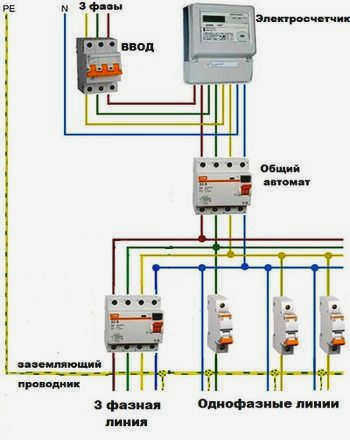

Схема трехфазной системы

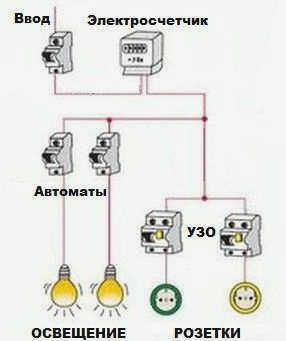

Простейшая схема
Прокладка кабеля

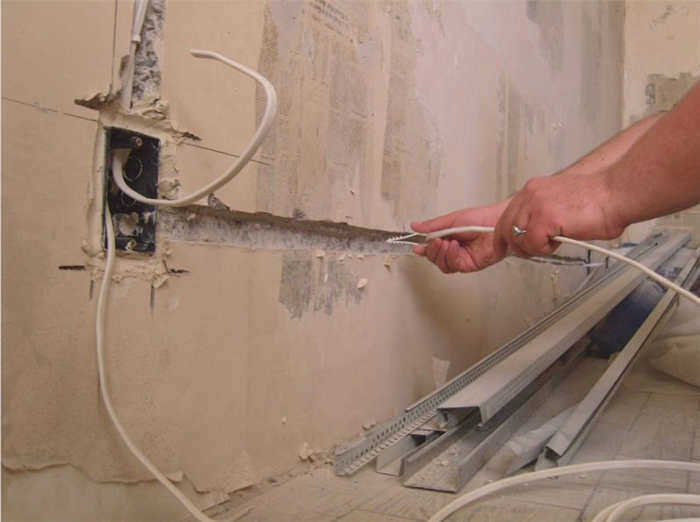

Прокладка кабеля осуществляется после установки распределительного устройства. На этом этапе необходимо решить, где будет проложена проводка – внутри гаража, в стене или снаружи? Если в стене, то после разметки необходимо сделать полость (паз в стене), в которую будут помещены кабели. Максимальная глубина полости – 2 см, толщина зависит от размера кабеля. Эта прокладка выполняется до начала отделочных работ.

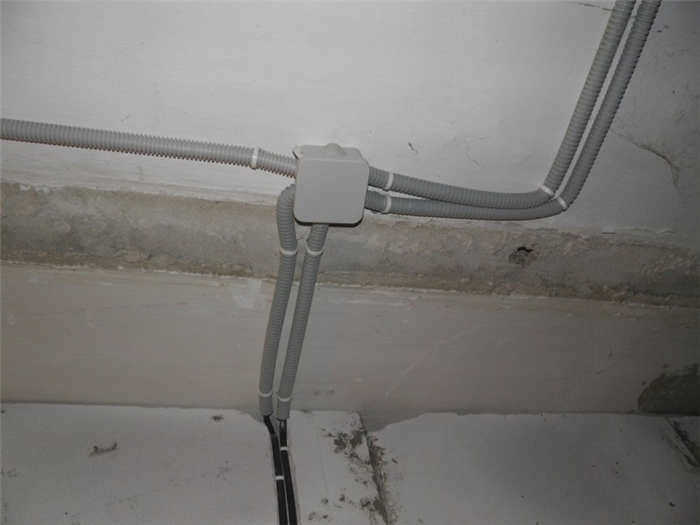

Кабели можно прокладывать в гибких гофрированных рукавах или без гофрированных рукавов. Для крепления можно использовать скобы и другие крепежные элементы, которые фиксируются с помощью молотка, дрели или шуруповерта.
Для фиксации кабеля без рукавов можно использовать алебастр. При горизонтальной установке скобы следует размещать через каждые 0,5-0,6 м, а при вертикальной – через 0,3-0,4 м. Предпочтительно использовать металлические скобы. Между ними и кабелем следует поместить резиновую прокладку.
Посмотрите видео о том, как монтировать жгуты электропроводки и распределительные устройства потребителей.
Проводка в гараже своими руками – пошаговая инструкция
Работа по монтажу проводки и освещения в гараже состоит из нескольких этапов: подготовка стен, протягивание входного кабеля, монтаж внутренней проводки, подключение светильников и розеток.
Индикаторная отвертка для проверки питания на контактах
При работе с электричеством необходимо соблюдать правила безопасности:
- Проводка, протяжка, монтаж и другие работы должны выполняться при отключенном питании. Лучший способ проверить это самостоятельно – тщательно проверить каждый контакт с помощью индикаторной отвертки. Для этого прижмите кончик отвертки к контактам и другим поверхностям, держа указательный палец всегда на контакте на конце рукоятки.
- Когда панель распределительного устройства обесточена, на ней появляется информационный знак: "Не включать! Ведутся работы". Если нет возможности полностью обесточить распределительный щит, надевайте только резиновые перчатки и при подключении вставайте на резиновый коврик.
- Не прикасайтесь к двум контактам одновременно. При работе с трехфазной проводкой необходимо соблюдать особую осторожность. Напряжение между проводами в сети 380 В заметно выше, чем в стандартной сети 220 В. Следует также помнить, что воздействие фазного напряжения, особенно когда ток проходит через сердце, может привести к летальному исходу.
Если вы не уверены, что сможете проявить должную осторожность и концентрацию, прежде чем приступить к работе, не приступайте к монтажу проводки. Лучше вызовите профессионала, который выполнит работу лучше и с минимальным риском для вашего здоровья.
Подготовительные работы
Освещение светодиодной лентой в гараже
Светодиодная лента SMD 5630 и пластиковый уголок
Светодиодные ленты – это современный и энергоэффективный способ освещения площади до 30 м². Особенно в гаражах, где нет необходимости в общем освещении, а только для подсветки рабочих зон.
Для контурного освещения в гаражах предпочтительны ленты SMD 3528 со световым потоком 5 люмен/диод. Для центрального освещения используются ленты SMD 5630 со световым потоком 40 люмен/диод.
Технология установки и подключения светодиодной ленты состоит из следующих этапов:
-
Для гаража площадью до 25-30 м
Светодиодная лента наклеена на уголок и закреплена на балке саморезами
Светодиодное освещение в гараже после подключения на основе светодиодов 5630
Схема подключения лент к источнику питания показана на фото выше. Невозможно использовать последовательное подключение лент. Если планируется установка RGB лент, необходим RGB контроллер.
Монтаж электропроводки в гараже – это очень трудоемкий процесс, требующий достаточных знаний и навыков. Перед началом работ внимательно изучите всю имеющуюся документацию и инструкции по технике безопасности. Если вы не уверены, что задача вам по силам, не выполняйте ее и вызовите профессионального электрика.
