Если задуматься, то все не так уж сложно, и схема подключения 2-ходового выключателя с двух мест проста. Просто есть много проводов…
Как подключить двухходовой выключатель (управление освещением из двух и более точек)
Нынешние цены на электроэнергию заставляют вас задуматься об экономии там, где раньше вы об этом даже не думали. Примером может служить освещение на лестничной клетке. Неважно, в частном доме или в многоэтажном здании, платить все равно придется. В прошлом вы просто включали свет. Сегодня все чаще задумываются о том, чтобы выключить его, но бегать по лестнице вверх-вниз тоже не очень весело. Оказывается, решение есть. Чтобы свет всегда был включен, существуют схемы управления освещением из нескольких мест. Это означает, что один или несколько светильников можно включать и выключать из нескольких точек. Для этого требуются специальные переключатели. Их называют "перекидными" переключателями. Иногда их называют "двойными" или "перекидными" переключателями. Это электрические устройства одного типа. Они отличаются от обычных тем, что имеют большее количество контактов. Как следствие, электрическая схема выключателя сложнее. Тем не менее, ее легко понять.

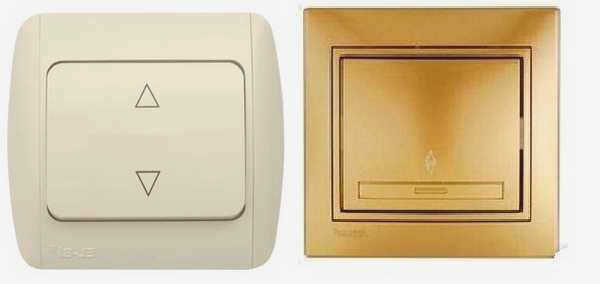

Если речь идет о лицевой стороне, то единственное отличие – едва заметная стрелка вверх и вниз на клавише.

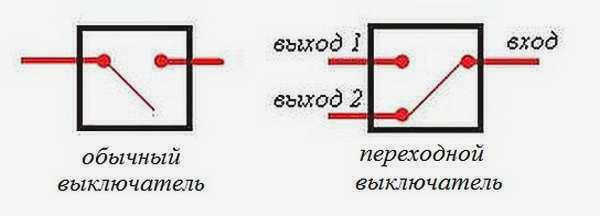

Если речь идет об электрической схеме, то все тоже просто: в обычных выключателях только два контакта, в переходных (также называемых флип-флоп) – три контакта, два из которых общие. В цепи всегда есть два или более таких устройств, и именно через эти общие провода происходит их переключение.
Принцип работы прост. Изменяя положение клавиши, вход подключается к одному из выходов. Другими словами, эти устройства имеют только два рабочих положения:
- вход подключен к выходу 1;
- вход подключен к выходу 2.
Других промежуточных положений нет. Благодаря этому все работает. Поскольку контакт переключается из одного положения в другое, электрики считают, что правильнее называть их "выключателями". Таким образом, проходной выключатель также является этим устройством.
Схема подключения двухстороннего выключателя
Такое расположение удобно в двухэтажном доме на лестничной площадке, в проходной комнате, в длинном коридоре. Его можно использовать и в спальне – для выключения верхнего света при входе и у кровати (сколько раз вам приходилось вставать, чтобы включить/выключить его?).

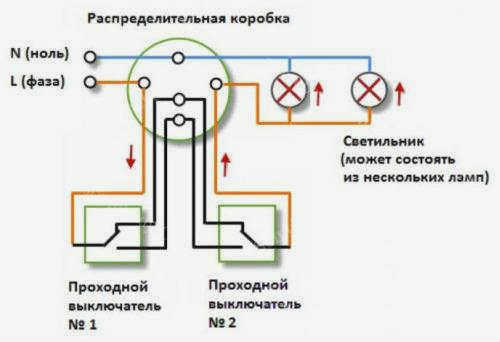

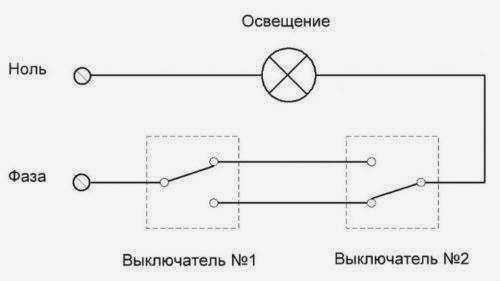

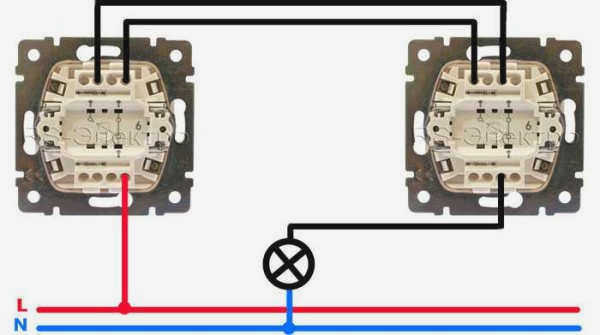

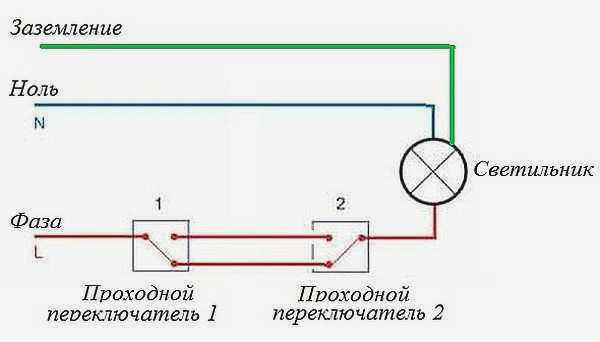

Ноль и земля (при наличии) подключаются непосредственно к светильнику. Фаза подается на выход первого выключателя, вход второго выключателя подается на свободный провод светильника, выходы двух устройств соединяются вместе.
Глядя на эту схему, легко понять, как работает автоматический выключатель. В положении, показанном на рисунке, светильник включен. Нажатие кнопки на одном из устройств разрывает цепь. Аналогично, в выключенном положении перемещение любого из них в другое положение приведет к тому, что одна из перемычек замкнет цепь и светильник загорится.
Чтобы объяснить, что нужно подключить и как расположить провода, приведем несколько рисунков.

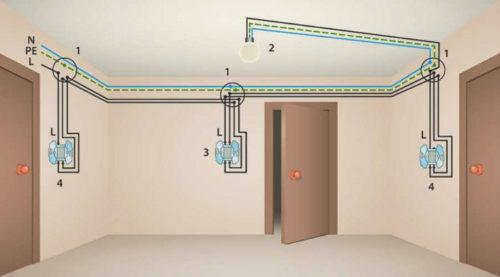

Если речь идет о комнате, то провода следует расположить так, как показано на рисунке ниже. Согласно современным правилам, все провода должны находиться на расстоянии 15 см от потолка. Их можно проложить в кабельных каналах или кабельных лотках, а концы проводов вставить в кабельные каналы. Это удобно: поврежденный кабель при необходимости можно заменить. Кроме того, согласно последним стандартам, все соединения можно выполнять только в электрических коробках и с помощью контакторов. Если проводку выполняете вы, лучше всего припаять провода, а затем хорошо обмотать их изоляционной лентой.
Провод возврата лампы подключается к выходу второго выключателя. Белые провода – это провода, соединяющие выходы двух устройств.
Что понадобится для подключения выключателя?
Для работы схемы нам понадобятся следующие принадлежности:
- Два кнопочных выключателя.

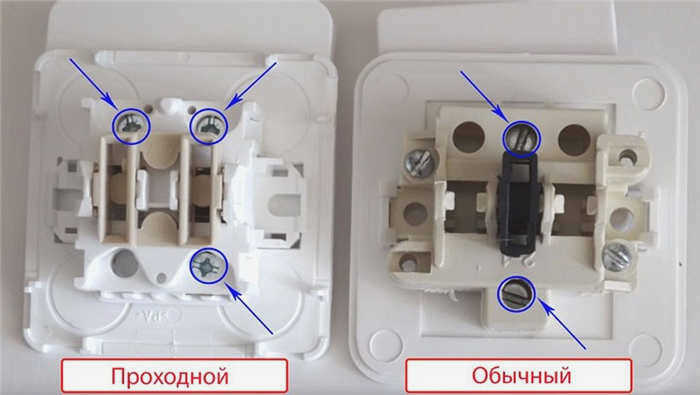

Одинарные кнопочные выключатели, в отличие от обычных выключателей, имеют три контакта вместо двух, поэтому обычные выключатели не могут быть использованы для этой цели. Обычные двунаправленные выключатели также имеют три контакта, но они не подходят для проходной проводки, поскольку работают по-другому.
Схема подключения прямоходных выключателей

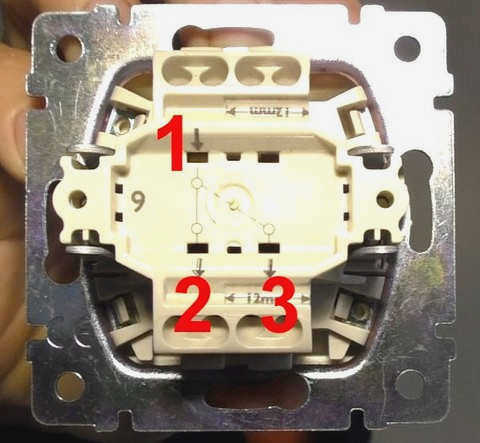

Для того чтобы вся схема работала правильно, необходимо правильно подключить провода к клеммам внутри выключателя. На каждом одноклавишном выключателе клеммы обозначены стрелками: одна – внутри выключателя (фаза) и две – снаружи (выход), как показано на схеме ниже. Если вы перепутаете и подключите фазный провод к стрелке, идущей наружу, схема не будет работать должным образом.

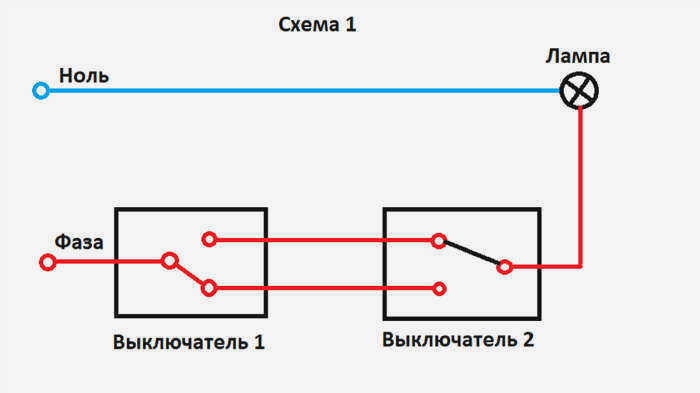

Схема подключения проходного выключателя выглядит следующим образом: нейтраль от счетчика подается непосредственно на лампочку через распределительную коробку. Фаза от счетчика идет на выключатель 1; два выхода выключателя 1 подключаются к выходам выключателя 2; фаза от выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты выключателя разомкнуты, поэтому лампочка выключена.

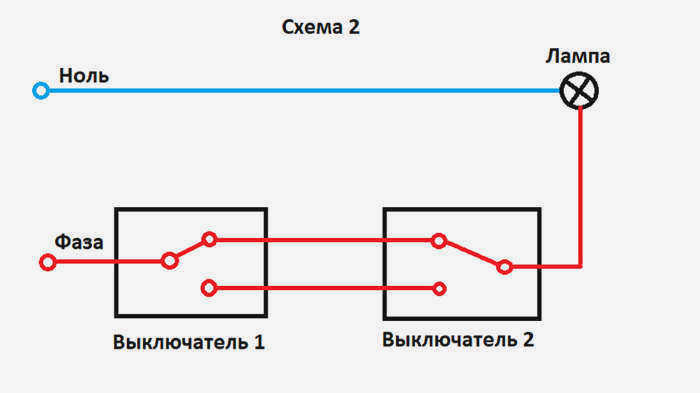

Предположим, кто-то идет по коридору и включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема выглядит следующим образом:

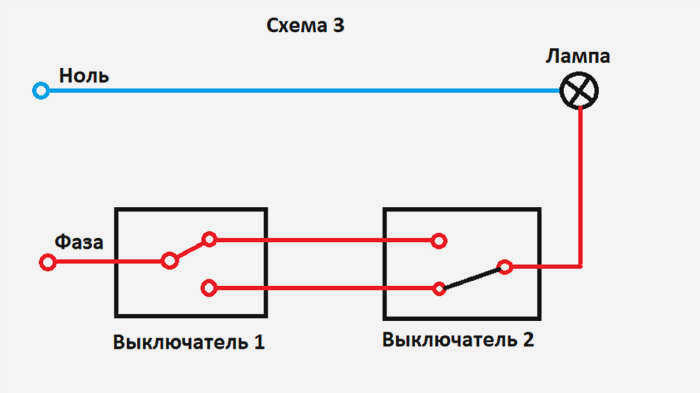

В конце коридора он нажимает выключатель 2, цепь размыкается и лампочка выключается (цепь 3). Чтобы снова включить лампочку, ему не нужно возвращаться к выключателю 1, достаточно нажать кнопку на выключателе 2.

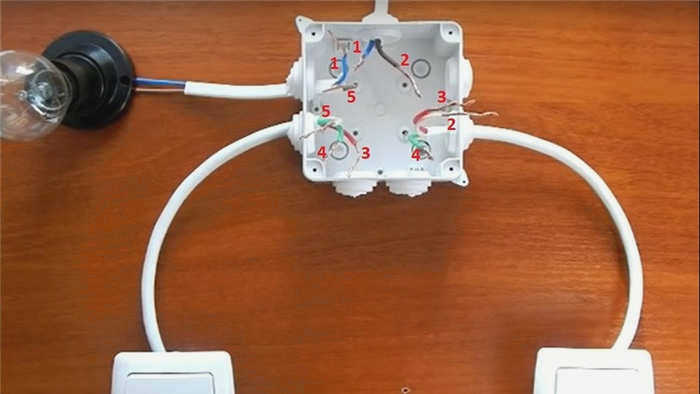

С помощью этой схемы лампочкой можно управлять с помощью любого выключателя, даже не управляя другим выключателем. Теперь рассмотрим, как подключить выключатель непосредственно в распределительной коробке.
2 Подключение двух двухходовых выключателей.

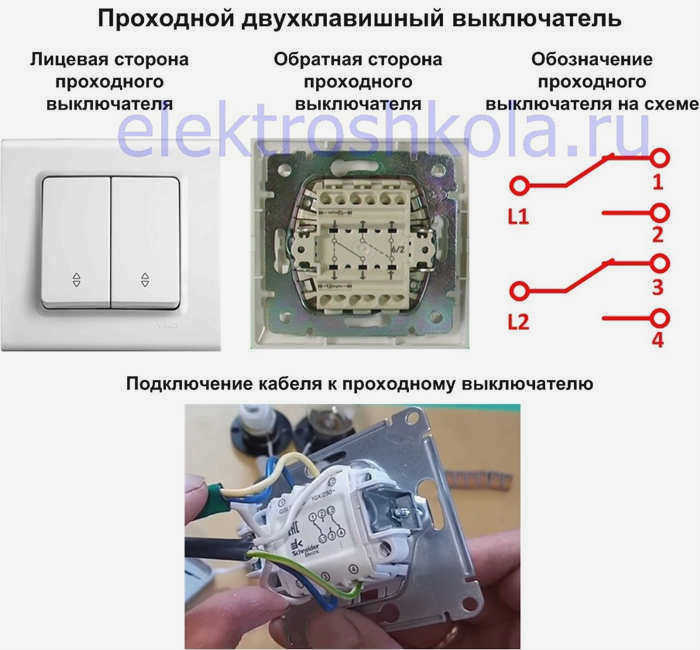

Двойной проходной выключатель – это два проходных выключателя одностороннего действия, соединенных в одном корпусе, поэтому двойной проходной выключатель будет иметь 6 клемм для подключения, поэтому двойной проходной выключатель должен быть подключен с помощью двух трехпроводных кабелей.

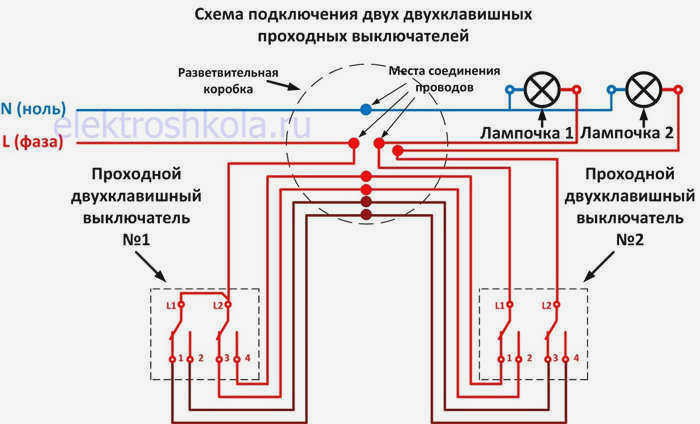

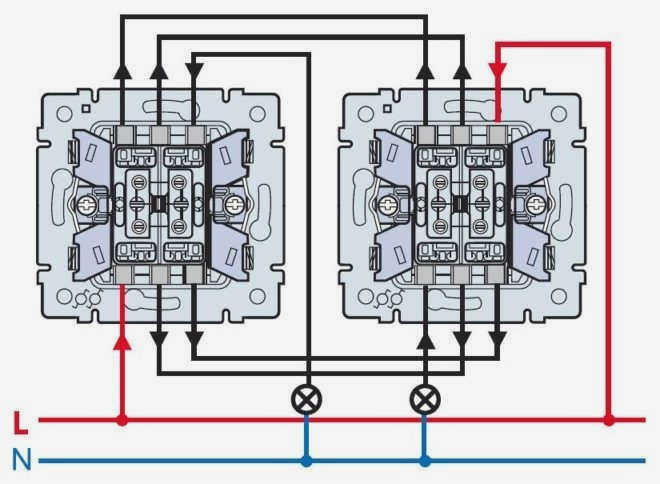

Схема подключения двухпозиционного двухпроходного выключателя:
Чтобы подключить провода к двухпозиционному проходному выключателю, выполните следующие действия:
3. управление освещением из трех и более мест
Если необходимо подключить двухходовой выключатель для управления освещением из 3 и более мест, например, третьего, четвертого и т. д., потребуется подключить провода к двухходовому выключателю. Перекрестные выключатели, также известные как промежуточные, должны быть подключены к цепи между двумя проходными выключателями, так как они должны быть подключены к цепи между двумя проходными выключателями.

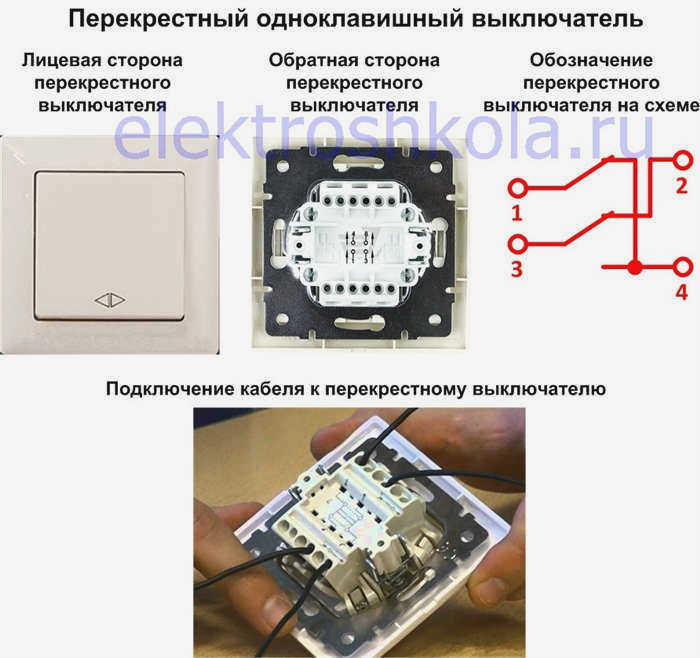

Выключатели одинарного действия имеют 4 клеммы для подключения проводов, выключатели двойного действия – 8 клемм и так далее. Как и в случае с проходными выключателями, на клавишах проходных выключателей могут быть обозначены два треугольника, но в отличие от проходных выключателей, они расположены не вертикально, а горизонтально друг к другу:
Перекрестный выключатель может быть подключен в соответствии с одной из приведенных ниже электрических схем.

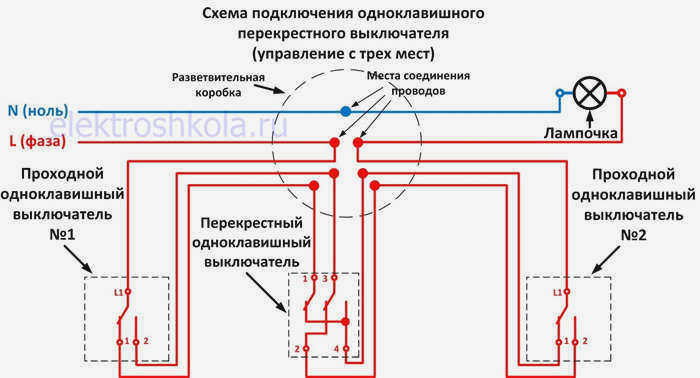

Схема подключения трехходового выключателя (2 проходных и один перекрестный) для управления освещением из трех мест будет выглядеть следующим образом:
Подключение выключателей в этом случае осуществляется следующим образом (примечание: перед подключением проверьте схему подключения на задней панели выключателя или в техническом паспорте выключателя):
Схемы подключения
Подключение устройств, составляющих систему дистанционного управления, определяется коммутационными характеристиками проходных переключателей. Давайте рассмотрим принцип их работы немного подробнее.
Схема подключения
Лучший способ объяснить принцип работы рассматриваемой системы – обратиться к схеме подключения порогового выключателя с одним приводом.
На этой схеме выключатели подключены к двум линейным проводам, соединяющим точки переключения. Их переключающие контакты изначально находятся в противоположных положениях и подключены к неиспользуемым линейным проводам.
При входе в помещение перекидной переключатель первого устройства переводится в положение, при котором цепь питания осветителя замкнута. В результате он включается. При выходе из комнаты второй однорожковый выключатель переводится в положение "Выкл", в результате чего ранее установленная цепь питания разрывается и осветительный прибор гаснет.
Специалисты советуют, что еще до подключения рассмотренной выше схемы выключателей следует специально выделить две точки в квартире для их расположения.
Схема электропроводки с распределителем
Схема электропроводки или схема подключения дверного открывателя с подробным рисунком всех используемых в ней проводов позволяет наглядно представить общую последовательность соединений. Она также помогает увидеть, как связаны с ней распределительные коробки, расположенные в квартире. Схема подключения всех этих компонентов показана на фото ниже.
Управление освещением из трех и более мест
Во многих случаях в больших квартирах требуется управление освещением из более чем одной точки управления освещением. Для создания многоточечной системы управления, позволяющей включать и выключать освещение одновременно из трех мест, установки одной контактной точки обычно недостаточно.
Для этого в схему должен быть включен дополнительный компонент перекрестный выключательОн может быть подключен в разрыве двухпроводного кабеля (т.е. между проходными устройствами).
Если в прошлом установка таких цепей была обусловлена в основном планировкой помещения, то сейчас они практически повсеместно распространены. Установка выключателя такого типа – задача отнюдь не простая. Прежде всего, необходимо знать, как он работает.
Принцип работы перекрестного выключателя

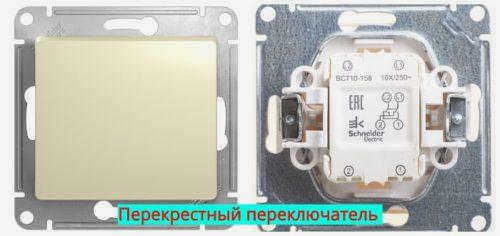

Конструкция выключателя состоит из четырех контактов, два из которых подключаются к клеммам одного выключателя, а еще два – к другому устройству.
Внимание: Основное отличие перекрестных переключателей от проходных заключается в том, что они могут использоваться только в сочетании с проходными переключателями.
При таком подключении эти устройства выполняют особую (транзитную) функцию, поскольку они являются в некоторой степени переходными.
Вы можете увидеть, как работает перекрестный выключатель, на изображении GIF ниже.
Схема подключения 3-полюсного концевого выключателя
Схема подключения 2-полюсного выключателя и перекрестного переключателя приведена на рисунке.
