Эти соединительные элементы могут использоваться не только для "связывания" автоматических выключателей, но и для различных контакторов, УЗО и автоматических выключателей сверхтока.
Схема трехфазного распределительного устройства – 5 различных вариантов
В настоящее время очень распространено подключение частных домов к трехфазной электросети. Также в некоторых новых многоквартирных домах к квартирам добавляются три фазы, а не одна, как раньше. Обычно при таком подключении местные электрические компании выделяют 15 кВт на дом или квартиру. Это означает, что автоматический выключатель должен быть на 25 А. Небольшим офисам, кафе и т.д. выделяется больше мощности. Поэтому номинал автоматических выключателей в их распределительных устройствах будет совсем другим.
Подключение к трехфазной системе электроснабжения требует установки трехфазных распределительных щитов. Здесь представлены пять различных вариантов простых трехфазных электрических схем для распределительных устройств.
Все схемы просты и носят рекомендательный характер. Они иллюстрируют фактическое подключение различных защитных устройств в одном распределительном щите. К проектированию каждого распределительного устройства следует подходить индивидуально, поскольку все условия различны. В показанных вариантах система заземления – TN-S.

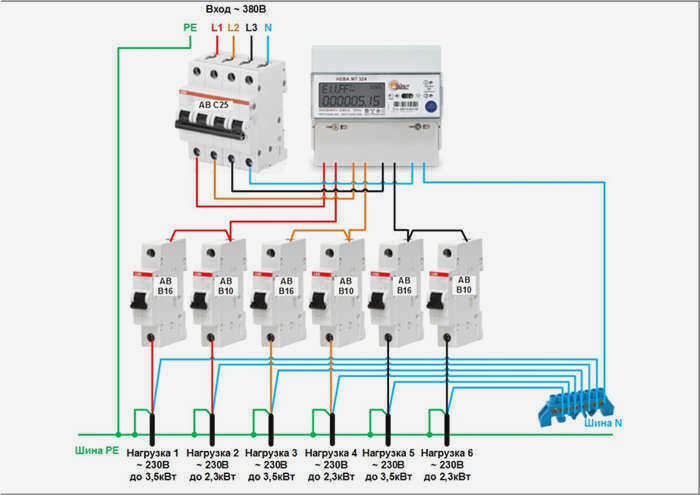

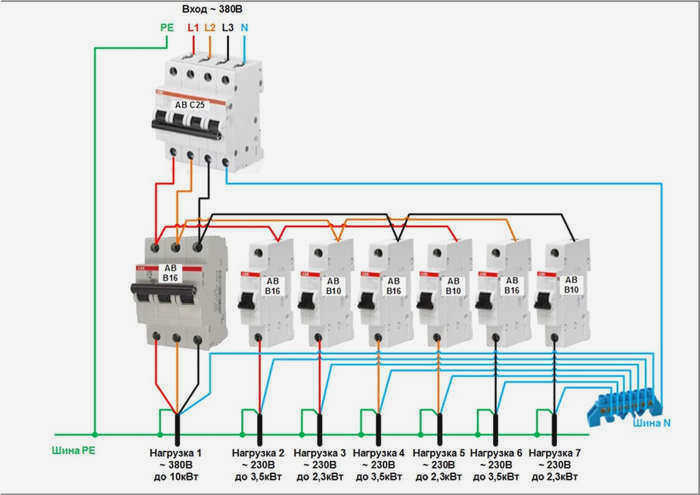

Вариант 1

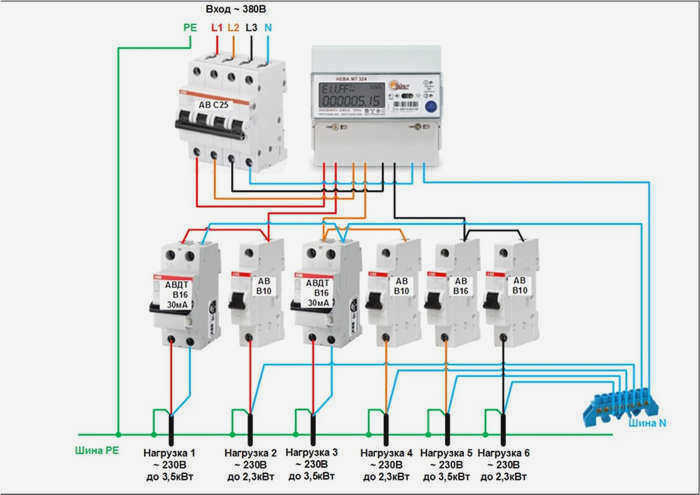

Показана простейшая трехфазная схема распределительного устройства. На вводе должен быть установлен автоматический выключатель остаточного тока. Он будет ограничивать ток потребления каждого потребителя – дома или квартиры. Далее находится 3-фазный счетчик электроэнергии.
На самом деле, расположение счетчиков может быть разным. Они могут быть установлены на улице в щитке учета в частных домах, в этажных щитках в жилых домах или непосредственно в доме. Расположение счетчиков указано в технических условиях подключения местными сетевыми компаниями или строго определено в проектной документации зданий.
Большинство бытовых потребителей подключаются к однофазной сети. Исключение составляют мощные плиты, водонагреватели мгновенного действия, электрические бойлеры и т.д. Такие потребители имеют возможность подключения к 3-фазной сети.
После подключения электросчетчика необходимо равномерно распределить однофазную нагрузку по отдельным фазам. Для этого необходимо подсчитать мощность электроприборов, количество однополюсных выключателей и попытаться разделить их на три равные части.

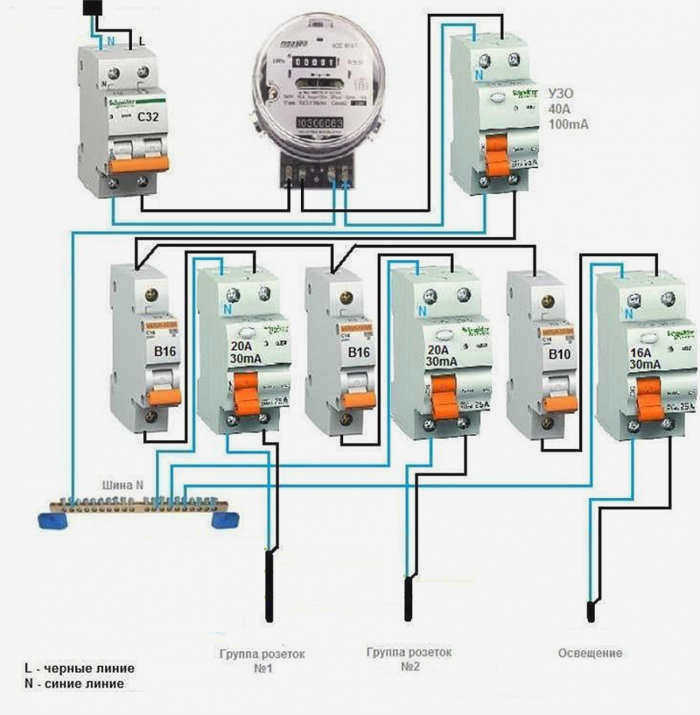

В предлагаемом варианте схемы трехфазного распределительного устройства для упрощения понимания к каждой фазе подключено по два выключателя. Рабочая нейтраль от счетчика подключается к общей нейтральной шине, а нейтральные защитные проводники подключаются к общей шине заземления. Фазы подключаются с помощью групповых выключателей. Таким образом, при отключении потребителя будет отсоединен только один фазный провод. Стоит учесть это и проследить, чтобы при подключении распределительного щитка к сети не перепутать фазу и ноль. Мне несколько раз приходилось сталкиваться с такой ошибкой. Оказалось, что ноль коммутировался автоматическими выключателями, а фаза находилась на нейтральной шине. Когда выключатель отключался, в розетке оставалось опасное напряжение, которое могло привести к трагическим последствиям. Следует проявлять осторожность и осмотрительность.
Важная информация
Прежде чем узнать, как установить блок предохранителей, необходимо ознакомиться с основными типами. Они классифицируются по способу установки:
- встраиваемые;
- накладные.
По материалу, из которого изготовлен корпус, на:
- металл;
- пластик.
Электрощит в частном доме или квартире может быть любого из вышеперечисленных типов. При выборе важно учитывать, как пусковая панель будет устанавливаться и эксплуатироваться в будущем. Также стоит обратить внимание на производителей как корпусов, так и аксессуаров.
Безопасность и надежность оборудования во многом зависит от качества приобретаемых материалов. Наиболее известными брендами в этой области являются "ABB":
- "ABB";
- "IEK";
- "Legrand";
- "Schneider Electric".
Эти компании за многие годы присутствия на рынке электрооборудования зарекомендовали себя с наилучшей стороны.
В завершение вводного раздела перечислим основные компоненты, на основе которых собираются электрические распределительные устройства. К ним относятся:
- автоматические выключатели;
- корпус;
- Монтажная рейка для автоматики (DIN-рейка);
- силовые проводники различного сечения;
- распределительные шины (PE и N);
- Электрический счетчик.
В зависимости от конкретного применения в распределительном щите могут быть установлены дополнительные компоненты или, наоборот, некоторые из них не понадобятся. Например, промежуточный распределительный щит обычно не требует установки счетчика. Более сложные конструкции могут включать элементы для сигнализации и другого контрольного оборудования.
Назначение оборудования и важность расчетов
Основное назначение распределительного устройства – защита домашней электрической сети от перегрузок и защита помещений от пожара. Важно понимать, что проектирование и расчеты всех параметров должны проводиться с особой тщательностью.
Например, при неправильных размерах сечения проводника и недостаточном монтаже нагрузка на электросеть может привести к возгоранию изоляционного слоя. С другой стороны, могут быть установлены чрезмерно большие автоматические выключатели. В этом случае электроприборы с высоким энергопотреблением могут привести к перегоранию розеток.
Кабели большого сечения, не рассчитанные на конкретные условия, также оставляют сеть незащищенной. В случае скачка нагрузки защитное действие может отсутствовать, поскольку автоматические выключатели не успеют вовремя среагировать на критические значения.

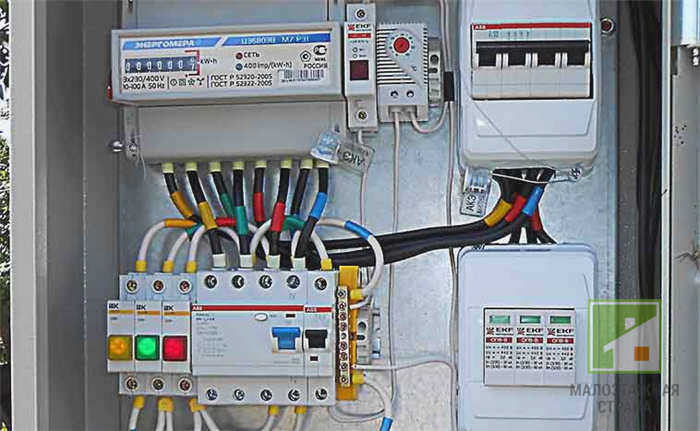

Компоненты распределительного устройства
Стандартное трехфазное распределительное устройство мощностью 15 кВт содержит следующие компоненты:
- Счетчик. Оптимальным решением является электронная модель. Счетчик отличается высокой точностью, долговечностью и простотой в использовании. Счетчик отображает основные данные на цифровом дисплее. Также возможно программирование счетчика под индивидуальные тарифы.
- Электронный шкаф. Выбирается в зависимости от размера и количества компонентов, которые будут в нем размещены. Минимальные требования к размерам: 450 мм x 400 мм x 150 мм, толщина металлической стенки не менее 1 мм, степень пылевлагозащиты IP 54. Дополнительно шкаф может быть оснащен DIN-рейкой для удобства монтажа, замком и окном для просмотра информации с дисплея счетчика.
- Автоматическая регулировка газа. В бытовой сети 380В и 15кВт должен быть установлен трехполюсный автоматический выключатель – из-за 3-фазного подключения.
- УЗО. На приборе должно быть установлено устройство остаточного тока (УЗО) для защиты от электрических неисправностей.
- Автоматические выключатели. Выбираются в зависимости от мощности и количества потребителей, подключенных к одной ветке.
- Реле напряжения. Не является обязательным, но при необходимости надежно защищает бытовые приборы от скачков напряжения. Существуют различные модификации устройства – УЗМ для защиты от перенапряжения, УЗИП для молниезащиты.
- Измерители электрических характеристик сети. Они также относятся к дополнительным компонентам распределительного устройства. Они используются для измерения напряжения и тока.
Варианты монтажа
Существуют следующие основные схемы конфигурации щита учета 3-фазной сети для дома:

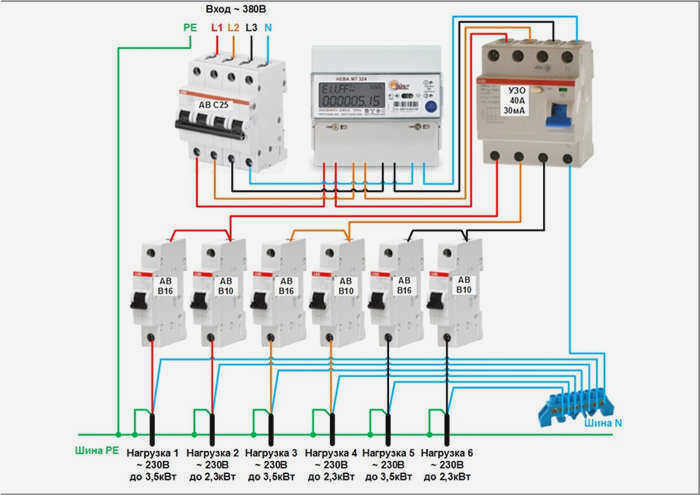

Автоматический выключатель остаточного тока устанавливается на каждом ответвлении – с сильноточным потребителем или группой потребителей. Он действует как автоматический выключатель, но также защищает от утечки тока и короткого замыкания. Самый простой и легкий способ установки распределительного щита 380 В с нагрузкой 15 кВт – это использование автоматического выключателя остаточного тока. Схема проста, понятна и легко монтируется. Однако главная задача монтажа – правильно распределить нагрузку, чтобы избежать асимметрии фаз.
Поэтому для облегчения монтажа и дальнейшего обслуживания они устанавливаются с перекрестными модулями. С таким устройством будет ясно, в какой именно зоне произошла неисправность – ведь каждый конкретный выключатель отвечает за свой приемник. Недостатками этого решения являются слишком высокая стоимость оборудования и слишком большие размеры кабины.

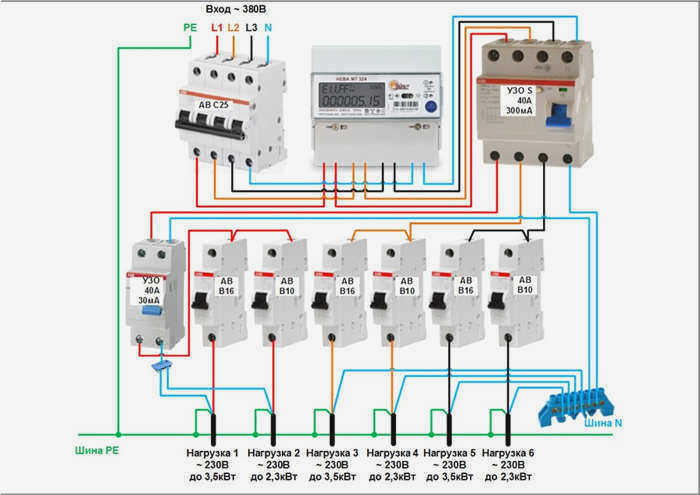

- С двумя автоматическими выключателями остаточного тока.
Пара 4-полюсных автоматических выключателей УЗО устанавливается в цепи на входе. Вся нагрузка делится на два направления, каждое из которых оснащено собственным нулевым и заземляющим проводником. За каждым выключателем УЗО устанавливается кросс-модуль. К ним подключаются фазы, а выходы подключаются к автоматическим выключателям.
- Минимальная стоимость.
- Минимальный размер шкафа.
- Быстрая коммутация нескольких потребителей в группе.
- Высокая стоимость 3-фазных автоматических выключателей УЗО.
- Протягивание кабелей для переключения групп потребителей.
- Поиск аварийного потребителя после срабатывания автоматического выключателя может занять много времени. Половина цепи будет отключена.
- Если необходимо добавить новые шины, их нужно будет промаркировать.
- Трудности с равномерным распределением нагрузки.
