Подключение водонагревателя своими руками: схемы, этапы работ
Водонагреватель – один из самых популярных вариантов крупной бытовой техники, уступающий по востребованности только холодильникам, плитам и стиральным машинам. Это неудивительно, ведь наше государство не балует нас разумными тарифами на поставку горячей воды, периодически "наслаждается" ее полным отсутствием и невозможностью подвести ее в частные дома, не говоря уже о сельских жилищах.
Однако для того, чтобы водонагреватель работал исправно, недостаточно выбрать подходящую модель, необходимо обеспечить правильное подключение бойлера к водопроводу.
Виды водонагревателей и особенности их подключения
Все типы приборов, используемых в жилых и общественных зданиях для нагрева воды (не для отопления!), можно разделить на группы в зависимости от:
- способ работы – накопительный (большинство моделей) и проточный;
- тип используемой энергии – электрическая, газовая, дровяная, комбинированная;
- объем нагреваемой воды. Для накопительных этот параметр определяется объемом внутреннего бака, в котором нагревается жидкость. Для проточных – количество воды, проходящей через водонагреватель в минуту с нагревом до нужной температуры;
- по способу монтажа – настенные (строго вертикальное положение, с возможностью выбора горизонтального или вертикального положения), отдельно стоящие, встраиваемые.
Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы рассмотрим только электрические приборы.
Если в быту горячая вода нужна постоянно и ее требуется много, то оптимальным выбором будет накопительный бак. Проточные модели подходят для ограниченного расхода и местной точки водоразбора. Приведенная ниже таблица поможет определить приблизительную потребность в горячей воде.

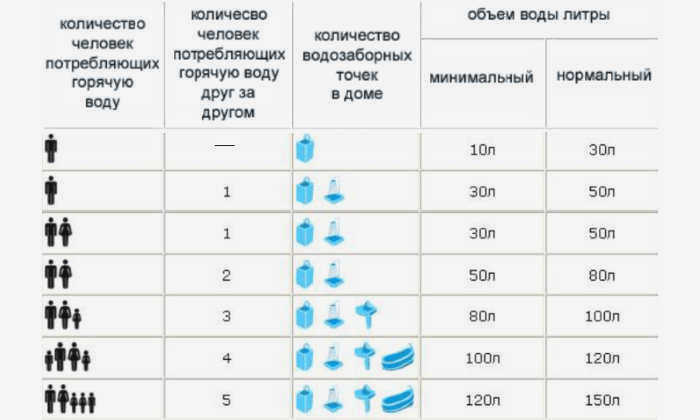

Разумеется, необходимый объем воды должен обеспечиваться пропускной способностью водопроводной сети. Поэтому электрический водонагреватель обычно не является вариантом для домов с ручной подачей воды (колодцы, стояки). В крайнем случае, такой прибор снабжается водой из отдельного бака и включается только при необходимости.
Если выбор все же пал на водонагреватель мгновенного действия, необходимо сразу определить возможность подключения прибора к домашней электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает тока.
Основные типы водонагревателей
Основными типами водонагревателей, независимо от источника нагрева, являются следующие модификации:
- Накопительные – эти устройства имеют достаточно большой бак, в котором нагревается вода. После израсходования определенного количества нагретой жидкости бак пополняется холодной проточной водой, а затем нагревается до необходимой температуры. Такие агрегаты могут иметь разный объем бака для горячей воды и нагревательные блоки разной мощности.
- Проточные – нагревают воду непосредственно в трубе подачи холодной воды. Горячая вода поступает непосредственно к кранам. Эти устройства оснащены эффективными нагревательными элементами, так как необходимо нагреть сильный поток воды за короткий промежуток времени.
Расчет необходимой мощности бойлера
Электрические водонагреватели имеют нагревательные элементы разной мощности. Поэтому на начальном этапе установки бойлера важно проверить мощность приобретаемого прибора и убедиться, что электропроводка в доме соответствует требованиям.
Бытовая электропроводка имеет различные допуски по максимальной допустимой силе тока. Может случиться так, что в месте установки электрокотла просто нет подходящей проводки. Такие ситуации нередки в старых домах. Кроме того, в таких домах недостаточная мощность может быть и у квартирного распределителя и счетчика электроэнергии.
В этом случае необходимо будет установить отдельный автоматический выключатель в квартирном распределительном щитке и, возможно, проложить новый кабель к месту установки электрического водонагревателя.
Как обрезать трубу холодной воды?
Одна из основных задач – врезать тройник в трубу холодной воды. Варианты для этого могут быть разными – все зависит как от материала самой трубы, так и от места ее расположения.
Металлическая труба
Пожалуй, самый трудоемкий случай, который потребует специальных навыков и инструментов. Мы не будем рассматривать сварку – этот подход практически неприменим в плоских условиях.
- Вариант первый – разрезать трубу и сделать на обоих концах резьбу ½". В этом случае тройник можно будет установить через обычный сантехнический фитинг или уплотнить его специальными муфтами с накидными гайками – фитингами "американского типа".
- Второй вариант – когда расположение трубы не позволяет использовать резьбонарезной инструмент (плашку с ручкой). В этом случае необходимо использовать специальный ремонтно-фитинговый корпус с отводом, который среди сантехников часто называют "вампиром". Это чугунная или латунная складная конструкция с резиновой прокладкой внутри и перпендикулярным Т-образным отводом и проходом под внутреннюю или внешнюю резьбу.

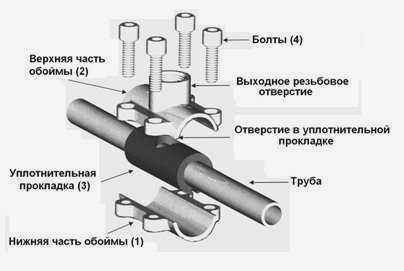

Вот так выглядит зажим для ремонта и установки "вампира".
А это схема установки
Труба тщательно очищается от старой краски и ржавчины. Затем в подходящем месте предварительно отрезанной трубы просверливается радиальное отверстие диаметром, соответствующим отверстию на муфте. Слишком большое отверстие отрицательно скажется на прочности трубы. Слишком маленькое отверстие быстро зарастает грязью. При определении центра отверстия учитывайте направление, в котором труба будет идти к котлу.
Как подсоединить трубу к котлу
Теперь, когда вы вставили тройники для труб ГВС и ХВС, установили краны, вам нужно подсоединить трубы к бойлеру. Какой вариант вам следует выбрать?
- Прежде всего, вам необходимо подключить все "приспособление" к бойлеру. Каждая модель имеет два соединения с наружной резьбой ½". Они имеют цветовую маркировку, чтобы избежать ошибок при установке.
Для начала стоит посоветовать не подключать весь подводящий трубопровод непосредственно к электронагревателю. Бывают случаи, когда котел необходимо разобрать для технического обслуживания или ремонта, а при "жестком" соединении могут возникнуть некоторые проблемы с демонтажем.

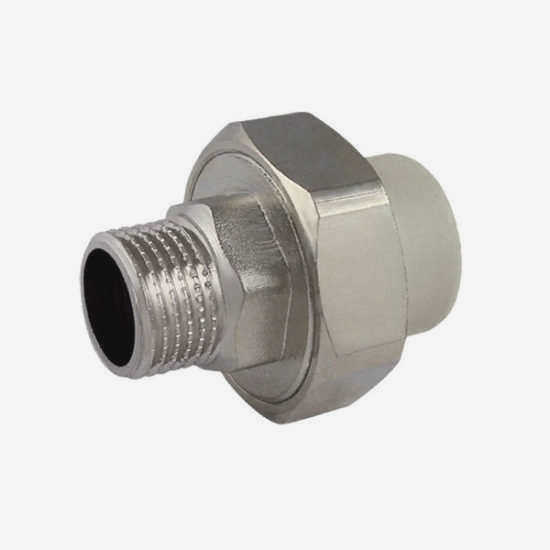

Лучшим решением этой проблемы является установка "американского соединителя" на фитинги котла, от которого будут отходить все остальные компоненты. Таким образом, соединение будет надежно закреплено, и отсоединение бойлера от труб станет простой 2-3-минутной задачей.
Второй вариант – гибкие шланги в металлической оплетке. На первый взгляд, это отличное решение, которое сразу снимает многие проблемы. Однако не все так просто.
- Во-первых, продукция должна быть высокого качества – рынок изобилует низкокачественными подделками.
- Во-вторых, шланги должны быть установлены свободно, без лишних перегибов и петель. Любое излишнее натяжение шланга приводит к ненужным вибрациям при перепадах давления, что приводит к быстрому выходу из строя.
- В-третьих, некоторые производители котлов по своим причинам прямо запрещают использование таких гибких соединений в своей технической документации. Нарушение этого правила влечет за собой, в случае рекламации, лишение гарантии компании.
В любом случае, в соответствии с правилами электробезопасности, категорически запрещается подключать бойлер напрямую или с помощью металлизированных шлангов к металлическим водопроводным трубам. Обрыв фазы на корпусе прибора, если не сработает система защиты, может вызвать опасное для жизни напряжение, распространяющееся по водопроводной системе, создавая опасность пожара.
Подключение в соответствии со стандартной электрической схемой
Для того чтобы правильно выполнить все подключения бойлера в квартире, человек должен обладать хотя бы базовыми знаниями о сантехнической системе. Он также должен понимать основные принципы работы водонагревателя. Именно поэтому многие домовладельцы предпочитают обращаться к профессионалам. Потому что профессионалы выполнят работу с гарантией качества. Они используют только сертифицированные материалы и профессиональные инструменты. Это позволяет им создавать надежную горячую воду.
Чтобы выполнить все подключения бойлера к водопроводу, необходимо подключение холодной воды. Для этого в домовой сети устанавливается тройник. Место установки должно выбираться индивидуально для каждого места. Соединение должно быть установлено как можно удобнее.

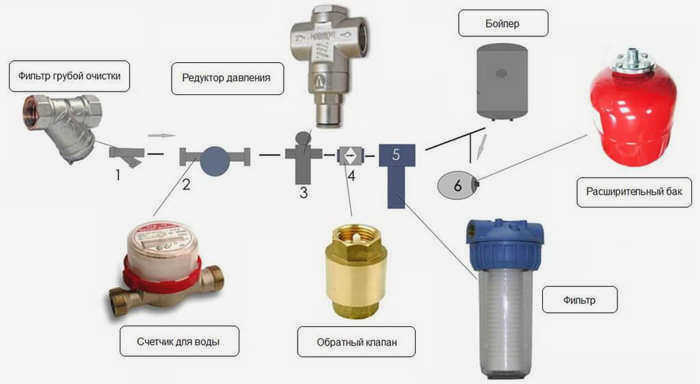

Надежная работа системы обеспечивается установкой группы безопасности. Обычно она состоит из нескольких клапанов. Группа безопасности устанавливается на холодной трубе.

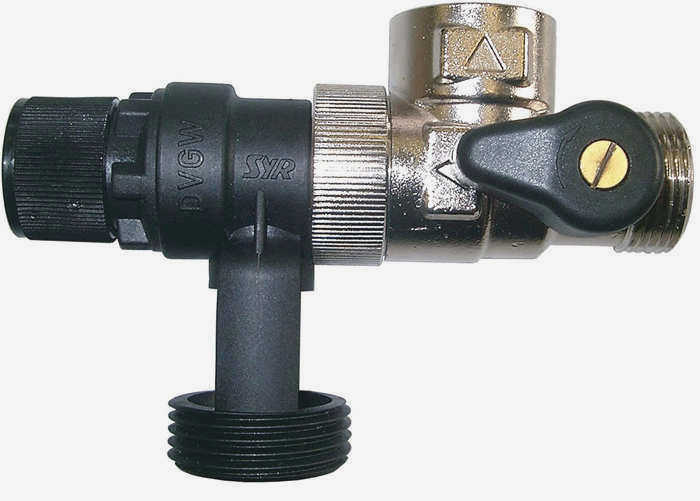

Группа безопасности бойлера
Если водонагреватель располагается в стороне от смесителя, а не над или под ним, то для подачи нагретой воды устанавливается трубопровод. Его также можно подключить к существующей системе горячего водоснабжения. Для этого также используется тройник.
Внимание! Рекомендуется подключать водонагреватель (бойлер) к водопроводной сети с помощью коллекторов, которые равномерно распределяют поток по всем веткам. Проточные клапаны также позволяют регулировать расход воды.
Если вода подается в жилище из централизованной сети, на входе следует установить кран. Это позволяет полностью перекрыть поток по всему помещению. Кроме того, краны устанавливаются на входе и выходе бойлера. Для их установки также используются тройники. Краны используются для слива воды из бака, когда он требует ремонта или обслуживания. Установка дополнительных кранов усложняет процесс, но упрощает эксплуатацию системы.
Подключение к водопроводным трубам
При подключении водонагревателя часто возникает необходимость врезать тройник в трубу подачи холодной воды. Специфика работы зависит от материала трубы. На процесс также влияет место его проведения.

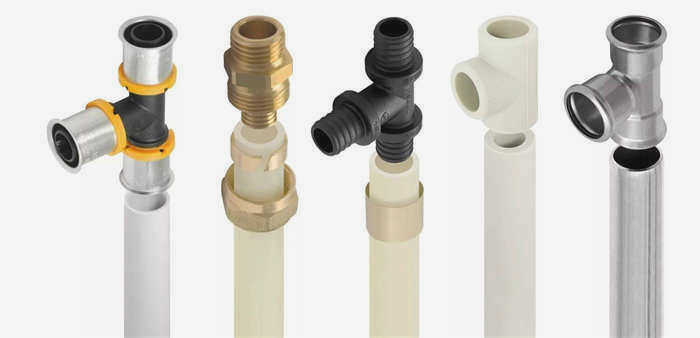

Тройники для труб из различных материалов
Металлическая труба
Прежде чем правильно подключить бойлер к системе металлических труб, важно знать, как выполнить эту работу. Каждый из них представляет собой трудоемкий и сложный процесс. Все варианты требуют специальных инструментов и опыта работы с металлом.
Способ 1 – нарезание резьбы
Прежде чем подключать водонагреватель этим методом, проверьте, можно ли разрезать металлическую трубу в нужном месте. Если это возможно, необходимо нарезать резьбу 1/2". Она создается с помощью специального инструмента. Он представляет собой плашку с ручкой. Резьба нарезается на обоих концах трубы, которые остаются свободными после отрезания участка для тройника.
Эту резьбу можно использовать для установки гидравлического колена, а затем установить тройник. Эта опция также позволяет использовать специальный соединитель с накидной гайкой. Этот сантехнический соединитель называется соединителем американского типа. Этот соединитель позволяет выполнить герметичное соединение.

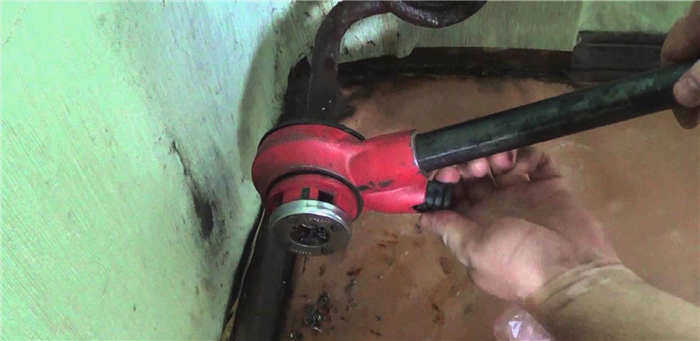

Нарезание резьбы на собранном трубопроводе
Способ 2 – Использование специального фланца ответвления
Подключение водонагревателя этим способом производится в том случае, если нарезать резьбу на металлической трубе не представляется возможным. Этот вариант предполагает использование ремонтно-монтажной муфты. Одним из ее компонентов является перпендикулярный Т-образный отвод. Такой отвод сантехники называют "вампиром".
Инструкция по установке бойлера
Пошаговая инструкция необходима для того, чтобы установщик водонагревателя мог следовать советам специалистов при установке водонагревателя. Работа эта трудоемкая, а неправильная установка может испортить не только только что приобретенный водонагреватель, но и внешний вид помещения. Установка электрического водонагревателя делится на несколько этапов: крепление, подводка труб к домашней сети и первый пробный пуск.
Крепление к стене
Установка осуществляется с помощью монтажных крюков, которые крепятся к стене, на которую впоследствии устанавливается корпус бойлера. В некоторых случаях установка также может быть закреплена с помощью монтажного кронштейна, который входит в комплект. Он крепится к стене анкерными болтами, и только после этого к нему прикрепляется электрокотел.
Чтобы правильно закрепить агрегат, необходимо выполнить следующие действия:
- Измерьте размеры шкафа, оцените примерное место установки так, чтобы от поверхности шкафа оставался зазор 4-5 см и съемная крышка могла быть снята для проведения ремонтных и профилактических работ. Расстояние от потолка должно быть достаточным для установки конструкции на монтажную планку.

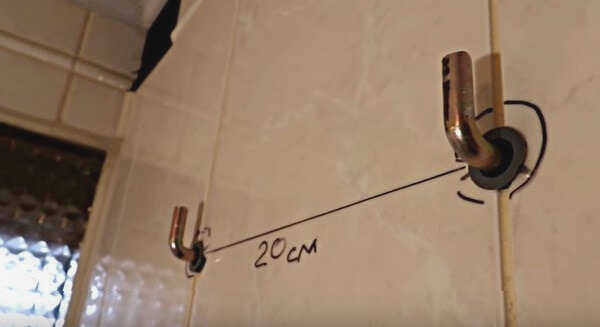

- С помощью шаблона разметьте и просверлите отверстия для крючков или анкеров. Разрежьте плитку сверлом по керамике, затем используйте сверло по бетону и перфоратор.

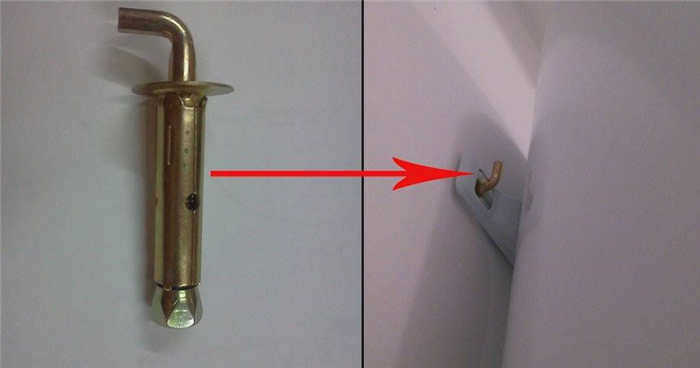

- Вставьте в отверстия дюбели и вкрутите крюки, или вставьте анкерные болты через отверстия в монтажной планке и затяните их гаечным ключом.
- Подвесьте водонагреватель на крепежные элементы.
- С помощью спиртового уровня проверьте отсутствие горизонтальных и вертикальных отклонений. Это необходимо для того, чтобы во время работы во внутреннем баке не образовывались воздушные карманы, иначе нагревательные элементы быстро выйдут из строя.
Подключение к водопроводу
Электрический водонагреватель можно подключать как с помощью стандартных шлангов, так и с помощью труб из ПВХ. Схема подключения водонагревателя должна соответствовать чертежам в заводской документации.
Первое использование
Перед первым включением электрического водонагревателя необходимо заполнить бак водой. Для этого откройте впускной и выпускной вентили водонагревателя.
Открутите вентиль горячей воды и подождите, пока не потечет полная струя воды без пузырьков. Затем закройте вентиль смесителя и тщательно проверьте все соединения на герметичность.
Включите питание бойлера с помощью розетки или автоматического выключателя на панели дома. Проверьте работу автоматического выключателя. Для этого используйте тестер. Запустите отопление с помощью регулятора температуры, при этом на панели прибора должна появиться цветная индикация.
Необходимо записать начальное показание датчика температуры и затем проверять его каждые 15 минут. Повышение температуры указывает на правильность установки. Дождитесь полного нагрева воды в баке и проверьте время и температуру нагрева, чтобы убедиться, что они соответствуют спецификациям производителя.
После достижения заданной температуры проверьте, что термостат самостоятельно отключает нагрев. Во время этого процесса также проверяется работа предохранительного клапана.
Через этот клапан при тепловом расширении должен выходить избыток воды, чтобы корпус не взорвался из-за избыточного давления.
Внимание также уделяется работе электрической части нагревателя. Автоматический выключатель не должен часто выключаться во время работы нагревательных элементов, а электрическая вилка не должна быть горячей.
Если при первом запуске все компоненты электронагревателя работают с параметрами, заявленными производителями в техническом паспорте, нагреватель можно оставить в автоматическом режиме.
