Если для обычного человека получение информации происходит путем чтения слов и букв, то для слесарей и монтажников их заменяют буквы, цифры или диаграммы. Сложность заключается в том, что пока электрик не пройдет обучение, он не устроится на работу, он ничему не научится на практике, так как появляются новые СНиПы и ГОСТы и в соответствии с ними вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию сразу. Достаточно изучить основы и по ходу дела добавлять нужные данные.

Для разработчика схем, монтажника приборов или электрика умение читать электрические схемы является ключевым атрибутом и показателем мастерства. Без специальных знаний невозможно разобраться в тонкостях проектирования оборудования, схем и проводки.

Символы можно рассматривать как специальный криптографический код, объясняющий работу и принцип действия конкретной схемы. В Японии, США и Европе пиктограммы существенно отличаются от национальных обозначений, что следует учитывать.

Типы и виды электрических схем

Прежде чем изучать существующие обозначения электрооборудования и их соединения, необходимо разобраться в типологии электрических схем. На территории нашей страны действует стандартизация ГОСТ 2.701-2008 от 1.07.2009, согласно "ЕСКД. Схемы. Типы и виды. Общие требования".

На основании этого стандарта все схемы делятся на 8 типов:

1. Соединенные.
2. Структурированные.
3. Общие.
4. Соединения.
5. Монтажные соединения.
6. Полные электрические схемы.
7. Функциональные.
8. Структурные.

Среди существующих 10 типов, перечисленных в данном документе, выделяются следующие:

1. Взаимосвязанные.
2. Разделенные.
3. Энергетические.
4. Оптический.
5. Вакуумные.
6. Кинематические.
7. Газообразные.
8. Пневматические.
9. Гидравлические.
10. Электрические.

Для электриков самым популярным из всех вышеперечисленных типов и видов схем является самая востребованная и наиболее используемая в работе – электрическая схема.

Последний вышедший ГОСТ, дополненный множеством новых обозначений, актуальный с шифром 2.702-2011 по состоянию на 1.01.2012 г. Документ называется "ЕСКД. Правила составления электрических схем", ссылается на другие ГОСТы, среди которых вышеупомянутый.

В тексте стандарта подробно изложены четкие требования к электрическим схемам всех типов. Поэтому именно этот документ следует использовать в качестве руководства для составления электрических схем. Определение электрической схемы, согласно ГОСТ 2.702-2011, звучит следующим образом:

"Под электрической схемой следует понимать документ, содержащий запись частей изделия и/или отдельных частей с описанием взаимосвязи между ними, принципов работы от электричества".

После определения документ содержит правила выполнения на бумаге и в программных средах обозначений контактных соединений, обозначений проводов, буквенных обозначений и графических представлений электрических компонентов.

Типы электрических схем

Согласно Единому электрическому кодексу, электрическая схема – это графический документ, в котором с помощью условных обозначений представлены основные компоненты или узлы конструкции и их взаимосвязи. Согласно этой классификации, существует десять типов электрических схем, три из которых наиболее часто используются в электротехнике:

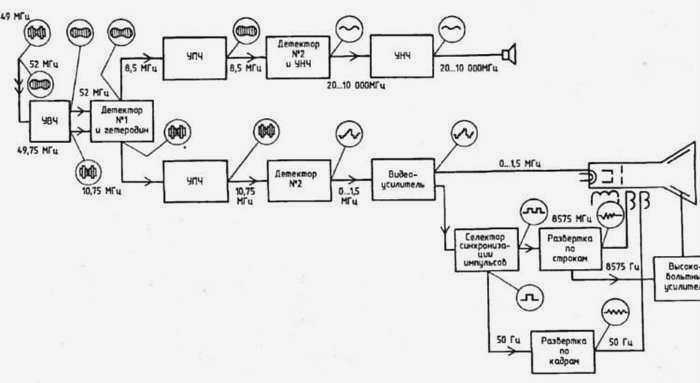

• ФункциональнаяФункциональная схема с узловыми компонентами (показанными в виде прямоугольников) и линиями, соединяющими их. Характерной особенностью этой диаграммы является минимальный уровень детализации. Для описания основных функций узлов представляющие их прямоугольники подписаны стандартными буквенными символами. Это могут быть различные части продукта с разными функциональными возможностями, например автоматический диммер с фотоэлементом в качестве датчика или обычный телевизор. Пример такой схемы показан ниже.

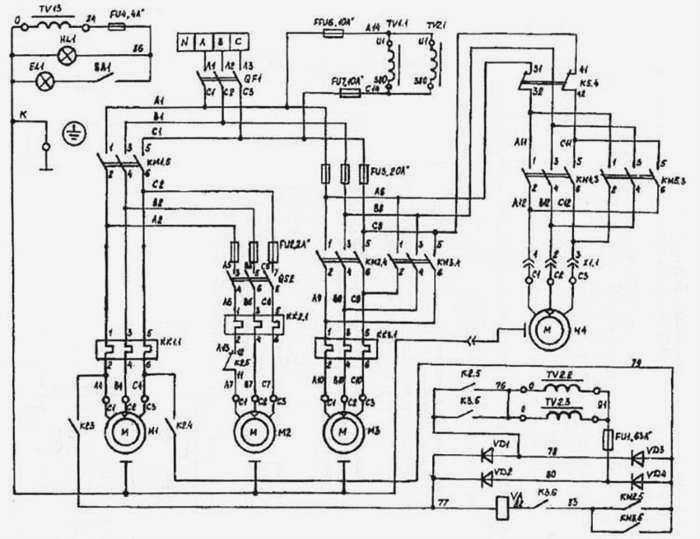

• Принципиальная схема. Этот вид графического документа подробно показывает как используемые в конструкции компоненты, так и их соединения и контакты. Электрические параметры некоторых компонентов могут быть показаны непосредственно в документе или отдельно в виде таблицы.

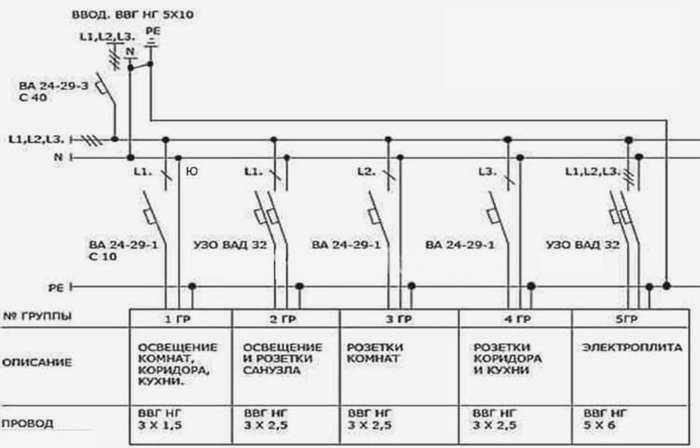

Если на схеме показана только силовая часть, она называется однолинейной, если же она содержит все элементы, то называется полной линейной схемой.

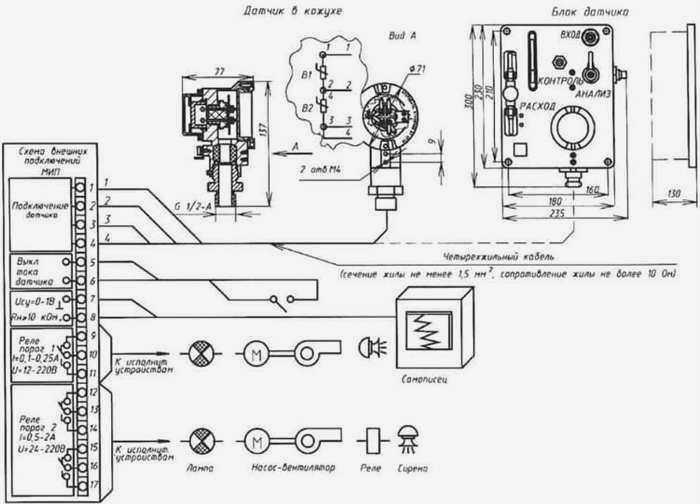

• электрические схемы. В этих документах используются описания положения компонентов, т.е. указывается их расположение на печатной плате, способ установки и порядок сборки.

Графические символы

Каждый вид графического документа имеет свои символы, регламентированные соответствующими нормативными документами. Ниже приведены примеры основных графических символов для различных типов электрических схем.

Примеры CSV в функциональных схемах

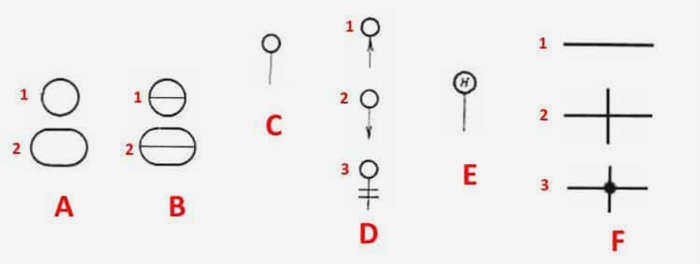

На рисунке ниже показаны основные компоненты систем автоматизации.

Описание символов:

• A – Основные (1) и допустимые (2) представления устройств, которые устанавливаются вне электрического щита или распределительной коробки.
• B – То же, что и A, за исключением того, что компоненты расположены на электрическом щите или коробке.
• C – Отображение исполнительных механизмов (ИМ).
• D – Воздействие ИМ на управляющий элемент (далее PO) при отключенном питании:

1. открытие электромагнитного клапана
2. закрытие PO
3. Положение электромагнитного клапана остается неизменным.

• E – ПМ, на который дополнительно установлен ручной привод. Этот символ может использоваться для любого положения ЭП, указанного в D.
• F – Принятое отображение линий связи:

1. Общее.
2. Отсутствие стыка на перекрестке.
3. Наличие стыка на перекрестке.

УГО в однолинейных и полных электрических схемах

Существует несколько групп символов для этих схем, наиболее распространенные показаны ниже. Подробности см. в национальных нормативных документах, для каждой группы будут указаны номера национальных стандартов.

Источники питания.

Для их обозначения приняты символы, показанные на рисунке ниже.

Виды обозначений электрооборудования и компонентов на электрических схемах

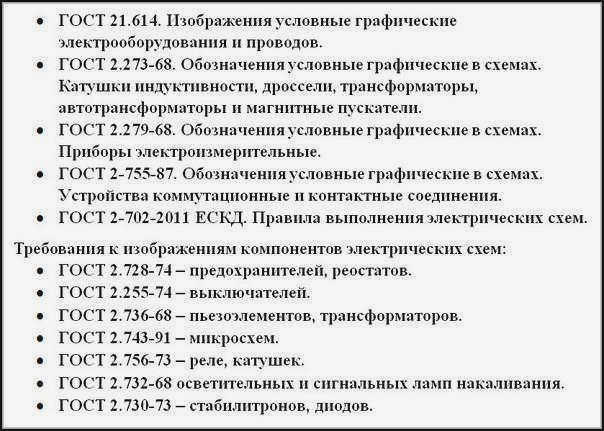

Существуют ГОСТы, которых должны придерживаться производители электроники и оборудования, а также инженеры-электрики и электрики при создании описаний оборудования или электрических схем. Принятые графические обозначения в технической документации и электрических схемах позволяют как специалистам, так и людям, не знакомым с электроникой, прочитать их и понять, как пользоваться электрооборудованием.

Существуют следующие виды обозначений:

• Графические символы на электрических схемах;
• Буквенно-цифровые символы;
• Буквенно-цифровые символы;
• линии.

Каждый тип символа компонента на электрических схемах показан ниже.

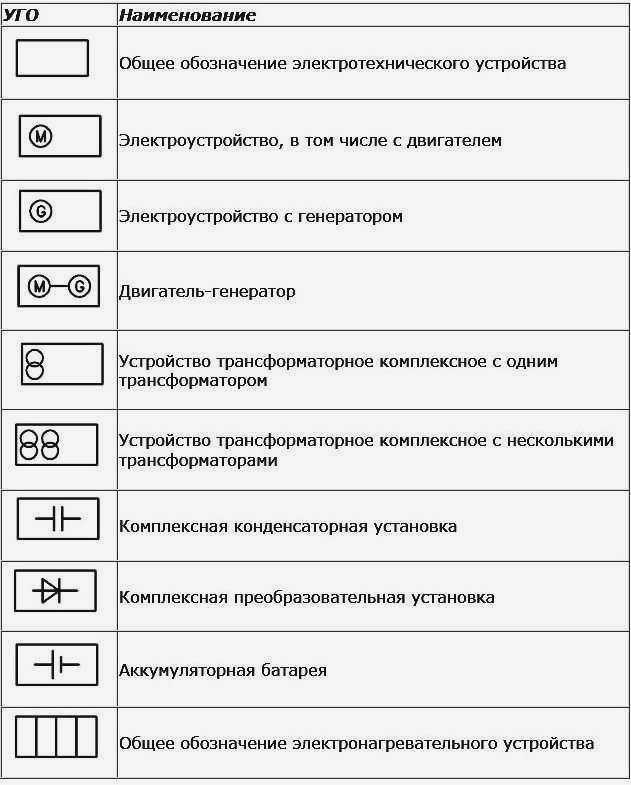

Символы компонентов

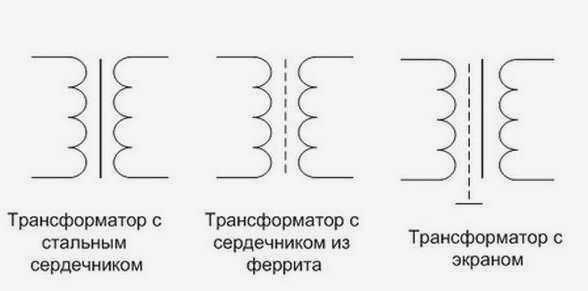

Это символы, объясняющие устройство и функции компонентов, составляющих электрические цепи. Эти символы используются специалистами для объяснения работы электрооборудования. Для обозначения компонентов на электрических схемах используются геометрические фигуры – круги, прямоугольники, квадраты и линии различной толщины, длины и даже направления. ГОСТ определяет их назначение, использование и параметры. Например, обозначение резисторов на электрических схемах выглядит как прямоугольник размером 10х4 мм. С помощью графических символов можно показать типы и количество электрических компонентов и соединений в электрических аппаратах, машинах и оборудовании, виды электрических токов.

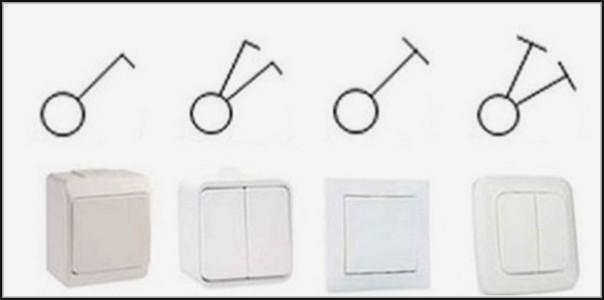

Например, графические символы – круги и линии – используются для схематического обозначения типов выключателей. Ниже приведены некоторые типы переключателей и их схематическое изображение:

На схеме показаны следующие типы выключателей:

• первый символ слева обозначает однополюсный выключатель открытого типа;
• Следующий – его аналог, только однополюсный биполярный;
• Третий вариант – однополюсный выключатель скрытого монтажа;
• Последний – его аналог, только однополюсный двойной.

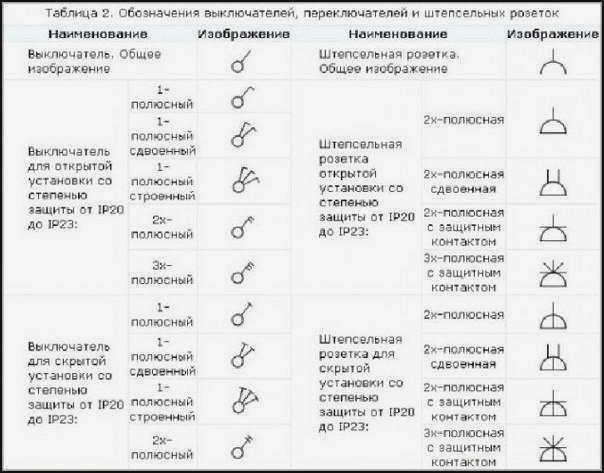

В таблице приведены некоторые типы переключателей, тумблеров и штекеров и их графические символы.

Символы для обозначения электромеханических компонентов на электрических схемах

Графические символы также используются для описания электромеханических компонентов, таких как контакты и разъемы. Некоторые из них показаны ниже:

Размеры в USCD

Размеры графических и буквенных обозначений на чертеже и толщина линий не должны отличаться, но допускается их пропорциональное изменение на чертеже. Если на различных электрических схемах по ГОСТ имеются компоненты, не имеющие размерной информации, то эти компоненты должны быть вычерчены в размерах, соответствующих стандартному изображению CS всей схемы.

На угольных схемах компоненты, входящие в состав основного изделия (устройства), могут быть вычерчены в меньшем размере по сравнению с другими компонентами.

Алфавитные обозначения

Помимо КСО, диаграммы сопровождаются буквенным обозначением, указывающим наименование и назначение компонентов. Это обозначение используется для ссылок в текстовых документах и для маркировки на объекте. Буквенное обозначение определяет наименование компонента, если это не ясно из чертежа, технические параметры, количество.

В дополнение к буквенному обозначению указывается одна или несколько цифр, обычно поясняющих параметры. Дополнительный буквенный код с указанием номинала, модели, дополнительных данных пишется в сопроводительных документах или указывается в таблице на чертеже.

Для того чтобы научиться читать электрические схемы, не обязательно знать наизусть все буквенные обозначения, графические изображения различных компонентов, достаточно ориентироваться в соответствующем ГОСТ ЕСКД. Стандарт состоит из 64 документов ГОСТ, в которых раскрываются основные положения, правила, требования и условные обозначения.

Основные условные обозначения, используемые на схемах в соответствии со стандартом ЕСКД, приведены в таблицах 1 и 2.

Первая буква кода (обязательная)

Основной двухбуквенный код приведен в таблице 2
