Как сделать шибер для дымохода своими руками: инструкция по изготовлению шибера
Движение воздуха в дымоходе подчиняется законам физики, но с помощью определенных устройств тягу можно регулировать. Одним из таких устройств является дымоходный шибер – неотъемлемый атрибут домашней печи или бани.
Давайте разберемся, какие бывают типы задвижек и можно ли изготовить дымоходный затвор своими руками, если под рукой нет заводского аналога. Элемент дымохода имеет очень простую конструкцию, но его изготовление требует хотя бы минимальных навыков металлообработки.
Что такое шиберный затвор?
Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибер, а также задвижка – это устройство запорного типа, перекрывающее дымоходную трубу.

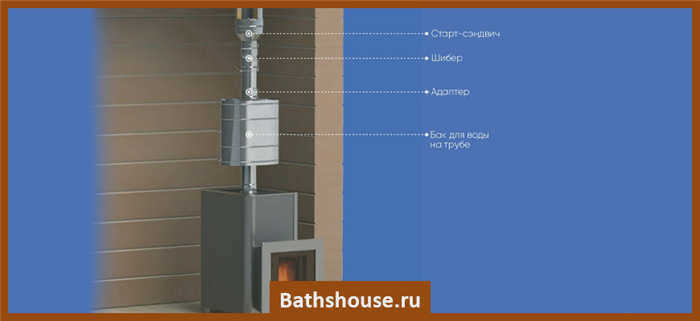

При монтаже дымовой трубы шибер устанавливается в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать движение газов, а заодно и качество тяги.

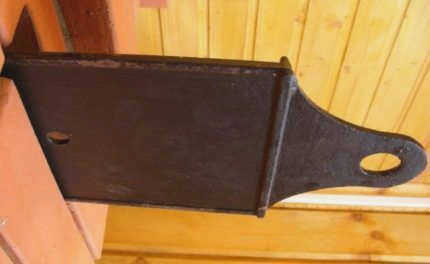

Вот как выглядит задвижка в выдвинутом состоянии. При закрытой заслонке (когда печь уже нагрета) задвижка едва видна, торчит только "ухо" заслонки.
Заслонка на дымоходе незаменима для традиционной кирпичной печи. Частично или полностью задвигая заслонку, можно уменьшить тягу или перекрыть подачу горячего газа.
Заслонка должна быть полностью задвинута, когда печь раскалена и вредные газы перестали поступать в дымоход. Известны случаи смерти людей от ожогов, вызванных слишком ранним "закрытием" плиты.
Если заслонка закрыта слишком поздно, тепло от нагретых кирпичей будет уходить в дымоход, и температура в помещении быстро снизится. Правильно герметизированная воздушная заслонка – это гарантия того, что дом будет оставаться теплым как минимум 24 часа в сутки. Известно, что в загородных домах в холодное время года плиту приходится разогревать каждое утро.
Это стальная задвижка диаметром 200 мм заводского изготовления. Она продается в сборе с куском стальной трубы для упрощения монтажа.
Существует мнение, что заслонки, обязательные для кладочных плит, совершенно не нужны для стальных плит (хотя производители их предлагают) и для моделей с установленной перегородкой.
Как устроен затвор
Конструктивно задвижка представляет собой запорное устройство с регулируемым шибером. Движение газов в дымоходе регулируется движением шибера. Она может быть установлена в круглых, квадратных или прямоугольных дымоходах. Она представляет собой металлическую пластину, которая перемещается внутри дымохода определенным образом.
Шибер для дымохода может быть двух типов:
- Выдвижной. Движется вперед и назад в одной плоскости.
- Вращающийся. Регулирует воздушный поток, вращаясь вокруг собственной оси.
Последние стоят намного дороже и не используются в дымоходах. Последние стоят намного дороже и не используются в дымоходах.
Типы и конструкции
Кожухи для дымоходов выпускаются в нескольких вариантах.
Расширение

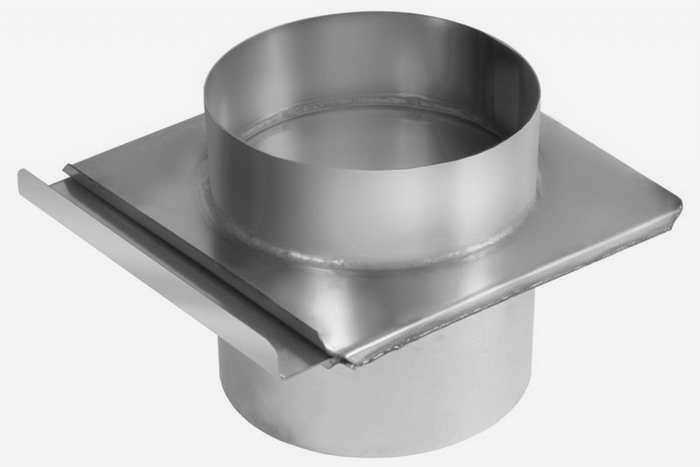

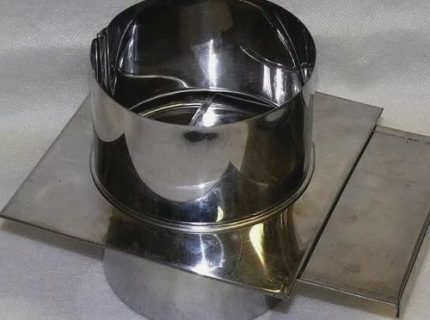

Представляет собой круглую или прямоугольную раму с пластиной. Пластина выдвигается и задвигается, тем самым подстраиваясь под сечение дымохода.
Читайте: Вентиляционные зонты: назначение, устройство, виды и правила установки
Этот вариант чаще всего используется для кладочных и керамических воздуховодов. В перекрытии делается небольшое отверстие для неполной герметизации и во избежание отравления угарным газом. Основное преимущество этого варианта – простота установки.
Поворотный поворотный клапан

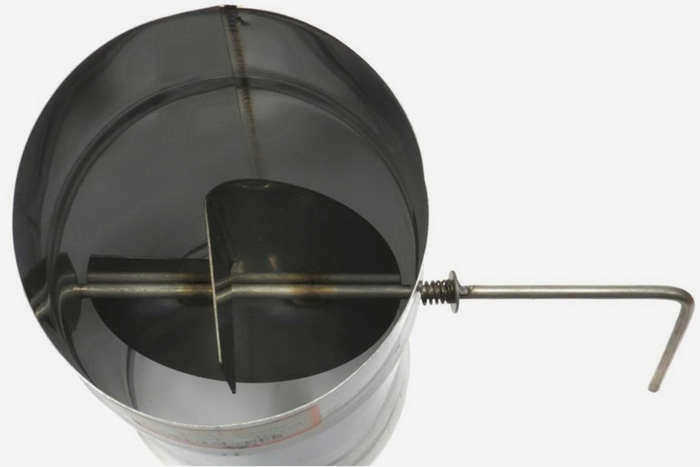

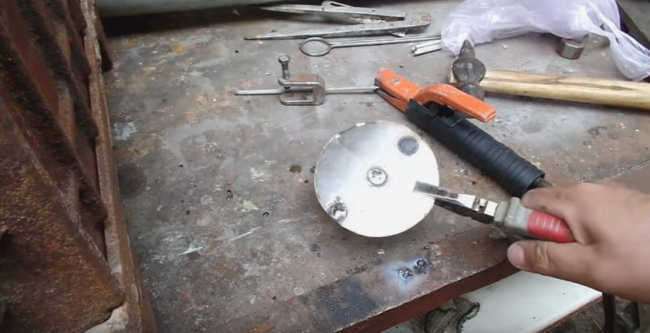

Поворотный затвор или поворотный клапан (также известный как бумер) представляет собой пластину из стали или чугуна, которая вращается вокруг оси. Ось – это металлический стержень, приваренный внутри дымохода. Используется в стальных дымоходах.
Она менее надежна; со временем сварные швы, скрепляющие пластину и ось, ослабевают. В сауне не следует устанавливать задвижку – даже в закрытом состоянии она частично пропускает пар.
Кроме того, задвижки различаются по материалу, из которого они изготовлены (чаще всего это нержавеющая сталь и чугун), и по способу регулировки.
Различия между шиберной и поворотной задвижкой
Шиберная задвижка позволяет регулировать рабочее сечение дымохода, поворотная задвижка только открывает или закрывает дымоход. Конечно, возможны некоторые ухищрения – например, фиксация колпака дымохода в промежуточном положении различными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотная задвижка затрудняет механическую очистку трубы.
Основные функции шиберной задвижки
Являясь основным регулятором тяги внутри дымохода, шиберная заслонка регулирует горение. Чтобы уменьшить тягу и снизить интенсивность пламени в камере сгорания, просто закройте заслонку. Чтобы увеличить тягу, откройте ее.
По сути, задвижка – это простая металлическая пластина, позволяющая регулировать тягу.
Она может быть установлена как в одностенных, так и в двустенных котельных системах.
Когда дымоход и плита не используются, шибер должен быть в это время в закрытом положении.
Задвижка обычно устанавливается на начальном участке дымохода (первый метр), поскольку именно этот участок остается неизолированным.
С другой стороны, не рекомендуется устанавливать шиберную задвижку на хорошо изолированном участке дымохода. Особенно это касается двухконтурных дымоходов. Если металл внутренней и внешней трубы расширится, шибер может засориться.
Основные задачи шибера следующие:
- Функция регулятора тяги дымохода.
- Частичное закрытие участка дымохода.
- Регулирование интенсивности пламени в дымоходе.
Внимание! Если горение в пламенной камере вызывается приточным воздухом, заслонка дымовых газов не должна быть установлена на дымоходе! не устанавливается!
Демонстрация эффективности огнезадерживающей заслонки (видео)
В большинстве случаев заслонка изготавливается из нержавеющей стали толщиной не более 1 мм. Она выдерживает температуру до 900°C, устойчива к коррозии и имеет низкий коэффициент теплового расширения.
Для обеспечения максимального удобства использования дымохода и хорошего удаления сажи поверхность заслонки должна быть отполирована.
Стыки соединяются вальцовкой.
Стандартная заслонка закрывает до 85% дымохода, что является оптимальным значением для эффективного удаления дымовых газов.
Указания по эксплуатации
Как и любой прибор, который устанавливается не для красоты, а для реальной работы, шибер требует периодического обслуживания. Первое и самое главное – это очистка от отложений сажи. Изделия из нержавеющей стали отполированы до зеркального блеска, и сажа плохо к ним прилипает. Однако это не означает, что она не оседает совсем. Горизонтальный вариант чистится просто – специальным раствором в открытом положении. В случае с дросселями используется щетка, чистка производится через дымоход.
Еще один нюанс – важно постоянно контролировать работоспособность перемещения агрегата по направляющим. Плоский тип может заклинить в раме без контроля тяги. А в поворотном механизме может ослабнуть сварочное крепление направляющей, и воздуховод перестанет закрываться или, наоборот, открываться. Если это произойдет, то потребуется ремонт или замена вращающегося устройства. (Читайте статью "Банный теплообменник: функции, виды, установка").
СоветРаму раздвижной двери можно периодически покрывать антикоррозийным средством.
Советы профессионалов
Специалисты рекомендуют использовать сборные задвижки. Особенно если для дымохода в загородном доме или бане выбирается поворотный вариант. Самостоятельно изготовить задвижку так, чтобы она соответствовала всем размерам, довольно сложно. Кроме того, если нет необходимости заниматься ручным регулированием тяги, можно приобрести модель с электроприводом и датчиками. Такие устройства особенно важны для газовых котлов, которые не имеют встроенных автоматических дефлекторов.
Важный момент – если задвижка изготавливается самостоятельно, то в ее перекрываемом отверстии должен быть выполнен элемент – это 5-10 % общее сечение. Это обеспечит выход угарного газа через дымоход при закрытой задвижке. (Читайте статью "Чистка и уход за дымоходом сауны: Методы очистки, советы по использованию").
Эффективная работа банной печи или котла зависит от тяги, создаваемой в дымоходе. Она не всегда должна быть одинаковой. Чтобы регулировать силу воздушного потока, дымоход бани или дома оснащается заслонкой. Это простое устройство, которое позволяет регулировать внутренние размеры дымохода. При увеличении отверстия тяга увеличивается, а при сужении отверстия тяга уменьшается. Установка заслонки дымохода не только регулирует тягу, но и предотвращает попадание токсичных газов в жилые помещения.
Запорные клапаны могут быть плоскими или дроссельными и могут быть изготовлены из чугуна или стали. Выбор подходящей модели зависит от типа отопительного прибора и материала дымохода в доме или сауне. Установить откатные ворота самостоятельно несложно. Самое главное – избегать распространенных ошибок.
