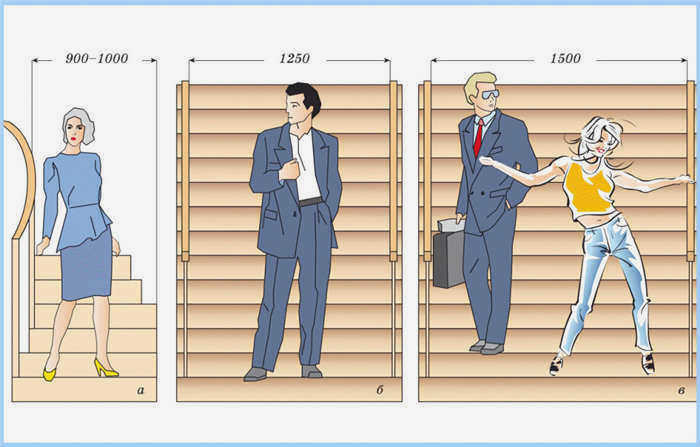

Ширина лестницы в многоквартирном жилом доме

Лестницы в многоэтажных жилых домах должны отвечать двум основным требованиям: во-первых, они должны быть удобными, а во-вторых, безопасными. Требования к проектированию и строительству лестниц в многоэтажных зданиях с несколькими квартирами регламентируются основным строительным документом СНиП 31_01_2003 "Многоквартирные жилые здания".

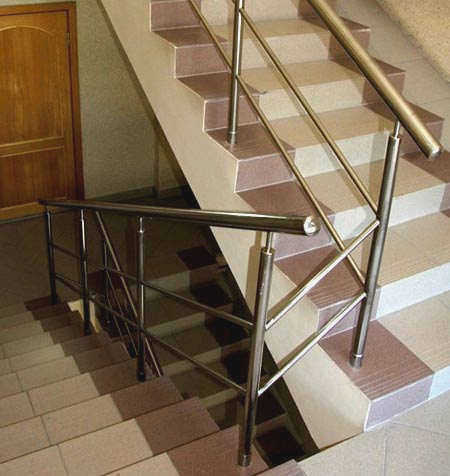

Классическая современная лестница в жилом доме

Основные требования к лестницам в многоэтажных зданиях

Вышеуказанный документ СНиП устанавливает следующие требования:

уклон и ширина лестничных маршей. параметры площадок и пандусов, высота лестничных маршей, величина вертикальности, горизонтальная плоскость ступеней и высота дверных проемов должны обеспечивать безопасность пользования.
Лестницы в жилом здании повышенной этажности (три и более этажей) должны проектироваться на высоте от 105 см, а максимальный уклон лестницы не должен превышать 1:1,75.
Безопасность пользования лестницей должна обеспечиваться конструкцией пандусов и поручней. Высота поручня не должна быть ниже 90 см. Для наружных лестниц это значение увеличивается до 120 см.

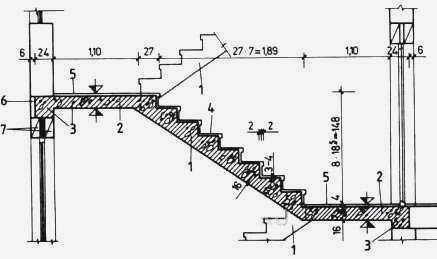

Чертеж лестницы в жилом доме

Проступи должны иметь одинаковую высоту и ширину по всей длине лестницы, чтобы избежать травм и ушибов при стремительном подъеме по лестнице. Это объясняется тем, что человек привык к определенному ритму и ритму движения при ходьбе, но если высота или ширина ступеней разная, этот баланс нарушается, и ходьба по лестнице требует повышенного внимания и концентрации.

Исключением в разнице ширины лестницы являются винтовые лестницы и лестницы со ступенями. В этом случае по объективным техническим причинам ширина лестницы не может быть одинаковой по всей ее длине. Однако здесь действует другой стандарт – ширина ступени в ее центральной части должна быть не менее 18 см.

Балюстрады для лестниц в жилых домах должны быть сплошными и оснащены поручнем.

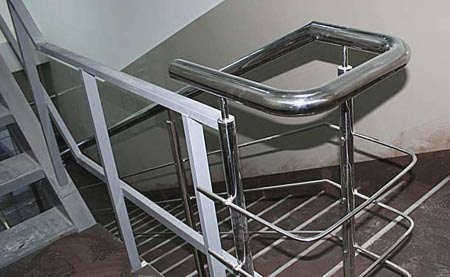

Пример поручня в жилом здании Согласно техническим требованиям, поручни лестниц в жилых зданиях не должны деформироваться при нагрузке до 0,3 кН/м.

Основные требования к лестницам в многоэтажных зданиях

Вышеуказанный СНиП устанавливает следующие требования:

Уклон и ширина лестничных маршей. Параметры площадок и пандусов, высота лестничных маршей, величина вертикальности, горизонтальная плоскость ступеней и высота дверных проемов должны обеспечивать безопасную эксплуатацию.
Лестницы, устанавливаемые в жилом доме, имеющем более одного этажа (от трех этажей и выше), следует проектировать высотой от 105 см, а величина максимального уклона лестничного марша не должна превышать 1:1,75.
Безопасность пользования лестницей должна обеспечиваться конструкцией пандусов и поручней. Высота поручней не должна быть менее 90 см. Для наружных лестниц это значение увеличивается до 120 см.

Чертеж лестницы в жилом доме

Такие параметры ступеней, как высота и ширина по всей длине лестничного марша, должны быть одинаковыми, чтобы избежать травм и ушибов при стремительном подъеме по лестнице. Это объясняется тем, что при ходьбе человек приспосабливается к определенному ритму и схеме движения, но если есть разница в высоте или ширине ступеней, этот баланс нарушается, и ходьба по таким ступеням требует повышенного внимания и концентрации.

Исключением из разницы в ширине ступеней являются винтовые лестницы и лестницы со ступенями, смещенными относительно друг друга. В этом случае, по объективным техническим причинам, ширина ступени не может быть одинаковой по всей длине лестницы. Однако здесь действует другой стандарт – ширина ступени в ее центральной части должна быть не менее 18 см.

Балюстрады для лестниц в жилых домах должны быть сплошными и оснащены поручнем.

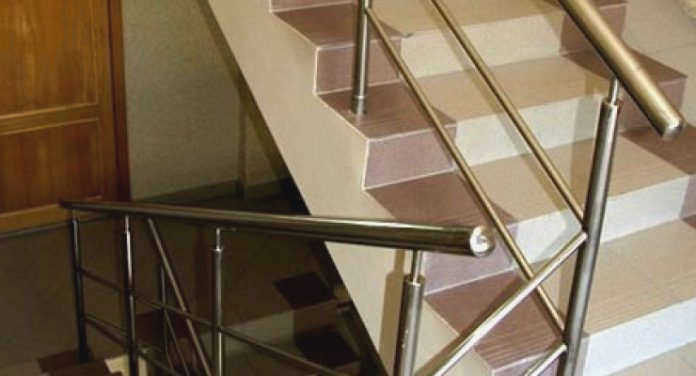

Пример поручня в жилом доме Согласно техническим требованиям, поручни лестниц в жилых зданиях не должны деформироваться при нагрузке до 0,3 кН/м.

Основные параметры лестниц

К основным элементам лестницы в жилом здании (ступени, пролеты, лестничные проступи, балюстрады, поручни, габариты и т.д.) предъявляются определенные требования, способствующие повышению общей безопасности. Рассмотрим основные требования.

При расчете параметров для проектирования лестниц и ступеней за основу был взят средний размер шага человека, равный примерно 62 см. Для расчета высоты ступени (m) и размера ее проступи (sz) используется простая формула:

Приведенная выше формула позволяет рассчитать неизвестную величину при наличии данных для другой величины.

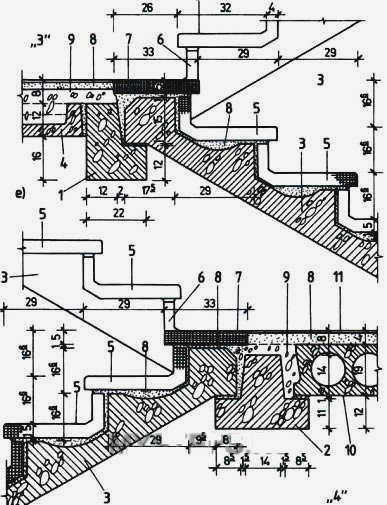

Схема ступеней лестницы в многоэтажном здании

Например, зная высоту ступеней (которую, кстати, также легко рассчитать по простой формуле), легко рассчитать размер проступи и наоборот. На что следует обратить особое внимание при проектировании ступеней? Все они должны иметь абсолютно одинаковые параметры. Даже малейшее отклонение от этого правила недопустимо. Только при соблюдении этого требования лестница будет соответствовать нормам безопасности.

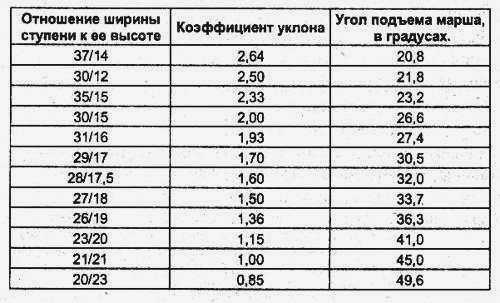

Помимо правильно подобранных размеров ступеней, важно правильно рассчитать угол наклона лестницы. Как слишком крутые, так и слишком пологие лестницы будут неудобны в использовании.

Все ступени должны иметь нескользящую поверхность, то есть не должны быть сделаны из скользкой плитки или покрыты материалом с шероховатой поверхностью.

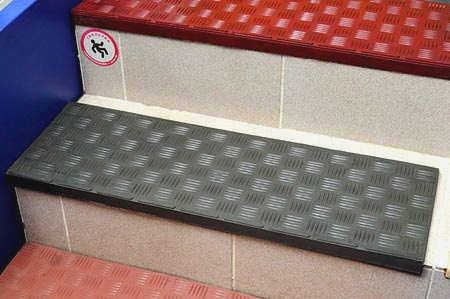

Установка специальных шероховатых панелей на лестницах

Проступи лестницы

Эксплуатационные характеристики лестниц напрямую зависят от количества ступеней, из которых они состоят. Существует правило, что в общественных местах количество ступеней на лестнице не должно быть меньше трех. Первая – это верхняя ступень, вторая – ступень пролета, третья – нижняя площадка. Однако в жилых домах такие варианты встречаются редко, за исключением лестниц на крыльце.

Шаг лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два момента: удобство (безопасность) перемещения по лестнице и минимизация площади лестничного марша. Безопасность лестницы зависит от ее уклона и количества ступеней.

Количество ступеней ступеней в одном лестничном марше должно быть не менее 3 и не более 16. При меньшем количестве легче споткнуться, при большем – лестница "утомляет" и требуется промежуточная площадка.
Желательно предусмотреть нечетное количество ступеней в марше, так как удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
Рекомендуемый шаг лестницы составляет от 1:2 до 1:1,75 (от 20 до 26,7 ступеней).
Максимальный уклон для маршевой лестницы составляет 1:0,85 (50 градусов).
Минимальный уклон для маршевых лестниц 1:2,75 (20 градусов)
Максимальная высота ступени для лестниц. в жилых и общественных зданиях – 19 см, для внутренних лестниц – 20 см, для подвальных и чердачных лестниц – 21 см.
Минимальная высота ступени . – 12 см.
Максимальная ширина проступей лестниц. в жилых и общественных зданиях – 26 см, для внутренних лестниц – 23 см, для подвальных и чердачных лестниц – 21 см.
Минимальная ширина ступеней – 25 см. Для лестниц, ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
Высота ступеней лестницы в пределах одного марша не должна отличаться более чем на 5 мм.
При ширине ступени до 26 см размер ее свеса не должен превышать 3 см.
Задние ступени (клиновидные) у внутренней границы полезной ширины должны иметь проступь не менее 10 см и 26 см у средней линии пролета.
Радиус закругления центральной линии прохода с проступями должен быть не менее 30 см.
Расстояние между проступью лестницы и потолком должно быть не менее 2 метров.

1 Область применения

1.1 Настоящий Кодекс распространяется на проектирование и строительство вновь строящихся и переоборудованных жилых помещений* высотой до 75 м, включая общежития квартирного типа, а также жилых комнат, являющихся частью помещений в зданиях другого функционального назначения.

* Здесь и далее высота жилища определяется по пункту 3.1 СП 1.13130.2009.

1.2 Настоящий Кодекс не распространяется на: блокированные жилища, запроектированные в соответствии с требованиями СП 55.13330, в которых блоки, принадлежащие разным жилищам, не находятся друг над другом, а общими являются только стены между соседними блоками; мобильные жилища; мобильные жилища, указанные в [4, статья 92, часть 1, пункты 2) – 8)].

1.3 Строительство и эксплуатация многоквартирных жилых домов не должны отклоняться от параметров, установленных настоящим Кодексом.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Промышленное оборудование. Общие требования безопасности

ГОСТ 25772-83 Балюстрады стальные для лестниц, балконов и крыш. Общие технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и фундаментов. Общие положения

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31937-2011 Здания и сооружения. Принципы контроля и мониторинга технического состояния

ГОСТ 33125-2014 Устройства солнцезащитные. Технические условия

ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к оборудованию и установкам. Лифты для перевозки людей или людей и грузов

ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Организованная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования

ГОСТ Р 51773-2009 Услуги коммерческие. Классификация коммерческих предприятий

ГОСТ Р 53254-2009 Средства пожаротушения. Стационарные наружные эвакуационные пути. Ограждения на крышах. Общие технические требования. Методы испытаний

ГОСТ Р 56420.2-2015 (ISO 25745-2:2015) Лифты, эскалаторы и пассажирские конвейеры. Энергетические характеристики. Часть 2. расчет энергопотребления и классификация энергоэффективности лифтов.

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 58020-2017 Система коллективного приема сигналов цифрового эфирного телевидения. Основные параметры, технические требования, методы измерений и испытаний

СП 1.13130.2009 Системы противопожарной защиты. Пути эвакуации и выходы (с изменениями N 1)

СП 2.13130.2012 Системы противопожарной защиты. Обеспечение огнестойкости средств противопожарной защиты (с изменениями и дополнениями N 1)

Введение

Пересмотр свода правил осуществлен авторами ОАО "ЦНИИПромзданий" (кандидат архитектуры Д.К. Лейкина. Д.К. ЛейкинаД.К. Лейкина, кандидат архитектуры Н.В. Dubynin, L. Кашулинакандидат технических наук М.Ю. Граник, З.А. Ещенко, А.В. Зоткин), ФГБУ "Центральный научно-исследовательский и проектно-конструкторский институт Минстроя России" (д.т.н., проф. Д.Г.Пронин), НТА Академия коммунального хозяйства (Д.В.Суворов).

1.1 Настоящий Свод правил распространяется на проектирование новых и реконструируемых многоквартирных (в том числе блокированных) жилых зданий высотой до 75 м* для мало-, средне- и многоэтажных зданий (в соответствии с СП 42.13330), включая многоквартирные общежития, а также жилых зданий, входящих в состав зданий иного функционального назначения.

* Здесь и далее высота жилого здания определяется по СП 1.13130.2020 (пункт 3.1).

1.2 Настоящий свод правил не распространяется на проектирование отдельно стоящих и двухквартирных жилых домов, возводимых в соответствии с требованиями СП 55.13330; мобильных жилых домов; жилых домов специализированного жилищного фонда, определенных в [4, статья 92, часть 1, пункты 2) – 8)].

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 23166-2021 Конструкции светопрозрачных оконных и балконных ограждений. Общие технические условия

ГОСТ 25772-2021 Перила металлические для лестниц, балконов, крыш, ступеней и площадок. Общие технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и фундаментов. Общие положения

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 30826-2014 Стекло многослойное. Технические условия

ГОСТ 31462-2021 Блоки оконные защитные. Общие технические условия

ГОСТ 31829-2012 Оборудование для озонаторных установок. Требования безопасности

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 33125-2014 Оборудование солнцезащитное. Технические условия

ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к оборудованию и установкам. Лифты для перемещения людей или людей и грузов

ГОСТ 34058-2021 Инженерные сети зданий и внутренних сооружений. Монтаж и пуско-наладка, техническое обслуживание и ремонт испарительного и компрессорно-конденсаторного оборудования бытовых систем кондиционирования воздуха. Принципы и контроль выполнения работ

ГОСТ 34305-2017 (EN 81-72:2015) Лифты пассажирские. Лифты для пожарных

ГОСТ Р 51773-2009 Коммерческие услуги. Классификация коммерческих предприятий

ГОСТ Р 52941-2008 (ISO 4190-6:1984) Лифты пассажирские. Проектирование систем вертикального транспорта в жилых зданиях

ГОСТ Р 53254-2009 Техника пожарная. Лестницы наружные пожарные стационарные. Ограждения на крышах. Общие технические требования. Методы испытаний
