Стеновая панель (5 RIB/2)
Технические характеристики композитных панелей
Конструкция стеновых и кровельных сэндвич-панелей состоит из:
- двух профилированных оцинкованных стальных листов толщиной 0,43-0,7 мм с полимерным покрытием "Полиэстер" или другим видом покрытия, согласованным с заказчиком. Для облицовки используются только рулоны горячеоцинкованной стали российских металлургических комбинатов НЛМК и Северсталь или других производителей;
- один слой высококачественного утеплителя (сердечника), по выбору заказчика, из базальтовой минеральной ваты (плотность 90-140 кг/м3) или пенополистирола (плотность 12-25 кг/м3);
- высококачественный специальный клей DOW или других производителей для обеспечения прочного сцепления. Стеновые и кровельные сэндвич-панели StalProfilGroup изготавливаются в соответствии с техническими требованиями ТУ 5284-001-05500492-2017.
Размеры сэндвич-панелей

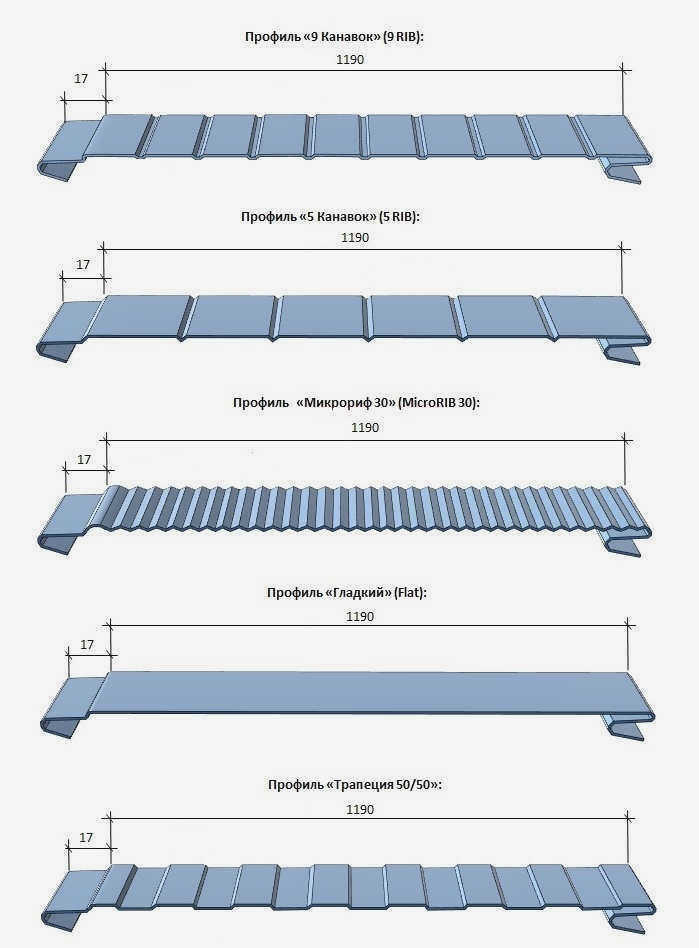

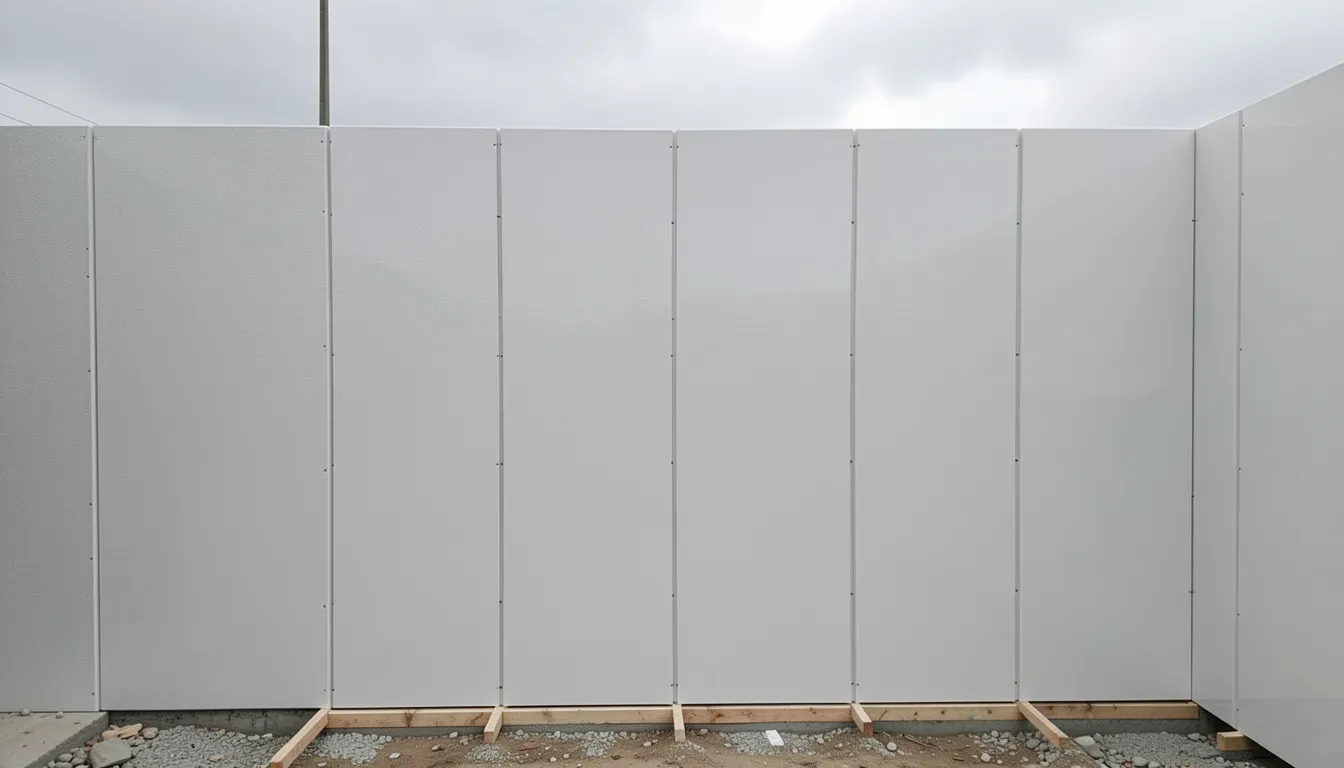

Стеновые сэндвич-панели изготавливаются с рабочей шириной 1190 мм и, по запросу, также с шириной 1000 мм. Полная (до монтажа) ширина сэндвич-панелей с учетом Z-замков составляет 1206 мм. Длина стеновых и кровельных сэндвич-панелей определяется заказчиком и может составлять от 1,5 м до 14 м. Толщина стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – минеральной ваты или полистирола.
Отклонения от номинальных размеров панелей должны быть в соответствии с приведенной ниже таблицей.
| Длина панели, мм | Допустимое отклонение от проектных размеров, мм | ||
| по длине | по ширине | по толщине | |
| до 6000 более 6000 | ±10.0 // ±14.0 | ±7.0 | ±10.0 |
| Ширина | 1000 мм | 1000 мм, 1200 мм |
| Длина | 2000 мм до 13 500 мм | 2 000 мм до 13 500 мм |
Характеристики стеновых панелей из пенополистирола (EPS)
| Толщина панели S, мм | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
| Удельный вес, кг/м 3 | 9,45 | 9,6 | 9,9 | 10,2 | 10,58 | 10,95 | 11,7 | 12,45 |
| Теплопроводность изоляции, Вт/м*К | 0,80 | 0,69 | 0,52 | 0,42 | 0,41 | 0,29 | 0,22 | 0,18 |
| Теплопроводность теплоизоляции, Вт/м.°C | Расчетный | =0.039 | ||||||
| Монтажная ширина, мм | 1190, 1200 | |||||||
| Длина панели, мм | 2000-13500 | |||||||
| Огнестойкость | ||||||||
Кровельные сэндвич-панели: размеры
Данные относятся к кровельным панелям с теплоизоляцией минеральная вата, минеральной ватой плотностью 130 кг/м³ и толщиной листа 0,6 и 0,7 мм.
| 50 | 1084 (ширина монтажная ширина 1000) |
1800 – 13000 | 18,34 | 20,18 |
| 80 | 22,24 | 24,08 | ||
| 100 | 24,84 | 26,68 | ||
| 120 | 27,44 | 29,28 | ||
| 150 | 31,34 | 33,18 | ||
| 170 | 33,94 | 35,78 | ||
| 200 | 37,84 | 39,68 |
Данные для сэндвич-панелей с теплоизоляцией полистирол плотность 25 кг/м³ и листов толщиной 0,6 х 0,7 мм. 0,6 и 0,7 мм.
| 50 | 1084 (ширина монтажная ширина 1000) |
1800 – 13000 | 13,09 | 14,93 |
| 80 | 13,84 | 15,68 | ||
| 100 | 14,34 | 16,18 | ||
| 120 | 14,84 | 16,68 | ||
| 150 | 15,59 | 17,43 | ||
| 170 | 16,09 | 17,93 | ||
| 200 | 16,84 | 18,68 |
Удельный вес сэндвич-панели
Важным показателем сэндвич-панели является ее вес. При этом первостепенное значение имеют толщина и вес утеплителя, которые во многом определяют стоимость готового изделия. Наиболее самый тяжелый является минеральная вата, которая имеет высокую плотность (110 кг/м3). (110 кг/м3)а самым легким является пенополистирол (25 кг/м3). Для получения дополнительной информации о весе см. вес сэндвич-панелей.
Например, квадратный метр плиты толщиной 50 мм с утеплителем из минеральной ваты – весит чуть более 38 кг. Такая же панель с полистирольной изоляцией весит менее 10 кг.
Вес сэндвич-панелей варьируется в зависимости от типа теплоизоляции и ее плотности:
| Пенополистирол, кг/м²: | 5,53 | 5,83 | 6,13 | 6,43 | 6,73 | 7,03 | 7,33 | 7,63 |
| Минеральная вата, кг/м²: | 10,93 | 13,03 | 15,13 | 17,33 | 19,33 | 21,43 | 23,53 | 25,63 |
Что такое стандарт и нестандарт?
Для этого строительного материала не существует национальных норм и стандартов. Поэтому производители свободны в своих действиях и могут выпускать продукцию тех размеров, которые наиболее желательны для клиентов.
Крупные производители сэндвич-панелей могут устанавливать свои собственные размеры и производить продукцию в соответствии с ними. Размеры зависят от оборудования, имеющегося на производственной площадке. Поэтому эти параметры можно уточнить у каждого производителя.
Ниже перечислены наиболее распространенные или стандартные размеры панелей, выпускаемых производителями продукции. Кроме того, в таблице ниже показано, как размеры влияют на вес элементов и их сопротивление теплопередаче.
| Толщина (высота), мм | Длина, мм | Ширина, мм | Вес, кг | Удельный вес, кг/м 2 | Сопротивление теплопередаче, (м 2×К)/Вт |
| 50 | 1200 | 1000 | 16,03 | 16,3 | 1,2 |
| 60 | 1200 | 1000 | 18,55 | 18,1 | 1,4 |
| 80 | 1300 | 1170 | 19,7 | 19,6 | 1,9 |
| 100 | 1400 | 1190 | 22,15 | 24,8 | 2,2 |
| 120 | 1300 | 1000 | 24,6 | 24,0 | 2,7 |
| 150 | 1200 | 1000 | 28,27 | 27,3 | 3,2 |
| 180 | 1300 | 1170 | 34,86 | 30,6 | 3,9 |
| 200 | 1400 | 1190 | 34,38 | 32,8 | 4,2 |
| 220 | 1200 | 1000 | 37,9 | 37,1 | 4,8 |
| 250 | 1400 | 1190 | 39,0 | 38,3 | 5,2 |
Почему важно правильно подобрать значения?
Размер изделия определяет как бюджет владельца, так и характеристики самого материала.
Например, Толщина панелей оказывает непосредственное влияние на несущую способность элементов при равномерно распределенной нагрузке. элементов при равномерно распределенной нагрузке. Это сопротивление уменьшается с увеличением длины пролета. Для определенных размеров, таких как 50, 80 и 100 миллиметров, при определенном расстоянии между вертикальными опорами сопротивление равно 0.
Это означает, что элементы такой толщины могут быть установлены на вертикальные перегородки только при условии, что они расположены на расстояниях, указанных в таблице ниже.
| Толщина, мм | Несущая способность, кгс/м 2 | |||||||||
| Длина пролета, м | ||||||||||
| 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| 50 | 217 | 156 | 119 | 98 | 76 | — | — | — | — | — |
| 80 | 232 | 2189 | 164 | 114 | 94 | 74 | 65 | 46 | — | — |
| 100 | 254 | 213 | 175 | 143 | 120 | 96 | 71 | 44 | 26 | — |
| 120 | 271 | 225 | 190 | 160 | 134 | 115 | 97 | 76 | 56 | 35 |
| 150 | 274 | 241 | 215 | 189 | 163 | 138 | 117 | 95 | 74 | 52 |
| 200 | — | 289 | 262 | 235 | 210 | 184 | 157 | 133 | 108 | 85 |
| 250 | — | — | 305 | 260 | 232 | 200 | 186 | 150 | 128 | 110 |
Минеральная вата [МВт], руб/м²
Плотность изоляции 110 кг/м³ Толщина металлической облицовки 0,5.
| Стена до 150 м² | 2540 | 2695 | 2790 | 2910 | 2990 | 3400 |
| Стена 150-500 м² | 2520 | 2675 | 2770 | 2890 | 2970 | 3380 |
| Стены 500 м² и выше | 2500 | 2655 | 2750 | 2870 | 2950 | 3360 |
| Кровля до 150 м² | 2695 | 2855 | 2945 | 3075 | 3245 | 3525 |
| Кровля 150-500 м² | 2675 | 2835 | 2925 | 3055 | 3225 | 3505 |
| Кровля от 500 м² | 2655 | 2815 | 2905 | 3035 | 3205 | 3485 |
Минимальный заказ 30 м² каждой позиции + 20% маржа Количество от 30 до 100 м² – 20% маржа, срок изготовления от 15 п.д.
Пенополиуретан [PUR-PPU], руб. за м².
| Стены до 500 м² | 2780 | 2900 | 3030 | 3305 | 3570 | 3870 | 4360 | 5190 |
| Стены площадью от 500 м² | 2740 | 2860 | 3000 | 3265 | 3530 | 2830 | 4320 | 5150 |
| Стены до 500 м² | 2780 | 2900 | 3030 | 3305 | 3570 | 3870 | 4360 | 5190 |
| Стены до 500 м² | 2740 | 2860 | 3000 | 3265 | 3550 | 3850 | 4420 | 5150 |
| Кровля до 500 м² | 3100 | 3240 | 3390 | 3620 | 3880 | 4180 | 4670 | – |
| Кровля от 500 м² | 2060 | 3200 | 3350 | 3580 | 3840 | 4140 | 4630 | – |
Монтаж сэндвич-панелей от 600 руб/м².
Для получения ценового предложения, пожалуйста, свяжитесь с нами по телефону 8 (800) 444-00-85 или отправьте нам электронное письмо по адресу [email protected].
