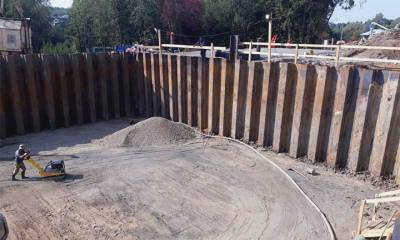

Шпунтирование котлована

После завершения строительства шпунтовой сваи проверяется ее глубина. Разница между фактическим положением элементов и проектным значением не должна превышать максимально допустимого отклонения, в противном случае шпунт выкапывается и устанавливается заново.

Шпунтовые сваи

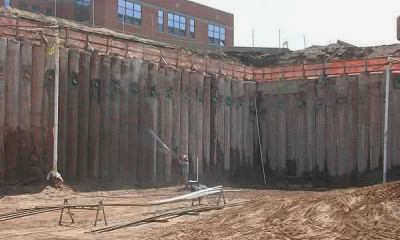

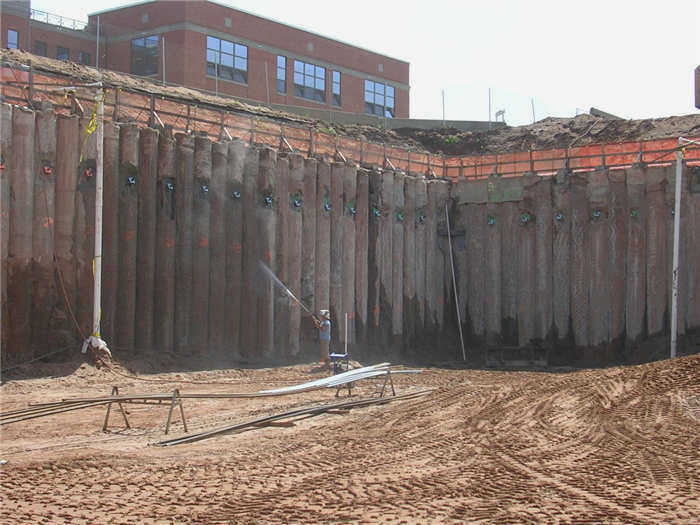

Рытье котлованов – один из важнейших этапов нулевого цикла в высотном строительстве. Обычно его выполняют с помощью экскаваторов. В соответствии с требованиями СНиП шпунтовое ограждение котлована должно быть глубиной более двух метров. Такие фундаменты обеспечивают надежную защиту от обрушения и затопления грунтовыми водами.

Виды шпунтовых свай

• Шпунтовые сваи Ларсена. Это самый популярный и востребованный вид шпунтовых свай. Этот тип перемычки выполнен в виде корытообразного металлического профиля с закругленными концами. Его длина может достигать 35 м, а ширина – 0,8 м. Используется для мостов, пристаней, плотин и т.д.

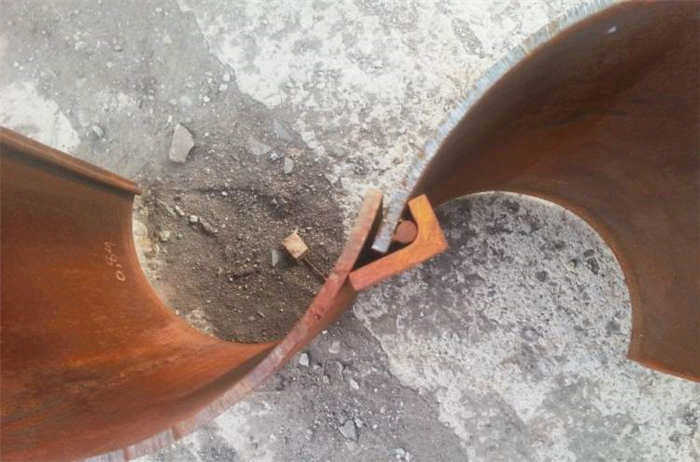

• Piperbung. Используется в условиях неустойчивого грунта, склонного к горизонтальному смещению. Трубы имеют большое поперечное сечение, что позволяет увеличить площадь поверхности грунта бункера. Используемые диаметры варьируются от 530 до 1420 миллиметров. Шпунтовые сваи имеют специальные пазовые замки, которые располагаются по боковым контурам.

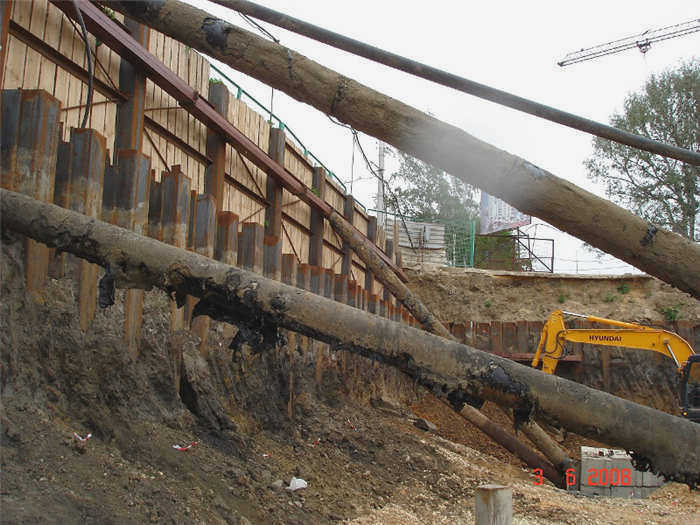

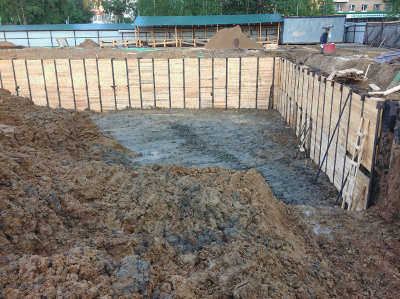

В некоторых случаях шпунтовые стены создаются также с использованием бетонных и деревянных изделий. Однако эта технология не очень популярна из-за высокой стоимости. Следует также отметить, что стальные шпунтовые сваи являются многоразовыми, чего нельзя сказать о железобетонных и деревянных конструкциях. Согласно стандартам СНиП, стальные изделия выдерживают до 20 циклов использования.

Что это такое?

Коффердамы представляют собой сплошные стены, состоящие из одинаковых элементов, соединенных между собой.

Сочетание отдельных шпунтовых свай позволяет конструкции выдерживать большие нагрузки и остается надежным креплением для стен котлована.

Высокая прочность и устойчивость позволяют использовать шпунтовые стенки на слабых грунтах:

• песчаные почвы,
• болотистых почвах,
• с высоким уровнем грунтовых вод.

Некоторые типы шпунтовых свай используются для укрепления береговой линии. Они обычно используются в широких котлованах глубиной более пяти метров.

Строительные нормы и правила

СП 45.13330.2017 регулирует размещение земляных сооружений. Согласно требованиям этого документа, при устройстве шпунтовых свай, а также при других строительных работах необходимо учитывать пересечения с существующими коммуникациями. Особое внимание следует уделять линиям связи, силовым кабелям и магистральным трубопроводам.

СНиП 12-04-2002 "Безопасность труда в строительстве" не требует применения специальных методов усиления отвесных стенок котлованов и траншей, но запрещает работу в таких котлованах без дополнительного усиления стенок, если их глубина превышает:

• 1 метр, в случае работы в песчаных грунтах;
• 1,25 метра, в случае работы в песчаной глине;
• 1,5 метра в случае работы в глине и суглинке
• не более 2 метров в случае уплотненных почв.

Также размещение заборных конструкций регламентируется ГОСТ Р 57365-2016 "Стены заборные. Правила производства работ".

Согласно этому документу, рекомендуется заранее подготовить строительную площадку для размещения перемычек, обозначить отдельные перемычки и провести инженерные изыскания для определения необходимости ограждения перемычек.

Виды защиты шпунтовых свай

Шпунтовые сваи делятся на несколько основных типов:

Расчеты производятся по формуле, в которой учитываются

• вертикальные силы давления грунта на глубине шпунтовой стенки;
• активная сила давления грунта на шпунт;
• расчетная глубина сооружения;
• пассивная сила давления грунта на шпунт.

Наши специалисты могут оказать помощь в расчете ограждения коффердама по телефону +7 (495) 799-75-4.

От чего зависит стоимость

Цены на шпунтовые сваи для земляных работ и услуг по исследованию грунта могут значительно отличаться. Например, цена шпунтовой стенки Ларсена отличается от цены обычной деревянной конструкции. Цены на шпунтовые сваи можно найти в соответствующем разделе сайта. Вы также можете воспользоваться онлайн-калькулятором для расчета смещения.

1. Наш собственный парк тяжелой техники. Это позволяет нам осуществлять забивку шпунта в полном соответствии со строгими требованиями строительных стандартов.
2. Квалифицированные специалисты. Мы используем самые современные технологии и обладаем достаточным опытом для решения любых задач.
3. Надежная репутация. Мы внимательно относимся к потребностям наших клиентов и стремимся выполнить каждый проект на самом высоком уровне.

Шпунтовые сваи Larsen используются в тех случаях, когда шпунтовая стенка должна быть водонепроницаемой. Сама шпунтовая стенка представляет собой кусок металла специальной формы. Соседние элементы шпунтовой стенки соединяются между собой с помощью специальных защелок для обеспечения водонепроницаемости. Чтобы сделать стыки еще более водонепроницаемыми, используется герметик. Шпунтовые сваи Ларсена требует высокой степени точности и аккуратности; возможно также предварительное бурение.

Мы используем следующие машины и оборудование:

• гусеничный экскаватор KOMATSU PC-200
• Гидравлический вибромолот HYDRA-3000
• Высокочастотный гидравлический вибромолот
• Экскаватор ЭО-5119 с буровым оборудованием СО-2
• Буровая установка CASAGRANDE B125

Устройство перемычек – важный вопрос, требующий правильного выбора метода и предварительных расчетов. Для консультации и заказа работ с нашими специалистами можно связаться по телефону +7(495) 722-96-05.

Технология забивки шпунтовых свай схожа с технологией забивки свай, но используется специальный оголовок молота. Максимальная длина шпунтовых свай обычно не превышает 12 метров; если требуется более глубокая оболочка, секции свариваются между собой для достижения необходимой глубины. Чаще всего используются перемычки.

Стоимость ограждения перемычек

Закажите услугу у нас!

Более подробную информацию вы можете получить по телефонам +7 (495) 363-02-45, +7 (495) 722-96-05.

Расчет и стоимость забора

Расчеты необходимы для определения конфигурации, размера стены и дополнительного армирования. Это обеспечит необходимую прочность и устойчивость всей конструкции. В расчетах учитываются значения опрокидывающей нагрузки, усилия подпорной стенки, коэффициент несущей способности грунта конструкции и надежность стенки. Последняя может изменяться в зависимости от типа подпорной стенки и грунтовых условий.

При определении прочности учитывается сопротивление нагрузке метра стены, прочность ленты, стандартная прочность и коэффициент несущей способности грунта конструкции. Окончательным показателем является сопротивление разрыву замков, которое учитывает горизонтальные нагрузки, радиальные усилия, фактор условий работы и нормативное сопротивление разрыву замков (варьируется в зависимости от типа стали).

Описание видео

О принципах устройства безопасного котлована под шпунтовую стену:

Окончательная стоимость котлована зависит от ряда важных факторов. Прежде всего, учитывается тип используемого материала, например, доски, трубы, металлические шпунтовые сваи, шпунт Ларсена. Тип оборудования (сваебойная установка), используемого для забивки шпунта, также влияет на стоимость. Основной статьей затрат является объем выполняемых работ. В то же время общая стоимость может быть увеличена за счет необходимости установки по периметру подпорных плит, которые выполняют роль опор для усиления стены.
