Шведская плита фундамент технология

Лучшим инструментом для уплотнения песка и гравия является вибрационный каток.

Утепленная буфетная плита: технология буфетного плитного фундамента

Говоря об устройстве полов в доме на первом этаже, мы часто имеем в виду устройство стяжки на плите перекрытия или создание бетонных полов по грунту. Эти технологии устройства полов в доме берут свое начало из традиционной технологии строительства. Фундамент обычно используется в качестве основания для бетонных плит перекрытия или опор для лаг в деревянном доме. Столбчатый фундамент и промежуточные фундаменты служат опорной конструкцией для балок перекрытия.

Существуют и другие технологии, при которых фундамент строится отдельно от пола. Однако существует технология строительства фундамента, который становится основанием пола для всего дома, и это основание утепляется системой водяного теплого пола.

Технология строительства монолитного плитного фундамента с системой водяного напольного отопления называется фундаментом с утепленной плитой Шенка или сокращенно ISP-фундаментом.

Где возможно применение фундамента ISP

Фундаменты ПСБ относятся к фундаментам мелкого заложения, и их строительство не зависит от типа грунта или глубины залегания грунтовых вод.

Давайте рассмотрим этапы создания изолированной плиты.

Планировка фундамента

Закладка фундамента производится в соответствии с проектом с предварительной расчисткой участка от деревьев, кустарников, травы. Территория под СФП должна быть открытой с доступом для строительной техники.

Необходимо разметить не только территорию строительства, но и дренажную систему вокруг дома (вокруг плиты перекрытия) для отвода воды от дома и ливневых стоков. Наряду с разметкой дренажной системы необходимо отметить расположение септика и канализационных линий от дома до септика.

Земляные работы

Технология фундамента с изолированной плитой требует проведения большого объема земляных работ. Изолированная плита требует выравнивания, расчистки и выемки грунта на всей поверхности плиты. Поэтому рекомендуется заранее позаботиться о найме строительной техники, например, здесь.

Площадка для фундамента ПСУП должна быть плоской и ровной. На дно котлована укладывается слой геотекстиля. Поверх геотекстиля укладывается слой песка хорошего качества.

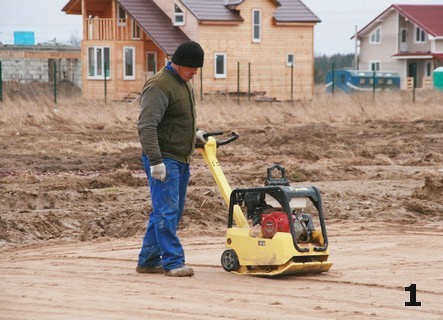

Важно! Теплоизолированная отопительная панель требует уплотнения песчаной подушки с помощью трамбовки. Во время уплотнения песок необходимо постоянно увлажнять водой, подсоединив шланг к машине и подавая воду. Слой песчаной подушки должен составлять не менее 15 см.

Инженерные работы

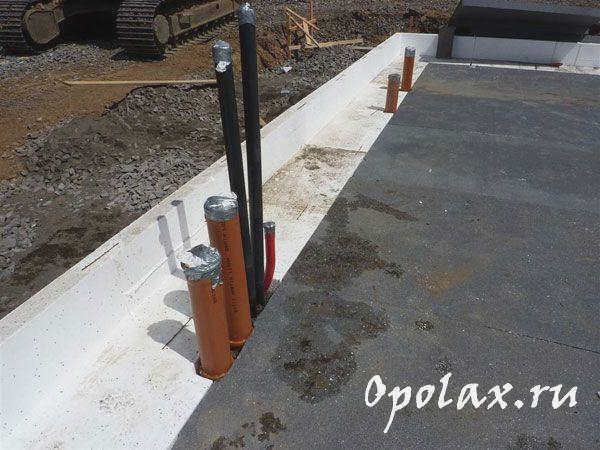

Изолированная стяжка пола требует, чтобы все инженерные коммуникации в доме были проложены до укладки плиты. Поэтому канализационные трубы, трубы, подводящие воду к дому, и трубы дренажной системы должны быть проложены после укладки песчаного слоя.

Какие существуют типы фундаментов?

Фундамент – это основа, на которой держится весь дом. Поэтому к его строительству стоит отнестись как можно серьезнее. Любая ошибка при проектировании и строительстве фундамента может привести к тяжелым последствиям: если он просядет или разрушится, в стенах появятся трещины, а здание деформируется.

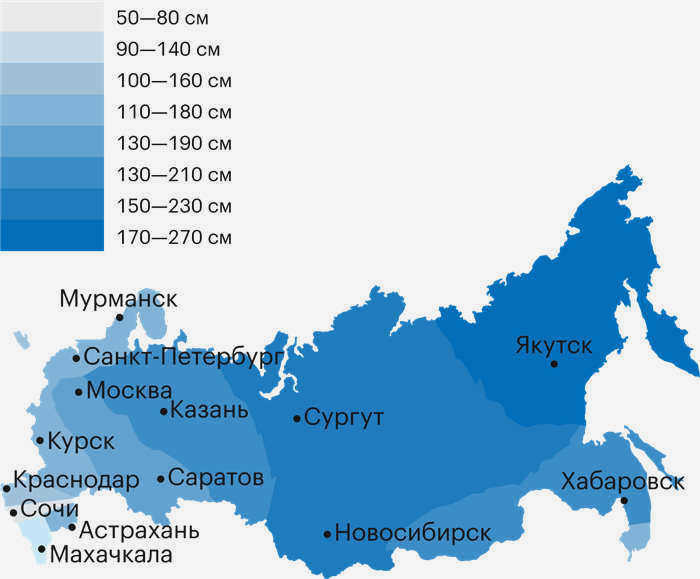

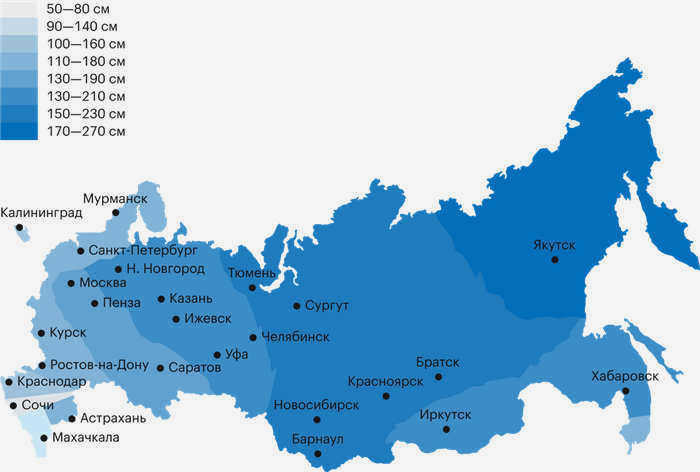

Фундаменты делятся на мелкозаглубленные, когда большая их часть находится над поверхностью земли, и полнозаглубленные – те, которые погружены глубоко в землю. Последние обычно выкапываются на глубину промерзания, то есть ниже уровня, которого может достичь мороз зимой. Глубина промерзания является предписывающей величиной. Для каждого региона она определяется сводом стандартов и правил, Снип. Для Ленинградской области это значение составляет 1,2 м. Это означает, что полнозаглубленные фундаменты в нашем регионе должны уходить в землю глубже этого значения.

Фундаменты делятся на несколько типов в зависимости от используемой технологии.

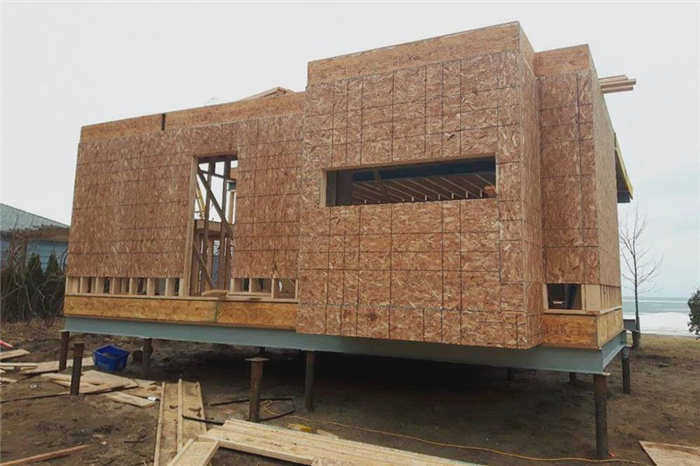

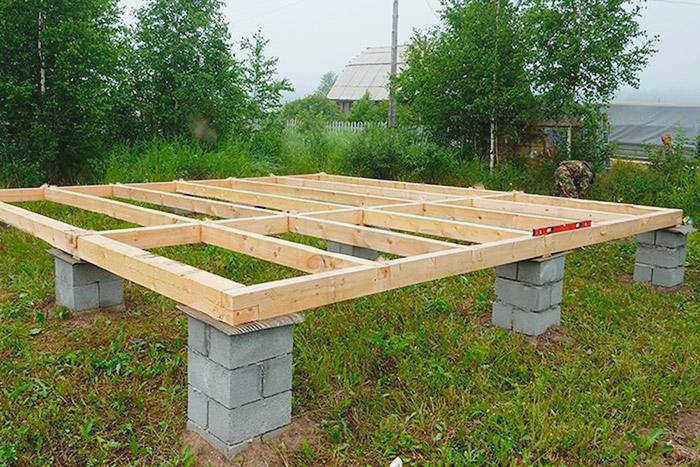

Столбчатый. Один из самых дешевых и простых в реализации вариантов. Он представляет собой возведение отдельно стоящих столбов, обычно из бетона, но иногда из цементных блоков или кирпича. Столбчатый фундамент делается следующим образом: на участке выкапывается необходимое количество ям, устанавливается опалубка и заливаются бетонные столбы нужной высоты. Все эти колонны соединяются верхней балкой – деревянным или металлическим брусом, который образует прочную хорду.

Кроме того, пустотелое перекрытие подходило для выбранного мной типа отопления.

Еще одна причина, по которой я выбрал канальное отопление, заключается в том, что я хочу отапливать свой дом исключительно теплым полом. Я считаю этот тип отопления более эффективным, комфортным и экологичным, чем радиаторное отопление.

Кроме того, первоначально я планировал использовать тепловой насос в качестве источника отопления. Это устройство, которое извлекает тепло из земли ниже уровня промерзания. На этой глубине температура грунта всегда положительная – около +6°C.

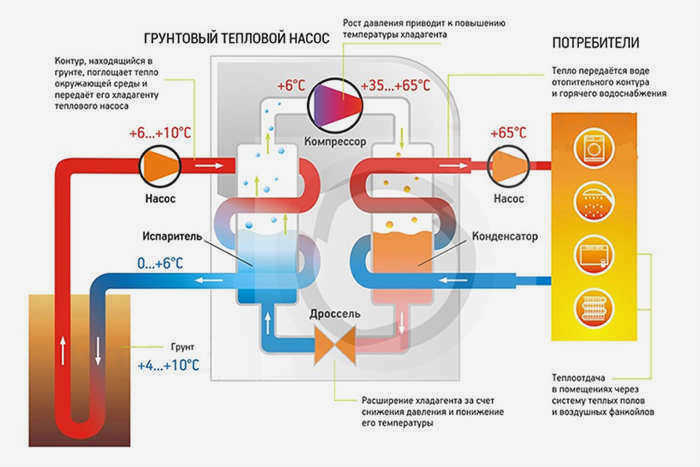

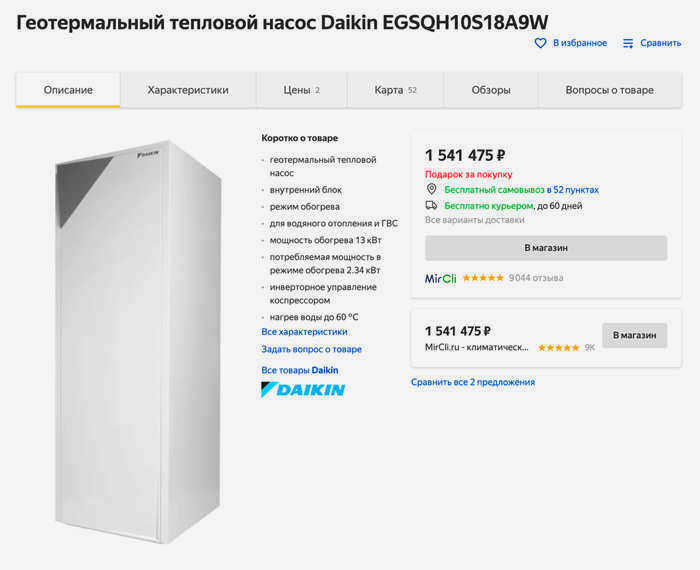

Тепловой насос работает как холодильник: у него тоже есть испаритель, компрессор, конденсатор и хладагент – фреон. Только схема работает в обратном направлении. Холодильник извлекает тепло из продуктов внутри камеры и перенаправляет тепловую энергию наружу, а насос всасывает тепло из земли и направляет его в систему отопления дома. В этом случае насос показывает свою наибольшую эффективность именно при напольном отоплении – в систему отопления можно подавать воду при температуре +30 … 35 °C. В случае с радиаторами это не менее +70 °C. Главный недостаток этих агрегатов в том, что, в отличие от холодильников, они не выпускаются серийно, и их цена начинается от нескольких сотен тысяч рублей и поднимается до нескольких миллионов, в зависимости от производителя и мощности.

Я не решился на установку теплового насоса, потому что это не входило в мой бюджет. Сейчас я отапливаю дом электричеством ночью: с 23:00 до 07:00 я нагреваю буферную емкость для воды объемом 1 000 литров до +90°C, а днем использую ее для системы "теплый пол". Но в будущем я хотел бы также установить насос.

Технология строительства утепленного перекрытия

Описанная ниже технология строительства может быть использована на любом типе почвы, за исключением торфяных, земляных и илистых почв. В этом случае необходимо будет снять слой почвы и заменить его уплотненным песком. ННесущая способность фундамента должна быть не менее 1 кг/см2 . Это позволит построить здание высотой до трех этажей с несущими конструкциями из любого материала – кирпича, газобетонных блоков, деревянных каркасных панелей, клееного бруса и т.д.

Изолированная буферная плита может выдержать вес здания высотой до трех этажей.

Метод расчета толщины железобетонной фундаментной плиты

Определение толщины фундаментной плиты является самым важным этапом в процессе проектирования. Неточные расчеты или выбор параметров "по совету друзей" могут закончиться плачевно. Слишком слабый фундамент может треснуть после первой же зимы или оказаться слишком массивным, что приведет к финансовым потерям.

Оригинальный чертеж известной шведской компании Dorocell определяет основные параметры ЦКС

Обратите внимание, что сегодня невозможно сделать полноценный расчет утепленной шведской плиты на основе стандартов СНиП и ГОСТ. Это связано с тем, что в российском проектном сообществе нет признанной нормативной документации или базовых расчетов. В упомянутых выше нормативных актах нет такого понятия, как PSI.

Однако не стоит думать, что все скандинавские плитные фундаменты строятся "на глазок". Методика расчета, хотя и не такая подробная, как хотелось бы, существует. Дело в том, что уже в начале эры строительства печей в российском сегменте Интернета появилась документация шведской компании Dorocell, благодаря которой, хотя и в несколько усеченном виде, стало возможным определить конструктивные параметры ПГП.

Пошаговая инструкция с рекомендациями экспертов

1. Строительная площадка очищается от мусора и сорняков.

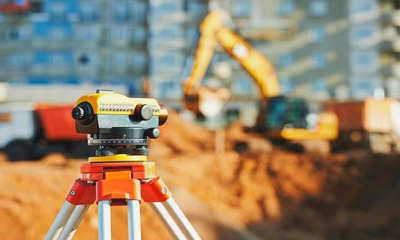

2. Размечают фундамент с помощью спиртового уровня или нивелира, фиксируя внешний контур колышками и бечевкой.
3. Раскапывают размеченный участок на глубину 0,3-0,4 м.

Строительство мелкозаглубленного фундамента с полым профилем можно выполнить без землеройной техники, но когда такая возможность появляется, почему бы ею не воспользоваться?

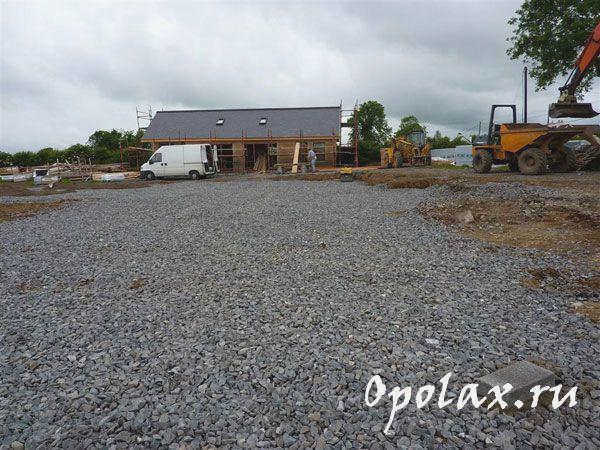

Лучшим инструментом для уплотнения песчано-гравийной засыпки является каток.

Отделите гравийную подсыпку от песка слоем геотекстиля.

Внутрь гравийной подсыпки следует уложить материал.

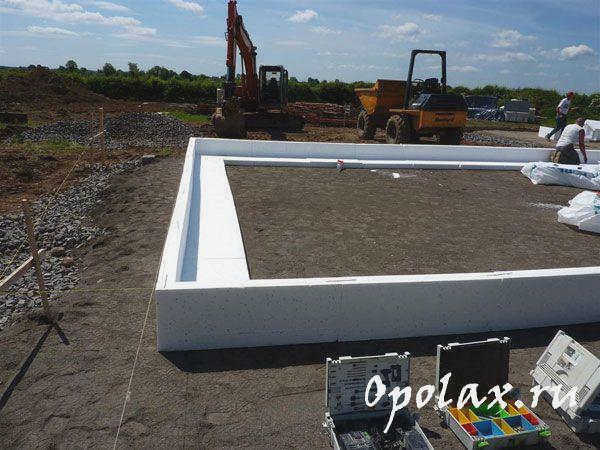

Экструдированный пенополистирол используется для установки оболочки здания.

Нижний слой теплоизоляции укладывается плашмя с вырезами для коммуникаций.

Что это.

"Сэндвич-панель" представляет собой мелкозаглубленный плитный фундамент. Главной отличительной особенностью этой конструкции является то, что монолитная плита утеплена слоем пенополистирола, уложенного под ней.

Благодаря этому фундамент не отдает тепло от дома, а наоборот, собирает его и возвращает в жилое пространство на первом этаже.

Сравнение цен в рублях на строительство фундаментов по различным технологиям за один кубический метр
Монолитная плита на подушке	Теплоизолированная шведская плита со встроенной системой подогрева пола	Финский плитный фундамент
6000–8000	8000–10000	9500–11500

Данная технология подходит для строительства на участках с практически любым типом грунта, при этом уровень подземных источников не имеет принципиального значения.

Схема сечения с фотографиями и технология монтажа

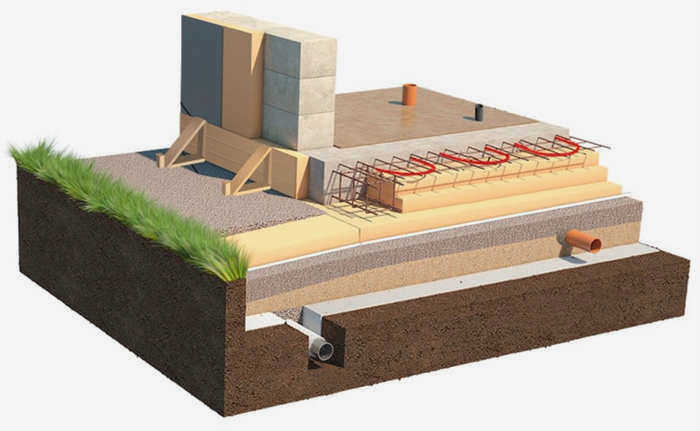

Плитный фундамент, выполненный по шведской технологии состоит из следующих слоев (снизу вверх):

1. Выровненный и уплотненный грунт.
2. Геотекстиль с уложенными дренажными трубами.
3. Уплотненное песчаное основание.
4. Теплоизоляционный материал.
5. Гидроизоляционный материал.
6. Теплоизоляционный материал.

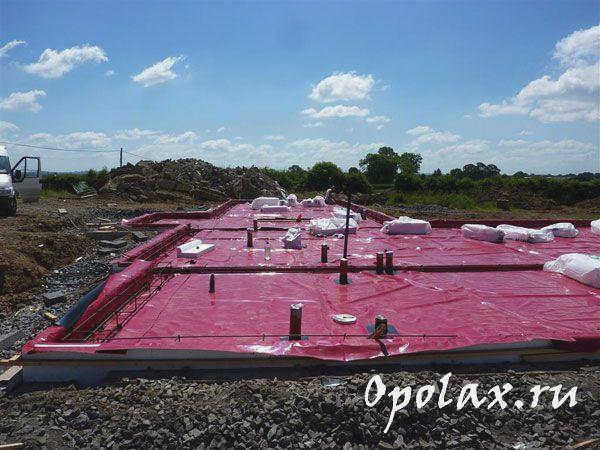

7. Армирующий каркас.
8. Трубы напольного отопления.

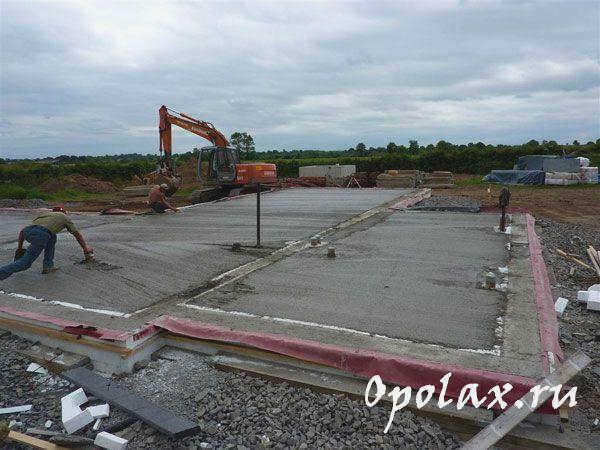

9. Бетонная плита.
10. Финишное напольное покрытие.

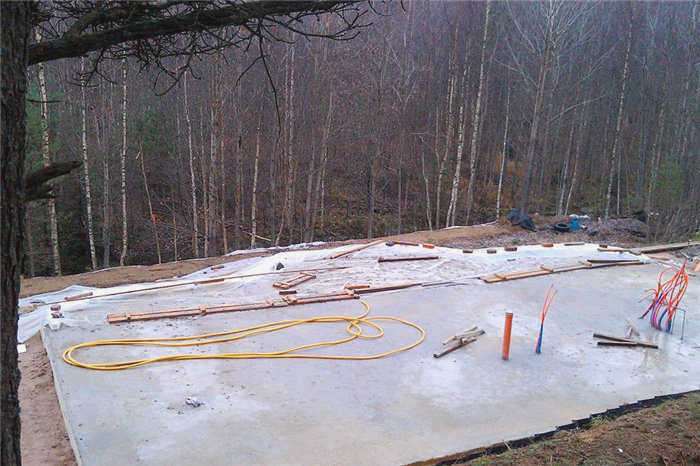

Для предотвращения сил морозной волны по контуру здания прокладывается дренажная система для отвода грунтовых вод. Если в качестве подушки используются песок и гравий, между ними укладывается геотекстиль. Все коммуникации и инженерные сети прокладываются в теле фундамента. Под монолитной плитой.

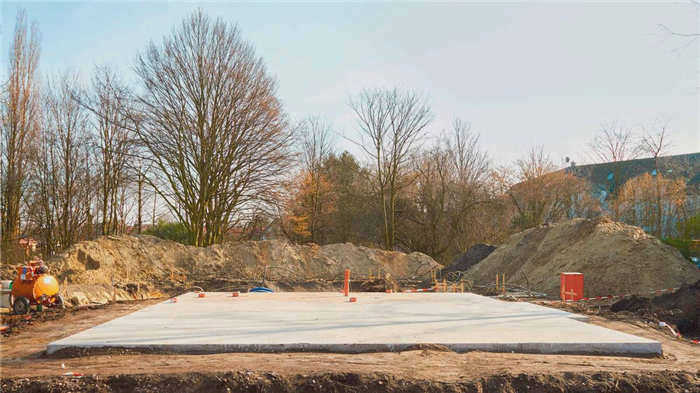

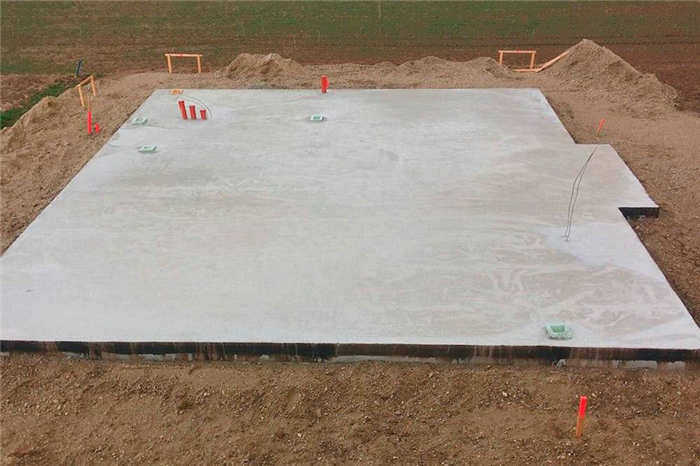

На фото показана утепленная буферная плита:

Пустотелая плита своими руками

Теплый плитный шведский фундамент – это новая технология, поэтому СНиП и СП, действующие на территории РФ, не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы для расчета нагрузок.

Проектные и измерительные работы

Перед началом проектных работ необходимо собрать данные, отражающие гидрогеологические характеристики участка.

При этом Инженеры знакомятся с

• химическими и физико-механическими свойствами грунта;
• степень набухания грунта
• уровень подземных источников;
• климатические условия в регионе и т.д.

Полученная информация используется для расчета оптимальных свойств элементов подконструкции в зависимости от условий проектирования.

Необходимо составить план работ, изготовить чертеж подконструкции и рассчитать смету.

Разметка и выемка грунта

Перед закладкой фундамента Убедитесь, что верхний слой почвы снят и участок можно обрабатывать.. Поле размечается по контуру сооружения. Затем траншея углубляется на необходимую глубину.

Ширина котлована должна быть больше, чем площадь дома. Затем проводится дополнительная выемка грунта под основными и внутренними стенами для создания ребер жесткости несущей конструкции. Грунт на дне выравнивается и уплотняется.

Гидроизоляция и прокладка коммуникаций.

На дно котлована насыпают ровный слой крупнозернистого песка. Уплотните засыпку, чтобы создать плотный слой высотой 10-15 см. Под песок В большинстве случаев под песок укладывается геотекстиль, чтобы предотвратить заиливание материала во время работ.

Поверх песка укладываются трубы для формирования дренажной системы, а также инженерные коммуникации. Все линии должны быть проложены с запасом.
