Стандартов цветовой маркировки в цепях с несколькими номиналами напряжения не существует. Какого цвета плюсовой и минусовой провода и какое напряжение они несут, можно определить только по расшифровке производителя устройства, которая часто указывается в документации или на одной из стен конструкции.
Как найти ноль и фазу с помощью отвертки, мультиметра и без инструментов?
При установке розеток, выключателей и бытовых приборов приходится сталкиваться с определением фазы и нуля в электрической системе. Для опытных электриков это не проблема, но для начинающих монтажников это может стать источником большой путаницы. Поэтому важно выяснить, как и с помощью чего можно определить фазу и ноль в розетке, каково назначение жгута проводов и можно ли обойтись без специального оборудования.
Электричество подается в дом от трансформаторной станции, основная функция которой заключается в преобразовании высокого напряжения, обычно до 380 вольт. Электричество подается в дом по подземной или надземной трассе к главному распределительному устройству. Затем напряжение подается в распределительные устройства каждого дома. Оно подает в дом только одну фазу и ноль, то есть 220 вольт и защитный проводник (это зависит от электроустановки).

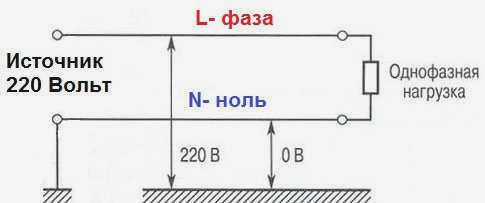

Поэтому провод, по которому ток идет к потребителю, называется фазным. Внутри трансформатора обмотки соединены в звезду с общей (нейтральной) точкой, заземленной на подстанции. Ток подается на нагрузку через отдельный проводник. Нейтральный проводник, который является общим проводником, предназначен для обратного тока к источнику питания. Кроме того, нейтральный проводник выравнивает фазное напряжение, т.е. значение между нейтральным проводом и фазой.
Заземление, часто называемое просто заземлением, не связано с напряжением. Его назначение – защитить людей от воздействия электричества в случае неисправности у потребителя, т.е. в случае пробоя на землю. Это может произойти в случае повреждения изоляции проводников и прикосновения к неисправной части корпуса электроприбора. Однако, поскольку потребитель заземлен, заземление притягивает опасный потенциал вниз до потенциала безопасного заземления, когда на корпусе присутствует опасное напряжение.
Как определить фазный и нулевой проводники с помощью индикаторной отвертки?

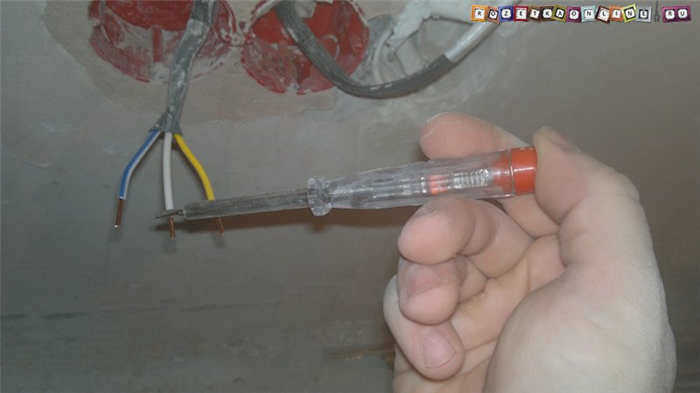

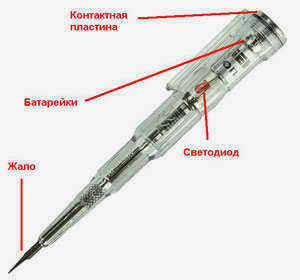

Один из способов проверить, где находятся фаза и нейтраль в розетке или силовом кабеле, – использовать отвертку. Этот инструмент выглядит как отвертка, но имеет специальный разъем со светодиодом внутри. Перед измерением отключите автоматический выключатель, подающий напряжение в помещение. Затем концы тестируемых проводов следует зачистить от 1,5 см изоляционного материала.
Чтобы избежать короткого замыкания между проводами, при включении автоматического выключателя провода должны быть направлены в разные стороны. После того как все приготовления выполнены, следует включить автоматический выключатель для подачи напряжения. Чтобы понять, как найти фазный и нулевой провода, выполните следующие действия:
- Зажмите отвертку между двумя пальцами, средним и большим, избегая прикосновения к открытой части жала инструмента.
- Указательным пальцем коснитесь металлического наконечника на противоположной стороне отвертки.
- Плоским наконечником индикатора поочередно коснитесь зачищенных проводов.
- Когда тестер коснется фазы, загорится светодиод. Второй провод будет соответствовать нулю. Если индикации нет, провод изначально будет нулевым.

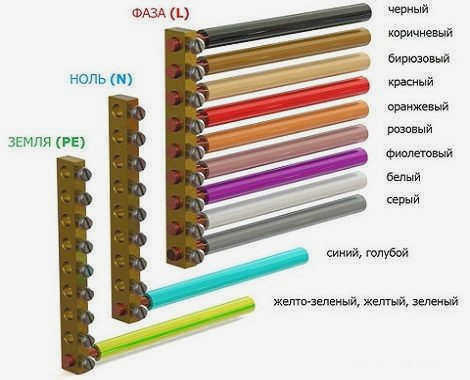

Именно фазные провода представляют наибольшую опасность при работе с электропроводкой, так как в некоторых случаях прикосновение к ним может быть смертельным. Фазный (плюсовой) провод маркируется разными, но всегда яркими цветами:
- черный;
- серый;
- белый;
- коричневый;
- фиолетовый;
- оранжевый;
- бирюзовый;
- красный;
- розовый.
На схемах она обозначается как L. Если фаз несколько, к букве добавляется цифра: L1, L2, L3. На некоторых схемах трехфазных сетей первая фаза обозначается как A, вторая – как B, а третья – как C.
Из-за большого количества цветовых вариаций легче найти фазу, если сначала исключить нулевой и заземляющий провод.
Цветовая кодировка проводов в разных странах. Согласно wikipedia.org
Определение правильности обозначения
Цвета проводов облегчают идентификацию проводов, но полагаться только на них может быть опасно, поскольку нельзя исключить возможность неисправных соединений. Перед началом работ убедитесь, что провода правильно идентифицированы с помощью измерительного прибора: мультиметра или остроконечной отвертки.
При касании фазы на отвертке загорится светодиод. Если это двухжильный провод, на втором проводе будет ноль. Если это трехжильный провод, необходимо проверить кабель тестером или мультиметром.
Читайте также: Как проверить кабель

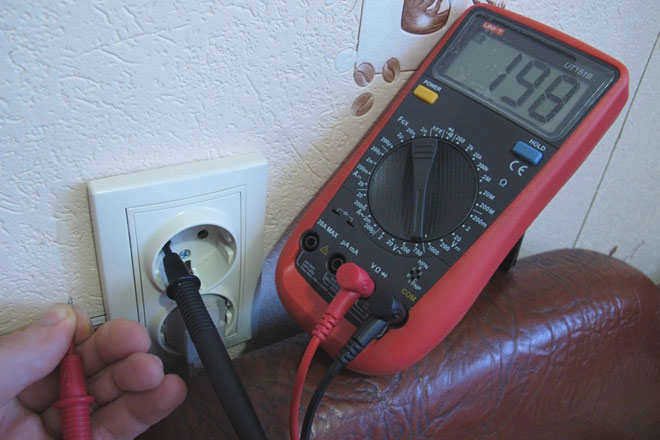

Чтобы определить ноль и землю, прикоснитесь одним штырем к фазе, а другим – к проводу, который считается нейтральным. Если на экране тестера отображается 220 вольт или текущее напряжение, которое на самом деле может быть меньше, то это ноль. Если значение значительно меньше, проверку следует продолжить.
Снова прикоснитесь одним стержнем к фазе, а другим – к предполагаемой земле. Если показания ниже, чем при первом измерении, то это действительно заземление. Если оно выше, то провода подключены неправильно и это ноль. В этом случае выясните, где именно находится ошибка подключения, или двигайтесь дальше, помня об этом, но первый вариант явно лучше.
Цвет нейтрального провода
Цвет нулевого провода определяется в соответствии с ГОСТПоэтому при рассмотрении монтажа энергосистемы не должен возникать вопрос о том, является ли синий провод фазой или нулем, так как синий цвет и его оттенки (синий) – это синий цвет, используемый для обозначения нейтральной точки ( рабочая земля ).
Другие цвета не допускаются для нейтральных проводников.
Единственное разрешенное использование синего и голубой изоляции – для обозначения отрицательного полюса или центральной точки в цепях постоянного тока. Больше эти цвета нигде не могут использоваться.
Цветовая маркировка заземляющего проводника
Правила определяют цвет заземляющего проводника в электроустановках. Это желто-зеленый проводник, цвет которого хорошо выделяется на фоне других проводников. Допускается проводник с желтой изоляцией и зеленой полосой, или это может быть зеленая изоляция с желтой полосой. Не допускается использование заземляющего проводника другого цвета, а также использование зелено-желтых проводников для монтажа цепей, в которых присутствует или может присутствовать напряжение.
Вышеуказанные правила маркировки соблюдаются в постсоветских странах и странах Европейского Союза. В других странах проводники маркируются по-другому, что можно увидеть на импортном оборудовании.
За рубежом основными цветами вывесок являются
- нейтраль – белый, серый или черный;
- защитное заземление – желтый или зеленый.
Стандарты некоторых стран допускают использование в качестве защитного заземления голого металла без изоляции.
Провода заземления включаются в сборные неизолированные клеммы и соединяют все металлические части конструкции, не имеющие надежного электрического контакта друг с другом.
Читайте также: Как правильно припаять провода к штекеру наушников?
Цвет фазного, нулевого и заземляющего проводов
- Провод заземления
- Нейтральный провод
- Цвет фазного провода
- Идентификация проводов
- Маркировка
Для облегчения монтажа все кабели и жгуты проводов имеют цветовую маркировку. В большинстве домов освещение и электрические розетки обычно устанавливаются с использованием трех различных проводов. Каждый провод имеет свою функцию в домашней электропроводке. По этой причине важно использовать цветовую маркировку проводников заземления, фазы и нейтрали. Это значительно сокращает время, необходимое для установки и последующего ремонта. Цветовая маркировка облегчает выполнение каждого типа соединений.
Заземляющий провод

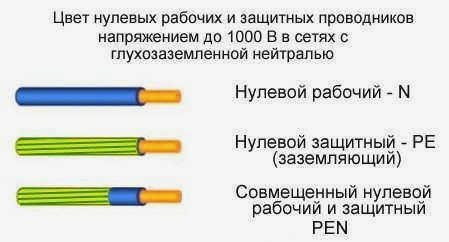

Заземляющий проводник обычно имеет желто-зеленую цветовую маркировку. Иногда можно найти проводники только с желтой изоляцией. Светло-зеленый цвет встречается еще реже. Такие проводники обычно маркируются символом PE. Однако если заземляющий проводник соединен с нейтральным проводником, он маркируется PEN. Он окрашен в зеленый/желтый цвет и имеет синюю оплетку на концах.
В распределительной коробке заземляющий проводник подключается к специальной шине или к корпусу и металлической двери. В распределительной коробке соединение осуществляется с аналогичными проводниками, предусмотренными в светильниках и розетках, оснащенных специальными заземляющими контактами. Заземляющий проводник не обязательно должен быть подключен к устройству остаточного тока (УЗО), поэтому такие защитные устройства применяются, когда для проводки используются только два проводника.

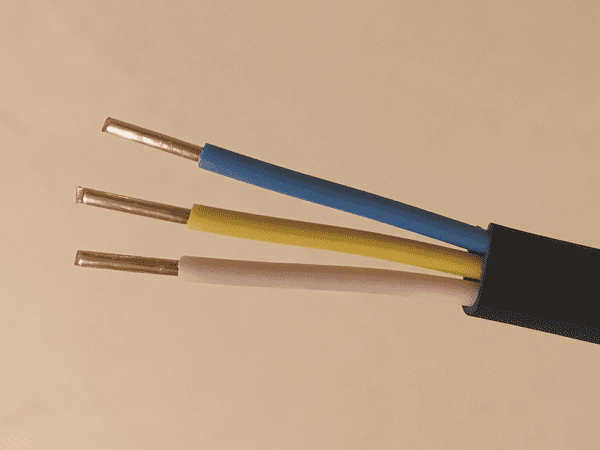

Цветовая кодировка проводников
Реальность, Самый простой способ определить фазный, нулевой и заземляющий проводник на электрическом кабеле – посмотреть на цветовую маркировку и сравнить их с принятым стандартом. Каждый проводник в современных кабелях, используемых в электроустановках, а также в электрооборудовании, имеет индивидуальный цвет. Зная, какой цвет проводника соответствует какой функции (фаза, нейтраль или заземление), можно легко выполнить дальнейший монтаж.
Зачастую этого бывает достаточно, особенно если монтаж осуществляется в новых зданиях или в местах с достаточно новой проводкой, выполненной профессиональными, компетентными электриками в соответствии со всеми современными правилами и стандартами.
В нашей стране, как и во всей Европе, действует стандарт IEC 60446 2004 года, который строго регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту, для электропроводки в жилом помещении:
рабочая нейтраль (нейтраль или нейтраль-нейтраль) -. Синий или сине-белый проводник
защитная нейтраль (заземление) – желто-зеленый провод
Фаза -. – Все остальные цвета, включая черный, белый, коричневый, красный и т.д.
Теперь, зная стандарт цветовой маркировки проводов, легко определить, какой провод выполняет какую функцию. Это применимо в большинстве случаев, исключение составляют провода для выключателей, автоматических выключателей и т.д. из-за принципиально иной схемы подключения этих электрических устройств.
Если вы не уверены в точных цветах проводников согласно IEC 60446 2004, если ваша проводка старая, если нельзя исключить возможность путаницы или даже небрежности со стороны электриков, если они установили проводники с другим стандартом и соответственно другой цветовой маркировкой, то перейдем к практическому методу идентификации фазных и нулевых (рабочих и защитных) проводников.
Как самостоятельно определить фазу, нейтраль и землю в проводах?
Итак, шаг за шагом:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для удобства всегда лучше сначала определить, какой провод является фазой. Мы уже писали о том, как найти фазу с помощью цифрового мультиметра, но если у вас его нет, читайте ниже.
ПОИСК ФАЗЫ С ПОМОЩЬЮ ОТВЕРТКИ

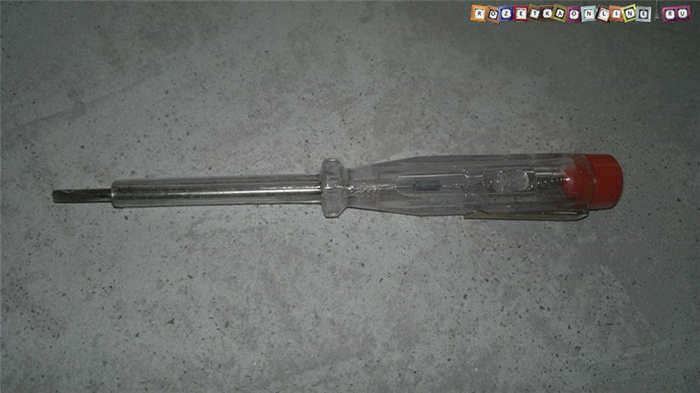

Самый простой способ обнаружить фазный провод – использовать отвертку. Этот простой инструмент является необходимым оборудованием для любого домашнего электрика – будь то полный электромонтаж, простая замена лампочки или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – когда вы прикладываете кончик отвертки к проводу под напряжением и одновременно касаетесь пальцем контакта на задней стороне отвертки, индикаторная лампочка в корпусе инструмента загорается и указывает на наличие напряжения. Это позволяет легко проверить, какой провод является фазным.
Принцип работы стрелочной отвертки прост – внутри стрелочной отвертки находится лампа и резистор, лампа загорается, когда цепь замкнута (мы касаемся заднего контакта). Резистор защищает нас от поражения электрическим током, снижая ток до минимально безопасного уровня.
Это наиболее предпочтительный метод определения фазы, и мы рекомендуем его использовать, тем более что стоимость индикаторной отвертки более чем доступна. Основным недостатком этого метода является возможность неправильного ответа, когда индикаторная отвертка, реагируя на преобразователь, определяет наличие напряжения там, где его нет.
