Сечение самонесущего изолированного провода (СИП) напрямую связано с номинальным напряжением электрической сети.

Содержание

Интерпретация проводников LV-ABC

Аббревиатура классов проводников в группе СИП расшифровывается следующим образом:

С – самонесущий (обычно поддерживается один проводник);
I – изолированный (изоляционный слой выполнен из термопластичного/светостабилизированного сшитого полиэтилена SPE);
P – провод (продукт иногда ошибочно называют кабелем).

Для обозначения кабелей СИП иногда используются буквы А, Н и Т, например, СИП-1А. Вот что они означают:

А – нулевой проводник изолирован;
Н – жилы кабеля изготовлены из алюминиевого сплава;
Т – изоляция выдерживает высокие температуры до +90 С (кратковременно до +120 С).

Технические характеристики СИП 1,2,3,4

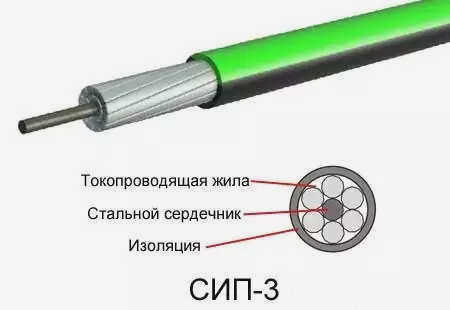

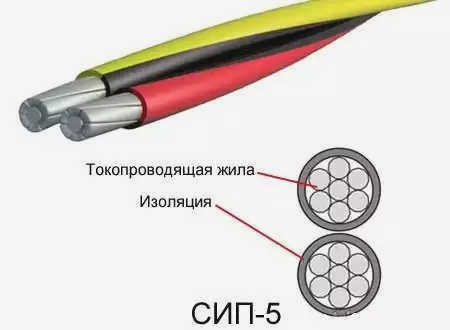

Конструкция кабеля СИП состоит из 4 проволок, скрученных с интервалом 80-150 см, с 1 по 4 жилы, по которым проходит электрический ток. Они имеют круглую форму и состоят из 7 (до 95 мм2) или 19 проводников. Материал жилы – алюминий (проводники) и его сплавы (несущая, проводник в СИП-3). Изолятор проводников изготовлен из СПЭ.

Некоторые модификации проводников LV-ABC могут включать вспомогательные проводники, которые используются для электрического подключения светильников или в качестве контрольных проводников, необходимых для различных типов измерительного или релейного оборудования. Наиболее распространенные вспомогательные проводники доступны в конструкциях проводов LV-ABC с сечением нейтрального проводника 50 мм2 и более.

Эти проводники нечувствительны к налипанию льда и снега, ультрафиолетовому излучению, имеют низкие реактивные потери, не создают коротких замыканий при перекрытии, их монтаж и обслуживание достаточно просты и доступны.

Разница между кабелями СИП 1,2,3,4 заключается в конструктивных особенностях, которые связаны с функциональным назначением изделий. Давайте поговорим о них более подробно.

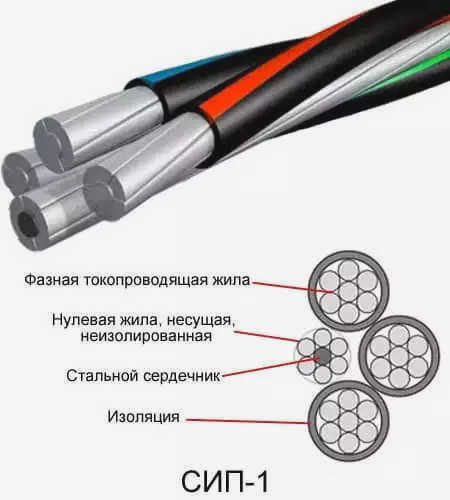

Характеристики СИП 1

Марка SIP 1 оснащена алюминиевым нулевым/нейтральным проводником со стальной жилой, который не имеет изоляционного слоя (кроме исполнения с индексом "Н"), в отличие от фазных и вспомогательных проводников (при их наличии). Проводник используется в воздушных линиях электропередачи до 1 кВ.

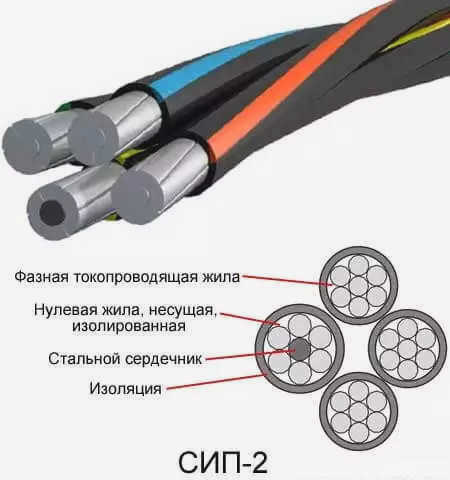

Особенности СИП 2 и СИП 2А

Отличие СИП 2 от СИП 1 заключается в изоляторе нулевой жилы коммуникатора, который изготовлен из сшитого полиэтилена. Кабель используется для линий электропередач напряжением до 1 кВ и расположенных в климатических зонах с интенсивным атмосферным воздействием.

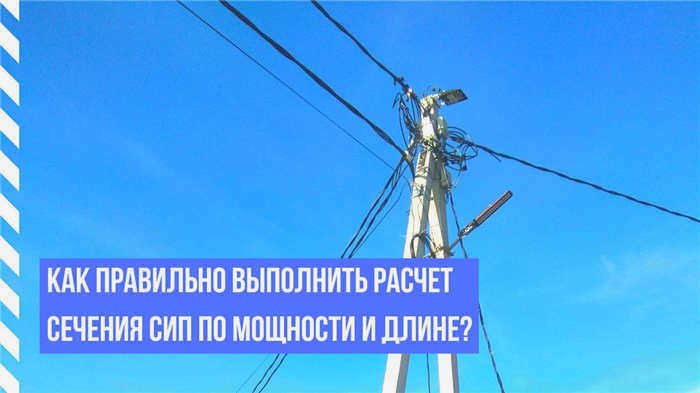

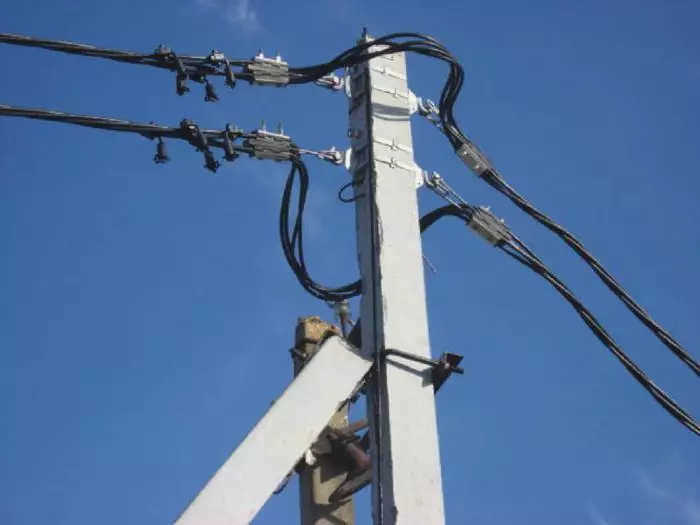

Как рассчитать сечение кабеля LV-ABC?

Чтобы правильно рассчитать сечение самонесущего изолированного кабеля, необходимо учитывать количество жил, тип изоляционного материала, длину кабеля и допустимые пороги потерь. Это минимальные исходные данные, с помощью которых можно выбрать кабель воздушной линии для использования в воздушной линии.

В целом, при монтаже кабеля воздушной линии учитываются следующие нюансы:

Длина секций;
Какой метод используется для монтажа воздушной линии?
При какой температуре и влажности окружающей среды будет эксплуатироваться кабель
Какой тип изоляции имеет кабель;
Какой максимальный перегрев он может выдержать
Насколько отличается номинальная мощность всех потребителей тока в одной группе.

Принимая во внимание эти факторы, можно выбрать оптимальное сечение кабеля LV-ABC для наиболее эффективной линии передачи электроэнергии. Это также помогает предотвратить частые перегревы кабеля и надолго сохранить его изоляционный слой.

Эксперты также рекомендуют обратить внимание на материал проводников, поскольку существуют различия при выборе кабеля с медными или алюминиевыми жилами. В случае LV-ABC проводники всегда изготавливаются из алюминия или алюминиевых сплавов. Также важно учитывать конфигурацию устройства защиты на линии. Пример подключения всех фидерных проводов к одному автоматическому выключателю не является хорошим, так как он становится самым слабым участком в сети. Поэтому важно разделить проводку на несколько ветвей, каждая из которых имеет отдельный автоматический выключатель остаточного тока.

Расчет сечения низковольтного АВС в соответствии с его мощностью и силой тока

При расчете сечения по мощности низковольтного АВС сначала необходимо рассчитать номинальную мощность всех потребителей тока, которые будут питаться от кабеля. Для этого используется простая формула, в которой выходная мощность отдельных устройств суммируется в ваттах или кВт, а сумма умножается на стандартный коэффициент мощности, равный 1. Этот коэффициент отвечает за вероятность одновременного включения всех приборов, подключенных к сети.

Определяется общая мощность, а затем рассчитывается номинальный ток в цепи. Он отличается от фактического значения, поскольку ток уменьшается по мере прохождения по проводнику вместе с его длиной, шириной, удельным сопротивлением и другими параметрами. Номинальный ток рассчитывается по следующей формуле:

I = Pсумма / (U × cos ϕ)

Здесь Pсумма это суммарная мощность потребителей энергии, U – напряжение системы, а cos ϕ по умолчанию равен 0,92 и является коэффициентом потерь мощности.

Зная номинальный ток и общую мощность, можно выбрать подходящее сечение кабеля LV-ABC по соответствующей таблице в руководстве по монтажу. Это означает, что кабель обычно выбирается одновременно по этим двум параметрам сети, а не по одному конкретному.

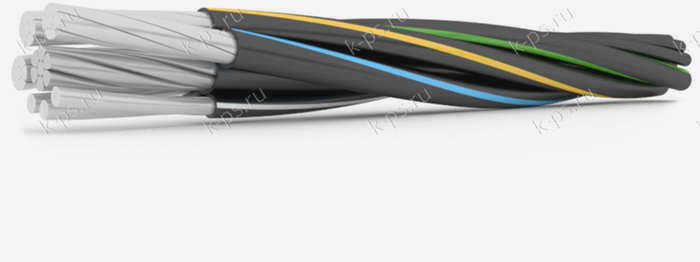

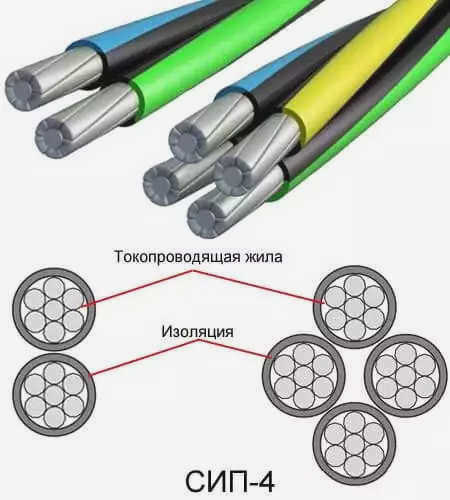

Кабель SIP-4 3×16

СИП-4 3х16 – это самонесущий изолированный кабель (тип-4) – 3 на 16 мм 2 )с алюминиевыми жилами, покрытыми изоляцией из светостабилизированного сшитого полиэтилена.

Номинальное переменное напряжение	1 кВ
Количество жил	3 жилы
Поперечное сечение	16 мм 2

Отправьте ваш запрос на [email protected]

Запрос на завод Рускабель
СИП-4 3х16
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Номер контактного телефона *

Приложить файл

– отдел продаж

Форма заявки на кабель СИП-4 3х16 успешно отправлена. Представитель "Рузкабель" свяжется с вами в ближайшее время!

– отдел продаж
Диаметр
Интерпретация
Строительство
Применение
ГОСТ
Аналоги
Производители
Наличие

Вес кабеля СИП-4 3х16

Теоретический вес 1 км кабеля СИП-4 3х16: 201,00 кг

Вес алюминия в 1 метре кабеля 0,13 кг.

Вес кабеля зависит от технических характеристик конкретного производителя. Чтобы рассчитать вес кабеля СИП-4 3х16 с катушкой, воспользуйтесь нашим весовым калькулятором.

Кабель должен быть намотан на катушки.

Калькулятор веса и доставки
СИП-4 3х16 вес 1 метра 0,201 кг
Рассчитать доставку

Диаметр кабеля СИП-4 3х16

Наружный диаметр кабеля СИП-4 3х16: 15,9 мм.

Сечение наружного диаметра зависит от технических характеристик конкретной установки, в конце страницы указаны производители, по которым можно определить данную информацию.

Электрические характеристики SIP-4 3х16

Номинальное напряжение переменного тока
1 кВ
Номинальная частота
50 Гц
Первичная жила
Электрическое сопротивление 1 км кабеля постоянного тока
1,91 Ом/км
Электрическое сопротивление жилы проводника при 90 °C при 50 Гц
2,448 Ом/км

Пропускная способность по току SIP-4 3×16

Пропускная способность по непрерывному току

Во время нормальной работы при коэффициенте нагрузки 100%
Основная жила
100 ампер

Допустимые токи нагрузки рассчитаны для температуры окружающей среды 25 °C, скорости ветра 6 м/с и солнечной радиации 1000 Вт/м.

Номинальная мощность SIP-4 3×16

Максимальная номинальная мощность после установки:

Основная жила
Напряжение 220 В
22,00 кВт
Напряжение 380 В
65.00 кВт

Ток короткого замыкания SIP-4 3×16

Допустимый односекундный ток короткого замыкания СИП-4 3х16: 1,5 кА (килоамперы)

Минимально допустимый радиус изгиба при монтаже – (10 диаметров кабеля)
159 мм
Строительная длина
300 метров
Код ОКП СИП-4
3553321100
Срок службы
Не менее 40 лет
Гарантированный срок службы кабеля
3 года
Температура окружающей среды для кабеля
от -60 °C до 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева
-20 °С

Допустимая температура нагрева токоведущих жил кабеля:

Допустимая длительная
90 °С
Перегрузка
130 °С
Предельная температура короткого замыкания
250 °С

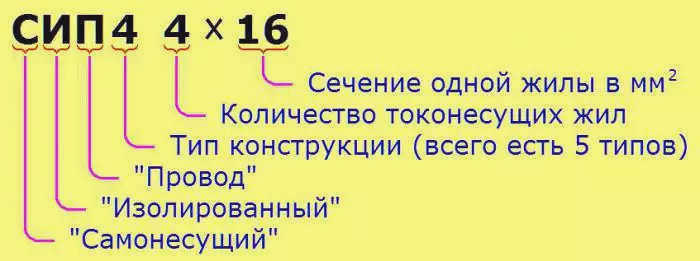

– самонесущий
– изолированный
– провод
– тип конструкции

количество основных жил

площадь поперечного сечения основных жил, мм 2

СИПг-4 3х16 – герметичные кабели должны быть устойчивы к продольному распространению воды. Продольное распространение воды вдоль кабеля от места проникновения не должно превышать 3 м.

СИПН-4 3х16 – воздуховоды с индексом "n" не должны распространять горючесть и образовывать горящие капли/частицы при горении

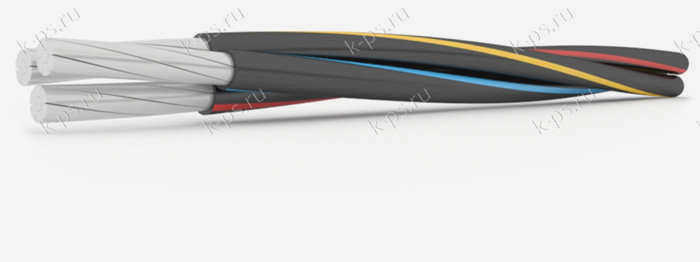

СИП-2 3х16+1х54.6+3х16 проводник

Провод СИП-2 3х16+1х54.6+3х16 это Самонесущий изолированный провод (тип-2) – 3 х 16 мм 2 + 1 х 54,6 мм 2 (с несущей 1х54,6 и вспомогательной 3х16)с алюминиевыми и сталеалюминиевыми жилами, покрытыми изоляцией из светостабилизированного сшитого полиэтилена.

Номинальное напряжение переменного тока	1 кВ
Количество проводников	3 + 1 + 3 дополнительных проводника
Поперечное сечение	16 + 54,6 + 16 мм 2

Отправьте ваш запрос на [email protected]

Запрос от Рузкабель
SIP-2 3×16+1×54.6+3×16
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя и фамилия
Электронная почта *
Номер контактного телефона *

Приложить файл

– отдел продаж

Ваша заявка на Кабель СИП-2 3х16+1х54,6+3х16 успешно отправлена. Представитель "Рузкабель" свяжется с вами в ближайшее время!

– отдел продаж
Диаметр
Интерпретация
Конструкция
Применение
ГОСТ
Аналоги
Производители
Наличие

Технические характеристики СИП-2 3х16+1х54.6+3х16

Вес кабеля СИП-2 3х16+1х54.6+3х16

Теоретический вес 1 км кабеля СИП-2 3х16+1х54.6+3х16: 762.00 кг

Вес алюминия в 1 метре жилы 0,45 кг.

Вес кабеля зависит от технических характеристик соответствующего производителя. Чтобы рассчитать вес кабеля СИП-2 3х16+1х54,6+3х16 с барабаном, воспользуйтесь нашим весовым калькулятором.

Кабель должен быть намотан на барабаны.

Калькулятор веса и доставки
СИП-2 3х16+1х54,6+3х16 вес 1 метра 0,762 кг
