Кабель сип-4 4х25

Провод СИП-4 4х25 могут приобрести организации и частные лица, оплата производится по безналичному расчету (перевод на счет компании "ЭКС"), оплата наличными возможна через кассу в офисе (Москва, ул. Кусковская, 20а), отгрузка производится на следующий день после получения оплаты.

Цена провода СИП-4 4х25 зависит от общего количества приобретаемого товара, оптовую цену с НДС, розничную цену и скидки на большие объемы уточняйте в отделе продаж по телефону +7(495)777-83-45, в корзине на сайте, при оформлении заказа, вы можете увидеть цену с учетом объема заказа.

Мы доставляем провод СИП-4 4*25 по Москве и Московской области, в регионы России отправляем заказы транспортными компаниями по запросу.

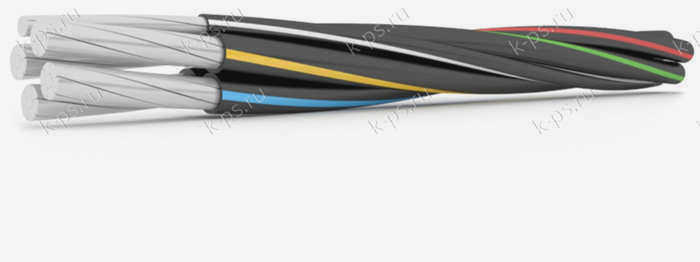

СИП-4 4х25 – это самонесущий изолированный кабель с 4 алюминиевыми жилами, квадратного сечения 25 мм, с изоляцией из светостабилизированного сшитого полиэтилена.

Технические характеристики кабеля СИП-4 4х25

Климатическое исполнение самонесущего изолированного кабеля СИП-4 4*25: В, 1,2 и 3 категория размещения по ГОСТ 15150-69.
Диапазон рабочих температур самонесущего изолированного кабеля СИП-4 4х25 от -60 до +50 градусов.
Монтаж самонесущего изолированного кабеля СИП-4 4х25 выполняется при температуре не ниже -20 градусов.
Температура жилы при эксплуатации СИП-4 4*25 не должна превышать 90 градусов в нормальном режиме и 250 градусов в режиме короткого замыкания.
Расчетный вес кабеля СИП-4 4х25: 0,389 кг на метр.
Срок службы самонесущего кабеля СИП-4 4х25 составляет не менее 40 лет.
Наружный диаметр кабеля СИП-4 4*25: 21 миллиметр.
Сопротивление жилы изолированного самонесущего кабеля СИП-4 4х25: 1,54 Ом на километр.
Токопроводящая способность SIP-4 4×25: 130 ампер.
Минимальный радиус изгиба для монтажа самонесущего изолированного кабеля SIP-4 4×25: 184 миллиметра.

Конструкция кабеля SIP-4 4×25

1) Проводник – алюминиевый скрученный и сплющенный.
2) Изоляция – из светостабилизированного сшитого полиэтилена.
3) Скрутка – проводники скручены вместе.

Кабель SIP-4 4×25+1×16

Кабель SIP-4 4×25+1×16 представляет собой Самонесущий изолированный кабель (тип 4) – 4 x 25 мм2 + 1 x 16 мм2 (с дополнительным 1×16)Алюминиевые жилы с изоляцией из светостабилизированного сшитого полиэтилена.

Отправьте ваш запрос на [email protected]

Запрос от Рускабель
СИП-4 4х25+1х16
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Номер контактного телефона *

Приложить файл

– отдел продаж

Ваша заявка на кабель СИП-4 4х25+1х16 успешно отправлена. Представитель "Рузкабель" свяжется с вами в ближайшее время!

– отдел продаж
Диаметр
Интерпретация
Строительство
Применение
ГОСТ
Аналоги
Производители
Наличие

Технические характеристики СИП-4 4*25+1*16

Вес кабеля СИП-4 4х25+1х16

Теоретический вес 1 километра кабеля СИП-4 4х25+1х16 составляет 448,00 кг.

Вес алюминия в 1 метре кабеля составляет 0,32 кг.

Вес кабеля зависит от технических характеристик конкретного производителя. Чтобы рассчитать вес кабеля СИП-4 4х25+1х16 с барабаном, воспользуйтесь нашим весовым калькулятором.

Кабель должен быть намотан на барабаны.

Калькулятор веса и доставки
СИП-4 4х25+1х16 весит 1 метр 0,448 кг.
Рассчитайте доставку

Диаметр провода СИП-4 4х25+1х16

Наружный диаметр провода СИП-4 4х25+1х16: 24,8 мм

Сечение наружного диаметра зависит от технических характеристик конкретной установки, в конце страницы указаны производители, у которых можно узнать эту информацию.

Размеры кабеля учитываются при расчете и правильном выборе кабельной системы.

Применение кабеля SIP-4 2×25

Самонесущий изолированный кабель СИП-4 2х25 предназначен для ответвления от магистральных линий электропередачи к вводу и для прокладки вдоль стен зданий и инженерных сооружений на номинальное напряжение до 1000 В включительно и номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150-69, включая морские побережья, соленые озера, промышленные зоны и зоны соленых песков.

• Марка СИП-4
• Количество жил 2
• Поперечное сечение (мм/кв.м) 25
• Материал жилы Алюминий
• Материал изоляции XLPE
• Максимальный вес (кг/м) 0,195
• Максимальный внешний диаметр (мм) 17
• Электрическое сопротивление (Ом/км) 1,54
• Радиус изгиба (мм) 144
• Пропускная способность по току при наружной установке (A) 130
• Номинальный ток короткого замыкания (кА) 2,3
• Номинальное напряжение переменного тока (кВ) 1
• Диапазон рабочих температур (°C) от -60 до +50
• Срок службы 40
• 355 332 Код ОКП
• Максимальная рабочая температура (°C) 50
• Минимальная рабочая температура (°C) -60
• Максимальная мощность воздушного потока, 220 В (кВт) 38,13
• Максимальная мощность воздушного потока, 380 В (кВт) 85,54
• Ширина 0,017 м.
• (ГОСТ 31946-2012)
• Максимальный расчетный вес (кг/км) 196
• Минимальная температура установки 20
• Количество основных проводников 2
• Поперечное сечение основных жил (мм2) 25
• Количество проводников в основной жиле 7
• Наружный диаметр основной жилы (мм) 6,1
• Электрическое сопротивление главной жилы (Ом/км) 1,2
• Допустимая сила тока в главном проводнике (A) 130
• Допустимый ток короткого замыкания главной жилы (кА) 2,3
• Высота 0,017 м.
• Глубина 1 м.
• Вес 0,192
• Срок службы, лет 40
• Наружный диаметр, мм 18
• Номинальная частота, Гц 50
• Расчетная масса (вес), кг/км 194
• Минимальный радиус изгиба, мм 180
• Максимальная длина катушки, м 257
• Номинальное напряжение переменного тока, вольт 660…1000
• Минимальный радиус изгиба, наружный диаметр 10
• Электрическое сопротивление жил, Ом/км 1,2
• Допустимая температура жилы 90 °C
• Непрерывная токопроводящая способность 130 ампер
• Допустимый ток короткого замыкания в течение одной секунды, кА 2,3
• Прочность алюминия при растяжении, МПа 120
• Импульсное напряжение, кВ 20
• Максимальная температура жилы, °C Короткое замыкание 250

Пояснения к обозначению CIP-4:

C – самонесущий.
I – изолированный.
П – проводник.
4 – тип конструкции.

Номинальное напряжение кабеля СИП-4 составляет 1000 В.
Рабочая температура кабеля СИП-4 составляет от -50 до +50 градусов Цельсия.
Монтаж кабеля СИП-4 без подогрева производится при температуре не ниже -20 градусов Цельсия.
Максимальная длительно допустимая рабочая температура жил кабеля СИП-4 составляет 90 градусов Цельсия.
Максимально допустимая температура жилы в режиме перегрузки составляет 130 градусов.
Срок службы кабеля СИП-4 составляет не менее 30 лет.

Применение кабеля СИП-4:

Самонесущий изолированный кабель СИП-4 предназначен для ответвления от воздушных линий электропередачи к вводу и для крепления на стенах зданий и инженерных сооружений на номинальное напряжение до 1000 В включительно, номинальной частоты 50 Гц в воздушной среде II и III по ГОСТ 15150-69, включая морское побережье, соленые озера, промышленные зоны и зоны соленых песков.
