Более подробный калькулятор, учитывающий различные факторы, можно найти здесь.
Как рассчитать площадь поперечного сечения кабеля 2 x 16 Вт
Онлайн-калькулятор определяет площадь поперечного сечения в зависимости от силы тока и мощности, а также длины. Он рассчитывает как алюминиевые, так и медные силовые кабели. Выбирает сечение (диаметр кабеля) в зависимости от нагрузки. Не рассчитывает для напряжения 12 вольт. Для расчета заполните все поля и выберите необходимые параметры из всех выпадающих списков. Важно: Обратите внимание, что расчеты в данной программе выбора кабеля не являются прямым руководством к использованию электрических кабелей с рассчитанными здесь значениями сечения. Они являются лишь приблизительным руководством для выбора сечения. Окончательные, точные расчеты сечения должен производить квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, что при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Допускается превышение этого результата для рассчитанных электрических кабелей.

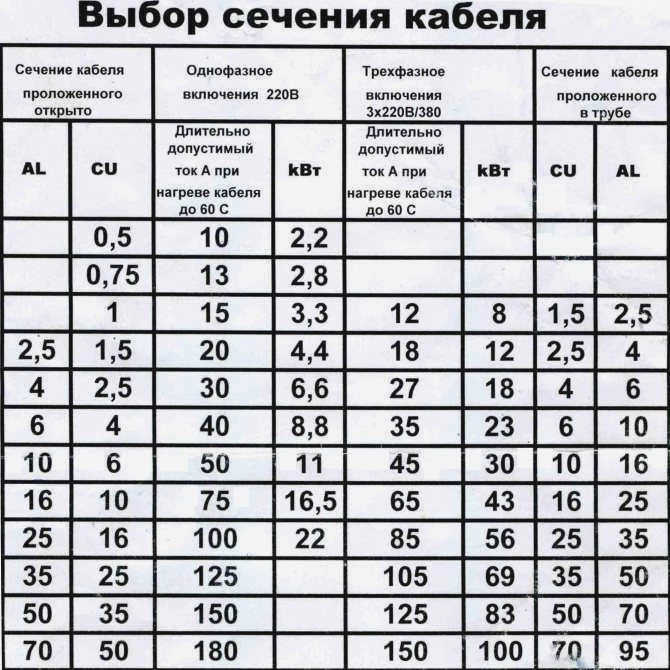

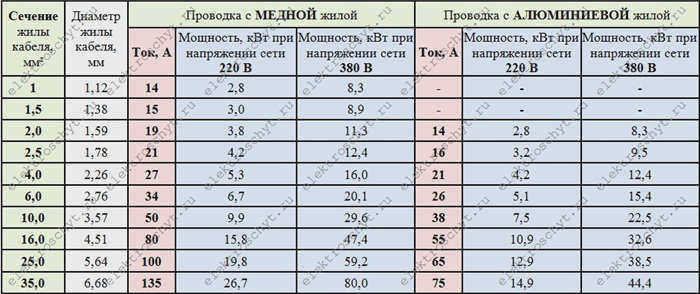

Позволяет выбрать сечение в зависимости от максимального тока и максимальной нагрузки.

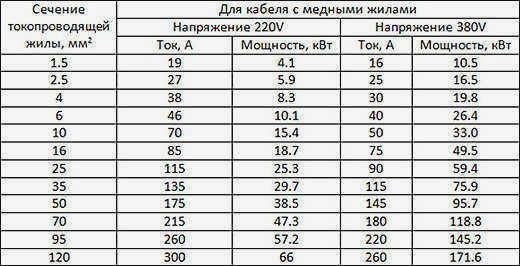

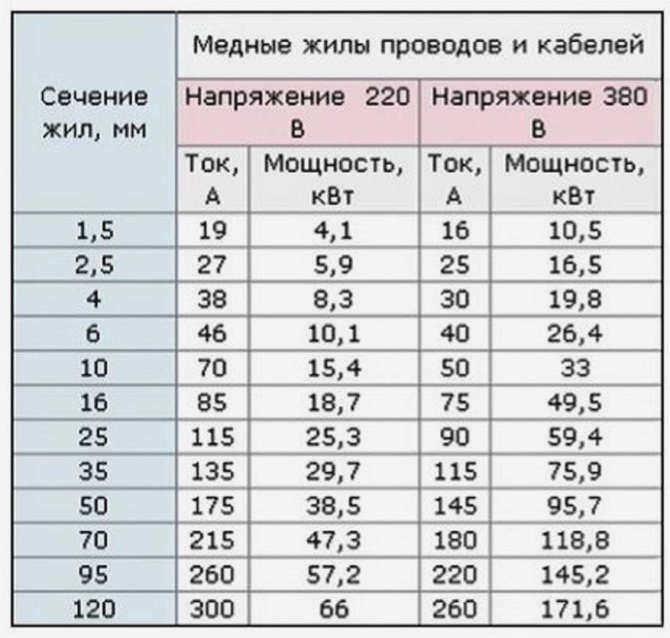

Для медных проводников:

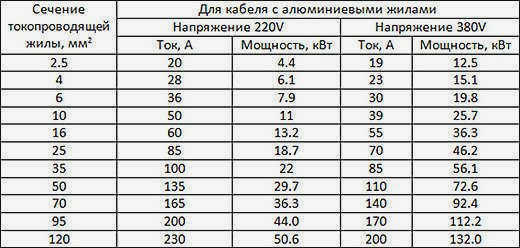

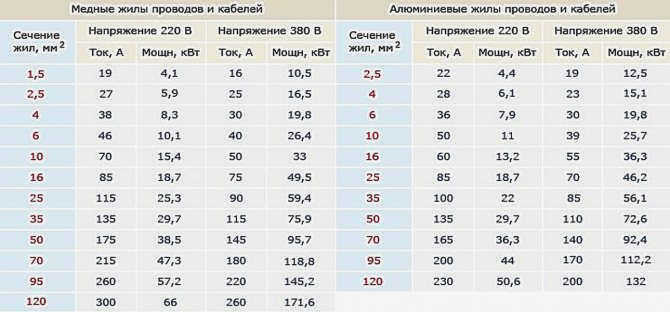

Для алюминиевых проводников:
Читайте также: Техноплекс или Пеноплекс: что выбрать. Сравнение стоимости изоляции
Формула расчета площади поперечного сечения кабеля в зависимости от мощности
Позволяет рассчитать площадь поперечного сечения в зависимости от потребляемой мощности и напряжения.
Для однофазных электрических сетей (220 В):
I = (P × K i ) / (U × cos(φ) )
- cos(φ) – для бытовых приборов, равен 1
- U – фазное напряжение, может быть от 210 В до 240 В
- I – сила тока
- P – суммарная мощность всех электроприборов
- K & – коэффициент одновременности, для расчета принимается значение 0,75.
Для 380 в трехфазных сетях:
I = P / (√3 × U × cos(φ))
- Cos φ – фазовый угол
- P – суммарная мощность всех устройств
- I – сила тока, в соответствии с которой выбирается площадь поперечного сечения проводника
- U – фазное напряжение, 220 В
Кабель СИП-2 2х16+1х25

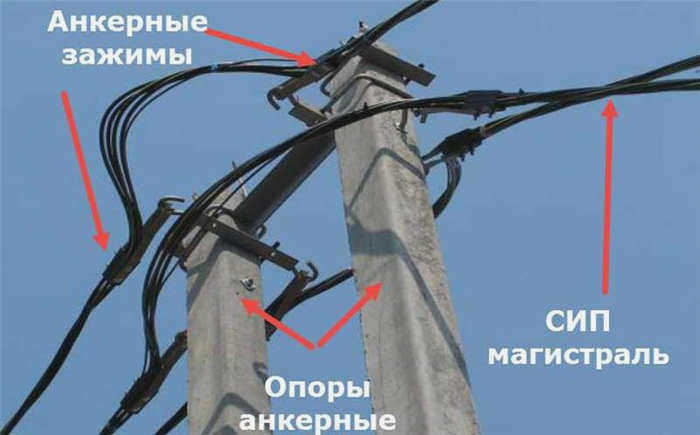

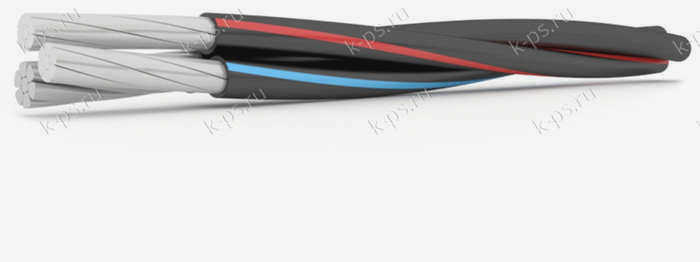

СИП-2 2х16+1х25 представляет собой Самонесущий изолированный кабель (тип 2) – 2 x 16 мм2 + 1 x 25 мм2 (1 x 25 мм2)с алюминиевыми и сталеалюминиевыми жилами, покрытыми светостабилизированной изоляцией из сшитого полиэтилена.
| Номинальное переменное напряжение | 1 кВ |
| Количество проводников | 2 + 1 дополнительная жила |
| Поперечное сечение | 16 + 25 мм 2 |
Отправьте ваш запрос на [email protected]
Запрос от Рускабель
SIP-2 2×16+1×25
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Номер контактного телефона *
Приложить файл
– отдел продаж
Ваш заказ на Кабели СИП-2 2х16+1х25 успешно отправлен. Представитель "Рузкабель" свяжется с вами в ближайшее время!
– отдел продаж
Диаметр
Интерпретация
Дизайн
Применение
ГОСТ
Аналоги
Производители
Наличие
Технические характеристики СИП-2 2*16+1*25
Вес кабеля СИП-2 2х16+1х25
Теоретический вес 1 километра кабеля СИП-2 2х16+1х25 составляет 272,00 кг.
Вес алюминия в 1 метре кабеля составляет 0,16 кг.
Вес кабеля зависит от технических характеристик конкретного производителя. Для расчета веса кабеля СИП-2 2х16+1х25 с барабаном воспользуйтесь нашим весовым калькулятором.
Кабели должны быть намотаны на барабан.
Калькулятор веса и доставки
СИП-2 2х16+1х25 вес 1 метра 0,272 кг.
Рассчитать доставку
Диаметр провода СИП-2 2х16+1х25
Наружный диаметр провода СИП-2 2х16+1х25: необходимо уточнить.
Сечение наружного диаметра зависит от технических условий конкретного завода, в конце страницы указаны производители, у которых можно получить информацию.
Размеры провода учитываются при расчете и правильном выборе системы проводов.
Кабель СИП-2 2х16+1х35
SIP-2 2×16+1×35 – это Самонесущий изолированный кабель (тип 2) – 2 x 16 мм2 + 1 x 35 мм2 (с несущей 1х35)с алюминиевыми и сталеалюминиевыми жилами, покрытыми светостабилизированной изоляцией из сшитого полиэтилена.
| Номинальное напряжение переменного тока | 1 кВ |
| Количество проводников | 2 + 1 дополнительная жила |
| Поперечное сечение | 16 + 35 мм 2 |
Отправьте ваш запрос на [email protected]
Запрос на завод "Рускабель
SIP-2 2×16+1×35
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Контактный телефон *
Приложить файл
– отдел продаж
Ваш заказ на Кабели СИП-2 2х16+1х35 успешно отправлен. Представитель "Рузкабель" свяжется с вами в ближайшее время!
– отдел продаж
Диаметр
Интерпретация
Конструкция
Применение
ГОСТ
Аналоги
Производители
Наличие
Технические характеристики СИП-2 2*16+1*35
Вес кабеля СИП-2 2х16+1х35
Теоретический вес 1 км кабеля СИП-2 2х16+1х35: 324,00 кг.
Вес алюминия в 1 метре кабеля составляет 0,18 кг.
Вес кабеля зависит от технических характеристик конкретного производителя. Чтобы рассчитать вес кабеля СИП-2 2х16+1х35 с катушкой, воспользуйтесь нашим весовым калькулятором.
Кабели должны быть намотаны на катушку.
Калькулятор веса и доставки
Вес кабеля СИП-2 2х16+1х35 1 метр 0,324 кг.
Рассчитать доставку
Диаметр кабеля СИП-2 2х16+1х35
Наружный диаметр кабеля СИП-2 2х16+1х35: необходимо уточнить.
Сечение наружного диаметра зависит от технических условий конкретного завода, в конце страницы указаны производители, у которых можно получить информацию.
Размеры проводников учитываются при расчете и выборе подходящей системы проводников.
См. примерНапример, у нас есть провод с сечением 6 мм²:
- При открытом проводнике его длительный допустимый ток составляет 50 A, поэтому автоматический выключатель должен быть установлен на 40 A;
- При скрытом исполнении допустимый непрерывный ток составляет 34 А, в этом случае автоматический выключатель устанавливается на 32 А.
Предположим, что мы выбрали сечение кабелей для квартиры, которые прокладываются в штробах или под штукатуркой (скрытый метод). Если мы смешаем и поставим для защиты автоматические выключатели на 50 А, то кабель перегреется, так как при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции с последующим коротким замыканием и пожаром.

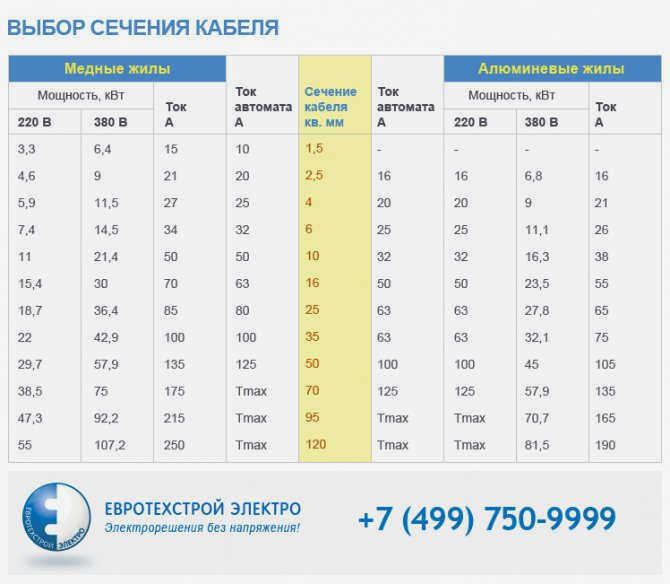

. ТАБЛИЦЫ НЕ ИМЕЮТ ЗНАЧЕНИЯ. ПРИ ВЫБОРЕ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ КАБЕЛЕЙ ПОЛЬЗУЙТЕСЬ ПРИВЕДЕННОЙ ВЫШЕ ТАБЛИЦЕЙ.

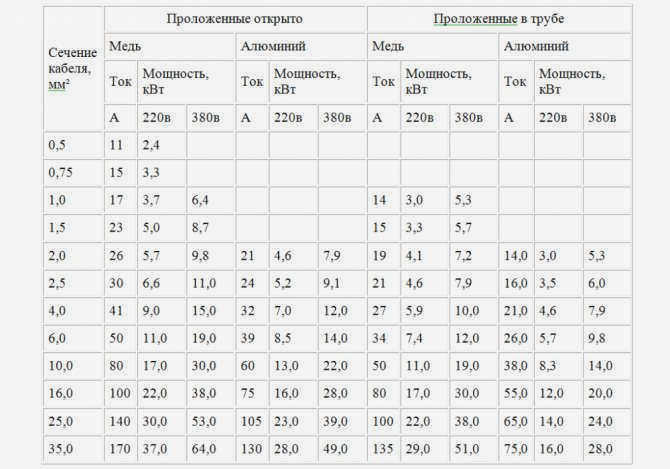

Сечение кабеля для скрытого Сечение электрических кабелей. .

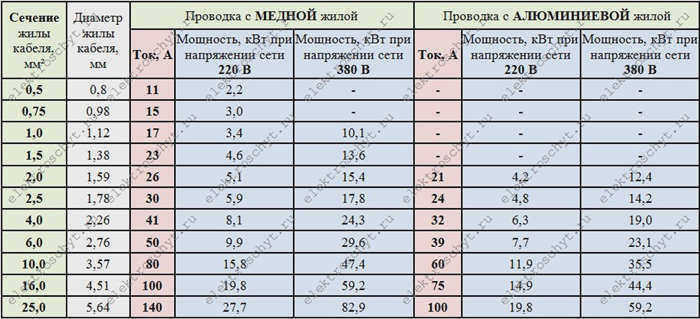

Чтобы использовать таблицы для выбора правильного размера кабеля для дома или квартиры, нам необходимо знать силу тока или мощность всех бытовых электроприборов.
Ток рассчитывается по следующим формулам:
– Для однофазной сети 220 В:
Где P – сумма мощностей всех электроприборов в доме, Вт;
U – напряжение однофазной сети 220 В;
cos(phi) – коэффициент мощности, для жилых домов равен 1, для промышленности – 0,8, в среднем 0,9.
– для трехфазной сети 380 В:
Эта формула такая же, как и для однофазной сети, но к знаменателю нужно добавить корень 3, так как это трехфазная сеть и напряжение составляет 380 В.

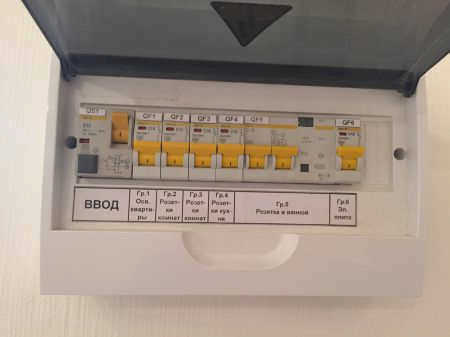

Чтобы выбрать сечение кабеля для дома или квартиры по приведенным выше таблицам, достаточно знать сумму мощностей электропотребителей рассматриваемой кабельной линии (группы). Расчет тока все равно потребуется при проектировании распределительного щита (выбор автоматических выключателей максимального тока, УЗО или автоматических выключателей).

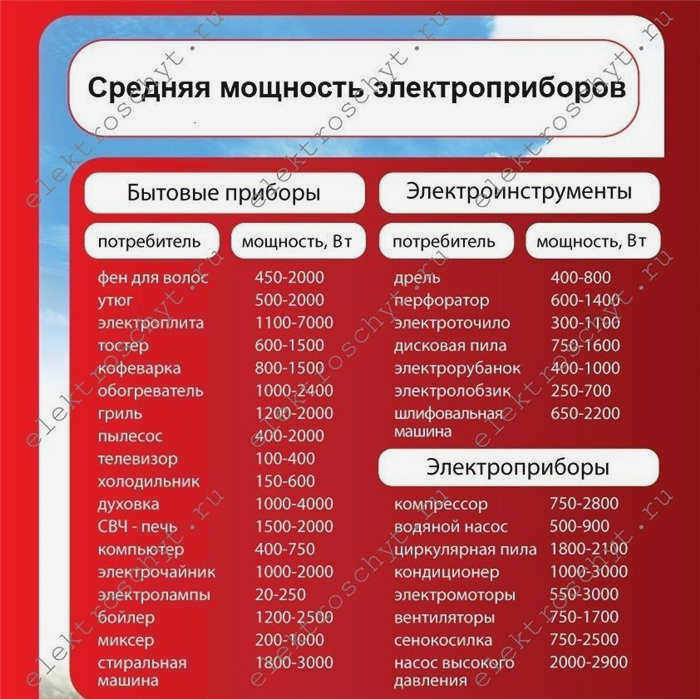

Ниже приведены средние мощности наиболее распространенных потребителей электроэнергии:
