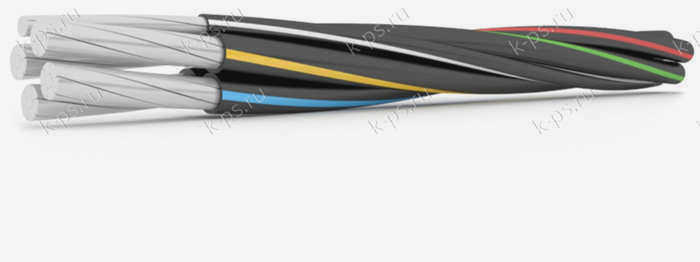

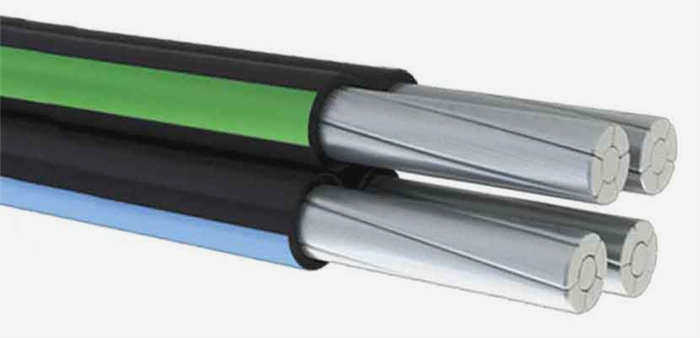

Кабель СИП-4 4х16
СИП-4 4х16 представляет собой Самонесущий изолированный кабель (тип 4) – 4 на 16 мм 2. ) с алюминиевыми жилами, покрытыми светостабилизированным сшитым полиэтиленом.
| Номинальное переменное напряжение | 1 кВ |
| Количество проводников | 4 жилы |
| Поперечное сечение | 16 мм 2 |
Отправьте ваш запрос на [email protected]
Запрос на завод Рускабель
СИП-4 4х16
Количество метров
Срок изготовления 7 дней
Цена ниже рыночной
Имя
Электронная почта *
Номер контактного телефона *
Приложить файл
– отдел продаж
Форма заявки на кабель СИП-4 4х16 успешно отправлена. Представитель "Рузкабель" свяжется с вами в ближайшее время!
– отдел продаж
Диаметр
Интерпретация
Строительство
Применение
ГОСТ
Аналоги
Производители
Наличие
Вес кабеля SIP-4 4×16
Теоретический вес 1 км кабеля SIP-4 4×16: 269,00 кг
Вес алюминия в 1 метре кабеля: 0,18 кг.
Вес кабеля зависит от технических характеристик соответствующего производителя. Чтобы рассчитать вес кабеля СИП-4 4х16 с барабаном, воспользуйтесь нашим весовым калькулятором.
Кабели должны быть намотаны на барабаны.
Калькулятор веса и доставки
Вес кабеля СИП-4 4х16 1 метр 0,269 кг.
Рассчитать доставку
Наружный диаметр кабеля СИП-4 4х16
Наружный диаметр кабеля СИП-4 4х16: 17,8 мм.
Сечение наружного диаметра зависит от технических характеристик конкретной установки, в конце страницы указаны производители, у которых можно уточнить информацию.
Электрические характеристики SIP-4 4×16
Номинальное напряжение переменного тока
1 кВ
Номинальная частота
50 Гц
Первичная жила
Электрическое сопротивление 1 км кабеля постоянного тока
1,91 Ом/км
Электрическое сопротивление жилы проводника при 90 °C при 50 Гц
2,448 Ом/км
Токовая нагрузка SIP-4 4×16
Непрерывные допустимые токовые нагрузки
При нормальной работе с коэффициентом нагрузки 100%
Первичная жила
100 ампер
Допустимые токи нагрузки рассчитаны для кабелей при температуре окружающей среды 25 °C, скорости ветра 6 м/с и солнечной радиации 1000 Вт/м.
Номинальная мощность SIP-4 4×16
Максимальная номинальная мощность после прокладки:
Главный проводник
Напряжение 220 В
22,00 кВт
Напряжение 380 В
65.00 кВт
Ток короткого замыкания СИП-4 4х16
Допустимый односекундный ток короткого замыкания СИП-4 4х16: 1,5 кА (килоамперы)
Минимально допустимый радиус изгиба при монтаже – (10 диаметров кабеля)
178 мм
Строительная длина
300 метров
Код ОКП СИП-4
3553321100
Срок службы
Не менее 40 лет
Гарантированный срок службы кабеля
3 года
Температура окружающей среды для кабеля
от -60 °C до 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева
-20 °С
Допустимые температуры нагрева жил кабеля:
Допустимая продолжительность
90 °С
Перегрузка
130 °С
Предельная температура короткого замыкания
250 °С
– самонесущий
– изолированный
– кабель
– Тип конструкции
количество основных жил
площадь поперечного сечения основных жил, мм 2
СИПг-4 4х16 – герметичные кабели должны быть устойчивы к продольному распространению воды. Продольное распространение воды вдоль кабеля от места проникновения не должно превышать 3 м.
СИПН-4 4х16 – воздуховоды с индексом "n" не должны гореть и образовывать при горении пылающие капли/частицы.

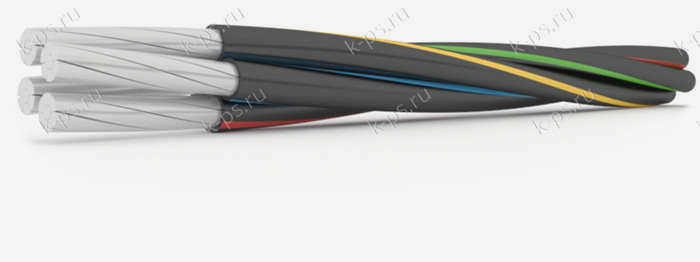

Технические характеристики СИП-4 4*16+1*25
Вес кабеля СИП-4 4*16+1х25
Теоретический вес 1 км кабеля СИП-4 4х16+1х25: 364,00 кг
Вес алюминия в 1 метре кабеля: 0,25 кг.
Вес кабеля зависит от технических характеристик конкретного производителя. Чтобы рассчитать вес кабеля СИП-4 4х16+1х25 с катушкой, воспользуйтесь нашим весовым калькулятором.
Кабели должны быть намотаны на катушки.
Калькулятор веса и доставки
СИП-4 4х16+1х25 вес 1 метра 0,364 кг
Рассчитать доставку
Диаметр кабеля СИП-4 4х16+1х25
Наружный диаметр кабеля СИП-4 4х16+1х25: необходимо уточнить.
Сечение наружного диаметра зависит от технических условий конкретного завода, в конце страницы указаны производители, у которых можно получить информацию.
Размеры кабеля учитываются при расчете и правильном выборе кабельной системы.
Электрические характеристики СИП-4 4х16+1х25
Номинальное переменное напряжение
1 кВ
Номинальная частота
50 Гц
Первичная жила
Электрическое сопротивление 1 км кабеля постоянного тока
1,91 Ом/км
Электрическое сопротивление жилы проводника при 90 °C при 50 Гц
2,448 Ом/км
Вторичная жила
Электрическое сопротивление 1 км кабеля постоянного тока
1,2 Ом/км
Электрическое сопротивление жилы проводника при 90 °C при 50 Гц
1,54 Ом/км
Токовая нагрузка SIP-4 4х16+1х25
Непрерывная токовая нагрузка
Во время нормальной работы при коэффициенте нагрузки 100%
Основная жила
100 ампер
Вспомогательный сердечник
130 Ампер
Допустимые токи нагрузки проводников рассчитаны для температуры окружающей среды 25 °C, скорости ветра 6 м/с и солнечной радиации 1000 Вт/м.
Номинальная мощность для SIP-4 4×16+1×25
Максимальная мощность для установки:
Основная жила
Напряжение 220 В
22,00 кВт
Напряжение 380 В
65,00 кВт
Вспомогательный шнур
Напряжение 220 В
28.00 кВт
Напряжение 380В
85.00 кВт
Ток короткого замыкания СИП-4 4х16+1х25
Допустимый односекундный ток короткого замыкания СИП-4 4х16+1х25: 1,5 кА (килоампер)
Минимально допустимый радиус изгиба при прокладке многожильных кабелей: 10 диаметров
Код ОКП СИП-4
3553321100
Срок службы
не менее 40 лет
Гарантированный срок службы кабеля
3 года
Температура окружающей среды для кабеля
от -60 °C до 50 °C
Минимальная температура прокладки кабеля без обогрева
-20 °С
Допустимая температура нагрева проводника кабеля:
Допустимая длительная
90 °С
Перегрузка
130 °С
Ограничение температуры короткого замыкания
250 °С
– самонесущий
– изолированный
– кабель
– тип конструкции
количество основных жил
Расчет
Чтобы определить необходимое сечение кабеля, необходимо знать его мощность. Для этого используются следующие формулы:
М – мощность в ваттах,
H – напряжение в вольтах,
C – сила тока в амперах.
В рассматриваемом примере результат составил – 100А × 220В = 22000Вт или 22 киловатта.
Для 3-фазной сети важно учитывать, является ли нагрузка активной или пассивной. Например, для обычных нагревательных приборов, бытовой техники и осветительных приборов формула выглядит следующим образом:
M = (C1 + C2 + C3)/3 × cos φ × 1,732 × 0,38.
Если учесть, что общий ток 3 фаз = 300 А и cos φ = 0,95, то получим:
M = (100 + 100 + 100)/3 × 0,95 × 1,732 = 62,5 кВт.
Таким образом, расчетная нагрузка соответствует номинальной мощности для кабеля СИП-4 16 мм², равной 63 кВт.
Читайте также:
Сечение кабеля по мощности – таблица зависимости и как ей пользоваться
Однако при выборе кабеля нужного сечения лучше сделать запас на 10% выше значения, указанного в таблице. Например, если вам нужно выбрать кабель для 200 киловатт в 3-фазной цепи, то согласно таблице подойдет сечение 120 мм² с пределом 211 кВт.
Однако после учета 10-процентного буфера получается = 211 × 0,9 = 189 кВт, что на 11 кВт меньше требуемых 200 кВт. Поэтому лучше взять кабель из следующей позиции – т.е. 150 мм², с пределом мощности до 236 кВт.
Совет! Если вы подключаете свой дом от соседнего столба, то СИП-4 x 16 – правильный выбор. Если вам нужен разветвитель на большие расстояния, лучше использовать кабель СИП-2 x 16 с нейтральным промежуточным проводником и аналогичным пределом нагрузки по энергопотреблению – но с гораздо лучшими техническими характеристиками. Потому что СИП-2 выдерживает воздействие стихии на больших расстояниях, тогда как СИП-4 при такой длине легко разрушается ветром.
Краткое резюме основных моментов
Чтобы узнать максимальную нагрузку, которую может выдержать данное сечение провода СИП, загляните в таблицу ГОСТа. Так, конечная мощность СИП-4 х 16 в 1-фазной сети составляет 22 киловатта, а в 3-фазной – 63 кВт.
Для определения необходимой площади поперечного сечения необходимо правильно рассчитать мощность электрической цепи. В 3-фазной сети необходимо также учитывать тип нагрузки – активную или реактивную. Кроме того, если требуется прокладка линии электропередачи на большие расстояния, рекомендуется использовать самонесущий нулевой проводник типа СИП-2.
Производители
Как разместить заказ?
Вы можете оформить заказ через форму заказа, запросить телефонный звонок или связаться с нашими менеджерами напрямую по телефонам, указанным на сайте.
Как я могу оплатить свой заказ?
После оформления заказа у менеджера вы получите счет и, используя указанные в нем реквизиты, сможете оплатить его в любом банке РФ, как в отделении, так и через личный кабинет. Для оплаты через платежные системы (U-Money, Киви-кошелек) достаточно указать реквизиты заказа.
Какие гарантии я получаю при покупке кабельной продукции?
При покупке кабельной продукции у нас вы получаете гарантию производителя и все документы, сопровождающие покупку кабеля.
Как я могу узнать точное наличие и количество кабеля в моем городе/регионе?
Вы можете отправить запрос или позвонить менеджеру
Какие документы я получу при покупке кабеля?
Если заказанная марка кабеля подлежит обязательной сертификации, то вместе с кабелем вы получите: сертификат качества кабеля, паспорт качества кабеля и оригиналы товаросопроводительных документов.
Доставка и оплата
Компания "Рукабель" принимает следующие способы оплаты:
- 1. оплата картой онлайн (для физических лиц).
- Оплата наличными или безналичный расчет при доставке (для физических лиц). 3.
- Безналичный расчет на наш банковский счет (для юридических лиц).
С каждым клиентом работает персональный менеджер. Все документы отправляются по почте или электронной почте.
Благодаря разветвленной сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. Доставка может быть осуществлена одним из нескольких способов:
- 1. самовывоз из нашего офиса.
- 2. доставка нашим транспортом.
- 3. доставка курьером.
- 4. услуги транспортной компании.
Мы доставляем кабельную продукцию не только по территории Российской Федерации, но и в страны Таможенного союза. Сотрудник нашего отдела логистики сообщит вам о любом изменении статуса вашего заказа (получен, отправлен и т.д.).
Справедливая цена
Мы можем гарантировать не только безусловно высокое качество нашей продукции, но и самые справедливые цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями, наша компания может позволить себе устанавливать самые доступные цены на всю кабельную продукцию. "Рукабель" всегда поможет вам сэкономить!
Кабели самонесущие изолированные без несущего элемента типа "Рассвет" (СИП-4) ТУ 3553-015-05755714-2002
Проводники защищены патентом на полезную модель Федеральной службы по интеллектуальной собственности, патентам и товарным знакам с номером 26864 от 20.12.2002.
Область применения кабеля СИП-4:
для применения в воздушных линиях электропередачи и цепях освещения при переменном напряжении до 0,6/1 кВ и номинальной частоте 50 Гц.
Кабели холодного типа, категории 1, 2 и 3 по ГОСТ 15150-69.
Условия эксплуатации кабеля СИП-4:
Кабель предназначен для воздушных линий электропередачи и ответвлений к кабельным вводам в жилые дома, бытовые хозяйственные постройки в районах с умеренным и холодным климатом, в атмосферах типа II и III по ГОСТ 15150-69.
| Номинальное напряжение | 0,6/1 кВ |
| Температура окружающей среды при эксплуатации | От -50 °C до +50 °C |
| Относительная влажность (до +35 °C) | До 98% |
| Минимальная температура прокладки кабеля без предварительного нагрева | -20°С |
| Максимальная долговременная температура жил | 70°С (для СИП – 90°С) |
| Максимально допустимая температура жил в аварийном режиме (или при перегрузке) | 80°С (для LV-ABC – 130°C) |
| Максимальная температура нагрева сердечника при коротком замыкании | 135°С (макс. 250°C для LV-ABC) |
| Минимально допустимый радиус изгиба при монтаже | 7,5 наружного диаметра |
| Срок службы | 30 лет |
| Гарантированный срок службы кабеля | 3 года |
