Кабель ВБбШв имеет медные жилы, изоляция токоведущих жил выполнена из ПВХ пластиката, дополнительно предусмотрена бронированная оболочка и полосы из оцинкованной стали, защищенные ПВХ шлангом. Помимо подземных бытовых подключений, этот кабель подходит для наружной прокладки на виадуках и галереях.
Какой кабель выбрать для подключения к сети 15 кВт в домашних условиях?
В наше время люди используют множество электроприборов для своего удобства и комфорта. Они потребляют много электроэнергии. В доме на одну семью обычно достаточно 15 кВт, чтобы полностью использовать мощность, не перегружая электросеть.
Все технические строительные работы выполняются в соответствии с проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в электроэнергетическую компанию, обслуживающую район реализации проекта. В документе должны быть указаны оптимальные мощность и напряжение, необходимые пользователю.

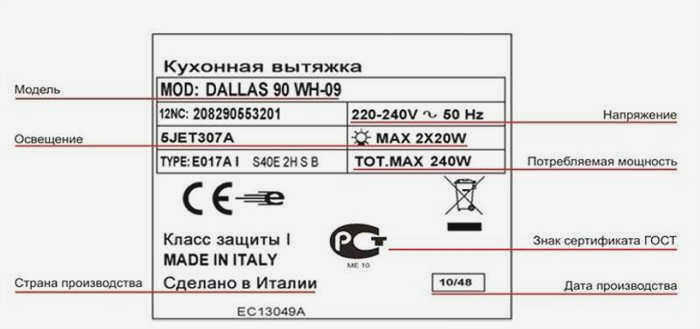

Эти значения могут быть рассчитаны на основе общего энергопотребления всех электроприборов. На основании этих данных соответствующие органы выдадут разрешение в соответствии с техническими данными, описывающими номинальную мощность, напряжение, сечение кабеля, правила заземления и защитные, блокирующие устройства.
Для подключения дома к сети мощностью 15 кВт необходимо напряжение 230-400 вольт, а счетчик должен быть оснащен соответствующими автоматическими выключателями.
Экспертиза
Специалист по технологиям, электрике и электронике
Задайте вопрос специалисту по 'Энергомодернизации'.
Какой кабель нужен для подключения дома мощностью 15 кВт к электросети и как его подключить – Строительный блог Максимальная длина кабеля без установки вспомогательных элементов составляет 40 метров, что ограничивает диапазон использования кабеля ;. Спрашивайте, я на связи!
Как выбрать кабель СИП. Выбор правильного самонесущего изолированного кабеля
При прокладке электричества в новом доме необходимо использовать материалы, гарантирующие безопасность. Это относится как к внешним, так и к внутренним электромонтажным работам, которые должны выполняться квалифицированными специалистами.
Существует два типа электрических соединений – однофазное и трехфазное. В обоих случаях документация, выданная поставщиком энергии, должна содержать все данные, указанные в техническом паспорте. Использование того или иного метода обусловлено возможностью установки проводников меньшего диаметра, что позволяет равномерно распределить нагрузку по трем фазам.
Однако для трехфазной сети потребуется более мощное распределительное устройство – для того, чтобы можно было подключить несколько модулей. Это относится и к системе защиты УЗО. Однако этот недостаток незначителен, поскольку его главным преимуществом является возможность подключения асинхронных электроприборов, таких как бойлеры, электрические котлы, плиты и радиаторы.
Как правило, трехфазные сети работают при напряжении 380 В, поэтому электрики устанавливают специальные распределители для равномерного распределения нагрузки, а также дополнительные трехфазные автоматические выключатели. Это обеспечивает безопасное использование мощных электроприборов и исключает возможность короткого замыкания или возгорания.
Принципы подключения
Для того чтобы законно выполнить подключение столба к дому, необходимо обладать необходимыми навыками.
Стандартная мощность подключения для дома на частном участке составляет 4-6 кВт, но если у владельца есть разрешение на строительство отдельного дома, он имеет право на подключение 15 кВт. Это необходимо для того, чтобы облегчить использование мощных электроприборов.
Электроснабжение должно быть выполнено в соответствии с проектом, который составляется по техническим условиям, определенным индивидуально для участка. Поэтому, чтобы подключиться к электросети с новой мощностью, необходимо отправить заявку поставщику электроэнергии с указанием требуемой мощности (15 кВт) и напряжения (230/400 В). Эти параметры можно получить, рассчитав общее потребление всех электроприборов.
В новом техническом задании компания-поставщик должна указать разрешенную мощность, размер сечения кабеля, его марку и тип, а также требования к защите и подключению сети к дому.
Самостоятельное выполнение подключения без согласования проекта и разрешения энергоснабжающей организации влечет за собой штраф, однако рекомендуется, чтобы те, кто хоть немного разбирается в этом вопросе, сами выбирали тип подключения и участвовали в обсуждении выбранных материалов. Запрещается прокладывать алюминиевые кабели на конструкциях, подверженных горению. Поэтому их следует заменить медными кабелями.
Расстояние от балкона должно составлять 1 м для изолированных кабелей и 1,5 м для голых кабелей, а также 20 см от полой стены для изолированных кабелей и 1 м для кабелей без покрытия. Кроме того, неизолированные воздушные линии нельзя прокладывать над зданиями по соображениям безопасности.
Это важно! Любые работы на воздушных линиях должны проводиться только после полного отключения данного участка и с переносным заземлением.
Разнообразие кабелей для сетей мощностью 15 кВт
Важно знать, какой кабель вы хотите использовать для питания своего частного дома – трехфазный или однофазный. Подключение по первому варианту предполагает снижение нагрузки на сеть и номинала автоматического выключателя. Недостатком является то, что размер распределительного щита будет больше, чем при однофазном подключении, так как автоматические выключатели будут занимать 3-4 модуля.
Кроме того, трехфазные автоматические выключатели имеют больший размер. Однако этот тип кабеля позволяет подключать к дому асинхронные электроприборы, бойлеры, электроплиты или системы отопления.
Поскольку трехфазная сеть имеет напряжение 380 вольт, для защиты перед подачей электроэнергии в дом потребуется трехходовой автоматический выключатель. Это поможет избежать риска пожара и поражения электрическим током и обеспечит защиту от короткого замыкания в электросети. Кабели различаются по материалу жилы. Медные кабели имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.
Силовые кабели различаются по типу ввода:
- Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они способны пропускать ток до 1 кВ и выдерживать температуру от -50°С до +48°С. Недостатком воздушного ввода является использование перемычек, необходимых для нормального подключения кабеля к распределительному устройству. Согласно правилам электромонтажа, такие перемычки запрещены, но если компания, поставляющая кабель, согласна, на соединение будет поставлена пломба.
- Подземный. При таком типе соединения используется кабель АВБбШв (алюминиевый) или ВБбШв (медный) с бронированной оболочкой, оцинкованными лентами и защитным шлангом. Это необходимо для защиты кабелей от проникновения в землю или механических повреждений.
Расчеты
Чтобы определить необходимое сечение кабеля, необходимо знать его мощность. Для этого используются следующие расчетные формулы:
М – мощность в ваттах,
H – напряжение в вольтах,
C – сила тока в амперах.
В рассматриваемом примере результат составил – 100 А × 220 В = 22 000 ватт или 22 киловатта.
Для 3-фазной сети следует учитывать, является ли нагрузка активной или пассивной. Например, для обычных обогревателей, бытовых приборов и светильников формула выглядит следующим образом:
M = (C1 + C2 + C3)/3 × cos φ × 1,732 × 0,38
Если учесть, что общий ток 3 фаз = 300 А и cos φ = 0,95, то получим:
М = (100 + 100 + 100)/3 × 0,95 × 1,732 = 62,5 кВт.
Таким образом, расчетная нагрузка соответствует номинальной мощности для кабеля СИП-4 16 мм², равной 63 кВт.
Читайте также:

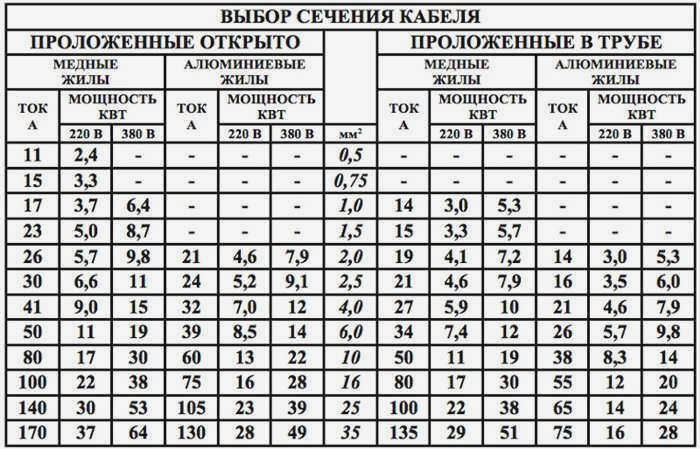

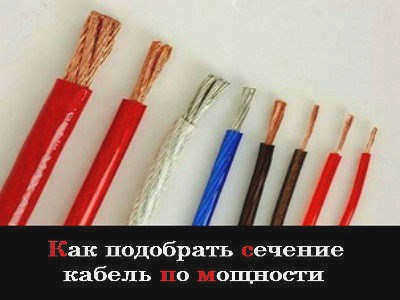

Сечение кабеля по мощности – таблица зависимости и как ей пользоваться
Однако при выборе кабеля нужного сечения лучше взять запас на 10% выше значения, указанного в таблице. Например, если кабель должен быть выбран для 200 кВт в 3-фазной цепи, таблица предложит кабель сечением 120 мм² с пределом 211 кВт.
Однако после учета 10-процентного буфера получается = 211 × 0,9 = 189 кВт, что на 11 кВт меньше требуемых 200 кВт. Поэтому лучше использовать проводник из следующей позиции – т.е. 150 мм², с пределом до 236 кВт.
Совет! Если вы подключаете свой дом от соседнего столба, то СИП-4 x 16 вполне подойдет. Если требуется разветвление на большие расстояния, лучше использовать кабель СИП-2 x 16 с нулевым проводником связи и аналогичным пределом нагрузки по энергопотреблению – но с гораздо лучшими техническими характеристиками. Потому что СИП-2 выдерживает воздействие стихии на больших расстояниях, в то время как СИП-4 при такой длине легко разрушается ветром.
Краткое резюме основных моментов

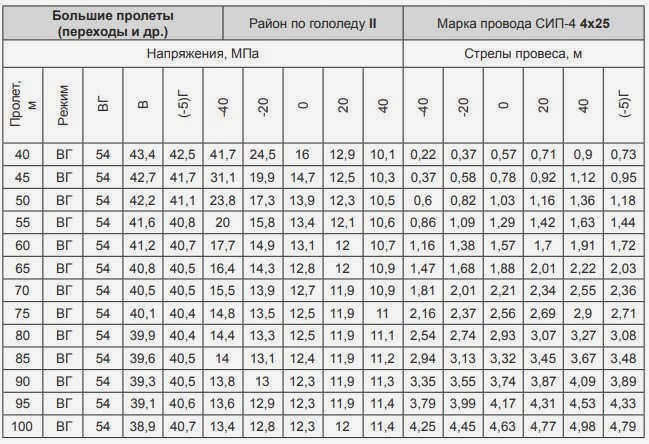

Чтобы узнать, какую предельную нагрузку может выдержать данный сечение провода СИП, посмотрите таблицу ГОСТ. Например, предельная мощность СИП-4 х 16 в 1-фазной сети составляет 22 кВт, а в 3-фазной – 63 кВт.
Чтобы определить необходимую площадь сечения, нужно правильно рассчитать мощность электрической цепи. В 3-фазной системе необходимо также учитывать тип нагрузки – активную или реактивную. Кроме того, при необходимости прокладки силовых линий на большие расстояния рекомендуется использовать кабель типа СИП-2 с самонесущей нейтральной жилой.
Купить кабель 15 кВт ?
Особое увеличение тока происходит во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер, и кабели просто не выдерживают нагрузки, особенно если их сечение составляет 2,5 мм2. При таком сечении кабель сразу же загорится.

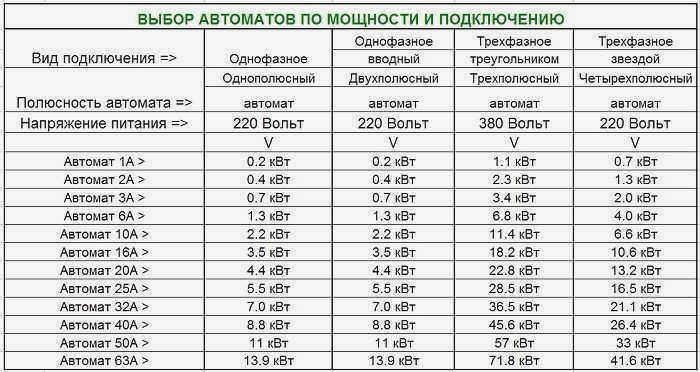

Поэтому многое зависит от правильного выбора автоматического выключателя. Правильный подбор размера, включая номинальную мощность, обеспечивает наилучшую защиту электрической сети.
Основные рабочие параметры, используемые для расчета кабеля
Чтобы подвести кабель к дому, необходимо определиться с площадью сечения кабеля. Поперечное сечение – это площадь кабеля в точке пересечения. Общепринятые стандарты (согласно ПУЭ) приведены в предыдущем разделе. Основными рабочими параметрами, на основании которых выбирается сечение кабеля, являются сечение и номинальный ток.
Однако, помимо сечения, также требуется определенный материал проводника. Наиболее распространенными проводниками, используемыми сегодня, являются медные, которые имеют более низкое сопротивление, но стоят дороже. Алюминий не обладает такой высокой проводимостью, но стоит дешевле медных изделий. Обратите внимание, что при одинаковой нагрузке сечение алюминиевого кабеля должно быть больше, чем медного.
Последний параметр – количество проводников, но здесь все гораздо проще. Двухпроводный кабель используется для одной фазы и рабочего нейтрального проводника, а четырехпроводный – для трех фаз и нейтрального проводника. В обоих вариантах сечение нейтрального проводника может быть меньше, чем фазного.
Мнение эксперта
Специалист по технологиям, энергетике и электронике
Задайте вопрос "Специалисту по модернизации энергетики"
Многопроволочная защита придает кабелю высокую степень гибкости, чтобы свести к минимуму риск соскальзывания на крутых участках. Поговори со мной!
7 советов по выбору силового кабеля для частного дома – Строительный блог Вити Петрова

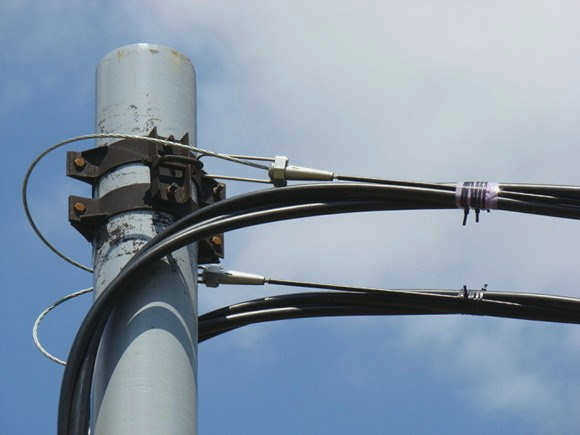

Основным видом прокладки силового кабеля является воздушная прокладка. У воздушной прокладки есть свои преимущества:
- Минимальные трудозатраты.
- Подключение дома занимает очень мало времени. Редко когда такая работа занимает более двух часов.
- Низкая стоимость расходных материалов: анкерных болтов или хомутов, специальных кронштейнов, изоляторов.
- Возможность быстрого ремонта, даже если требуется замена всего кабеля.
Для воздушной прокладки используются следующие виды кабеля:
Мнение эксперта
Виктор Стребиж, эксперт по освещению и электрике
Есть вопросы, спрашивайте, помогу!

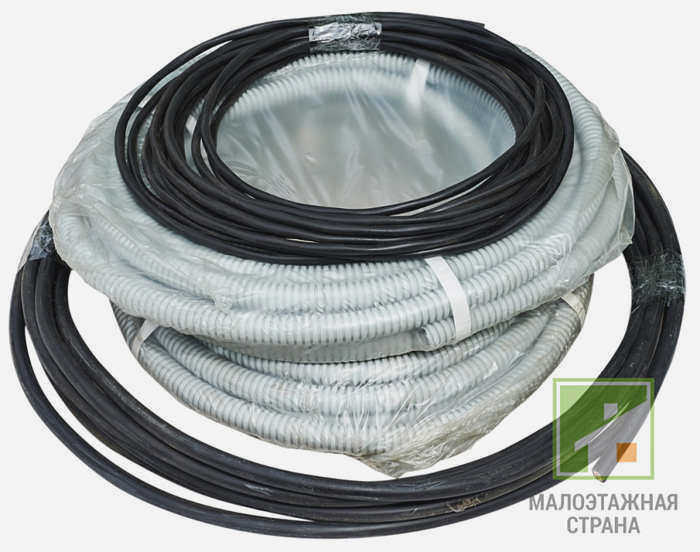

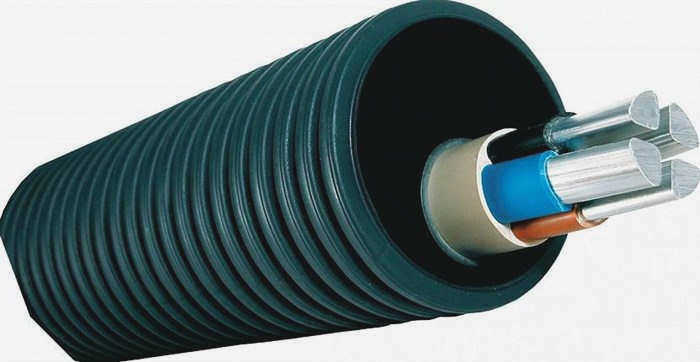

Чтобы предотвратить разрушительное воздействие природных условий, кабель можно проложить в специальной ПВХ-трубе, но мало кто так делает из-за значительного увеличения стоимости строительства. Если вам что-то непонятно, пожалуйста, напишите мне!
Прокладка кабеля под землей

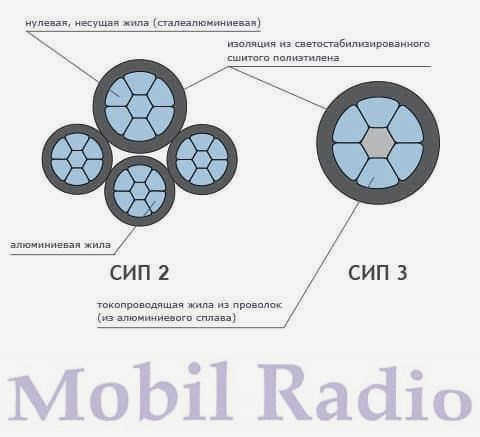

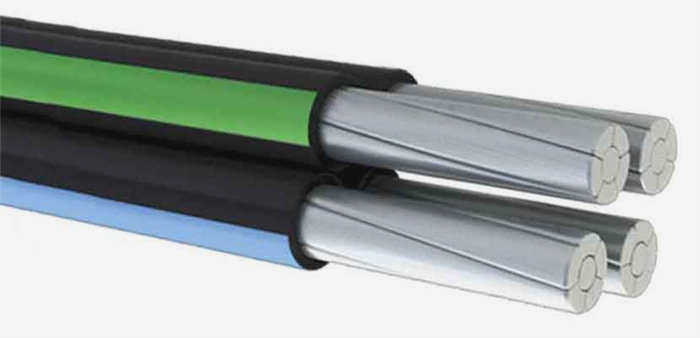

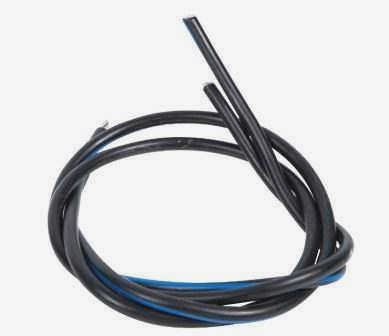

Какой тип кабеля использовать для ввода электричества в дом? Многие используют кабель СИП, который разрешен во многих электрических ветках и даже в высоковольтных линиях до 35 кВт.
Кабель, который находится посередине и имеет нейтральный потенциал, изготовлен из алюминиевого сплава. Иногда нейтральный проводник не имеет собственной изоляции, что является обязательным для фазных проводников.
Важным недостатком этих кабелей является то, что из-за наличия изоляции они недостаточно охлаждаются, поэтому допустимый ток ниже, чем у неизолированных кабелей. При выборе кабеля LV-ABC следует обратить внимание на изоляцию:
- Изоляция из термопластичного полиэтилена допускает температурные нагрузки до 70 градусов. По этому параметру подходят следующие кабели: СИП-1, СИП-1А, СИП-4, СИПн-4.
- Сшитый полиэтилен может использоваться в качестве изоляционного материала при температурных нагрузках до 90 градусов. Также увеличиваются параметры перегрузочных режимов и тока короткого замыкания. К таким эксплуатационным характеристикам относятся: SIP-2, SIP-2A, SIPs-4, SIP-3, PEV и PEVG.
Площадь поперечного сечения также определяется потребляемой мощностью, формула приведена выше.
