Различия между Cip2 и Cip4

SIP (Self-Carrying Insulated Wire) – это аббревиатура, означающая "самонесущий изолированный провод". Он был разработан в Финляндии в 1960-х годах. В основном используется для прокладки основных линий электропередачи, ответвлений от основных линий электропередачи, кабелей к зданиям и трансформаторным будкам.

Различные версии могут использоваться для освещения, если имеются осветительные кабели.

Кабель выпускается нескольких типов: СИП-1, СИП-2, СИП-3 и т.д. Каждая разновидность отличается своими специфическими техническими свойствами и областью применения.

1. Основная область применения
2. Конструкция самонесущего изолированного кабеля
3. Преимущества и недостатки изолированных проводов
4. Типы изолированных жил
5. Характеристики маркировки

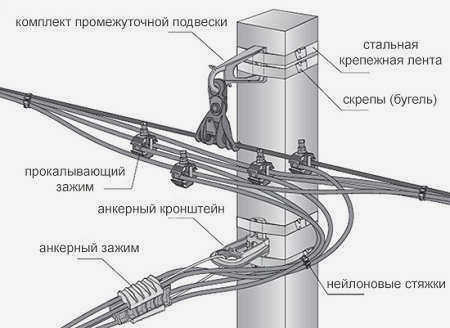

6. Арматура
7. Средняя цена продукции

Основная область применения

Проводники LV-ABC используются для следующих целей:

• создания ответвлений от основной питающей линии
• прокладка линий освещения
• подключение линий электропередач к трансформаторным будкам
• подключение домов отдыха, промышленных и общественных зданий, жилых домов;
• монтаж на стенах зданий.

Условия использования кабеля зависят от конкретного обозначения. СИП с дополнительной герметизацией может использоваться в среде с повышенной влажностью, также в тропических районах, вблизи крупных искусственных или естественных водоемов, заливов.

Изделия с изолированной нулевой жилой подходят для использования в средах с высоким содержанием соли, т.е. в прибрежных городах, солончаках или на океанском побережье.

Изолированные кабели почти полностью заменили своих предшественников. Изолированные кабели широко используются в развитых, тропических и северных странах.

Важно! Кабель выдерживает колебания температуры в среднем от -20 до +70 градусов Цельсия и поэтому подходит для использования в широком диапазоне погодных и климатических условий.

Какие типы кабелей LV-ABC существуют

Самонесущие кабели используются в линиях низкого и высокого напряжения до 0,6/1 или 35 кВ. Для конкретного применения должна использоваться соответствующая маркировка. Наиболее распространенными являются следующие типы:

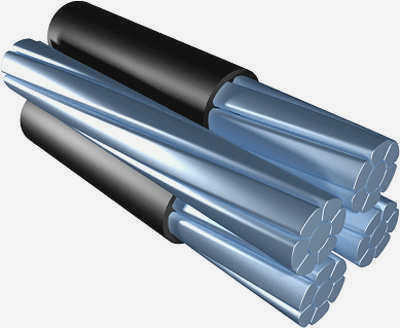

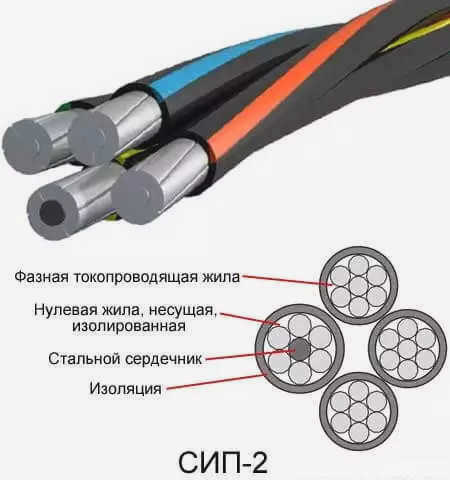

• СИП-2. Этот кабель имеет несколько проводников в изоляционной оболочке. Он также имеет несущий проводник в изоляции. Область применения этой марки – прокладка сетей между городами и поселками, прокладка ответвлений к населенным пунктам. Свойства СИП-2 позволяют использовать его в холодных и умеренных климатических условиях. Низкие температуры не могут повредить изоляционное покрытие.
• СИП-3. Структура провода – 1 жила с алюминиевой токопроводящей проволокой вокруг жилы. Это единственное обозначение кабеля, специально разработанное для достаточно тяжелых нагрузок – магистральных линий 10-35 кВ. Изоляционная оболочка выполнена из светостабилизированного сшитого полиэтилена, поэтому провод хорошо переносит агрессивные условия окружающей среды.
• СИП-4. Основное отличие этого провода в том, что он может иметь 2-4 токопроводящие жилы и всегда отсутствует одна несущая. Нагрузка в процессе растяжения ложится на фазные жилы. Этот провод устанавливается на фасаде здания или других сооружений. Основное назначение СИП-4 – развертывание ответвлений от электросети для подведения электричества к абоненту.

Первое, на что следует обратить особое внимание при выборе линии LV-ABC – это ее предназначение. В целом, основные типы БРП-2 и БРП-4 оптимальны для низковольтных сетей напряжением ниже 1 кВ. Кабель с маркировкой SIP-3 предназначен специально для высоковольтных сетей. Если целью является подключение дома к линии, то кабель должен иметь маркировку SIP-2/4.

Какое сечение использовать

Еще одним важным критерием является сечение кабеля. Оно должно максимально соответствовать мощности подключаемой нагрузки. Если кабель слишком тонкий, он будет иметь повышенное сопротивление – будет сильно нагреваться, что вызовет большие потери мощности при передаче, а также приведет к повреждению защитного покрытия и возгоранию.

Чтобы подобрать оптимальное сечение, стоит учитывать ток, который будет протекать через проводник. Чем больше сечение, тем выше пропускная способность по току. Кроме того, проводники с разным сечением способны выдерживать разные токи и время нагрева. Если электричество будет подаваться в дом через PPP, часто достаточно небольшого сечения PPP-4.

Стоит также отметить, что диапазон возможных сечений зависит от выбранного обозначения самонесущего провода. Сечение проводов СИП-2 и СИП-4 варьируется от 16 до 240 мм2, а сечение провода СИП-3 несколько иное: 35-240 мм2.

Технические характеристики и диапазон производительности СИП-4

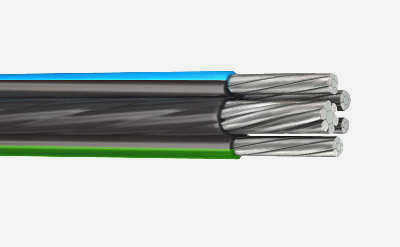

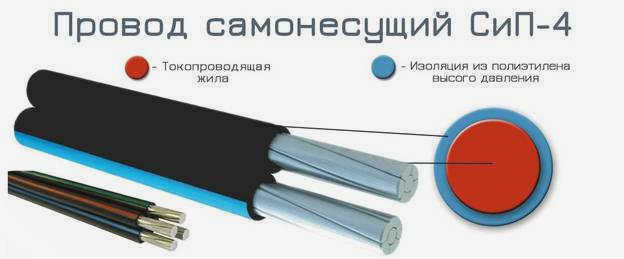

Кабели СИП-4 изготавливаются из светостабилизированного сшитого полиэтилена. Главной особенностью кабеля является отсутствие самонесущей жилы, что обуславливает некоторые особенности в эксплуатационных характеристиках и возможных местах прокладки. К техническим особенностям данного кабеля относятся:

• каждая жила изготовлена из алюминия и имеет равномерное сечение;
• все жилы имеют изоляцию из светостабилизированного сшитого полиэтилена.

Особенностью кабеля SIP-4 является то, что его нельзя использовать в подвесных установках. Характерная конструкция кабеля имеет довольно низкое сопротивление разрыву, поэтому даже при умеренных ветровых нагрузках кабель может порваться. По этой причине он лучше всего подходит для использования в качестве отводящего кабеля от воздушных линий электропередач к жилым и коммерческим зданиям, а также для установки на строительных конструкциях. Кабель одобрен для использования в условиях холодного и умеренного климата.

Часто СИП-4 используется для подключения частных зданий к воздушным линиям электропередач. Стоит отметить, что при прокладке самонесущих изолированных кабелей в пожароопасных районах требуются дополнительные меры противопожарной защиты.

Пояснения к проводникам СИП

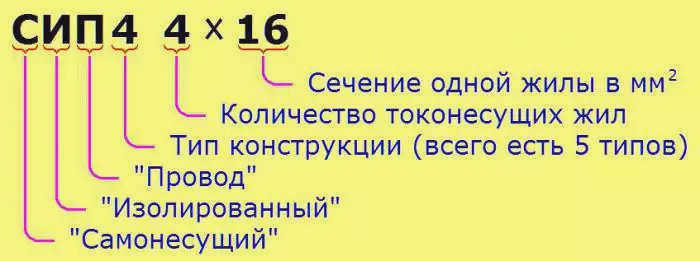

Аббревиатуры классов проводников группы СИП следующие:

• С – самонесущий (обычно самонесущим является один проводник);
• I – изолированный (изоляционный слой выполнен из термопластика/светостабилизированного сшитого полиэтилена SPE);
• П – провод (продукт иногда ошибочно называют кабелем).

Для обозначения кабелей СИП иногда используются буквы А, Н и Т, например, СИП-1А. Вот что они означают:

• А – нулевой проводник изолирован;
• Н – жилы кабеля изготовлены из алюминиевого сплава;
• Т – изоляция выдерживает высокие температуры до +90 С (кратковременно до +120 С).

Технические характеристики СИП 1,2,3,4

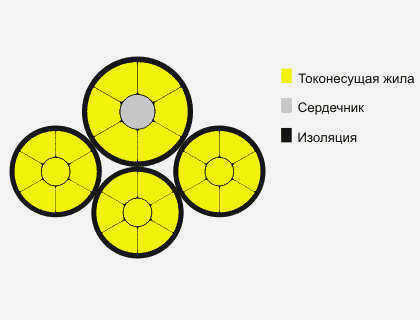

Конструкция кабелей СИП состоит из 4 проволок, скрученных с интервалом 80-150 см, с 1-4 жилами, несущими электрический ток. Они имеют круглую форму и состоят из 7 (до 95 мм2) или 19 проволок. Материал жил – алюминий (токопроводящий) и его сплавы (несущий, проводник в СИП-3). Изолятор жил изготовлен из СПЭ.

Некоторые версии проводников LV-ABC могут включать вспомогательные проводники, которые используются либо для электрического подключения светильников, либо в качестве контрольных проводников, необходимых для работы различных типов измерительного или релейного оборудования. Наиболее распространенные вспомогательные проводники доступны в конструкциях LV-ABC проводников с сечением нейтрального проводника 50 мм2 и более.

Эти проводники нечувствительны к налипанию льда и снега, ультрафиолетовому излучению, имеют низкие реактивные потери, не создают коротких замыканий при перекрытии, их монтаж и обслуживание достаточно просты и доступны.

Разница между кабелями СИП 1,2,3,4 заключается в конструктивных особенностях, которые связаны с функциональным назначением изделий. Давайте поговорим о них более подробно.

Характеристики СИП 1

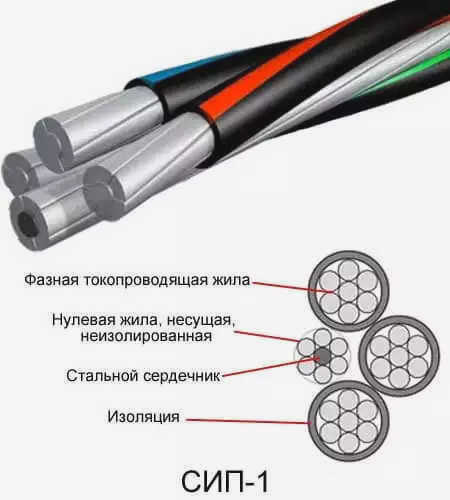

Марка CIP 1 оснащена несущим алюминиевым нулевым / нейтральным проводником со стальной жилой, который не имеет изоляционного слоя (за исключением исполнения с индексом "H"), в отличие от фазных и вспомогательных проводников (при их наличии). Проводник используется в воздушных линиях электропередачи до 1 кВ.

Особенности СИП 2 и СИП 2А

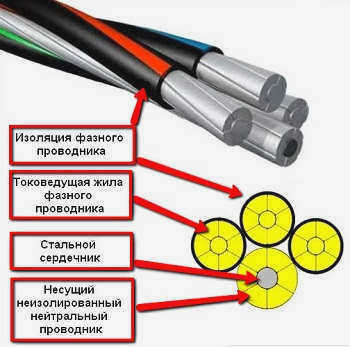

Отличие СИП 2 от СИП 1 заключается в изоляторе нулевой жилы коммуникатора, который изготовлен из сшитого полиэтилена. Кабель используется для линий электропередач напряжением до 1 кВ и располагается в климатических зонах с интенсивным атмосферным воздействием.

Различия между СИП2 и СИП4

Оптимальный
инженерные решения
Электроэнергетическая промышленность

Идем в ногу со временем

Идти в ногу со временем

• Технологическое присоединение

Типы SIP: SIP-1, SIP-2, SIP-3, SIP-4

16-12-2012

СИП – (Изолированный самонесущий кабель) – изолированные проводники со светостабилизированным пластикатом, при этом несущий проводник может быть изолированным или неизолированным. Механические нагрузки могут передаваться через несущий проводник или через все проводники пучка. Изготавливается в соответствии с ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия".

Самонесущие изолированные провода подразделяются на 4 исполнения:

SIP-1
Самонесущий изолированный провод без изоляции нулевого провода для воздушных линий электропередачи и ответвлений от воздушных линий электропередачи номинальным напряжением до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере типа II и III по ГОСТ 15150-69, включая морское побережье, соленые озера, промышленные зоны и зоны засоленных песков. Прокладка осуществляется в соответствии с ПУЭ (7-е издание, глава 2, гл. 2.4).
По конструкции, техническим характеристикам и эксплуатационным свойствам кабель соответствует национальному стандарту Российской Федерации ГОСТ 31946-2012 "Кабели самонесущие изолированные и экранированные для воздушных линий электропередачи. Общие технические условия".

СИП-2
Самонесущий изолированный провод с изолированной нулевой жилой для воздушных линий электропередачи и ответвлений от воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосферах типа II и III по ГОСТ 15150-69, включая морское побережье, соленые озера, промышленные зоны и зоны соленых песков. Монтаж осуществляется в соответствии с ПУЭ (7-е издание, раздел 2, глава 2.4).
По конструкции, техническим характеристикам и эксплуатационным свойствам кабель соответствует национальному стандарту Российской Федерации ГОСТ 31946-2012 "Кабели самонесущие изолированные и экранированные для воздушных линий электропередачи. Общие технические условия".
