Далее разместите в центре участка радиальные дождеватели, статические дождеватели или роторные дождеватели. Зона полива каждого дождевателя отмечается на плане с помощью компаса. Можно использовать дождеватели с разным радиусом полива.
Проектирование системы дождевания газона

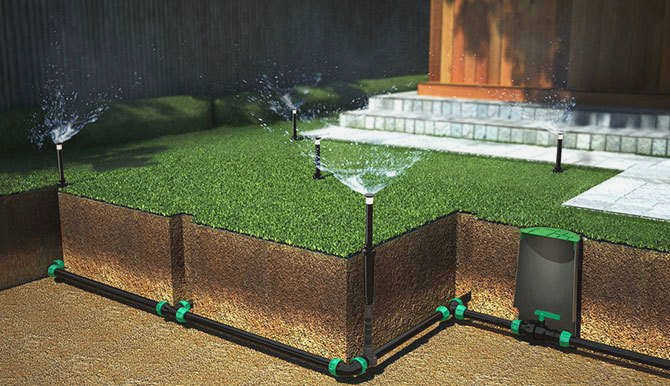

Спринклерная система позволяет полностью поливать газон путем дождевания. С помощью дождевателей почва равномерно увлажняется без эрозии почвы, корни получают достаточное количество влаги, а трава остается свежей и сочной в течение всего сезона.

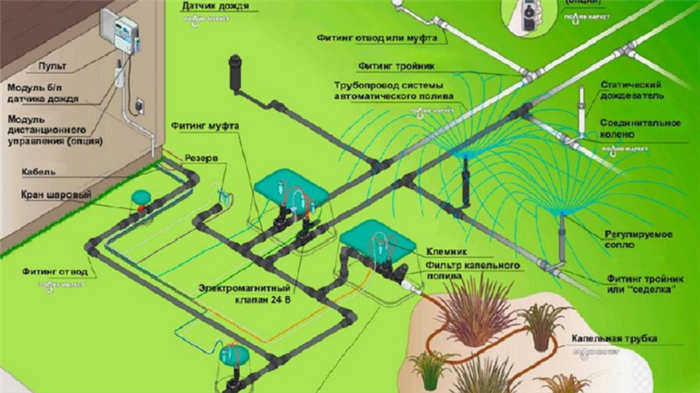

Система полива включает в себя следующие компоненты:
- дождеватели, которые распыляют воду;
- насосная станция, обеспечивающая стабильное давление в системе;
- Фильтры тонкой очистки – предназначены для улавливания инородных частиц;
- Регуляторы давления – используются при установке различных типов дождевателей для выравнивания давления воды;
- электромагнитные клапаны, которые активируют и деактивируют подачу воды к отдельным спринклерным группам;
- трубы ПНД, соединяющие компоненты системы;
- контроллеры, которые управляют всей системой в соответствии с заранее запрограммированной программой.

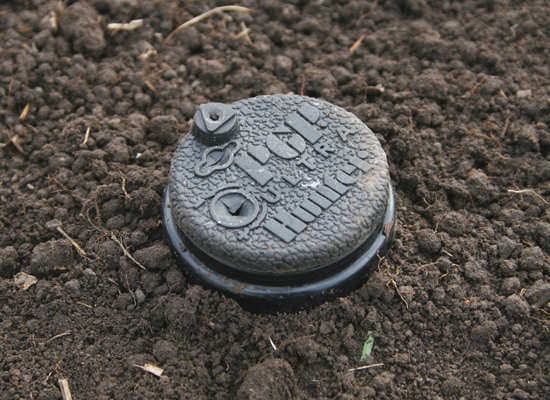

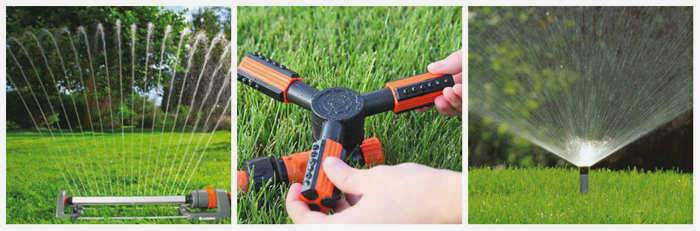

Спринклеры – это устройства, которые разбрызгивают воду по трубам в виде мельчайших капель. Когда они не используются, они почти незаметны на поверхности газона. При подаче воды спринклеры выдвигаются вверх.
- статическиеИмеют определенное направление и угол распыления;
- вращающиесяС водяной струей, которая вращается с помощью внутренней турбины;
- импульсныев которых струя воды вращается с помощью встроенного храпового механизма.

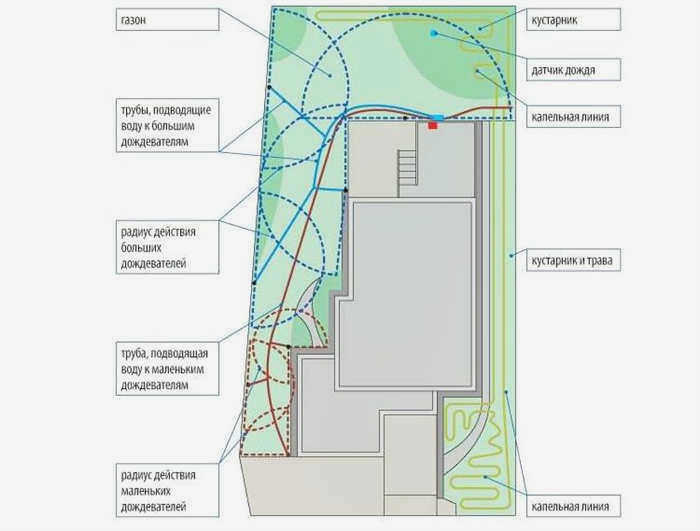

Проектирование и чертеж ирригационной системы

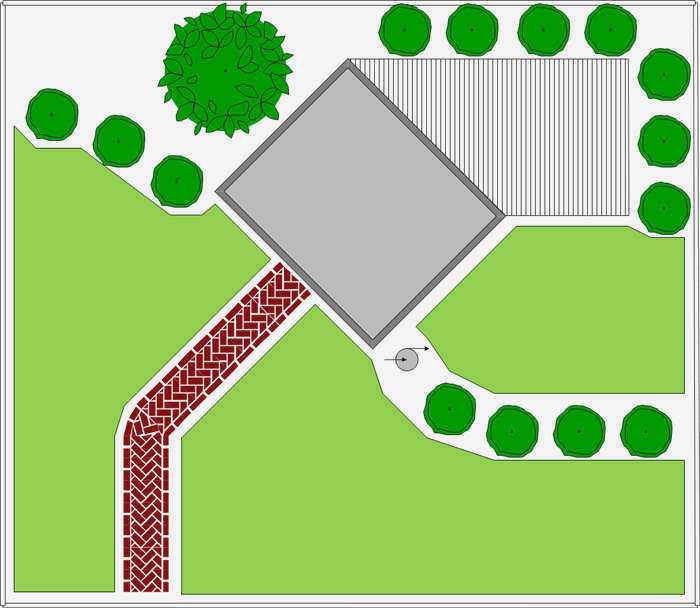

Первый шаг в проектировании ирригационной системы – это точный план участка с указанием его размеров и планировки. На плане должны быть указаны дорожки, зоны отдыха и здания, которые не должны находиться в зоне орошения. Для комбинированного автоматического полива необходимо определить крупные деревья, кустарники и цветники, к которым подводится прикорневой полив.
Проект можно разделить на этапы.
Рекомендуемая литература → Клумбы ручной работы → Зоны орошения
Этап 1: Зоны орошения. Если газон разделен дорожкой или местом для сидения, общую площадь следует разделить на разные участки. Вода, распыляемая на газон, не должна пересекать границы разных участков.
Шаг 2: Пропускная способность и диаметр труб. На этом этапе необходимо определить максимальную и оптимальную пропускную способность всех ответвлений труб. Прежде всего, необходимо определить диаметр подающей трубы в точке подключения к водопроводу и насосной станции. Для определения пропускной способности можно использовать таблицу 1.
Таблица 1. Пропускная способность труб ПНД в зависимости от диаметра трубы.
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3,0 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Если газон разделен на участки, то ответвление следует сделать в виде коллектора – это обеспечит равное давление на все ветви трубы. Диаметр основной трубы к коллектору не должен быть больше диаметра подающей трубы, диаметр ответвлений должен быть меньше диаметра основной трубы.
Принципы и требования
Здоровый и равномерный рост травы зависит от правильного полива, температуры воды, количества воды и частоты полива.
Частота и интервалы полива
Полив газона Газон лучше всего поливать утром или вечером.. В это время вода испаряется гораздо медленнее, а сама трава не страдает от ультрафиолетового излучения. Лучше всего поливать газон каждые 3 дня за один раз. В особенно жаркие периоды можно поливать раз в два дня.

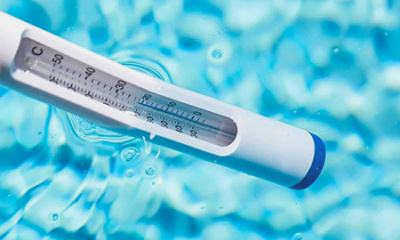

Температура воды
Лучшая температура полива для газонов – 15-25 градусов. Значение на 3-7 градусов выше, чем температура почвы, в которую была посажена трава, также является приемлемым.
Следует иметь в виду, что нельзя поливать водой из открытых проточных водоемов или колодцев. Такую воду лучше довести до нужной температуры и нагреть. Это делается с помощью резервуара.
Вода заливается в резервуар и отставляется на 2-3 часа. Таким образом, ее температура повышается до температуры окружающей среды, а все химические элементы, такие как грязь и почва, оседают на дно.
Продолжительность
Продолжительность полива вы можете рассчитать самостоятельно. Для газона 10 – 15 литров воды на 1 м2. Также учитывайте, что вода должна впитаться в почву на глубину 25-50 см.
Важно рассчитать количество воды. При недостаточной подаче воды трава пожелтеет и будет расти неравномерно. При превышении нормы расхода воды образуется болото, и трава начнет гнить.
Продолжительность полива зависит от выбранной системы орошения и ее мощности, которая рассчитывается индивидуально.
Как сделать дождевальную систему?
Для самостоятельной организации дождевальной системы полива необходим четкий проект, учитывающий все нюансы расположения и размеры участка.
Подробная схема с описанием
Перед началом проектирования составляется подробный план газона. При этом необходимо учесть следующие моменты:
- Расположение водопровода или резервуара. Подключение воды должно быть сделано так, чтобы все дождеватели могли подавать воду одновременно и равномерно.
- Размер участка. Если это один квадрат или прямоугольник, проще спроектировать расположение дождевателей. Если участков несколько и они различаются по размеру, необходимо учитывать мощность дождевателей и радиус полива. Установки малого радиуса действия следует выбирать для небольших участков, а установки большего радиуса действия – для больших участков. Если участок узкий и длинный, лучше выбрать переносные дождеватели, учитывая радиус действия для расчета их количества.
- Последний шаг – расчет и определение места для насоса или контроллера автоматического полива. Насос устанавливается, если давление в водопроводе недостаточно для работы всего оборудования на участке. Насос следует выбирать в соответствии с мощностью дождевателей, их количеством и расстоянием друг от друга.
После планирования дождевателей следует произвести расчеты количества необходимых материалов.
Планирование и расчеты
Планирование и расчеты всех компонентов системы орошения Расчеты выполняются следующим образом:
- Начните с измерения всего участка или нескольких посаженных газонов с помощью рулетки.

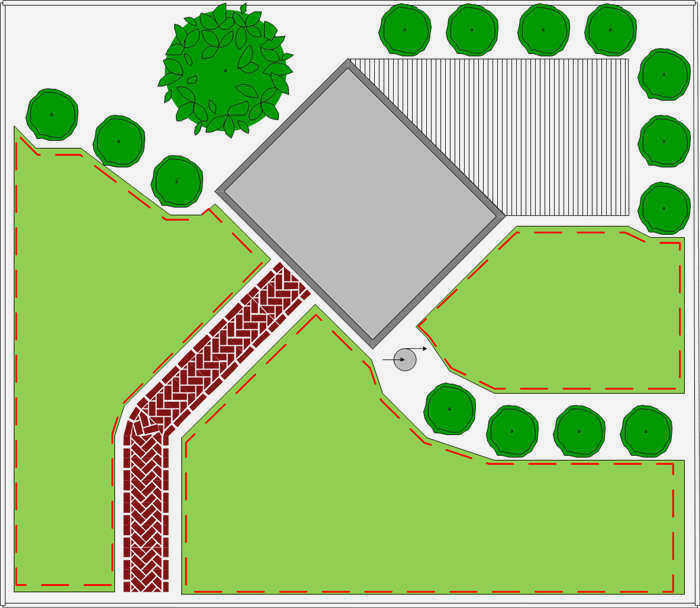

- Перенесите измерения на бумагу в масштабе 1:100. В результате получится план участка, где 1 сантиметр на бумаге соответствует 1 метру на местности.
- На плане отметьте расположение растений и деревьев, высаженных рядом с газоном. Стоит обратить внимание на особо чувствительные виды растений, которые страдают от большого количества влаги. Расстояние до них должно быть измерено и отмечено на плане.
- Затем на план следует нанести расположение водопровода или резервуара.
- Затем необходимо дополнить план расположением зданий. Обратите внимание на проникновение воды в стены зданий и сооружений.
- Теперь необходимо измерить давление в водопроводе или обратиться к техническим характеристикам насоса. Давление должно быть достаточным для полива всего участка, чтобы обеспечить равномерное орошение. Вы можете рассчитать максимальную пропускную способность линии. Например, наполните литровую емкость водопроводной водой и измерьте время. Это значение и будет производительностью в л/ч.
- Учитывая расположение зданий, растений и кустарников, нанесите на карту места расположения оросительных устройств. Их мощность и радиус полива должны быть известны заранее. Следите за тем, чтобы вода не попадала на стены зданий или в зону роста других растений.
- Последний шаг – провести водопроводные линии ко всем отмеченным дождевателям. Расположение тройников, колен, фитингов и кранов также отмечается на плане.
- Затем производится окончательный расчет потребления воды всей системой. Это важно, если вода берется из резервуара. Расчет производится следующим образом: общее количество отмеченных ирригационных устройств умножается на их мощность. Например, 25х2=50 л/мин. Умножив это значение на 60 минут, вы получите расход воды в час: 3 куб. см/час. Это общий расход всех оросителей, которые будут установлены на участке. В соответствии с этим значением следует выбирать насос для орошения всей системы.
Типы систем орошения и принцип их работы
В зависимости от метода орошения и используемого оборудования существует два типа автоматического полива:
Те, которые основаны на технике, называемой спринклерным орошением. Вы можете догадаться об этом по названию. Вода поступает по трубам через участок к специальным форсункам – дождевателям, где она рассеивается на мельчайшие капли и разбрызгивается по поверхности естественным образом с помощью дождевального оборудования.
Этот метод является наиболее щадящим и подходит для самых чувствительных и капризных растений. Он улучшает микроклимат всего участка: воздух насыщается влагой, а температура почвы понижается.

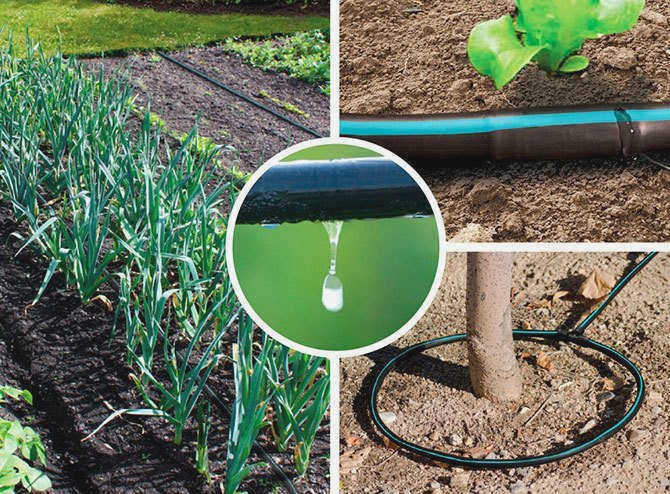

Он состоит из перфорированных шлангов, уложенных в почву по всей площади орошаемого участка и подключенных к водозаборнику. Небольшое количество воды подается к корням растений без давления, что обеспечивает необходимый полив и оптимальное потребление воды. Слой специального агротекстиля предотвращает засорение отверстий, через которые проникает влага.
Этот метод тем лучше, что предназначенное для него оборудование позволяет, благодаря соответствующей установке клапанов и настройке контроллеров, регулировать количество используемой воды и работу системы в зависимости от погодных условий – включать в жаркую погоду и прекращать полив после дождя.
Из чего состоит спринклерная система полива растений
В действительности конструкция не так проста и имеет свои нюансы. Она состоит из множества компонентов и должна работать как часы, чтобы эффективно выполнять свою работу.

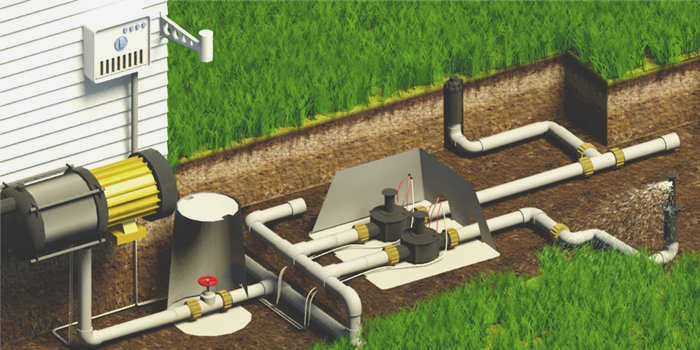

Спринклерная система полива включает в себя:
- насосную станцию. Она отвечает за бесперебойную подачу воды. Она должна быть установлена в непосредственной близости от источника воды. Его характеристики следует выбирать в зависимости от размера газона и требуемой интенсивности полива;
- трубы ПНД (полиэтилен низкого давления). Подключение всех компонентов установки;
- Спринклеры – разбрызгиватели воды. Они бывают различных вариантов со своими особенностями. Выбираются в соответствии с характеристиками газона;
- Дренажные колодцы. Устанавливаются в низменных местах участка;
- фильтры тонкой очистки. Они предотвращают засорение системы нежелательными частицами;
- регуляторы давления. Регуляторы давления воды;

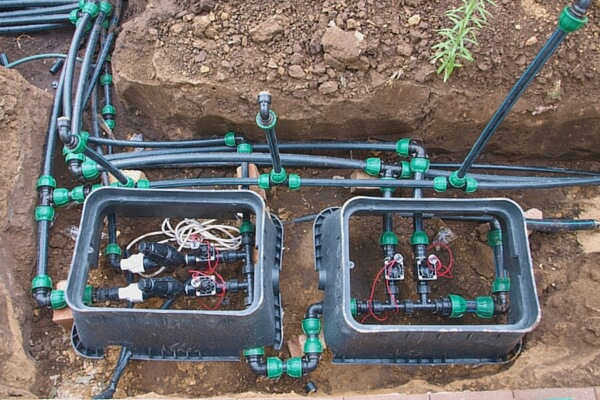

- электромагнитные клапаны. Открывают или перекрывают подачу воды к отдельным спринклерам;
- контроллер. Управляет оборудованием в соответствии с заданными параметрами.
Система капельного орошения устроена несколько иначе. Она состоит из следующих компонентов:
- резервуар для воды, например, цистерна. В идеале он должен быть изготовлен из коррозионностойкого материала. В противном случае не удастся избежать засорения и загрязнения сооружений;
- распределительный коллектор, от которого вода поступает к ответвлениям;
- перфорированные шланги необходимой длины
- клапаны или краны;
- программируемый контроллер.
Оба способа полива имеют свои преимущества и недостатки. Первый – более традиционный. Он орошает не только корневую систему растений, но и стебли и благотворно влияет на состояние всего участка.
Второй метод более экономичен и самодостаточен. Он практически не требует вмешательства человека и может использоваться независимо от времени суток, так как исключает риск солнечного ожога листьев растений.
Как сделать автоматический полив газона: своими руками, по схеме
Многие люди делали насадки на поливочный шланг из бутылок или что-то отдаленно напоминающее капельный полив, прокалывая шланг. Получившиеся устройства пригодны для полива, но они недолговечны – и, главное, недостаточно эффективны. Мы покажем вам, как сделать настоящий дождеватель для газона своими руками. Вы сможете собрать работающую систему как из предполагаемых компонентов, так и из подручных материалов.
Система полива газона своими руками
После того как вы решили сделать все своими руками, настало время провести небольшое исследование. Важно учесть такие моменты, как частота размещения дождевателей, время полива и продолжительность полива. Живые растения чувствительны как к недостатку, так и к избытку влаги, поэтому ошибка в расчетах может дорого обойтись вашему газону или клумбам. Чтобы собрать систему полива сада из пластиковых труб (HDPE), учитывайте размеры вашего сада. Если площадь участка не превышает 19 акров, достаточно будет диаметра 25-32 мм, но если он больше, вам понадобится диаметр около 40 мм. Вам также понадобятся дождеватели и разбрызгиватели, клапаны, насос и накопительный бак, а также капельные шланги для медленного полива (если у вас есть грядки или теплицы). Кроме того, вам понадобится контроллер для управления поливом и погодные датчики. Подробнее об этом мы пишем в других статьях блога.
Любая конструкция нуждается в проектировании, иначе вместо аккуратной, работающей системы вы получите в итоге дом, который поливается не намного лучше, чем вручную. Найдите или нарисуйте план участка с учетом всех построек и зеленых насаждений. На его основе нарисуйте схему системы полива. На ней должны быть показаны все линии, спринклеры, шланги и розетки. Прокладывать трубы на новом участке будет проще, так как растения не придется беспокоить. Однако если участок уже занят, следует проявить больше осторожности и, самое главное, отметить на плане все крупные деревья и кустарники. Также важно, чтобы струи воды из разбрызгивателей в будущем не попадали на растения, так как они могут их повредить. Следующий шаг – разметка участка в соответствии с нарисованным планом. Для этого подойдет цветная или белая бечевка и колышки. Натяните ее между колышками, чтобы она не провисала и не мешала в дальнейшем. Убедитесь, что вы копаете с одной стороны бечевки. Не забывайте постоянно ссылаться на схему. Глубина канала составляет примерно 25 см. Камни и корни могут мешать. Некоторые из них по тем или иным причинам невозможно удалить. В этом случае план нужно будет скорректировать. Обязательно отметьте это на плане, чтобы потом не запутаться.
