Система отопления ленинградка плюсы и минусы

Такая система может работать как с естественной циркуляцией (как показано на схеме выше), так и с созданием принудительного движения теплоносителя (схема ниже). Это не влияет на расположение радиаторов.

Содержание

Однотрубная система отопления "Ленинградка": схемы и принцип организации

Чтобы обогреть небольшую квартиру или двухэтажный частный дом, не обязательно использовать сложную, дорогостоящую технологию. Известная еще с советских времен система отопления "Ленинградка" сегодня эффективно используется для теплоснабжения небольших жилых домов.

Она остается популярной благодаря простоте конструкции и экономичному использованию материалов. В конце концов, следует согласиться, что дороже и сложнее не всегда значит лучше.

Однотрубную "ленинградку" можно построить самостоятельно. Мы поможем вам понять, как работает система, предоставим основную блок-схему и опишем пошаговую процедуру установки системы отопления. Мы поможем вам составить план проекта в наглядном фото- и видеоформате.

Принцип работы системы отопления "Ленинградка"

Появление современных отопительных приборов, новых технологий позволило усовершенствовать "ленинградку", сделать ее управляемой и увеличить функциональность.

Классическая "Ленинградка" представляет собой систему отопительных приборов (радиаторов, конверторов, панелей), соединенных единым трубопроводом. В этой системе свободно циркулирует теплоноситель – вода или смесь антифриза. Источником тепла является котел. Радиаторы устанавливаются по периметру дома вдоль стен.

Фотогалерея
Фото из

Ленинградка – это усовершенствованная версия одной из самых простых схем отопления, которая до сих пор используется в небольших домах.

В этом типе отопительные приборы соединены последовательно с коллекторной трубой, теплоноситель течет последовательно от одного радиатора к другому

отопление ленинградка монтируется с использованием тройников, коллекторная труба располагается по периметру помещения

Для однотрубной системы контура отопления характерно минимальное количество труб, соединительных элементов и фитингов, что положительно сказывается на бюджете строительства

Среди систем отопления, относящихся к схеме "Ленинградки", встречаются открытые конструкции с характерным открытым бачком. Часто это гравитационные варианты.

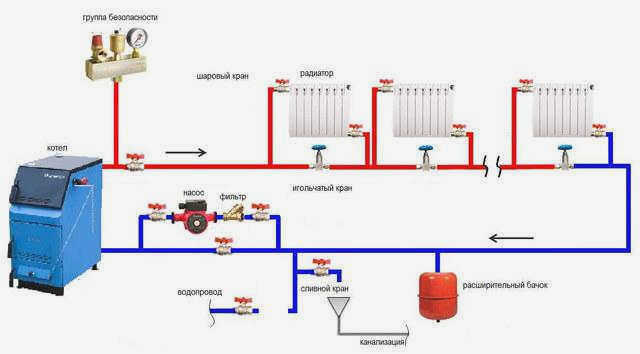

В случае схемы "Ленинградка" приоритет отдается закрытым системам с герметичным расширительным бачком, группой безопасности и циркуляционным насосом, так как характерное нижнее подключение оборудования требует стимулирования расхода теплоносителя

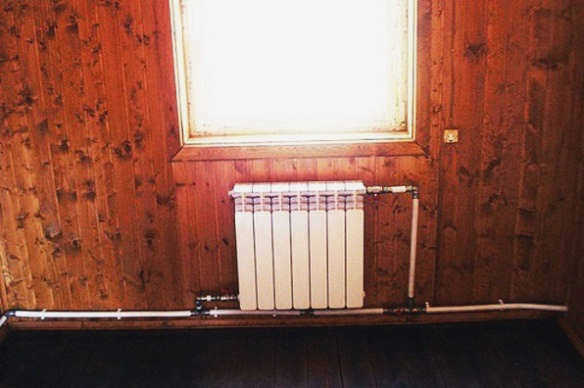

Конструкция системы "Ленинградка" характеризуется нижним подключением радиаторов и горизонтальным расположением. Радиаторы оснащены запорной арматурой, позволяющей перекрыть их в случае ремонта.

В случае конструкции "Ленинградки" с естественным движением теплоносителя требуется тщательный расчет. В этом случае труба коллектора прокладывается только в верхней части, а вода течет вертикально.

Конструкция

Самый простой вариант системы состоит из следующих компонентов:

Расширительный бак. Он состоит из бака, заполненного теплоносителем. Он устанавливается над нагревательными элементами и котлом, чтобы обеспечить циркуляцию воды по трубам.
Котел .. Он соединяется непосредственно с расширительным баком и верхним контуром. В нем происходит нагрев теплоносителя.

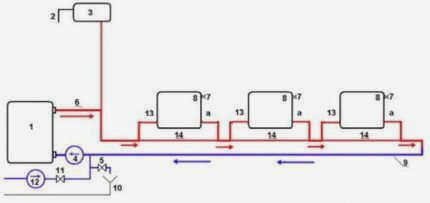

Схема системы отопления "Ленинградка

Верхний контур. Обеспечивает подачу горячей воды от котла к баку и нагревательным элементам.
Нижний контур. Передает остывший теплоноситель от нагревательных элементов к котлу для дальнейшего нагрева.

Главная особенность "ленинградки" заключается в том, что нагревательные элементы подключаются к верхнему контуру не последовательно, а устанавливаются параллельно. В этом заключается основное отличие от обычной однотрубной системы отопления.

Принцип работы

Принцип работы "Ленинградки" принципиально не отличается от работы любой однотрубной системы отопления.

Система работает следующим образом:

котел нагревает воду и подает ее частично в верхний контур, частично в расширительный бак (туда уходит избыток теплоносителя;
нагретая жидкость легче холодной, поэтому она поднимается к радиатору, вытесняя холодную жидкость вниз;
вода в радиаторе отдает свое тепло и вытесняется более теплой водой, только что вышедшей из котла;
охлажденный теплоноситель поступает в нижний контур, который ведет к входу в котел;
После того как холодная вода попадает в котел, цикл повторяется.

Плюсы и минусы "ленинградки" и рекомендации по использованию

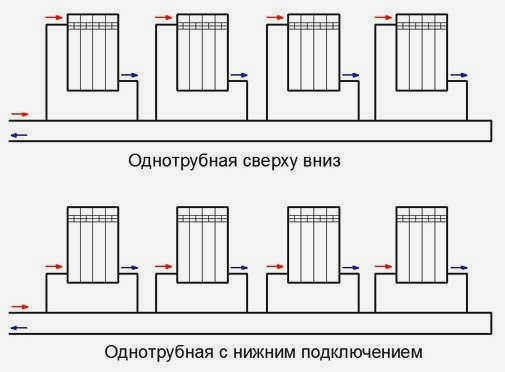

По возможности используйте диагональное подключение радиатора вместо нижнего, чтобы теплоноситель проходил через весь прибор сверху вниз. Это увеличит теплоотдачу;
Установите запорные шаровые краны на входе в радиатор и балансировочные клапаны на выходе для регулировки системы после ввода в эксплуатацию;
Выбирайте полнопроходные шаровые краны;

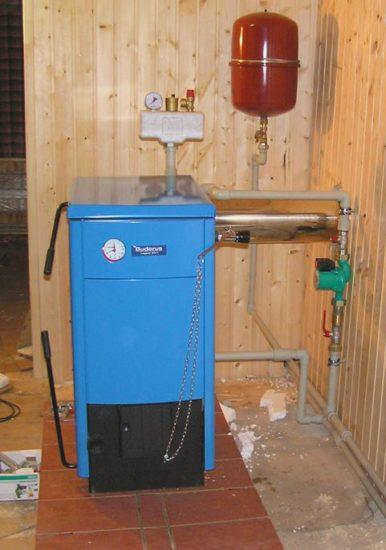

Если источником тепла является твердотопливный котел, он должен быть правильно подключен. Кроме того, рекомендуется установка буферного бака.

Внимание. Не обязательно устанавливать краны в прямой магистрали, как показано на схеме. Разместите их на выходах батарей, как описано выше, и вы сможете эффективно сбалансировать систему.

Если при проектировании системы и самостоятельном монтаже вы пользуетесь информацией из интернета, помните, что много чтения и просмотра видеоматериалов увеличит ваши шансы на успешное завершение начатого. Однако лучший способ организовать отопление своими руками – это проконсультироваться хотя бы с практикующим специалистом.

Чтобы обеспечить качественный прогрев крайних радиаторов в цепочке, необходимо увеличить количество секций радиатора.

Для гравитационного варианта системы следует использовать трубы значительного диаметра. Общая длина цепи не должна превышать 30 метров.

Основные подводящие трубы должны быть установлены с небольшим уклоном. Сами радиаторы устанавливаются на одной высоте и не нарушают "геометрию" помещения.

Вертикальная "ленинградская" разводка и длинная "горизонтальная" разводка обязательно потребуют установки в системе циркуляционного насоса.

Прокладывая подводящую трубу в полу своими руками, не забудьте изолировать ее теплоизоляционными материалами. Это позволит значительно сэкономить на эксплуатации системы и не приведет к перегреву "подпольного" пространства.

Преимущества и недостатки

Основными преимуществами системы, благодаря которым "ленинградка" пользуется такой популярностью, являются

низкая стоимость материалов;
простота монтажа.

Стоит отметить, что первое утверждение весьма спорно, цена материалов во многом зависит от выбранного материала труб. Например, если взять стальные или полипропиленовые трубы, где фитинги стоят копейки, то однотрубная "ленинградка" выигрывает по цене у двухтрубной системы.

Другое дело, когда для прокладки используются металлопластиковые или полиэтиленовые трубы. Обратите внимание, что распределительная система "Ленинградки" имеет подводящий трубопровод большого диаметра, в то время как в двухтрубной системе размер трубы будет меньше. Поэтому используются фитинги большего диаметра, а значит, они стоят дороже, и общая стоимость труда и материалов будет выше.

Что касается простоты монтажа, то это абсолютная правда. Человек, который хоть немного разбирается в этом вопросе, легко соберет схему "ленинградки". Сложность заключается в другом: перед установкой необходимо тщательно рассчитать трубопровод и мощность радиаторов, учитывая значительное охлаждение теплоносителя. Если этого не сделать и собрать систему хаотично, результат будет печальным – нагреются только первые 3 батареи, остальные останутся холодными.

На самом деле, преимущества, за которые так ценят "ленинградку", весьма иллюзорны. Он прост в установке, но сложен в разработке. Он дешев только в том случае, если собран из определенных материалов, а они подходят не всем.

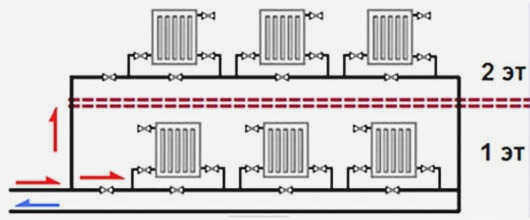

Основной недостаток ленинградской системы вытекает из принципа ее работы и заключается в том, что регулировать теплоотдачу радиаторов с помощью термостатических вентилей очень проблематично. На следующем рисунке показана ленинградская система отопления в двухэтажном доме с такими клапанами на радиаторах:
